在FPGA中实现FIR滤波器时，最常用的直接结构非常简单且方便。实现直接结构时，您可以选择串行结构/并行结构/分布式结构。
并行结构（即FIR过滤器的乘法和累积操作）并行实现。数据处理速度更快。多个乘数用于同时计算乘法操作。数据输入速率可以达到系统处理时钟的速率，并且它与订单无关（与字符串相比。好的，使用更多资源，但提高处理速度，典型的设计思想是“用于速度的资源”）;
1。创建新项目和文档

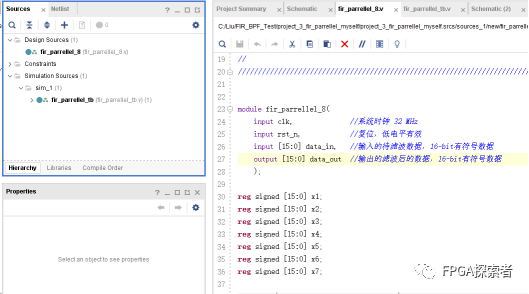

（1）创建一个新的Verilog文件
输入信号16位，输出信号16位，重置rst_n sl for RESET；
（2）获得滤波器系数H0〜H7；

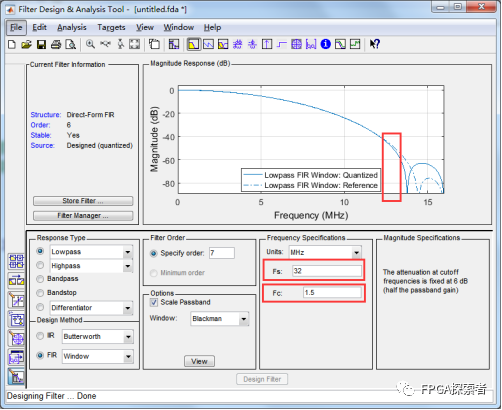

FIR低通滤波器的设计使用MATLAB的FDATOOL工具箱以相同的方式设计，设置为系数8位量化，采样时钟为32 MHz（输入输入速率可以在并行处理过程中达到系统时钟速率），截止频率设置为1.5 MHz，并始终调用IP核心（32 MHz时钟，0.5MHz信号 + 5 MHz高频噪声，第99阶）;
观察右上角的振幅和频率特征曲线，发现第七阶滤波器确实不有效，幅度较小，在5 MHz处较小幅度衰减，因此此处的噪声更改为13 MHz，在此频率点处的衰减更大，过滤效果很明显；
量化后，导出参数，您可以直接导出并用.coe文件替换它们。导出后，MATLAB将自动打开系数文件，并使用Verilog语言的常数来定义参数H0〜H7（请注意，将其指定为签名的数字）；
（3）加权总和到过滤
FIR滤波器的输出是输入信号不同延迟阶段的数据和过滤系数的卷积（乘法和累积操作，首先执行多组乘法，然后累积乘法），这也与每个输入相等延迟数据。有不同的权重并执行加权总和；
根据上面的结构框图，进行8次乘法，然后添加乘法的乘积；

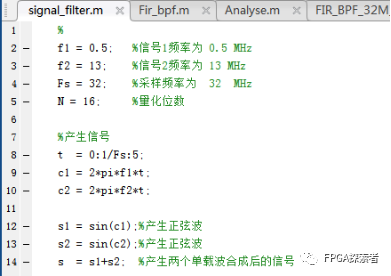

2。使用MATLAB生成模拟信号
参数：采样频率FS = 32 MHz，信号F1 = 0.5 MHz，信号F2 = 13 MHz，有关详细信息，请参见第3座；

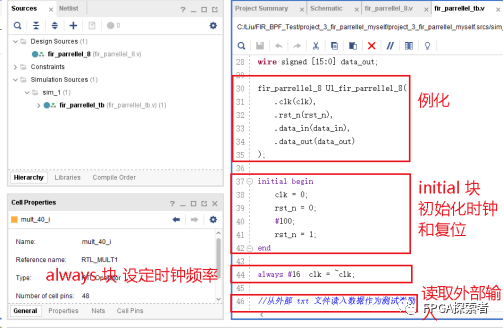

3。写模拟文件testbench
（1）实例化模块；
（2）写初始块，初始化时钟，重置等。
（3）写总是块云开·全站体育app登录，给时钟翻转等；
（4）读取和写入.txt文件，将matlab写入.txt数据分配给输入，然后将输出数据写入.txt文件以进行MATLAB分析；
有关详细信息，请参见第3讲；
4。仿真
（1）Verilog模拟
可以看出，高频噪声基本上被过滤了，但是肉眼可以看到波形和标准正弦波之间存在一定的差异。
（2）MATLAB模拟

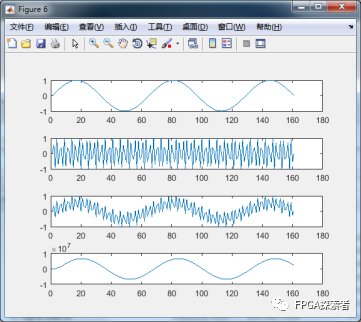

MATLAB模拟是F1，F2，F1+F2和过滤数据；

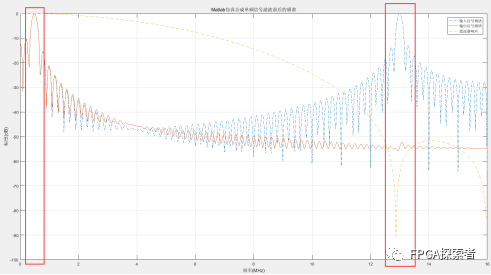

使用MATLAB进行频谱分析，并使用第7阶（8个系数）FIR滤波器保留低频0.5 MHz信号，并过滤高频13 MHz信号；
（3）全面的RTL图

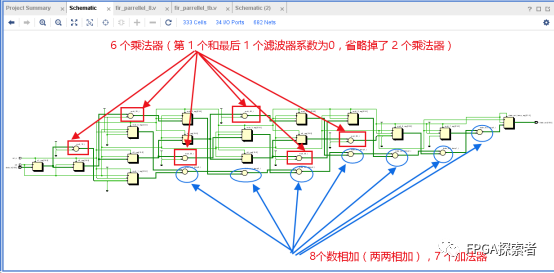

合成后，使用6个乘数和7个加法器。 Verilog总共有8个乘法kaiyun.ccm，但是其中2个的乘数是常数0，因此Vivado仅合成6个乘数。
与串行相比，下图是串行FIR滤波器的RTL图：
5。截止输出的部分变化

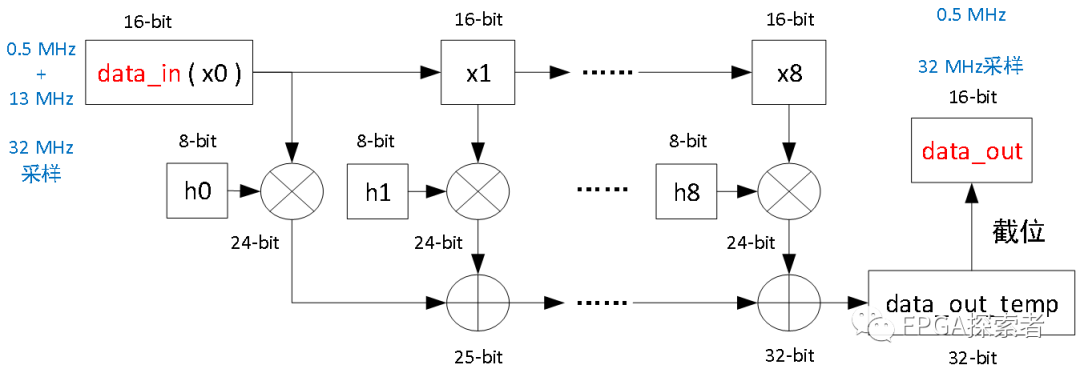

让我们看这张照片。在对输入16位数据执行操作后，为了确保数据不会溢出，结果位宽度逐渐变大，但最终输出为16位，此时需要截获数据。 （如果没有截获，那么当数字信号处理系统更为复杂时，数据的位宽度将非常大，这在处理中是不现实的）。当切断此示例中的32位数据时，开始拦截的地方是一个常见问题：
（1）拦截高16位（data_out_temp [31:16]），当数据相对较大时，您可以执行此操作（高位都是有效的数据，使用小数示例9 * 9 = 81，以小数为单位高位约80，类似于二进制），这相当于失去一些低位的精度；
（2）拦截低16位（data_out_temp [15：0]），当数据相对较小时可以使用该（在高位上没有有效的数据，请使用小数示例2 * 2 = 4，以小数至4的低位数；
（3）删除高数字的标志位，并根据模拟数据的表示范围拦截实际所需数据；

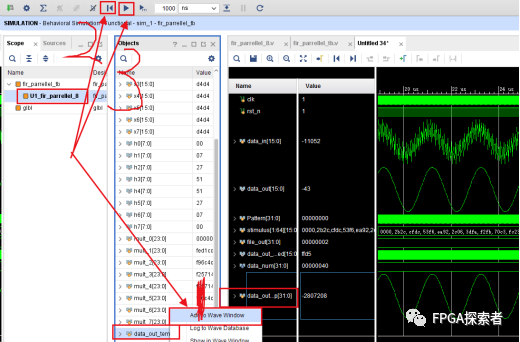

您需要切断data_out_temp [31：0]（首先将16位的高点作为data_out查看波形），因此在模拟中，首先将信号添加到波形显示窗口中。该信号是内部信号，不在输出端口中。请按照以下图查找测试台模拟实例化的设备，在下面找到data_out_temp信号，然后单击右键单击的addto wave窗口（箭头1），单击“ restart 2）（箭头2），然后模拟运行（箭头3），然后对其进行调整，然后对其进行调整（箭头3）到模拟的波形类似物（请参阅详细信息）；

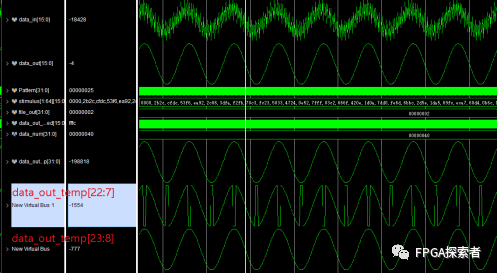

如下图中的箭头所示，扩展信号，您可以看到data_out_temp信号的23〜31位相同，代表符号位，0代表正数，1表示负数。实际上，仅需要1个符号来表示正数和负数。 ，您可以取16位data_out_temp [23：8]；

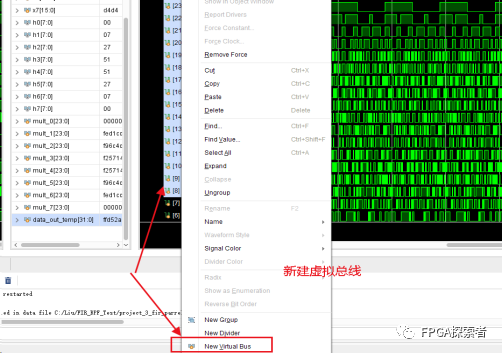

选择data_out_temp [23：8]，然后单击右键单击以创建一个新的虚拟总线（NewVirtual Bus）。类似地开yun体育app官网网页登录入口，创建data_out_temp [22：7]，还创建一个新的虚拟总线（NewVirtual Bus 1）；
您可以看到data_out_temp [23：8]的波形尚未受到影响，并且data_out_temp [23：8]的波形无法再反映data_out_out_temp的特征，因此data_out_temp [23：8]可以拦截为data_out data_out;
分配data_out = data_out_temp [23：8];

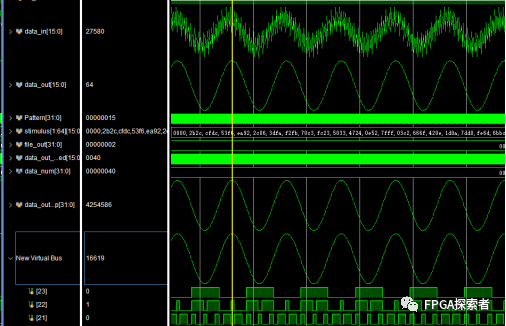

如下图所示，在使用data_out_temp [23：8]作为data_out之后，滤波的输出值为16619，在黄线时间为16619，该值与输入信号data_in的数量级相同，并且小于data_in。这是因为上面的高频噪声被过滤了。与实际情况一致；
