Zhang Bingfa Huang Weidong Li Chaoyang
0简介
随着海洋工程的发展，近年来，越来越多的用户倾向于使用节日框架的全日制旋转起重机。将全靠背转子起重机的人架框架折叠在一起，以折叠遗产拉伸杆和压力杆。由可变钢丝绳驱动kaiyun全站网页版登录，慢慢将人类特征框架放在预制的座椅上，因此整个起重船的高度大大降低[1]，如图1所示。考虑安全和防水需求，例如改变机构， ，主钩机构等放置在机床中。这样，在拒绝的过程中，有必要考虑更改钢丝绳主部门的路径（扣除）和绳索。扭曲的绳索绳被广泛用于船的定位锚悬挂机中，但是由于锚固式绳索和方向是分开的，因此两者是独立的，并且不会彼此影响。本文设计的应力交换不仅满足绳索排泄物的要求，还因为可变钢丝绳的接受度更大，并且对路径的变化更加变化。准确性和效果。
1结构和工作原理
新型的绳索绳索量器使用带有左右旋转螺钉的两个 - 机螺钉驱动导绳，以向后移动，以满足绳索角中的钢丝绳的要求，以实现正常的绳索绳索；在绳索过程中，电线绳索传输的力不会导致螺钉变形影响绳索绳效应。使用导向绳轮设备更改电线绳路径，并平稳地实现浮动起重机的人体特征框架。
1。荣誉框架2，5旋转钢丝绳3。臂4。Bockes架子6，14。绳索划船7。火炬框架8。旋转机箱9。
10。副钩机构11。主钩机构12。更改机构13。机床。
如图
如图2所示，此变量 - 尺度机构的绳索绳索设备是通过活动链轮，变速箱链轮，越过轮子，链条，导绳轮安装，滑动套筒组件，支撑钢丝绳，导杆，导杆，导杆，， ，导杆，。螺钉，可变机构和手动调整车轮的组成。
图2绳索的工作原理
工作原理是：在起重机的正常工作状态下，绳子轮未安装在绳索绳上，如图3所示。节日框架降低之前，首先安装绳索绳链，启动变量-Amplifier机制，使绳索绳索夹克组件通过变化机制旋转。停止;拆下链条；调整可变的钢丝绳，然后等待钢丝绳移动到管的中间位置（即，向支撑的运动中间），然后在绳索轮上组装绳索轮，如图4所示。安装绳索链，以便绳索可以使用可变机制移动。使用时请注意观察。如果不同步，则需要使用手动调整车轮进行罚款。
1。导绳式安装2。滑动组件3。分支
图3导向轮安装
1。分支2。导绳安装3。换钢丝绳4。滑板组件
图4导绳组件和安装
2运动原则
在绳索的工作过程中，有必要对变压器机构进行往复运动。通常，它是通过螺钉传输的，但是当行程的末端是螺钉时，螺钉必须逆转。通常kaiyun.ccm，必须通过极端开关更改螺丝轮系统的结构才能实现它。积极和逆转的转换，但是这样的机构很复杂，可靠性差。这次设计的新绳索使用图5中所示的正螺钉和负面螺钉，以及图6中所示的新月形板，以实现绳索划艇的往复运动。
图5正和反射螺钉

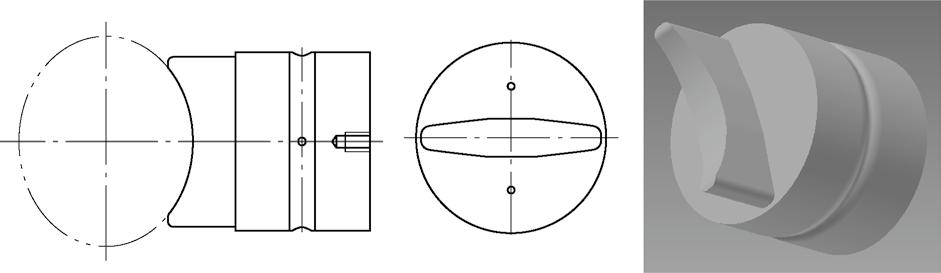

图6月25日
如图7和图8所示，新月形板在新月螺纹的方向上以直线运动完成。当行程完成后，新月板的活动螺丝端端端过渡本身会自行转换为另一个反向线程。因此，一方面，新月形沿螺纹的方向移动，另一方面，它在新月形的牙套中转动并发挥螺母，如图9所示。

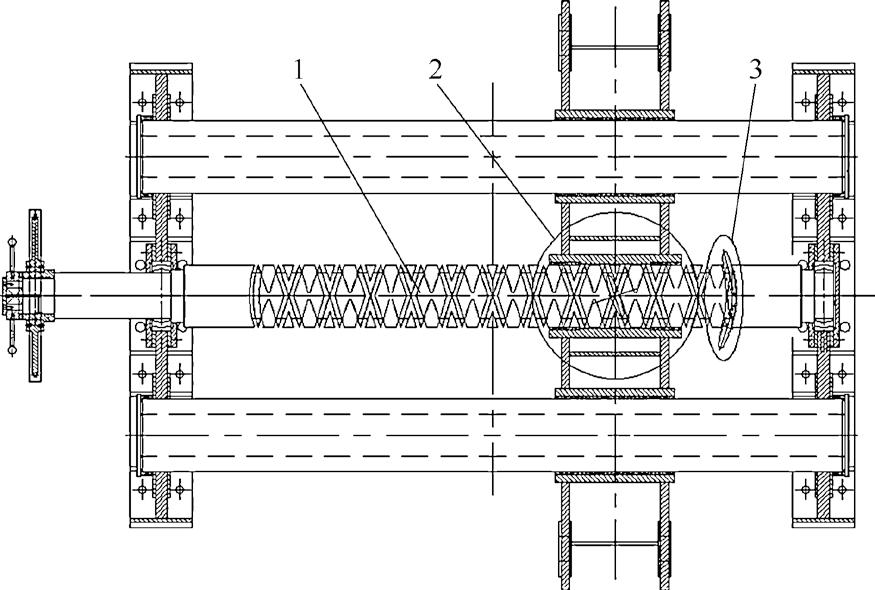

1。螺钉2，3。局部放大倍率
图7绳索设备
1。螺钉2，3。月牙板
图8原理

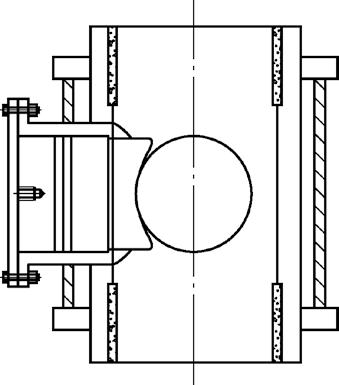

图9月和新月形牙套
3参数设计
为了确定辊绳的主要技术参数，我们必须首先知道绳索绳索 - 绳子轮和辊线绳轴的轴向条件。为了确保绳索可以有效地在扭曲的滚动上执行绳索绳，绳索排泄物必须满足两个条件：首先，上绳索的两个矩形矩形螺纹轴速度与钢丝的轴向速度一致扭曲的卷绳。第二个是两个矩形螺纹行程等于扭曲滚动缸的有效长度[2]。为了达到整齐和紧密的绳索，在设计绳索时，必须旋转一周的绳索。导绳轮在螺钉上移动绳索凹槽距离。因此，有必要在链轮比与螺钉和螺钉上设计分开螺距PL的计算。
将螺纹将螺纹设置为单个螺钉，螺纹距离为PL，并且电线绳的直径为D。当绳索缠结时，假设滚动速度为n 1，那么活动链轮的速度也为n 1，链条从n 2驱动动员，两个传输齿轮的速度相等，相等的值是反向的，牙齿的数量相同，否，否，否，否影响传输比。滚子旋转的每个星期，螺钉旋转n 2 / n 1周以及导向轮的运动距离
为了使绳索保持稳定，滚子上的绳索凹槽的间距应为S =P。
这就是绳索凹槽与螺纹之间的距离之比。
设计时，还应根据钢丝绳力计算导杆的横截面，以确保导杆后产生的变形不会影响螺丝传输。
4个结论
引入一种新型的基本结构和绳索排泄物的工作原理，以及绳索绳索的原理以及如何执行参数的设计计算。这种新型的力被没有电源的绳索替换，完全机械。自动绳索；自我掌握，独立安装云开·全站体育app登录，没有应变转换；导管轮的设计可以改变钢丝绳的路径；绳子可以承受更大的钢丝绳；当扭曲的辊未与导向轮同步时，可以通过手动调整同步来调整它。绳索绳索可靠，有效且方便维修和更换。
