经典链接机制
▼
曲柄连接机制是发动机的主要运动机制。它的功能是将活塞运动转变为曲轴的旋转运动，同时，活塞上的力变成曲轴的扭矩，向外部输出转向外部输出，以驱动车轮旋转。曲柄连接机制由活塞组，连杆，曲轴和飞轮组组成。
曲柄连接机制的作用是提供燃烧的位置。将燃料燃烧成曲轴旋转扭矩后，气体作用在活塞峰上的膨胀压力是不断输出功率。曲柄连接机制是发动机的主要运动部分，以实现工作周期并完成能量转换。在工作之旅中，它将燃料燃烧产生的热活塞转化为机械能，并将功率输出到外部。在其他冲程中，曲柄和飞轮的旋转惯性下次是创建条件。
经典链接机制
曲柄连接机制是发动机的主要运动机制。它的功能是将活塞的圆形运动转变为曲轴的旋转运动，与此同时，活塞上的力变成曲轴外输出的扭矩车。曲柄连接机制由活塞链路组的一部分和曲轴飞轮组组成。曲柄链路机理的整体结构如下图所示。

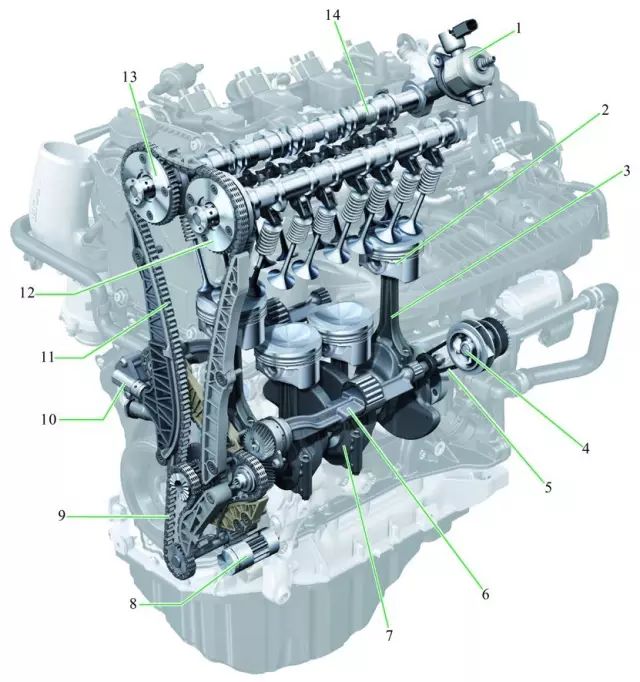

曲柄链路机制的整体结构
1高压燃油泵； 2活塞; 3链接； 4平冷溶液泵； 5平行溶液泵驱动皮带； 6平衡轴； 7曲轴； 8个可调节的外部齿轮机油泵； 9台机器； 9机器机油泵驱动器链； 10链张量； 11齿状皮带变速箱； 12-Intake凸轮轴调节器； 13-避开凸轮轴调节器；带有阀卒中开关功能的14-避开凸轮轴
定义：曲柄火车是发动机的主要体育机构。
组成：由活塞组，连杆，曲轴，飞轮和其他组件组成。
功能：曲柄连接机制的作用是提供燃烧的位置。燃料在活塞顶上燃烧成曲轴的旋转扭矩并连续输出功率后，会影响产生的气体的膨胀压力。
（1）将气体的压力转化为曲轴的扭矩。
（2）将活塞运动转变为曲轴的旋转运动。
（3）将活塞顶部的燃烧力转换为曲轴的扭矩，以将机械能量输出机械能。
常见的失败
1，曲轴轴承异常
在油中聆听油加输入，然后反复更改发动机速度。当突然的加速度或减速时，如果有低，沉闷且沉重的“嘡，嘡”声音，则使用单词螺丝刀来抵抗气缸体两侧的曲轴。同时，速度正在不断变化。如果声音很明显，则可以判断曲轴的声音。
可能的原因：
（1）曲轴带有1的曲轴和颈部的撕裂，或者曲轴轴的不当选择，从而导致合作和冲击声之间的差距过多；
（2）在安装过程中，曲轴轴承盖螺栓扭矩未达到指定的值，侄子和轴承的声音出现；
（3）弯曲并打破曲轴，在操作过程中产生冲击声；
（4）由于润滑不良，曲轴盒中的润滑油不足或太薄，轴承合金被燃烧并掉落。
解决方案：
（1）如果曲轴的主轴发生在使用的早期或正常时期，则大多数是由于单个轴承覆盖螺栓松动或主轴直径润滑油路被阻塞，这会导致轴承异常磨损，并且太大。测试以确定异常轴承的气缸位置。
（2）如果两个相邻圆柱体破裂后kaiyun全站网页版登录，异常噪声会降低或消失，则表明两个圆柱体中存在异常的噪声。
（3）如果曲轴主轴的鼻孔发生在损耗期间，并且有机油的压力降低，则表明每条道路轴承的间隙太大，并且应修复发动机。
活塞链接
活塞的主要功能是承受燃烧气体的压力，该力通过活塞传递给连杆以促进曲轴。此外，活塞的顶部和气缸盖和气缸墙一起形成了燃烧室。
连杆组包括连杆，连杆盖，连杆螺栓和连杆轴承等零件。它用于将连杆主体，连杆盖和连杆螺栓作为连杆组合，有时也称为连接条作为连杆。
连杆组的功能是将活塞携带的力传递到曲轴上，并将活塞运动转变为曲轴的旋转运动。活塞链路组的结构如下图所示。
活塞连杆组的结构
1活塞；第2级空气环；三秒空气环； 4油环;曲轴上的5连接杆瓷砖轴； 6链接瓷砖盖； 7连接瓷砖盖紧密螺栓； 8个缠结的茎砖（底部）; 9杆轴瓷砖（顶部）; 10连接杆； 11-1缸，3缸，5缸，8缸，10缸活塞不同）； 12-2缸，4缸，6缸，7缸，9缸，11缸活塞（不同的头部）； 13活塞销售
活塞分为两种类型：空气环和油环。空气环的主要功能是密封和传热。油环的主要功能是刮掉圆柱体壁上的多余的油，并在气缸墙上涂一层均匀的油膜。此外，空气环和油环在刮擦和密封中还起着辅助作用。
响2，活塞销售异常声音
速度控制在明显的异常声音范围内kaiyun.ccm，并进行了火灾测试。如果声音更明显，可以确定活塞出售异常噪音。如果声音异常明显，随着速度的上升和声音的越来越大，它可以确定活塞销售之间的异常差距。
当速度变化时，您可以聆听突出的脆皮和连贯的“ Daedy，守护程序”的声音，并可以确定活塞的异常声音。
以闲置的速度，有节奏和沉重的“打呼呼打s”金属声音，提高速度，没有声音消失，同时，身体摇晃，断开连接测试和声音恶化。
可能的原因：
（1）活塞和连接头戴着小头和过多的间隙；
（2）活塞销售和活塞销售孔协调较大；
（3）油压太低，油的溅出不足，并且润滑效果较差；
（4）活塞销售锁定戒指掉落，使活塞销售自由移动；
（5）活塞被打破。
解决方案：
（1）分解检查以确认活塞销售和销售漏洞的大小。
（2）检查连杆和其他部件的油回路处理是否异常。如果有一个块，则应重新流动或更换；
（3）测量组装后活塞销售的大小，或检查锁定环的位置是否异常，以确保活塞销售的位置正确；
（4）活塞销售锁定戒指掉落，使活塞销售自由移动；
（5）分解检查以确认活塞销售是否有异常，例如破损，磨损等。如有必要，请立即更换。
轴3，杆轴承异常
以空闲速度发出声音的声音很小，并且中等速度很明显，当突然加速突然加速时，声音会增加。当发动机负载增加时，声音会增加；当发动机水温变化时，声音不会改变。或消失。
可能的原因：
（1）杆轴承和连杆颈部磨损很严重，导致径向间隙太大；
（2）松动或从连杆的盖子上掉下来；
（3）从杆的轴承中燃烧或掉下来；
（4）连杆的内部孔被圆形，杆的颈部和连杆轴承很差；
（5）曲轴的主要燃油通道被阻塞，过滤器，过滤器被阻塞，旁路阀发生故障，油泵故障，油压不足，并且轴承润滑较差。
解决方案：
（1）分解检查，如果轴承模型是错误的，请更换；如果链路覆盖的方向是错误的，请重新安装；
（2）检查杠杆盖的紧缩拧紧是否合格。
（3）分解并检查结缔棒轴承，以确认轴承是否已掉落。如果替换很差；
（4）分解检查杆轴承是否异常。如果您应该立即检查石油电路系统，则石油供应量正常。
缸4，活塞敲击坦克
在不同温度下的诊断。敲击气缸的最大特征是冷车显而易见，热车削弱或消失。因此，应在初始启动和发动机温度较低时仔细检查。如果冷车上有酥脆且有节奏的敲击，那么热车的声音就会削弱或消失，这是活塞敲门。
可能的原因：
（1）活塞和气缸壁的影响，间隙很大；
（2）杆的扭矩的影响；
（3）活塞和连接毛孔太紧；
（4）活塞裙子的圆柱性超级贫穷，活塞步道空间中没有润滑油，活塞敲击坦克将更加明显。
解决方案：
（1）分解和检查。
（2）分解检查，检查链路杆是否异常，如果有明显的变形，请更换并重新安装；
（3）分解检查并检查活塞旋转是否手工柔韧。如果停滞，您需要重新安装活塞的销售；
（4）分解视觉检查，如果必要时，活塞裙都异常磨损，以替换和重新安装。
拆卸活塞连杆组
①拆卸外围配件按从上到下的顺序拆卸。
②拆卸气缸盖。根据中间的两端注意几次旋转松树，以防止气缸盖变形。
③取出油底。
④检查活塞顶部的装配标记。
⑤旋转曲轴并将相应的活塞转移到下点位置。
⑥卸下连杆螺母，卸下连杆盖，轴承，然后按顺序放置。
铁使用橡胶锤或锤子木柄来启动活塞链接。注意不要倾斜，不要撬开，努力避免损坏气缸。
取出活塞连接杆组后，应原位将连杆盖，螺栓和螺母进行原位，并应检查连杆的组件标记。标记应针对变速箱带，连接杆和连杆在相应的圆柱体上。
使用活塞环安装卸载钳以卸下活塞环。观察活塞环上的标记，“顶部”面向活塞的顶部。
加拆卸活塞，将其加热至60°C，然后去除活塞。
活塞链接的组装
检查活塞链接▼的检查
01活塞的测试光滑
活塞是椭圆形的，其短轴正朝着活塞销售的方向。对圆形的圆度的检查应在圆形测试仪上进行，其圆形的值为0.40mm。
02活塞测试
如下图（a）所示，用尺寸的尺寸检查活塞环的侧间隙。标准差距为0.02〜0.05mm，极限为0.15mm。
如下图（b）所示开yun体育app官网网页登录入口，用小别墅尺子检查活塞环的间隙。倒活活塞，将活塞环垂直将其顶部推入圆柱体，然后在圆柱体的顶部表面上测量15mm。
对于新环，第一个空气环为0.03〜0.45mm，第二个空气环为0.25〜0.40mm，油环为0.20〜0.50mm，磨损极限为1.0mm。
活塞的销售都是浮动的，即活塞销售和连接乐队，活塞部门都是协调的。在（25±5）°C时，只有一个小的力量将带有润滑油的活塞推入衬里盖上。没有松散的感觉从乐队倾斜了一点。
在寒冷的州议会期间，活塞销售和活塞销售与过渡合作。将活塞放在水中加热至60°C，并在此时用拇指按下，这是有资格的。
安装活塞销售卡环▼
卡环和活塞销售之间应有0.15mm的差距，以满足活塞销售和活塞的需求。
安装活塞环▼
第一个空气环是矩形环，第二个空气环是锥形环，油环是组合型。请注意，“顶部”面向活塞的顶部，第三枚戒指的开口交错了120°，第一个环开口的位置与活塞销售中心增加了45°。
将活塞链路放入圆柱体▼
①将第一个气缸曲柄卖给了较低的位置，并安装第一个圆柱体的活塞杆组件（没有连杆盖，上轴瓷砖应放在座椅上，油孔为正），每个部分是预润滑的。并检查每个环是否在规定的方向中。
②用固定装置拧紧每个环。活塞连杆是根据活塞顶部从气缸顶部安装到气缸箱中的活塞手柄。
③安装第一个气缸链盖和轴，并根据规定的扭矩交替拧紧连杆螺母。
拧紧扭矩：M9×1 45n·m
M8×1 30n·m
④将气缸活塞连接杆组放入上述方法中。
防范措施
①在安装活塞和连杆时，应识别标记，并且方向在方向上。
②在安装活塞链路时，每次拧紧曲轴应旋转，以确定旋转弹性柔性且无障碍的感觉是为了进行第二次拧紧，以便操作将达到规定的扭矩。
