可变流量系统是HVAC行业能源保护的重要方法。它分为可变的空气体积系统和水量可变体积系统。可变空气量系统通过可变频率风扇+Vavbox结束实现。为了使每一端更改流量时，请不要互相干扰，Vavbox和电阀使用压力无关类型。其中，无压力调节阀是动态电力平衡阀（自供应压力差控制阀+电调节阀）。第5.2.10条“寒冷和寒冷区域中住宅建筑的节能设计标准”的第5.2.10条” JGJ 26-2018（以下称为“规格”）规定开yun体育app官网网页登录入口，当使用自我强度压力差异控制阀时尺寸阀还应确保流量不小于最大设计值。请参阅下图，还规定应保持阀功率s = 0.3〜0.5。
“规范”规定，根据设计流量，从相同尺寸的阀中选择了自我压力差控制阀，但是第5条需要一定程度的阀功率。我们知道，如果阀功率指定阀功率，即阀循环能力的间接要求，以便计算出的阀规范通常小于其管道管道的管道，那么如何理解“阀门需要是带有管道的位置，同时还需要阀门？
1。自我 - 福斯压力差控制阀的工作原理
自我强制压力差控制不需要任何外部功率。它仅依靠外部压力差的变化，并通过调整自己的阀门的打开来维持受控物体之间的压力差。它的形状和应用如下图所示，该图定期在加热系统的加热入口中设置。
以下示例用于说明其工作原理，先决条件：PA = 25m，PB = 5Mkaiyun.ccm，PC = 24M，PD = 17m，Q = 100m3/h，自效率高的压力差控制阀连接电路差（资产电压压力（资产电压压力）（资产电压压力栏）20m，请参见下图。 ;
（1）当外部网络之间的压力差增加，PA = 27m，Pb = 3M：PC = 26M，PD = 3M+12m = 15m，CD之间的压力差将变为11m； ，需要更改压力差控制阀的打开，以使PD = 26m-7m = 19m，流量差之间的自力压力差控制阀差距将其更改为19m-3m = 16m，并且开放度自力压力差控制阀变小。
（2）当用户自己的调整阀打开时，流量将变为原始流的80％：PC = PA-△p调节阀= 25m-0.64m = 24.36m = 24.36m，pd = 5m+12m = 17m，CD压力差异变为736m，并且需要维持CD之间的压力差。压力差控制阀的打开需要更改，因此PD = 243.6m-7m = 1736m，自力压力差控制阀之间的流量差异更改为更改为更改为变为流量差压力差之间的压力差之间的压力差。 17.36m-5m = 12.36m，自力压力差控制阀的开口变小。
（3）当外部网络压力差减小时，PA = 23m，Pb = 4M：PC = 22m，PD = 4M+12m = 16m，CD之间的压力差将变为6M; ，需要更改压力差控制阀的打开，以使PD = 22m-7m = 15m，流动差之间的自力压力差控制阀间隙将其更改为15m-4m = 11m，并且自我自我力压差控制阀增加。
2。每个压力点
建筑物在热门入口处设置了一个自供应压力差控制阀和一个静态平衡阀（如下所示）。它的资产压力差为ΔH，大型净设计是泵可变的交通系统。因此，在一定范围内，其变化的范围为（ΔHmax〜ΔHmin）。如果忽略了供水管对静态平衡阀的出口电阻，则ΔP变化的范围大于ΔH的范围。除了ΔP的变化之外，自我压力差控制阀还失去了控制能力。

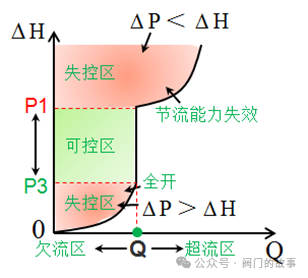

在设置自供应压力差控制阀的系统中，因为P1和P2之间的压力差是恒定的，如果ΔH的变化范围在ΔP之间，则控制对象可以维持未改变的设计流（如下所示）。当ΔPΔH不够时kaiyun全站网页版登录，资本差异不足。由于无法开放的自福压力差控制阀的打开率无法开放至100％，因此其受控物体的流量将随着外部网络压力差的降低而降低。小的。当ΔP<ΔH时，由于自燃料压力差控制阀的节能能力有限，其节流压力差不再完全消除外部网络压力差的增加。此时增加。
3。电动动态平衡调节阀

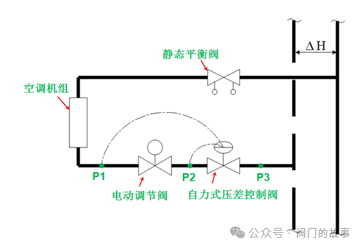

在空调可变流水系统中，空调的末端通常会设置一个电动两道路调节阀。如果外部网格的可变变化太大，则会导致调节阀不稳定。调节范围（0.3〜0.7）。电动动态平衡调节阀被整合到自供应压力差控制阀和电动两道路调节阀中。在外部网络压力差的情况下，使用自福压力差控制阀可用于维持调节阀两端之间的压力差。请参见下图），调节阀的工作特性不会被扭曲（保持阀功率的程度为1），并且始终在理性特征下工作，这可以解决电气调节阀的复杂选择计算过程。在实际选择中，您只需要根据最小压力差和设计流选择一个符合设计流的阀门即可。它可以与连接管道或不同规格相同。
第四，自我 - 胸部压力差控制阀几个问题
1。为什么您有一定程度的阀功率
在自助式压力差控制阀的工作过程中，其阀功率随外部网络的变体变化。这样，有一定程度的阀功率，即阀具有一定数量的外部网络压力差。能力，如果在第一个设计中，请勿考虑阀功率的程度，那么当阀门开口很小时，如果此时外部网络之间的压力差，则开放程度不再能够变得更小，那么目前，受控对象的流量将增加。换句话说，当阀门的原始设计完全打开时，当外部网络之间的压力差不断变小时，它无法继续开放的开口，以便将被指控的流量的交通方式为减少。因此，这里的阀门应为初始设计期间的阀功率。我希望阀门具有一定的初始开放度，以便它具有一定的能力来改变外部网络压力差。
2。何时不能考虑压力差控制阀的阀门权利
（1）在最不利的环电路末端的自folce压力差控制阀。当外部网络的水变化量受到最不利的环端压差控制时，该阀处于完全开放的状态。因为戒指位于戒指，所以它位于位置。道路之间的压力差不会改变。自我压力差控制阀不需要应对外部网络之间的压力差。值计算），此值仅用于计算泵的升高。
（2）当水量容积系统是具有总供应后水压差的控制信号时，每一端资本的压力差将只会变得更大。当部分载荷时，自福压力差控制阀仅与碎屑有关。没有可能打开大型的可能性，目前尚未考虑阀功率。
3。为什么选择与管道相同的大小？
由于自力压力差控制阀的控制范围相对较大，因此常规的人可以达到40〜180KPa（P1-P2），如下所示，因此可以根据管道的大小选择控制要求（提供）通过支撑静电阀带有支撑静电阀，消除了外部网络之间的剩余压力差），其循环能力可以满足设计流的要求。
4。为什么要自folce压力差控制阀连接静态平衡阀？
（1）静态平衡阀具有流量测量函数。设置静态平衡阀，以促进 - 位置调试，如下所示。
（2）当自我压力差控制阀接近有利的环路时，如果未设置静态平衡阀，那么多余的压力差将通过自folce压力差来控制自我接触阀（变化阀门的开口）为了达到液压平衡，当外部网格之间的网格压力差在后期更改时，它将削弱甚至消除其改变其外部网络压力差的能力。
根据上述内容，“规格”中所需的阀功率仅应确保阀具有一定的调整能力，即初始阀功率，阀在阀的初始设计期间不能完全打开，并且不能接近封闭状态。否则效果。
5。结论
1。由于自福压力差控制阀不能100％关闭，并且最大开口不能超过100％，因此它始终在压力范围内起作用。解决所有问题并不是自助压力差控制阀。
2。为了调整使用过程的最大范围，自燃料压力差的初始开放度不应太小或太大。需要根据变量流系统的控制方法和差分阀的位置确定特定的开口。
3。自福压力差控制阀的流量不能小于系统设计流。
4。当选择自福压力差控制阀时，可以根据系统压力差和设计流的范围以及与所在的管道相同大小的规格直接确定其规格。
5。自福压力差控制阀通常连接一个静态平衡阀。
