今天我要给大家介绍的是网络构造，在学习网络知识时，首先需要了解它的整体布局，这样才能为后续学习打下基础。
关于网络架构，我主要讲三个部分
网络结构
设备介绍
运维工作与网络发展的趋势和理念
小型网络架构
我们不妨思考一下网络通常讨论哪些内容，它们往往是从基础入手，因此我们首先介绍一个规模不大但具有代表性的网络构造。
一个小组织或许只有一百号人，又或者像我们住的一个寝室，这些其实也能算作一个小型社交圈。当然我们这个寝室的网络用户只有两三位，而人数较多的寝室可能有七八位。
这家小型企业仅有一百余名员工使用网络，其架构相对简单，通常只需配置一台路由器，这台路由器能兼具网关功能，再部署一台文件服务器，并连接打印机与终端计算机，同时增设无线网络用于管理，外部再安装防火墙，若再添置一台设备放置于防火墙之后，则无需单独配置防火墙，这样就构成了一个小型网络系统。
组建小型网络十分便捷，宿舍日常都在进行此类操作，唯独缺少文件服务器，也没有配备打印机，虽然具备无线网络，但缺乏相应的管理设备，倘若增添控制器，网络环境便能达到小型网络的标准。
可以设想一下开yun体育app官网网页登录入口，若自己的网络再略微扩大一些，便会形成一个规模较小的网络
中型网络架构
另有一些规模稍大的中型组织，比如员工数量达到五百名或七百名，但不超过一千人，搭建此类中型网络，其过程相对更为繁复，具体涉及哪些方面呢？
首要条件是配置服务器，随着用户数量增加，必然需要服务器支持，因此我们将服务器安置在独立的区域中；鉴于网络涉及众多部门，必须进行部门划分，以便多个部门能够分别接入。
网络架构通常都选用三层设计，我们自上而下进行说明，首先涉及的是外部网络连接，连接时会配备一台路由器，有时也会设置核心设备，再向下连接的是汇聚交换机，接入交换机彼此相连，中心网络大致呈现这种布局，当然可能还会包含其他装置，例如防火墙和无线网络设施。
中型网络大致是这个样子构建的，现实情况应当比这番描述更为繁复些。基本思路是在一般的小型网络架构基础之上，持续增添新的组件，使得层级更加丰富，原本的两级结构转变为三级体系。
大型网络架构

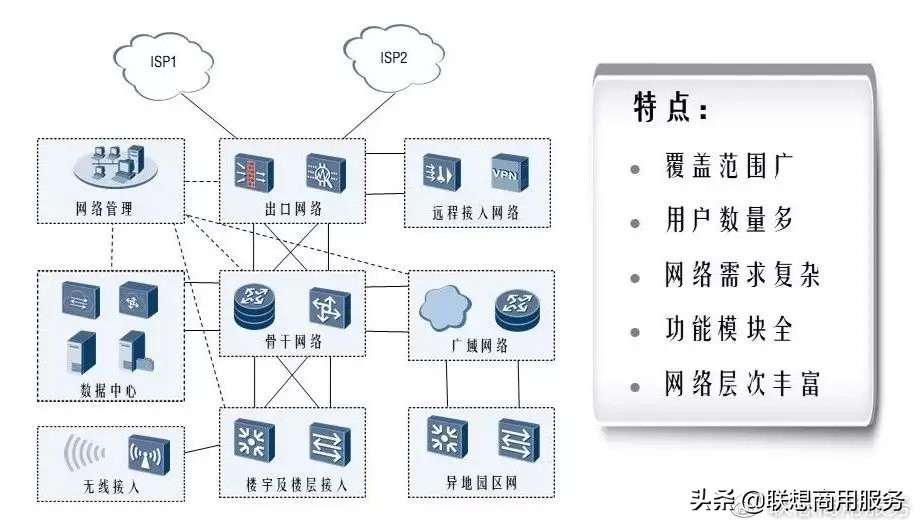

网络规模进一步扩大，当连接的设备数量超过一千台时，即可界定为大型网络，这种网络的构建过程比中型网络更为繁复。此外，若在此类网络中再增加路由器和防火墙设备，可能会引发交换机无法执行网络地址转换的情况。
企业外部网络连接通常由服务商负责架设，一般会同时与两家服务商合作，以防万一其中一条线路中断，整个网络也可能随之瘫痪，因此必须确保至少有两条线路接入。
设备外部连接时，通常会加装一道防火屏障，部分情况下会在防火屏障之后增设路径指引设备，也有部分将防火屏障与路径指引设备整合为一个整体，无需再配置独立的路径指引设备，直接采用防火屏障承担相关功能。
我负责的BYD项目采用防火墙，该防火墙充当路由器功能，连接交换机即可使用。
核心交换机有何用途？它具备多种功能，能够安装多种扩展模块，倘若安装了防火墙模块，便拥有了防火墙作用，倘若安装了路由器模块，便具备了路由器作用，NAT功能同样可以实现，只是模块是否购置由用户决定。
骨干网络
这个是骨干网架。骨干网架同样采用三层架构，图中未绘制完整，实际上也是三层架构。包含核心交换设备和汇聚设备。
网络主体由核心部分和数据部分构成。规模较大的网络设有专门的数据中心，该中心的建设过程较为繁琐。数据中心内部主要由多个服务器阵列组成，服务器设备通常都部署在数据中心之中。
通常情况下，大型网络包含一个中心交换设备，该设备再接入骨干核心交换设备，数据库中的交换设备与日常使用的交换设备有所不同，因为常规交换设备在传输数据包时，即便标称速率达到百吉或几十吉，但在传送大容量数据文件时，实际表现并不相同。
接下来骨干网会接入到广域网络。广域网络包含两种类型，一种是服务提供商的网络，另一种是专门用于广域连接的网络。这种广域网络主要承担着专用线路的传输功能，因为规模较大的网络通常设有多个分支机构，这些分支机构需要与外地的网络进行连接，因此会专门利用这种广域网络来建立专用线路。专用线路的使用与普通的上网服务有所不同，普通的上网服务主要是为了访问因特网资源。
广域网的专用线路用于连接不同地区的园区，实现建筑物之间的控制接入，例如工厂或园区中包含多个楼层和众多建筑，它们接入网络的方式是怎样的。
此外，由于当前普遍采用无线操控方式，因此配备了专门的无线连接设备，该设备通常由控制器集中管理，并且一般安装于主网络枢纽下方。
如果网络构造非常繁复，在维护环节就必须借助特定的应用程序，将其作为网络管理的中枢进行操控。该应用程序负责监测网络的数据传输状况，或是识别其中出现的异常现象。
事实上，庞大的网络构造并非常人想象中那般难以理解，起初是一个小企业构建的微型网络，最初仅配备一台交换设备，服务对象仅有一百名员工，这个微型网络的功能大致相当于为某个楼层提供连接服务，随着企业规模和员工数量的持续增长，网络逐渐演变为中型规模，这时便引入了中型网络的核心骨干系统进行支撑公司规模持续扩张，设备数量突破千台，需要增设分部，并接入远程网络，由于企业体量庞大，骨干网还需部署无线管理设备，同时要构建数据中心，鉴于网络规模庞大，必须配备网络监控工具，因此又增设了网络管理系统。
它实际上构造起来并不算特别难，是逐步演进形成的。去掉所有分支后，先观察一个主网络，这个是三级构造。

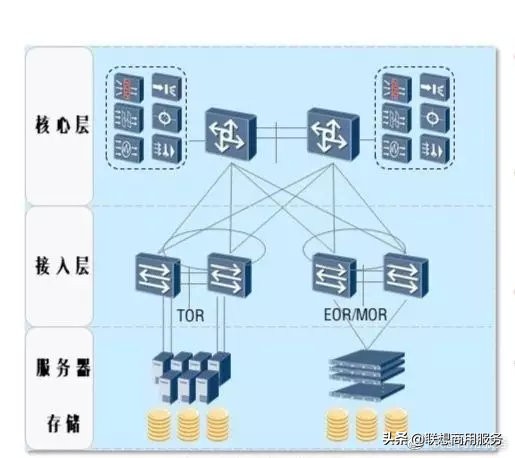

二层架构意味着连接的设备是骨干设备，其优势在于传输效率极高。其后方是服务器及存储资源区域，该区域可运用ARP协议。通常情况下，骨干设备会采用单列部署，并通过链路彼此串联。
接下来可以考察一下三个层级的构造。这三个层级与第二个层级存在差异，主要优势在于能够降低中心交换设备的配置成本。由于中心交换设备价格昂贵，其不足之处在于数据转发时会产生轻微的延迟，不过这种延迟完全可以不予考虑，当前网络运行效率很高，数据传输时间极为短暂，通常以毫秒计量，即便是资深用户也难以察觉到时间上的差异。
因此分层架构的优势在于能够削减开支，核心交换机的价格远超汇聚交换机，单台汇聚交换机的费用大约为几万元，而核心交换机的成本则高达几十万元。
选择是建三层还是建二层，得看你经营的大小，或者你预算充足就选二层。要是看重投入产出，就建三层。
考察一所高校，要构建一个校园网络，需要连接教学楼、学生公寓、食堂等附属建筑，还需包含分校区、计算机房等设施，对此该如何决策。
该类校园通常需部署广域网架构，其中包含一个核心区域，此核心区域具体设施如何配置？
首先连接数据中心，接着延伸至各个教学楼，再通往学生宿舍，深入宿舍的每一层，之后借助虚拟专用网络与分支机构相连。学校同样需要接入互联网，因此会选用运营商提供的线路，并安装防火墙。学校的网络布局大体上与大型网络的设计思路相仿。
设备介绍
现在我们分析设施的建设情况。首先是隔离装置，隔离装置当前主要讲解四种类型，
华为的高端防火墙
华三系列的防火墙
瞻博（Juniper）高端防火墙
思科防火墙
当前公司普遍采用华为的防火墙设备。过去，Juniper产品使用广泛，在我刚入职时所见皆是Juniper设备，而今多数已更换为华为产品。华三的设备使用频率相对较低，而思科的产品则更为少见。
有人询问 Juniper 和思科哪个技术更出色，Juniper 的交换设备主要面向顶级市场，而思科的产品则属于中档定位。
上网行为管理

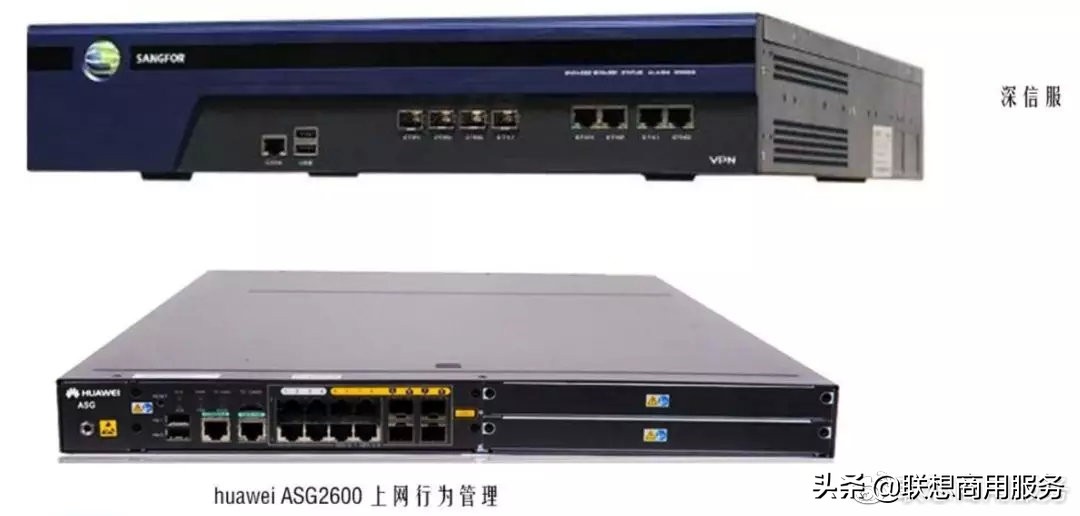

企业规模较大时，部署网络行为监控系统是必要措施，目前仅探讨两种产品：深信服与华为。
深信服的管理平台操作便捷，能够控制部分网络活动。例如限制访问特定网址，或追踪所有查看过的页面。用户能一目了然地了解对方浏览了哪些网页。
网络活动监控本质上有两个作用，一是收集相关依据，二是约束个人操作。借助此类监控能够记录其网络活动，观察其上网究竟在做什么，是否在认真工作，又或者偶尔在分心。
网络活动监控很容易引发矛盾，假如你是技术人员，认为这项工作与你职责无关，就对他进行监视，这种做法肯定要不得，否则你在单位里也难以立足……
核心交换机
核心交换机体积可观，毋庸置疑确实体积可观。部分设备高达两米，仅需一个机柜即可容纳，也有高度在一米左右的，可依据实际需要选购。
核心交换机体积越大，价格就越昂贵，而且分量非常重，一个人难以搬动，需要多个人合力才能抬起。在最初没有安装扩展板的时候，两个人尚能搬运，但等它装满扩展板后，重量变得令人难以置信，两个人根本无法挪动。因此，它的价格高昂也有其合理性，毕竟包含大量的金属材料，成本自然很高。
它的功能非常出色，由于所有信息都必须经由它进行中转。核心交换机仅负责一项任务，就是进行信息中转。只要收到数据就立即进行中转，收到数据就立刻进行中转，除此之外不做任何其他事情，专门负责信息中转。核心交换机就是用来完成这项工作的。
由于所有访问量，包括内部网络用户的所有数据传输，都集中到这里，再转发出去，为了实现快速传输且不发生拥堵，设备的处理能力必须十分出色。

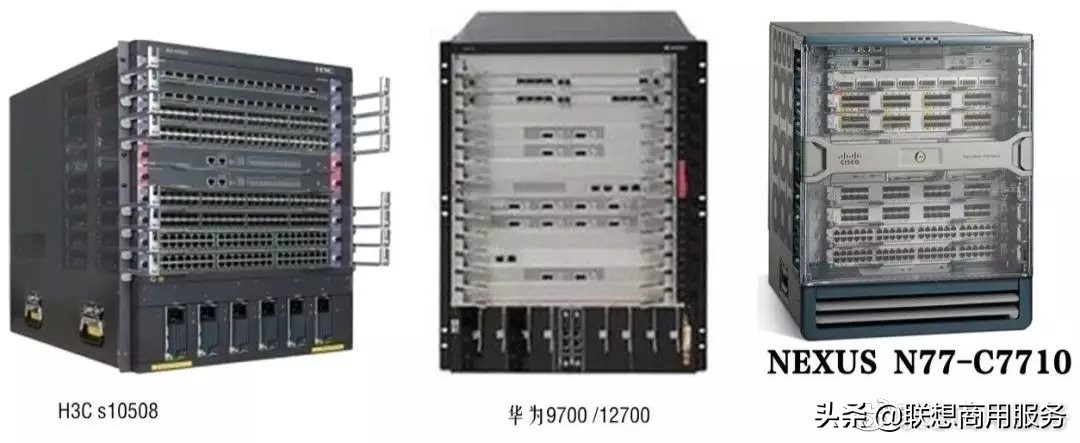

核心交换机的价格是多少，需要参考各个企业的购买成本，这种型号的10508核心，最低也要五十万元以上。它的费用还跟扩展模块的配置有关，不同的扩展模块费用存在差异，模块数量增加，整体价格就会上升。对于部分采用新设计的设备，价格甚至可能达到一百万。
H3C 10508与华为的970/12700性能相仿，华为最新推出的是16800型号，该型号端口主要为100G，传输速率极高。12700型号的部分端口同样是100G，其速度表现惊人，目的是为未来5G技术普及后的万物互联和云计算应用奠定基础。
接下来介绍汇聚交换机，在国内用主要是思科、华为和华三的。
有学生询问集线交换机有何用途。集线是将所有接入设备集中管理。已将部分交换机接入其中，使得数据传输集中处理。
它的任务比核心交换机更繁重些，不仅负责光信号转发，还能执行一些控制措施。例如，可以禁止用户访问某些网站，这通过在汇聚层进行配置来实现。汇聚层的作用在于实施过滤规则，比如允许或阻止用户获取特定资源，进行基础的数据筛选。
另有些汇聚节点充当连接点，信息通常存储于个人设备，若需在不同网络区域间传输kaiyun全站网页版登录，则经由连接点进行
汇聚一般两个功能做得比较多，就是做SL跟做DHCP中继。
DHCP服务器是专门设置的一类设备，用于分配IP地址，当需要在不同网段之间传递请求时，会启用中继机制，这个机制通常由网关实现，称为网关中继，中继能够帮助跨网段完成IP地址的获取。
设置工作十分便捷，我们当前所采用的华为中心交换机多为5720 EI/HI型号，其版本标识为5720，在采购环节务必仔细核对版本信息，因为存在不同的版本类型。
华三部署的设备种类丰富，涵盖5800、5600、5500等系列，这些不同系列的型号，其性能表现各有侧重，功能上也会有所区别。
有学生询问过能否跨网段取得IP地址，跨网段取得IP地址是依靠DHCP中继来实现的，一旦启用了DHCP中继功能，便能够实现跨网段获取IP地址的目的。
另外涉及连接交换机，这个设备功能比较有限，主要就是负责连接功能，用户只需决定采用千兆速率还是百兆速率即可，这两者之间选择是关键。千兆速率的带宽是百兆速率的十倍，不过两者间的成本差异并不显著，因此我们通常都采购千兆型号的交换机。
再举一个例子，是关于设施的选择问题。学校宿舍总共有8座楼，每座楼有6个楼层，每个楼层有4个区域，每个区域有5间房间，每间房间住6个人，也就是说一个区域有30个人，一个楼层有120个人，那么宿舍网络设备该如何配置？这些设备要集中部署在何处？

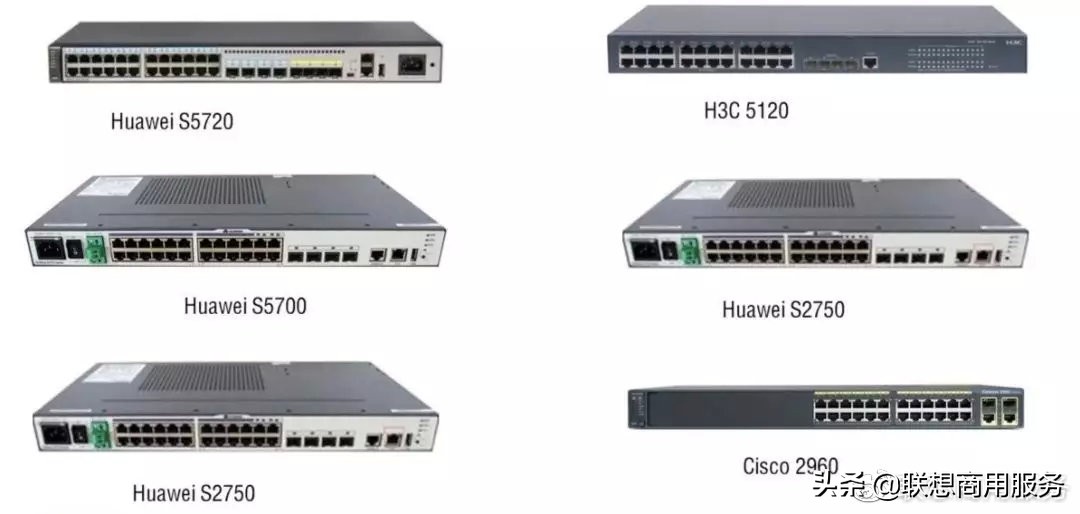

这个选择非常容易，接入设备方面我们可以选用华为的5720型号，或者华三的5120型号都可以。汇聚设备方面选择HI系列或者EI系列都可以。
网络项目实施
接到一个项目应当如何推进？举例来说，若企业承接了一项网络工程任务并委派你去负责，具体该怎样开展呢？
启动阶段需要汇集资料，所有工作都要从这一步开始，只是获取资料的具体内容不同而已，网络相关的任务需要搜集网络方面的资讯。
首先需要整理设备列表，这样做的原因在于，为后续绘制拓扑结构图或进行设备管理提供依据。
接着统计故障数量，通常网络维护的费用依据故障数量来核算，因此必须将这个数据统计完整，统计不到的话就需要亲自去排查，确保所有故障都被找出。每发现一个故障就相当于获得一份报酬，这对公司的发展更有益，公司收益增长后大家的收入也会相应增加。
需要搜集现有的网络结构图，若缺乏这些图示，实际操作将难以进行。没有这些图示，根本无法了解整体构造，遇到故障时同样束手无策。
还有现行vlan规则，网站架构是怎样的，如何划分网络区域，设备命名准则、设备维护方法、防护措施、端口标注，设备登录认证，聚合配置权限，以及设备远程操作许可等等诸多事项。
此外，无线设置、DHCP授权、AC等信息也需整理，流程标准、操作手册、既有实例也都要汇集。
或许你会问这么多内容如何记住，这没关系，你明白它表达的含义即可，可以借助后面提供的这个范例来汇集资料。

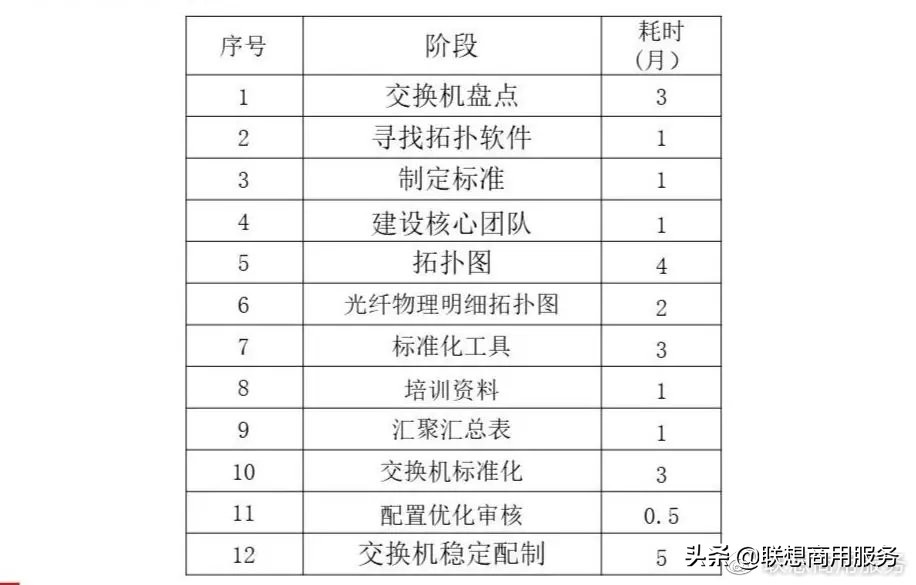

所有物品全部备齐之后，便着手进行初步维护工作。工作人员随即进入现场，进入现场后需明确具体任务，必须制定相应方案，此方案即为网络管理计划，其中包含十二个要点。
交换机需要清点，搜集到的资料未必完整，用户提供的也可能不全，毕竟资产管理工作头绪繁多，部分资产他们自身也难以理清。因此，清点交换机时，也顺便核对一下资产状况。
另需寻找绘制拓扑图的工具，若能找到现成的便直接使用，若找不到，则需自行寻觅一个性能优良的方案。然后确立相关规范，接着组建核心工作小组，团队组建完毕后绘制拓扑结构图（前文已提及设备已进行梳理），同时可将交换机安装场所、所选用型号等信息一并记录在案。
绘制拓扑图的目的在于提升后续维护工作的效率。当出现重大故障时，能够迅速定位问题区域，明确故障发生的具体位置。这有助于快速进行故障排除，解决问题后可以清晰地了解整个网络的布局情况。
另附光缆的实体连接结构图，再有我们通用的工作设备，需要寻获一个能实现规范化的工具。倘若寻不到，便要自行设计一个，动手创造方能解决需求。因此有兴趣者亦可钻研编程技艺，独立开发所需应用。
继续讲解聚合表的用途，我们知道聚合表和交换机的常规设置，需要做好配置优化的检查、交换机可靠设置等，完成这些任务，这一年的工作也就结束了，第一年就算顺利完成了。
通常最初阶段乙方承担的期望并不严苛，偶尔出现失误对方也不会过于在意，因此会将基础性任务处理完毕，或许部分内容需要延续至下一年度才能完善细节。
若能妥善完成这些准备工作，后续的维护工作将十分便捷，能够为我们节省大量时间，务必确保所有人都严格遵循既定规范。
最常见三个问题及解决方法
首个问题在于环路，这种状况在连接交换机设备时极易发生，其波及范围相当广泛，甚至会导致某个特定区域的网络完全中断。

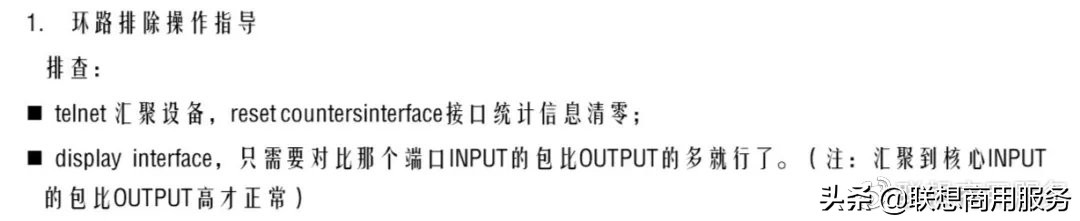

熟悉网络维护的人清楚，其实网络故障排查并不复杂，需要先执行一条指令清除接口设置，再检查接口内包的INPUT和OUTPUT状态，当数量异常时，往往表示存在故障。具体来说，INPUT包汇集到核心设备，若下游交换机的INPUT数值超出OUTPUT，就可能导致运行异常，数值差异显著时，甚至可能形成环路。
第二个问题频发在于私自开启DHCP功能，这种状况的产生，要么源于他们的测试活动，要么由于部分用户随意接入路由设备，无意间分配了IP地址，因此确实存在弊端。对此应如何应对呢？通常情况下，先在客户端查询ARP，确认网关的MAC地址是什么，一旦找到该地址，便能在交换机中查明其具体位置，接着将其关闭即可。
启用DHCP侦听功能同样能够应对此状况，开启该功能可有效处理相关事宜，该功能亦称作可信端口，若事先妥善部署，其不良后果会显著降低，倘若未设置可信端口，则会出现相应问题，不过并非所有交换设备都具备此功能，部分设备并不支持，因此无法应用。
测试环路通常从汇聚点开始向下进行，由于所有数据都会汇聚于此，经由汇聚端口向下游检测，若发现汇聚端口存在异常，需查明该端口连接的交换机，接着从该交换机继续向下寻找异常设备，逐段排查直至问题解决。
刚刚谈到启动了信任通道的一个入口，启动这个入口时，并非所有端口都需要启用，虽然部分设备可能每个端口都启用，但华为并非如此。例如华为的交换机，仅将权限设置在主端口上，其他端口无需开启。
第三种常见故障是光缆线路故障，这类故障最为普遍，通常网络运行正常时，其发生频率相对较低kaiyun.ccm，尤其在上层网络，例如汇聚交换机或核心机房，基本上不存在线路故障现象
当接入层交换机与汇聚层交换机之间通过光纤互联时，这条线路常常会出现故障，具体表现为光纤链路失效现象。
如何排查这个故障？需要按照先软件后硬件的顺序进行，首先检查交换机的端口是否失效，倘若失效了，就必须前往现场进行查看，毕竟端口已经完全无法使用，只能通过现场观察来解决问题。
检查灯具是否开启，光纤指示灯仅负责接收信号，接收到信号时会发光，因此如果一端亮而另一端不亮，说明有的线路中断，有的线路正常，光纤传输采用单向模式，若发现此现象或两端均不亮，首先需确认尾纤是否完好，若尾纤损坏，可能是老鼠啃咬所致，因为尾纤是老鼠喜欢的咬物。
不确定就换个新的，如果还是不行就更换光模块，重新插拔测试一下，如果这些方法都没用，就检查交换机设置是否正确，如果还不行，那就只能进行光路测试，确认是否有光信号传输，光纤主链路是否中断。
倘若上述方法均无效，调配环节通常无需担忧，尚有后续流程，需检测其损耗程度，损耗数值越趋近于零则效果更佳，通常在负十区间内亦可视为合格，当然，亦可进行打环测试，采用打光手段则更为便捷。
在负责机房管理期间，不仅需要执行维护任务，还要关注机房的整体布局，力求环境整洁美观。首先应当将光纤盘安装在最前面，紧接着放置交换机设备。连接交换机的网线，可以从侧面引出，也可以从后面铺设，但侧面走线更为便捷，且线缆颜色不易混淆。最后将所有线缆整理妥当。
软件学习
平时学习或者练习可以用系统软件和维护软件。
其中一个产品是华为的仿真工具，个人认为该工具开发得相当出色，能够模仿各种设备，核心的汇聚功能以及完整的网络架构都可以进行仿真。
其次还有VMware，HP和微软的原装方案、虚拟化技术以及QM同样适用，我个人更倾向于选择VMware构建虚拟环境，主要考虑到便于将多台虚拟服务器进行互联操作。
三是CRT，我们专门研究交换机用的
另有联络助手程序可供操练，该配置较为简便，运用方式相当便捷，其性能颇为突出。
