引擎是精巧的装置，是驱动力的核心，不论体型或功能如何，运作方式大体相同，接下来展示各类燃料引擎的运作机制完整说明“视觉享受”，助你一次性全面了解！
汽油发动机与柴油发动机的区别以及工作原理
这次，全面梳理了引擎的核心概念，如果您认真通读，定能获得不少启发。

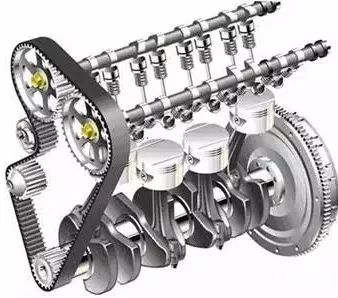

首先，让我们看一幅发动机总图。
引擎包含两个主要部分，分别是曲柄连杆部分和配气部分，并且由五个关键部分构成，包括燃料供应部分，散热部分，油料润滑部分，启动部分以及火花点燃部分，现在我们进入图示环节。
一、曲柄连杆机构
曲柄连杆机构包括机体组、曲轴飞轮组和活塞杆组
1.机体组
发动机主体部分包含多个部件，具体有气缸本体、气缸顶盖、气缸密封圈、机油盘、气缸顶罩以及主轴支座盖等。
发动机的主体部分是气缸体，它把所有气缸和曲轴箱组合成一个整体，同时作为承载曲轴、活塞等组件以及附件的基座。
根据气缸体的布局形态，可以区分为直列式、V型式以及水平对置式这三种构造类型。
气缸盖用来封闭气缸，与活塞一起构成燃烧空间，必须承受高温高压燃气的推力，同时它也是控制进气和排气的部件所在位置。
气缸垫也称作气缸间衬，安放在气缸盖和气缸体当中，它的功能是确保紧密的封闭效果，避免气缸出现漏气，同时也能防止水套发生渗漏。
油底壳属于曲轴箱的底部部分，也被称作下曲轴箱。它的主要功能是封闭曲轴箱，充当储油容器，并且能够阻挡各种杂质进入其中。

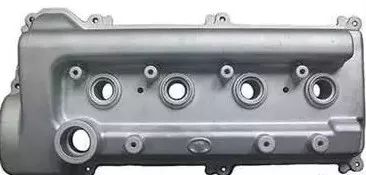

气缸盖罩在发动机顶部，覆盖着气缸盖，具有封闭功能，能够阻挡异物侵入。

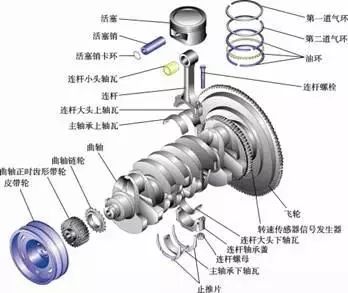

2.曲轴飞轮组

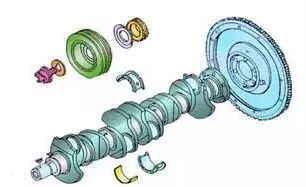

曲轴飞轮组包含曲轴、飞轮、曲轴带轮和正时齿轮这些部件，这些部件都安装在气缸体的上方。

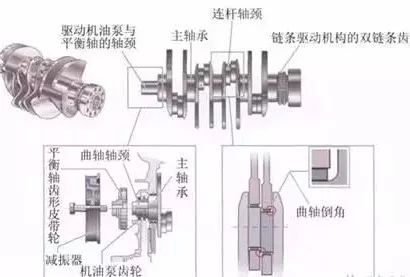

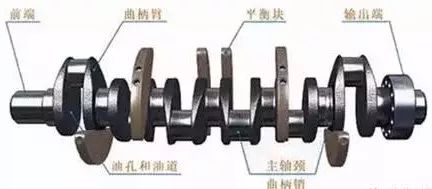

曲轴接受连杆传递的力量，把活塞的往复活动变成曲轴的转动，然后发出动力。
飞轮设置在引擎的后面位置，本身具备相当的质量，能够储存能量。它同时作为离合器的安装基座，其表面配备的齿圈是用来驱动引擎进行旋转的关键部件。

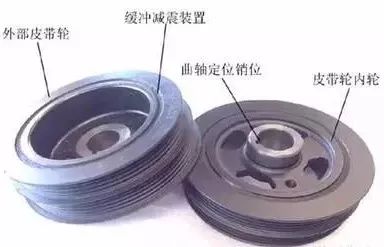

曲轴带轮是驱动发动机其他附件的能量传输部件，通过传动带将动力输送给发电机、水泵、压缩机、转向助力泵等设备。它配备有缓冲减振装置，目的是为了降低发动机运行时引起的震动和冲击。
曲轴上的同步齿轮 把动力输送给凸轮轴的同步装置，让发动机能够稳定运行。
3.活塞连杆组
发动机的活塞部分包含活塞本体,配有活塞环,通过活塞销与连杆相连,连杆又由连杆体和连杆瓦构成,连杆瓦上安装着连杆瓦盖。
活塞是发动机气缸里进行来回摆动的部件。它的顶部是构成燃烧空间的关键部分。
活塞环 嵌入活塞槽沟内部的金属环，分为气环和油环。
活塞销起到连接活塞与连杆的作用，将活塞所承受的气体压力传递给连杆。
连杆起到连接活塞和曲轴的作用,它能够将活塞承受的力传递给曲轴,同时把活塞的来回运动转换成曲轴的转动。
连杆轴瓦设置在连杆跟曲轴相接的地方，具有减少摩擦、实现连接、提供支撑、传递动力的功能，它的内壁上分布着供油的小孔。
连杆瓦盖用来固定连杆轴瓦，轴瓦安装在瓦盖上，连杆借助连杆螺栓紧固在曲轴上。
连杆螺栓 起到锁死连杆瓦盖与连杆的作用。

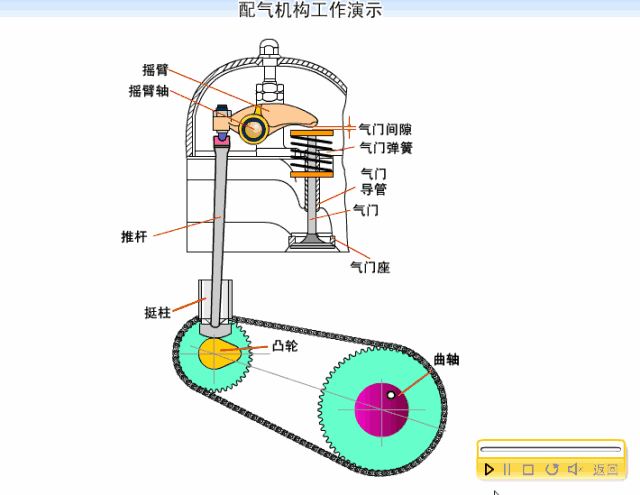

二、配气机构
配气机构包括气门组与气门传动组。
1.气门组

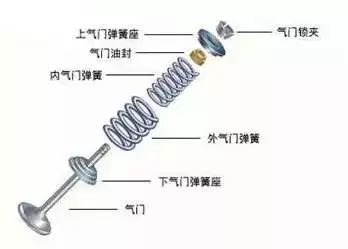

气门系统主要包括气门, 气门导向件, 气门密封件, 气门支撑弹簧, 气门弹簧定位座以及气门固定装置等部件。
气门负责密封燃烧室，它能够调节发动机内部燃料的供给和废气的排放，这种部件分为两种类型，分别是进气门和排气门。
气门导管 发动机气门的导向装置，安装在气缸盖上面。
气门油封负责对发动机气门杆进行封闭处理，避免机油流入进气和排气管道，从而防止机油发生损耗。
气门弹簧 确保气门能够迅速到位并紧密接触，避免气门在发动机运转时出现晃动，从而维护其密封状态。
气门弹簧的固定部件分为顶部和底部两个部分kaiyun.ccm，其核心功能是让弹簧的弹力传递给气门系统，确保气门与气门窝之间能够严密不漏气。
气门回位需要借助气门弹簧的力量，而气门锁夹则负责固定气门，防止其自行移动。

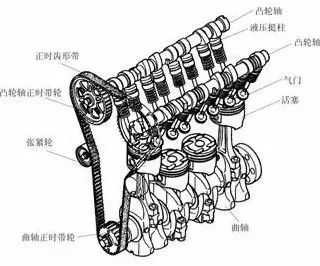

2.气门传动组
发动机的配气机构包含多个零件，例如凸轮轴、气门柱塞、气门承座、气门操纵杆、操纵杆轴、凸轮轴定时齿链、气门连接杆等。
凸轮轴 其上有凸轮，控制气门的开启和闭合动作。

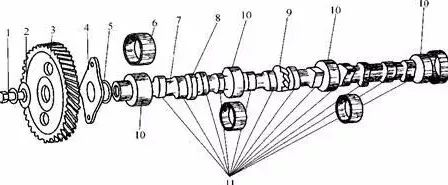

螺栓用于紧固连接,垫圈起到分散压力的作用,正时齿轮负责同步运转,止推凸缘防止轴向移动,凸缘座提供支撑定位,凸轮轴衬套减少摩擦磨损,凸轮轴是发动机关键传动部件
汽油泵由偏心轮带动,分电器经螺旋齿轮驱动,凸轮轴轴颈与凸轮相互作用

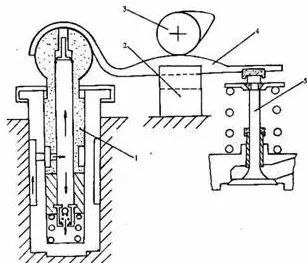

气门挺柱能够消除因存在气门间隙而引发的撞击和杂音，其运作受机油压力调节。
气门顶杯设置在气门的上部位置，同样能够实现气门间隙的自适应调节（依靠液压系统控制），并且有助于降低气门部件的摩擦损耗。
气门摇臂 传递来自凸轮轴的力，控制气门的开合。
液压支撑件,导向槽,旋转轴,活动式连杆,进气阀门

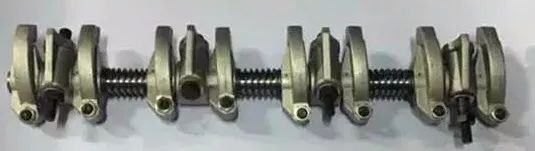

摇臂轴 安装气门摇臂，摇臂围绕其转动。

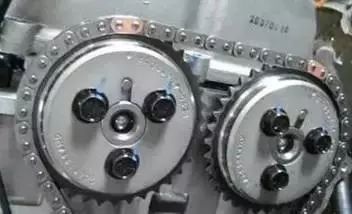

凸轮轴正时齿轮接受曲轴正时齿轮的驱动力，借助传动带或者链条，将动力传达给凸轮轴，以此管理气门的开启和关闭。
气门挺杆负责将凸轮轴的动力传递至摇臂，该摇臂适用于凸轮轴的中置或下置布局

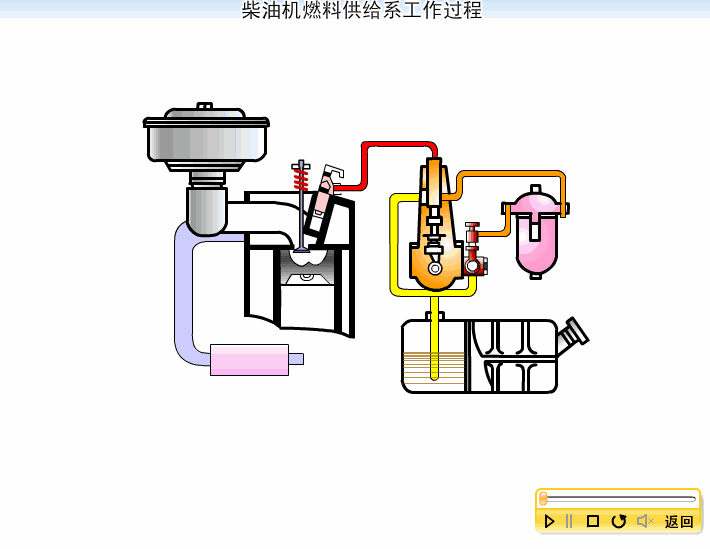

三、燃油供给系统

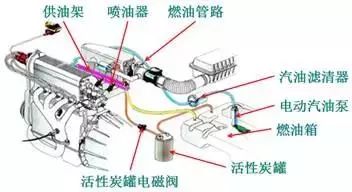

这个系统的构成包括油箱、油泵、滤清器、分配器、喷射头、压力控制器以及油气回收设备等部件。
燃油箱 用户来储存燃油。

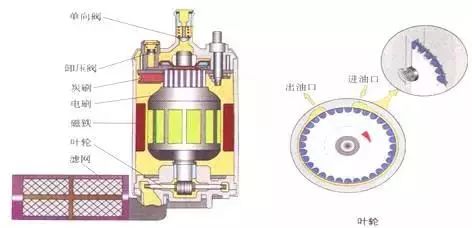

燃油泵负责将燃油源源不断地从油箱中抽取出来，确保为燃油系统供应符合标准压力和流量要求的燃油装置。
燃油滤清器 过滤燃油中的杂质。
燃油油轨 安装喷油器并将高压燃油输送给各个喷油嘴。
喷油器 将燃油雾化后喷入各个气缸。

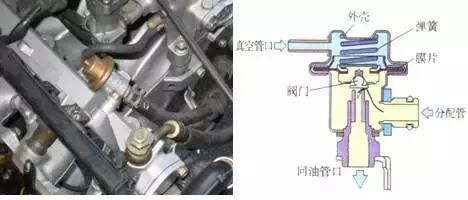

油压调节器 通过真空控制，调节燃油压力。
四、冷却系统

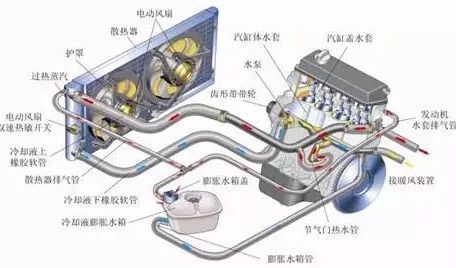

散热系统由多个部件构成，包含水泵、散热设备、储液罐、冷却管道、冷却介质、温控阀、温度感应器、冷却鼓风机、液面感应器、温度警示灯以及温度指示表等。
水泵 安装于发动机上开yun体育app官网网页登录入口，使系统内的水能完成循环工作。

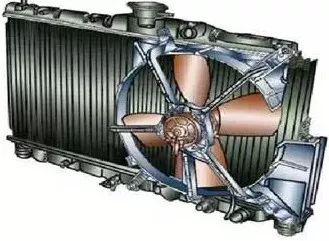

散热器 在冷却风扇的配合下，对发动机进行降温。
冷却水管 冷却液循环以及连接各部件的载体。

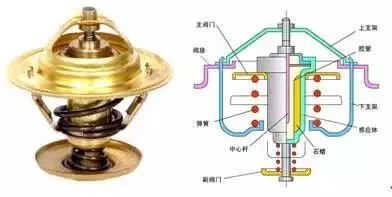

节温器负责调节汽车散热系统的两种运行模式，当它启动时，系统会切换到大循环状态。
石蜡在常温时是固体形态，主阀门完全关闭，阻断了通往散热器的冷却液通道；副阀门处于最大开启状态，从发动机缸盖出水口流出的冷却液，经过水泵后重新返回气缸体水套，形成局部循环。
发动机水温上升，石蜡开始转变成液体，体积慢慢变大，导致橡胶管紧缩，对中心杆施加向上的作用力。中心杆产生反向作用力，主阀门慢慢打开，副阀门慢慢关闭。当发动机水温超过80℃，阀门完全打开，副阀门完全关闭，从气缸盖出水口流出的冷却水进入散热器，形成大循环。
发动机的冷却水温若介于70℃到80℃之间，主阀门与副阀门便各自处于半启闭的位置，部分水流走大循环路线，另一些水流走小循环路线。

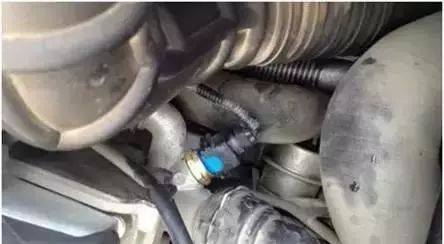

冷却液温度探头，用于测量当前冷却液的温度，借此评估发动机散热状况是否正常。
冷却风扇 对冷却液进行降温。
五、润滑系统

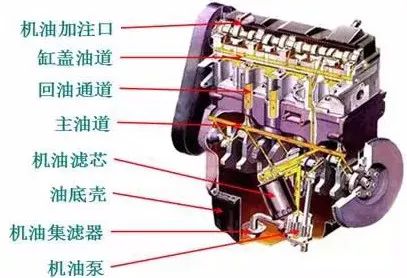

润滑系统由多个部件组成，其中包括机油泵、集滤器、机油滤清器、机油压力开关和机油压力指示灯等。

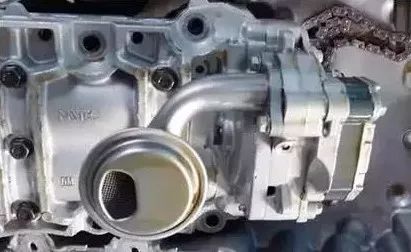

机油泵 施加压力机油，以进行各部位的润滑。
集滤器 也叫机油粗滤，过滤机油中一些比较大的杂质。
机油滤清器 也叫机油细滤，进一步过滤机油中的杂质。
机油压力开关
六、启动系统
起动系统包括起动机、起动开关和起动继电器等。
起动机 将蓄电池的电能转换成机械能，启动发动机。
起动开关 控制起动机是否工作。
起动继电器 保护线路和点火开关。
七、进气系统
进气系统包含多个部件，例如空气滤清器总成、涡轮增压器、中冷器、进气歧管、进气管总成、空气流量传感器以及节气门总成等。
空气滤清器能够清除空气里的杂质，确保参与发动机燃烧的空气保持洁净。
涡轮增压器 提高进气压力，保证进气量。
中冷器 降低进气的温度kaiyun全站网页版登录，保证更多的进气量。
进气歧管
进气管 进气连接传输管道。
空气流量感应器负责把进入的空气量变更为电性讯号，并将该讯号传输给电子控制装置，这个电性讯号是电子控制装置用来判定燃油喷射时刻的重要依据之一。
节气门 控制并监测进气量的多少，间接控制喷油量。
八、排气系统
排气系统包括排气歧管、三元催化器、消声器和排气管。
排气管连接发动机气缸，汇集各缸排出的废气，然后导入排气管路。
三元催化转化器是安装在汽车排气系统里的装置，用来净化尾气，降低污染，确保排放符合标准。
消声器旨在减弱引擎排出的声响，同时确保炽热废气能够顺畅且无危险地散逸出去。
排气管 排放汽车废气的管道，同时也连接着各排气部件。
补充一、可变气门正时
补充二、可变气门升程
