高压线路二次回路的展开式原理电路图

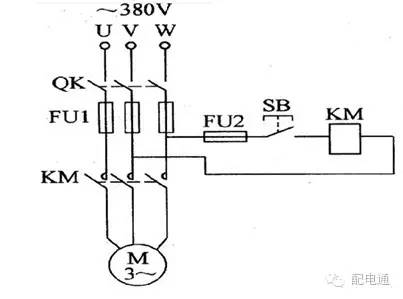

三相异步电动机点动控制电路图
点动控制常见于机床刀架、横梁、立柱等部件的快速位移以及机床对刀等操作。以下呈现的是三相异步电动机点动控制的电路图。电路运作时，首先闭合刀开关QK云开·全站体育app登录，接着接通三相电源。按下启动开关SB，接触器线圈KM通电，串联在主回路中的三个主触点KM接通开yun体育app官网网页登录入口，电源连通，马达开始工作；松开启动开关SB，接触器线圈KM断电，其三个主触点KM分离，马达停止工作。保险丝FU1、FU2分别承担主回路和控制回路的过载保护任务。
按下按钮时，电动机通电运转，松开按钮后，电动机断电停转。对于连续运行控制，按下按钮后，电动机获得电源开始工作，松开按钮后，依靠接触器的常开辅助触点形成自锁，电动机保持通电状态继续工作，直到按下停止按钮，电动机才会断电终止运行。
电机PLC控制电路示意图
电动机PLC控制回路的构造中，务必达成部件间的互锁机制，以此确保装置运行安全可靠。为阐释PLC控制回路的构建方案，以电机M1的启动过程为范例，如图所示

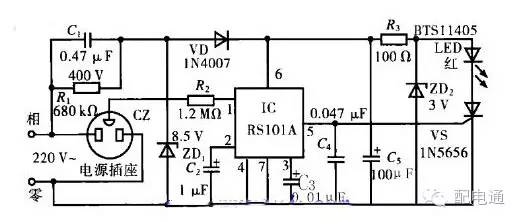

漏电报警自动控制插座电路图
电路运作方式如下：LC即为RS101A型号的专用漏电防护开关芯片。LED属于BTS11405类型的闪烁指示灯，一旦电源连通便能够实现闪烁功能。市电通过C1、ZD1、VD组合成的电容式降压整流滤波电路处理，然后经由C5进行滤波，最终得到稳定的直流电平，为整个电路提供能源支持。
几种分析电路的常用方法

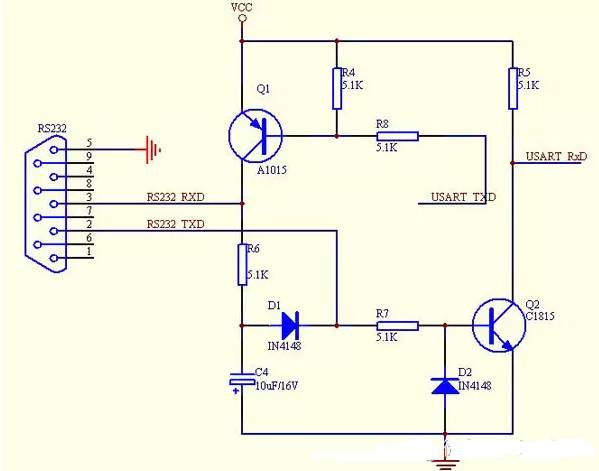

1：直流等效电路分析法
研究电路运作方式时，必须明确电路内的直流连接路径和交流信号传输路径，直流连接路径体现的是在无输入信号状态下，各个半导体三极管以及集成电路的静态配置，也就是它们的静态运行状态，交流信号传输路径则显示的是交流信号传输的整个过程，包括信号如何进入和离开
现实电路环境中，交流部分和直流部分常常同时存在于一个整体里，二者彼此关联，也存在明显差异。
直流等效分析是一种针对电路直流部分进行独立研究的技术，在实施这种分析时，完全忽略电路对输入交流信号的处理作用，仅关注由电源直流电压直接产生的静态直流电流、电压，以及它们彼此之间的关联情况。
进行直流等效分析，需要先画出直流等效电路图。绘制直流等效电路图，要遵守这些规则：电容器都当作断路处理，可以忽略直流电阻的电感器看作短路，存在电阻成分的电感器用电阻替代。使用降压退耦后的电压作为电路的电源电压；把处于反向偏置状态的半导体二极管当作断路。
2：交流等效电路分析法
电路的交流部分独立解析法，就是将电路中的交流部分从整体中抽离，然后进行单独解析的技术。
进行交流等效分析，需要先画出交流等效的电路图。绘制交流等效的电路图，要遵守这些规则：把电源当作短路处理，把交流旁路的电容器都当作短路，把隔直耦合器都当作短路。
3：时间常数分析法
时间常数分析法主要针对由R,L,C和半导体二极管构成的电路进行特性研究，时间常数用来衡量储能元件中能量积聚的速度，如果时间常数存在差异，即便电路结构及连接方式相同，其在电路中所扮演的角色也会有所不同，典型的电路类型包括耦合电路，微分电路kaiyun全站网页版登录，积分电路，钳位电路以及峰值检波电路等。

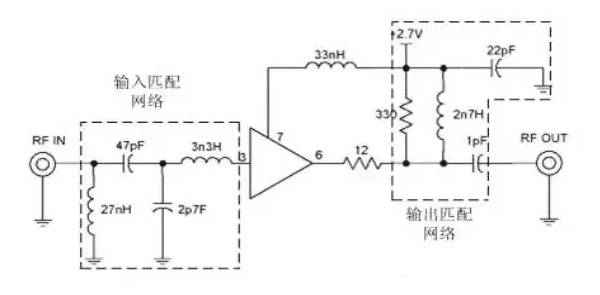

4：频率特性分析法
频率特性分析方法主要目的是判断电路固有的频率特性是否与其处理信号的频率相匹配,需要简单估算中心频率,上下频率界限以及频带宽度等参数。这种分析方法有助于了解电路的具体功能,例如实现滤波,消除特定频率干扰,产生谐振,或者进行频率选择等。
