一.什么是给排水管图纸中的图例符号？
排水管道设计图纸上所展示的图例符号，旨在对管道系统中各个部件进行图形与文字的双重标注与解释。
以下是对给排水管图纸中图例符号的详解：
给排水管图纸中的图例符号
（一）给水管道：
通常以字母“J”来标识，在系统划分出上下区域时，高区用“G”表示，低区则用“D”来标明。
（二）排水管道：
排水管道的图例标识通常采用“W”这一符号，该符号用以指代污水管道；相对地kaiyun全站网页版登录，“F”符号则用来表示废水管道。
（三）特殊管道：
消防管道若以“XH”来标识，自动洒水系统管道则分别用“Z”或“ZP”来标注，而负责排水的雨水管道则用“Y”来表示。
（四）采暖与冷凝水管道：
供暖管道以“R”符号标识，其中连续的线条指示的是热水输送管道，而断续的线条则指的是冷水回流管道。至于冷凝水排放管道，则采用“N”符号来表示。
（五）管道立管与压力排水：
管道立管用“L”表示，而压力排水则用“PY”表示。
（六）设备与阀门：
设备的型号以及阀门等信息，往往借助图形标识和特定的字母组合来体现，例如，“QW”这一标识便指的是潜污泵。
二.五大阀门图例符号大全
在给排水系统的设计图纸中，常见的阀门种类包括闸阀、截止阀、球阀、蝶阀以及止回阀，这五种阀门在图中均有各自独特的符号表示云开·全站体育app登录kaiyun.ccm，便于人们在查阅图纸时迅速且精确地辨认。
以下是对这五大常用阀门图例符号的详细介绍：

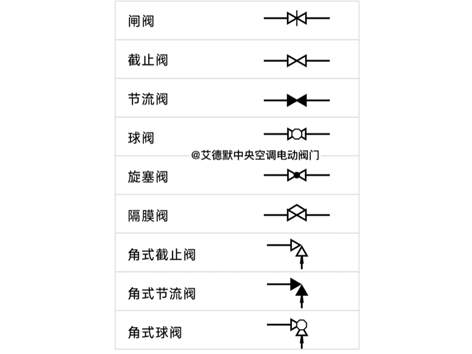

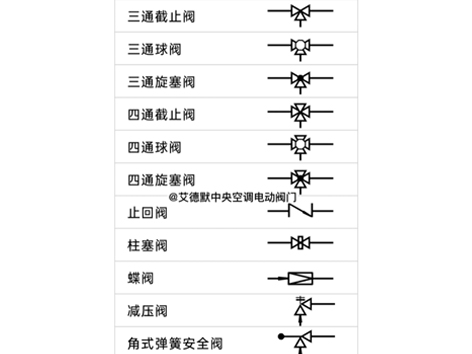

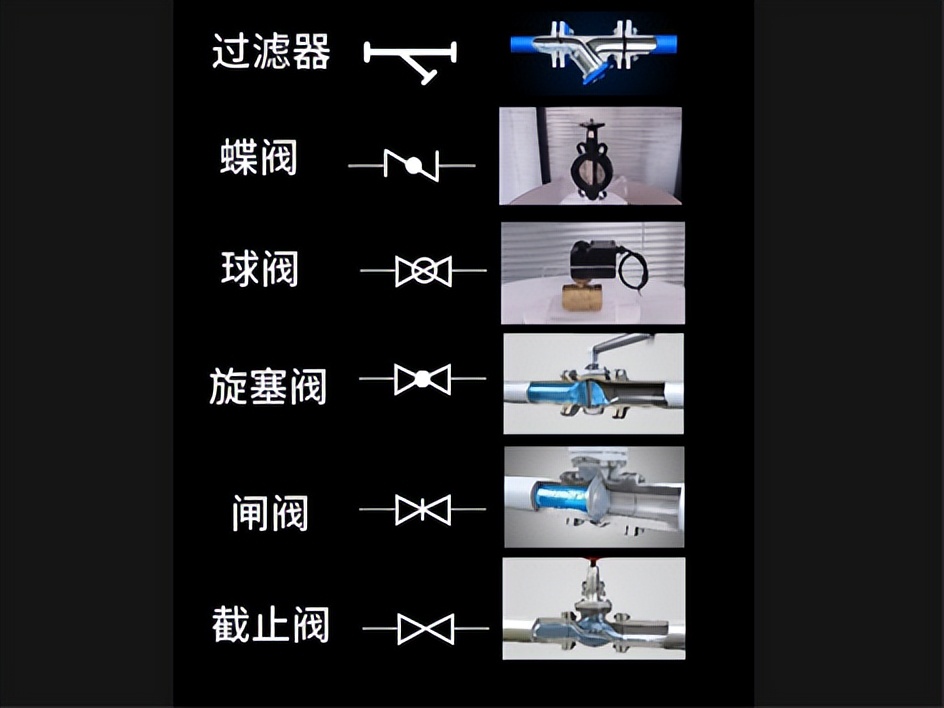

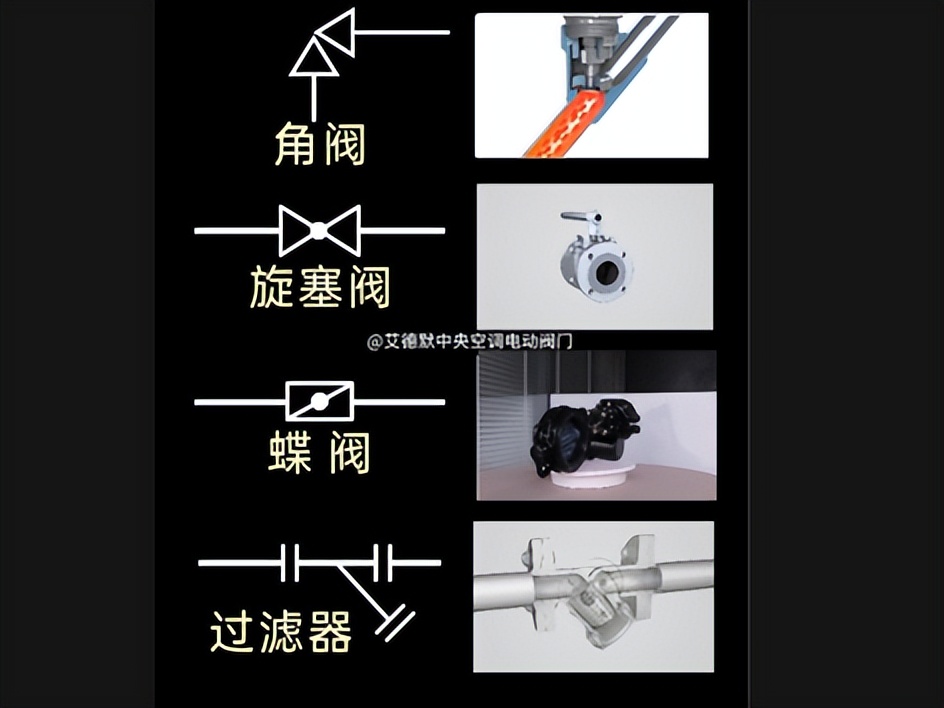

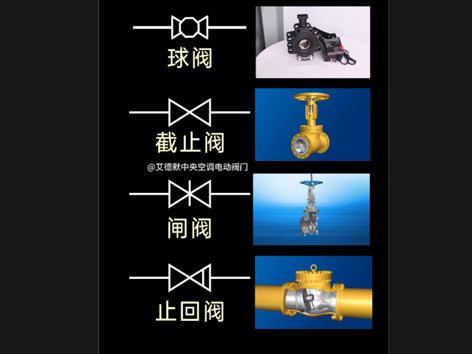

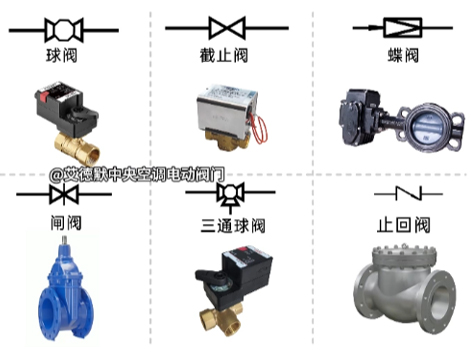

甄易闸阀、截止阀、球阀、蝶阀、止回阀这五大阀门图例符号
甄易闸阀、截止阀、球阀、蝶阀、止回阀这五大阀门图例符号
（一）甄易闸阀图例符号：
闸阀的图例标志通常以矩形或带有手柄的矩形图形展现，偶尔在图形旁边会附有“闸阀”二字或其缩写“Z”。此标志寓意阀门通过升降阀杆上的闸板来控制管道内流体的通断。

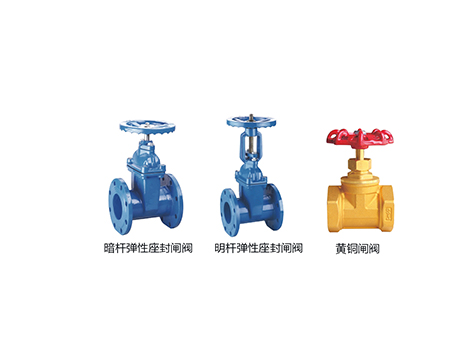

甄易闸阀图例符号
甄易闸阀
（二）甄易截止阀图例符号：
截止阀的图例标志通常呈现为圆形或椭圆形，其中间划有一条斜线来指示阀瓣的具体位置。这一标志生动地展现了阀门通过转动阀瓣来截流或调整流体流动的特性。

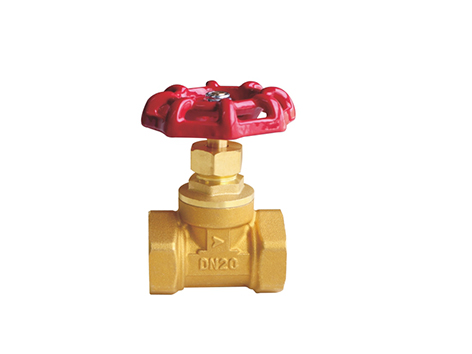

甄易截止阀图例符号
甄易截止阀
（三）甄易球阀图例符号：
球阀的图例标志一般呈现为一个圆形图形，其中心部分绘有代表球体的线条或阴影。这一标志设计简洁直观，能够清楚地展示阀门通过转动球体来控制流体的开通、关闭以及流量调节的功能。

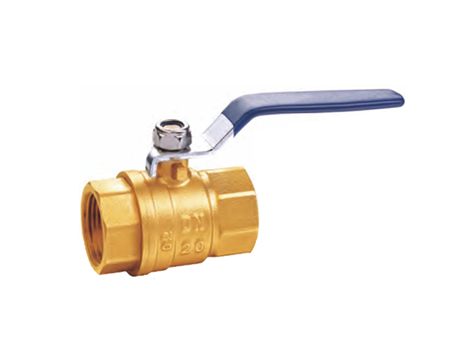

甄易球阀图例符号
甄易球阀
（四）甄易蝶阀图例符号：
蝶阀的图例标志通常呈现为一种长方形或梯形图案，其中包含一条示意蝶板位置的线条。这种符号生动地展现了蝶板的轮廓及其在阀门中的具体位置，通过蝶板的旋转动作来调节流体的流动。
甄易蝶阀图例符号
甄易蝶阀

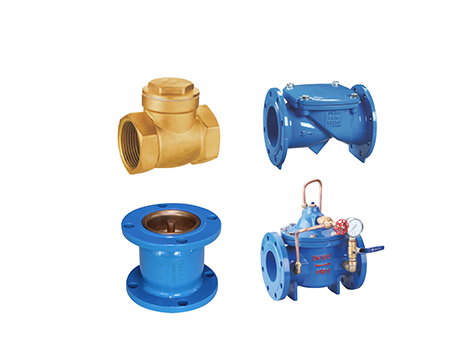

（五）甄易止回阀图例符号：
止回阀的图例标识一般采用一个配备箭头的长方形或圆形图形，其中箭头指示了介质的流动路径。这一标识直观地展现了止回阀的核心作用——有效阻止介质发生反向流动。
甄易止回阀
