在变配电系统中，电流指示仪表之所以能正常显示并运作，这离不开一个关键的组成部分——电流互感器。正如其名，电流互感器负责将电流进行转换，它通常被串联在配电线路中，并安装在柜体内，往往被人们忽视。即便是经验丰富的老电工，也未必能对其功能、作用和性能特点有详尽而全面的了解。
不同类型电流互感器
本文将深入解析电流互感器的功能与作用、实际应用技巧以及在使用过程中需注意的事项，旨在为电工新手提供答疑解惑之助，同时帮助电工资深人士强化基础知识。此外，在处理线路维护、仪表维护及计量安装等任务时，本文亦能提供必要的技术支持和指导。
一、什么是电流互感器
电流互感器的作用原理基于电磁学原理，能够将一次侧的大电流转化为二次侧的小电流。此类设备通常会被串联或缠绕在测量电路中，其内部构造主要由铁芯、绕组和外壳三部分构成。为了实现标准化并适应各种仪表的需求kaiyun全站网页版登录，我国电气行业规定，电流互感器的二次侧输出电流应为5安培或1安培。
电气图中，电流互感器通常以CT符号来标识，其接线端子通常包括K1和K2，而其变比或倍率则通常在3至500倍之间变化。
电流互感器铭牌
二、电流互感器的功能作用
电流互感器在日常生活中主要用于测量目的，诸如电流表的读数、电表的计费以及监测数据的测量等。此外，某些特殊类型的电流互感器还具备保护功能，能够通过监测电流的波动来实现继电保护，例如漏电保护器、过流保护和继电保护等。
电磁互感器面临非线性与易饱和的挑战，因此，随着电气研发领域对电流互感器技术的持续进步，电子式电流互感器逐渐得到了广泛的推广和应用。这种电子式电流互感器以其稳定性、抗饱和能力、低能耗以及精准的线性识别特性，受到了广泛的喜爱和青睐。
电流互感器接电表
三、电流互感器应用方法
连接电流表使用
电流互感器选用时，我们应清楚功能作用与性能需求。挑选恰当的电流互感器型号时，其标识通常由数字与字母组合构成。其中，型号的首字母L通常代表电流互感器本身；紧随其后的字母Z代表支柱式结构，M则指代母线式，D则表示单匝贯穿式；第三位字母Z代表环氧树脂浇筑式，C代表瓷绝缘，Q则代表气体绝缘介质；第四位字母B表示带有保护级别，C表示差动保护，D表示D级，Q则代表加强型；而第五位通常表示电压等级，亦或是产品的序号。例如，型号LMZB380V即代表一种母线式、环氧树脂外壳、380V电压等级且带有保护级别的电流互感器。
连接单相电表使用

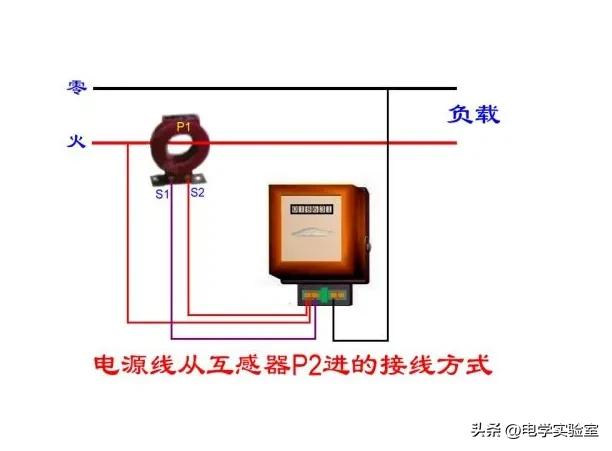

选择变压器时，需依据待测或负载电流来决定恰当的变比，并将电流互感器依次接入被测电路。若需接入电流表，则P1端连接电流表La1，P2端连接电流表La2并确保接地，此外，还可以将多个电流表串联后共同接地。而在使用计量电表时开yun体育app官网网页登录入口，应将电表的接线柱1、4、7与P1相连，3、6、9与P2相连kaiyun.ccm，并同样接地。
四、电流互感器注意事项
电流互感器在应用时，采取的是串联的连接方法，其一次绕组必须与被测电路进行串联连接，而二次绕组则需与电流表和计量仪表进行串联。
在选择型号时，必须充分考虑负载作业所需的电流大小，合理挑选电流的变比，以免因选择过大或过小而导致误差显著增大。
电流互感器的二次端不得形成开路状态，若不然，会引发磁场饱和以及大电流的出现，从而可能烧毁电流互感器。此外，二次侧的电压可达到数百伏，通过接地措施可以有效避免触电事故的发生。
在进行电流互感器的测量时，必须考虑测量精度的要求来选择合适的等级。常见的等级包括0.2、0.5、1、3等，这些数字代表误差比率，例如，1级表示误差范围在正负1%以内。
当电流互感器与电表配合使用时，电表所显示的实际耗电量是电流互感器的变比值与电表读数的乘积。
总结来看，经过对前述四个方面的深入剖析，我们已对电流互感器的种类、其功能与效用、以及实际应用的技术手段进行了详尽的阐释，旨在为电流互感器的安装、维护以及相关仪器的检修工作提供必要的知识支撑与辅助。
