华为近期举办了一场关于全屋智能及新品的春季发布会。会上，华为展示了一款具备25W输出能力的mini超级快充充电器。该充电器不仅兼容SCP和FCP等华为快充协议，还支持QC和PD3.0 PPS快充技术。这款mini超级快充充电器能够为众多手机提供优质的快充服务kaiyun.ccm，堪称一款极具竞争力的快充产品。
充电头网成功获取了华为的mini超级快充充电器，接下来将为大家呈现这款充电器的详细测试与拆解过程，让大家提前一睹为快。
华为mini超级快充开箱
该包装盒依然充分体现了华为的风格，其正面不仅展示了品牌的标志，还清晰标注了产品名称，并附有产品外观的图片。
背面印有充电器卖点以及参数等。

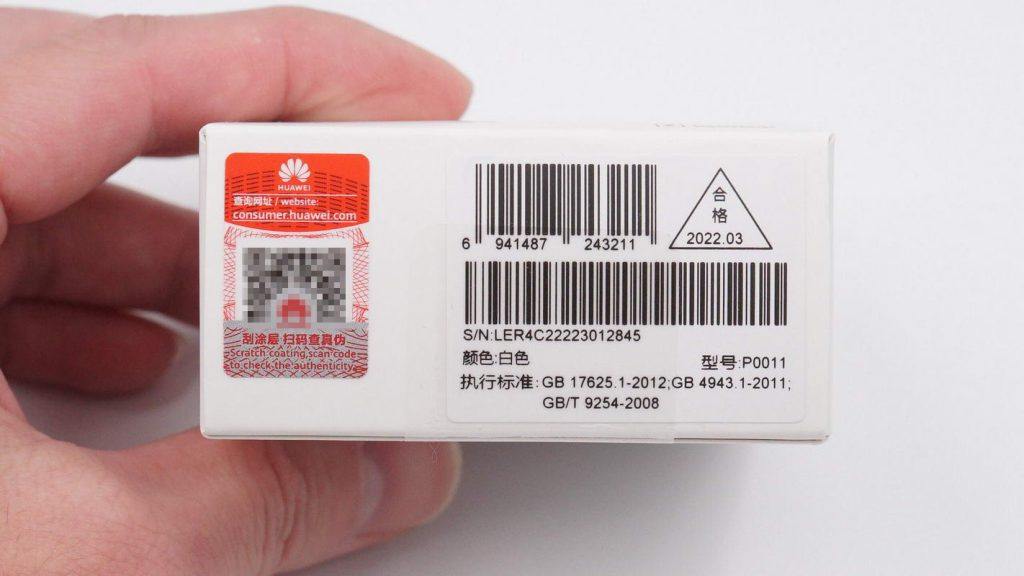

产品防伪码位于底部左侧，消费者可通过扫描来确认所购商品的真伪。此外，在贴纸上还清晰标注了产品的颜色和型号等详细信息。

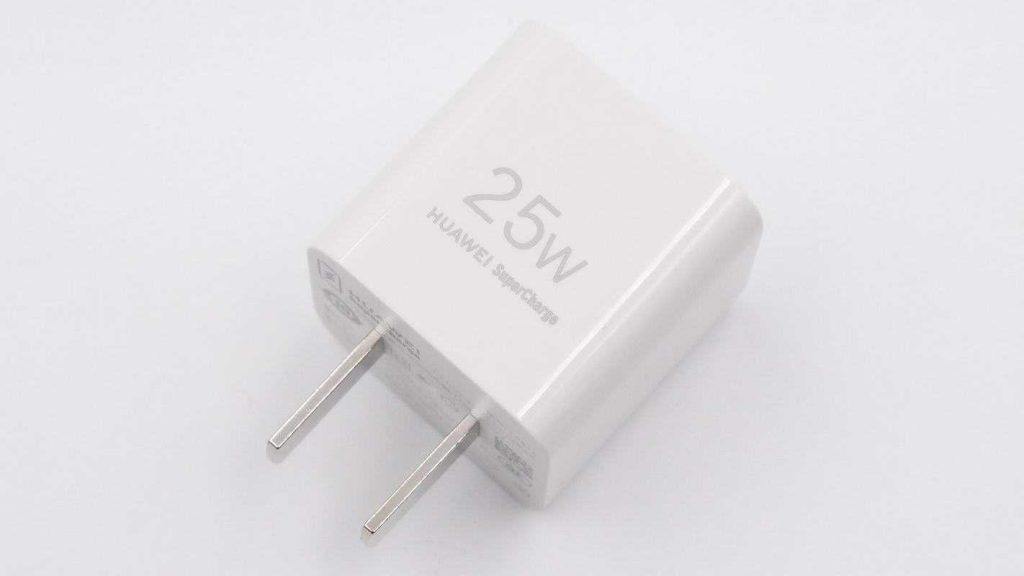

该充电器采用了当下流行的正方形设计，其外壳由PC材质制成，呈现洁白的色泽kaiyun全站网页版登录，腰部采用了高光亮面的处理，各个面之间的过渡非常流畅圆润，上下两端则采用了切割面设计，使得边缘过渡显得更加明显。

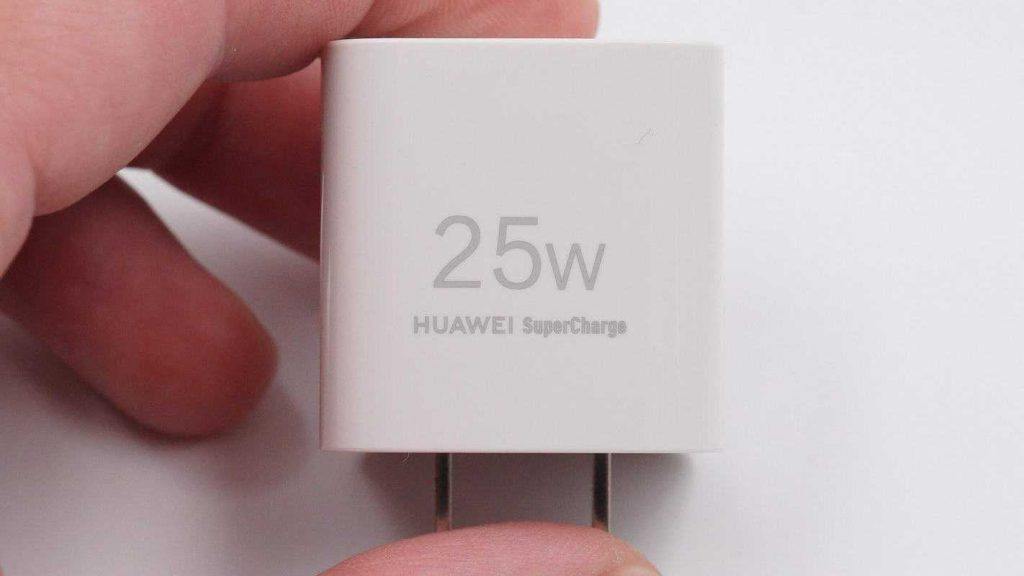

机身前方清晰标注着“25W”以及“HUAWEI SuperCharge”的字样。
充电器采用固定式国标插脚。

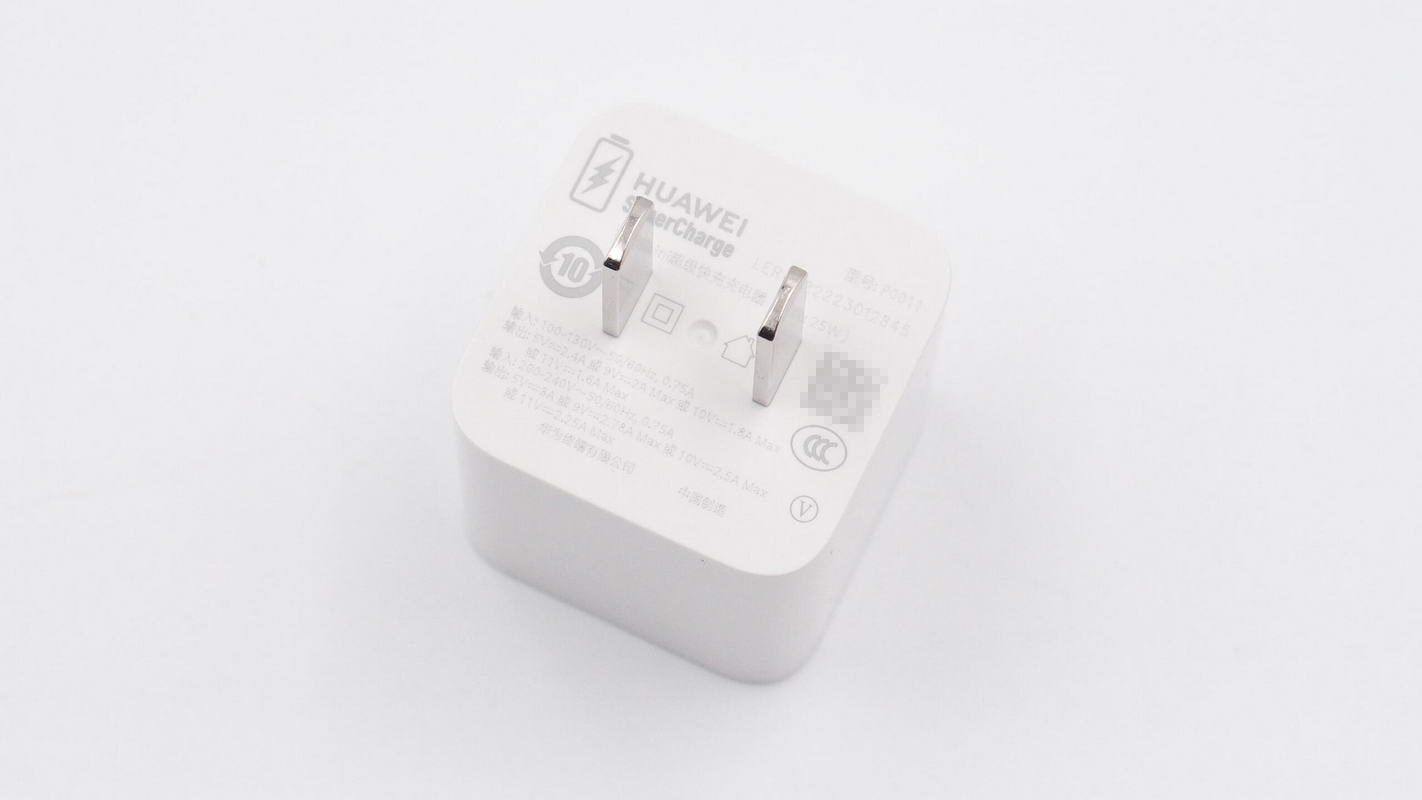

底部外壳上印有充电器参数
型号：P0011
输入：100-130V 50/60Hz 0.75A
输出规格分别为：5伏特2.4安培、9伏特2安培、10伏特1.8安培以及11伏特1.6安培。
输入：200-240V 50/60Hz 0.75A
输出规格分别为：5伏特3安培、9伏特2.78安培、10伏特2.5安培以及11伏特2.25安培。
华为终端有限公司
充电器已经通过了CCC认证。

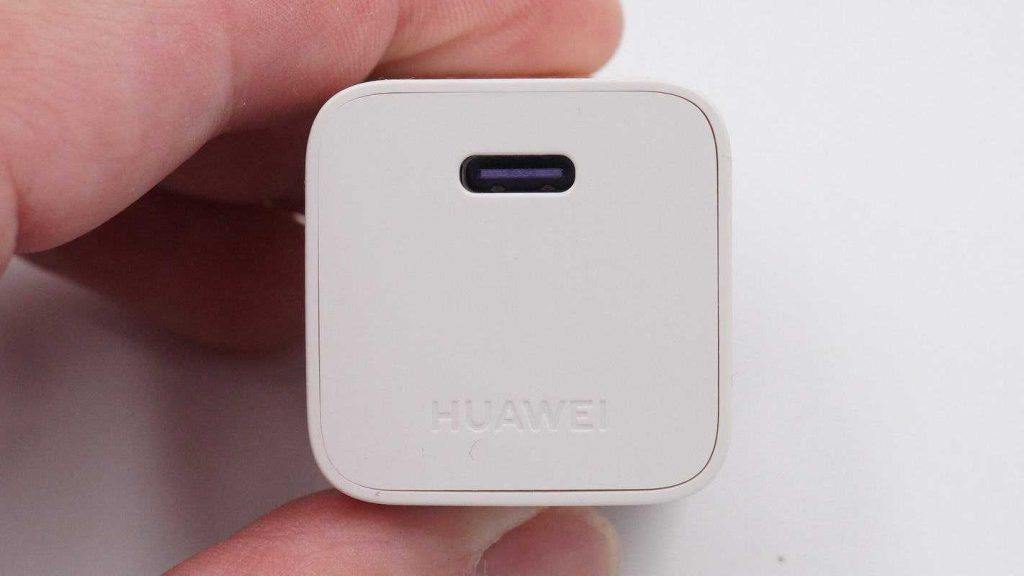

顶部设计了一处USB-C接口，该接口的胶芯采用了华为独有的紫色设计，同时，顶面还采用了注塑工艺，清晰印有HUAWEI品牌的logo。

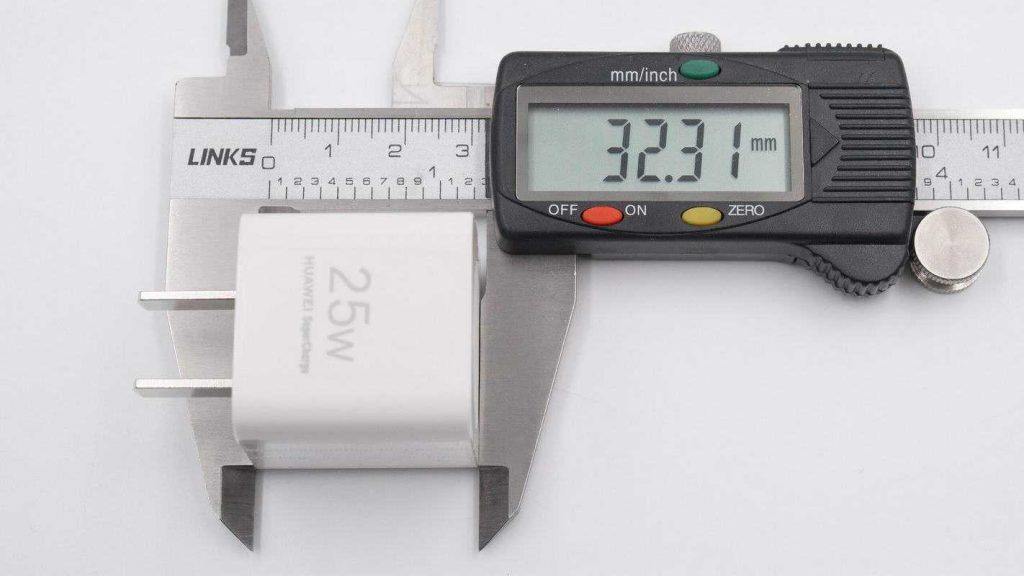

测得充电器机身高度为32.31mm。

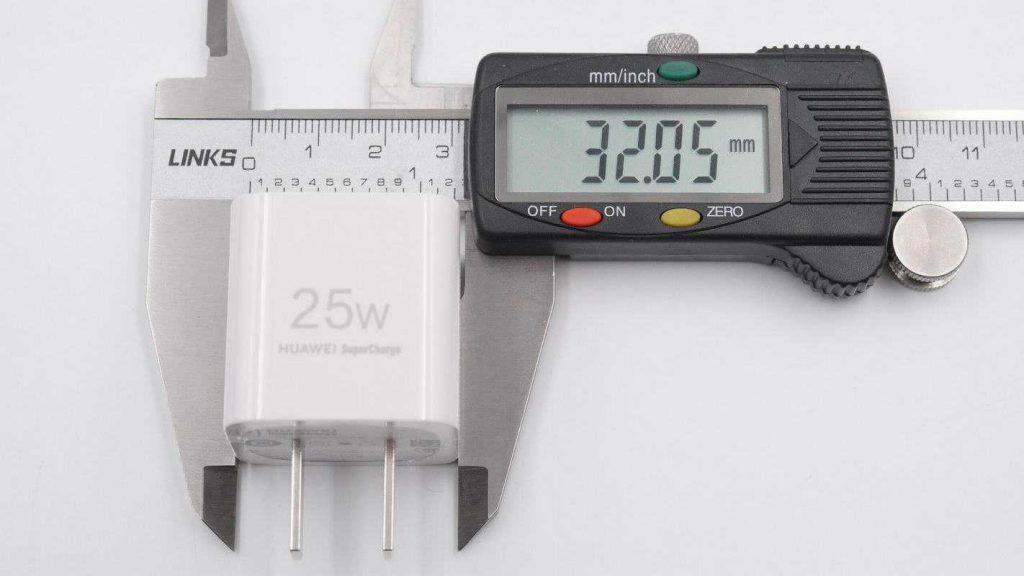

其宽度和厚度一致，大约为32毫米。据此，经三维计算，该充电器的体积大约为32.77立方厘米，功率密度则达到了0.76瓦特每立方厘米。
与华为的66W超级快充功能进行对比，能够帮助大家更直观地了解这款充电器的体积。

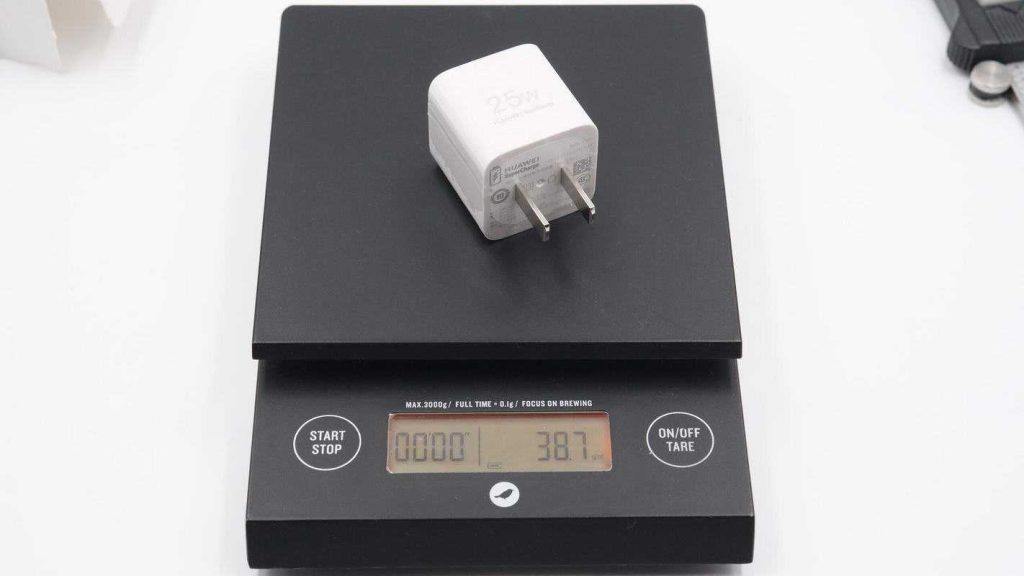

充电器净重约为39g。

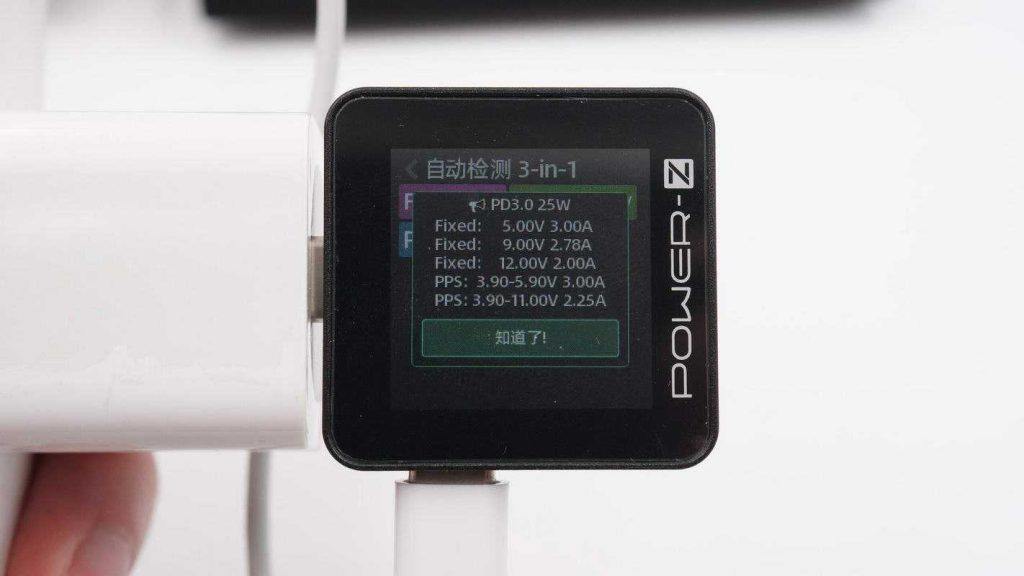

ChargerLAB的POWER-Z KM002C设备检测结果显示，该充电器兼容FCP、QC2.0、PD3.0以及PPS等多种快速充电标准。
此设备还配备了五种不同的电压档位，包括5V3A、9V2.78A和12V2A，以及两组PPS电压档位，分别是3.9-5.9V3A和3.9-11V2.25A。
华为mini超级快充拆解
在初步掌握了华为迷你25W充电器的外观设计、尺寸规格以及性能特点之后，接下来我们将对其内部结构进行细致拆解，以便一窥其制造工艺和所用材料。

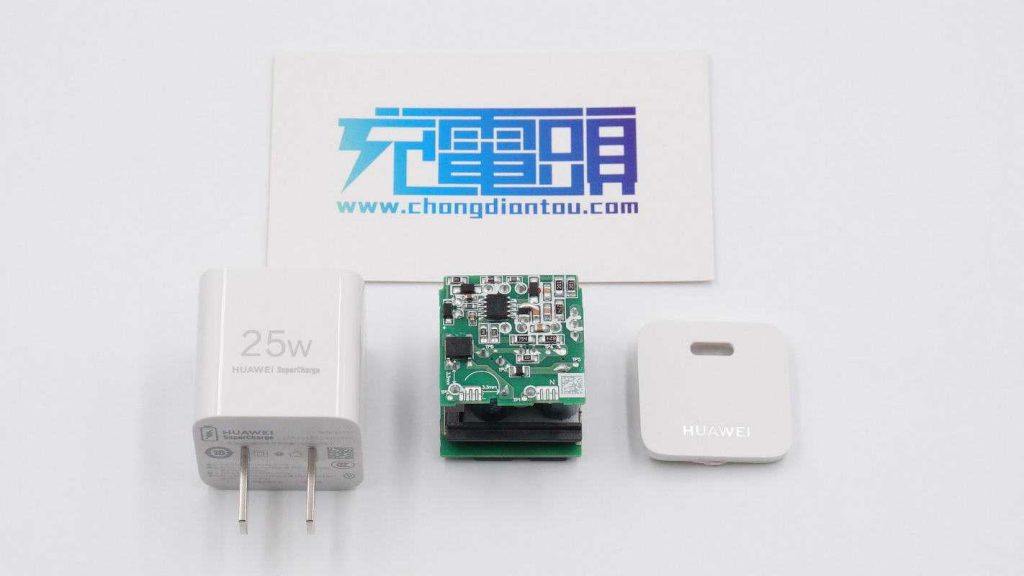

在充电器输出侧的外壳接缝处进行拆解，随后即可轻松取出内部的PCBA模块。

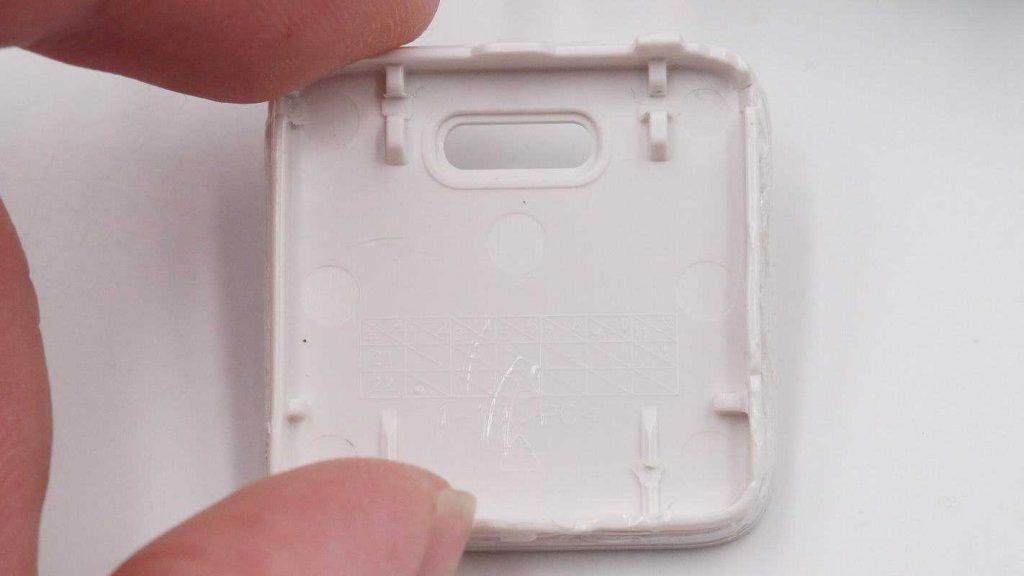

后盖内部印有生产日期信息。

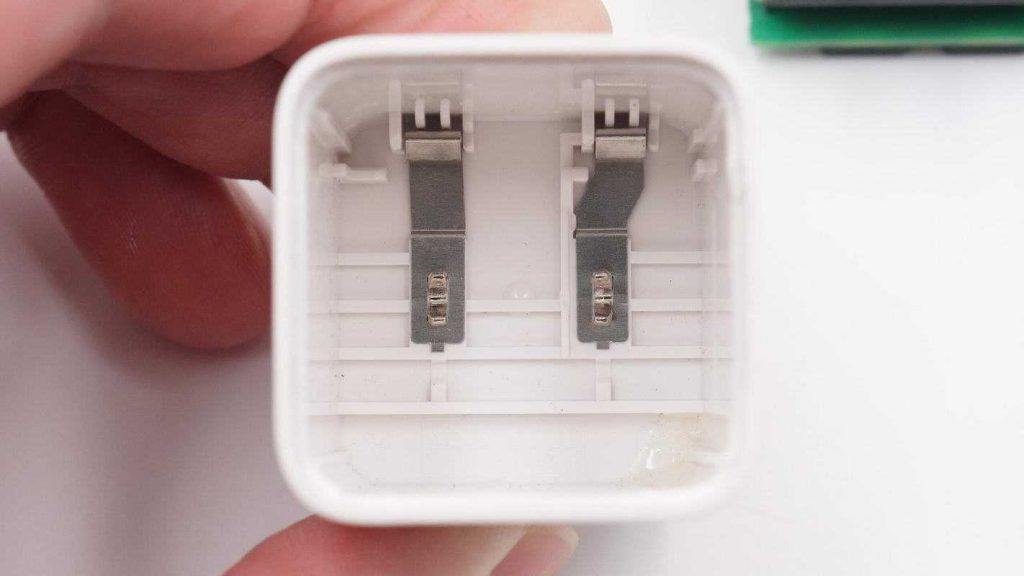

壳体内部设有连接插脚的弹簧片，该弹簧片另一端与主板相连接并通电。同时，外壳内部还设有用于固定PCB的槽位和增强结构。

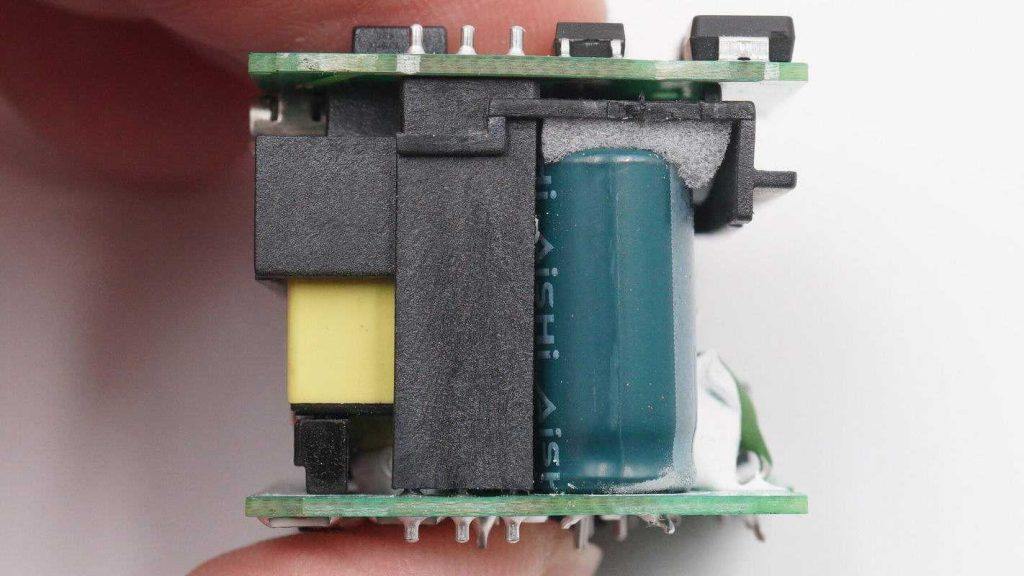

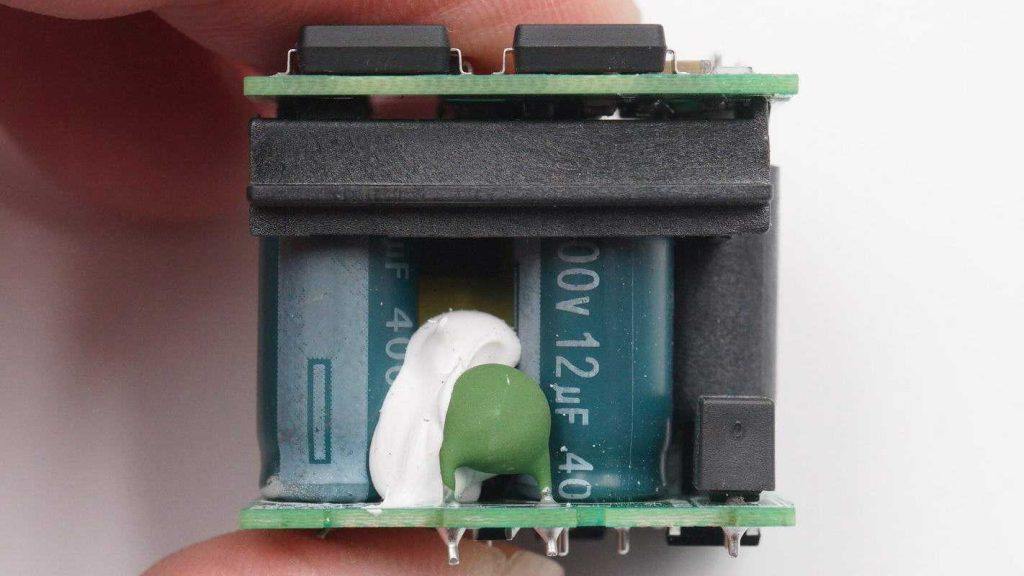

该充电器内部由两块PCB板拼接焊接而成，初级侧的电解电容则被塑料支架绝缘并牢固地固定在位。

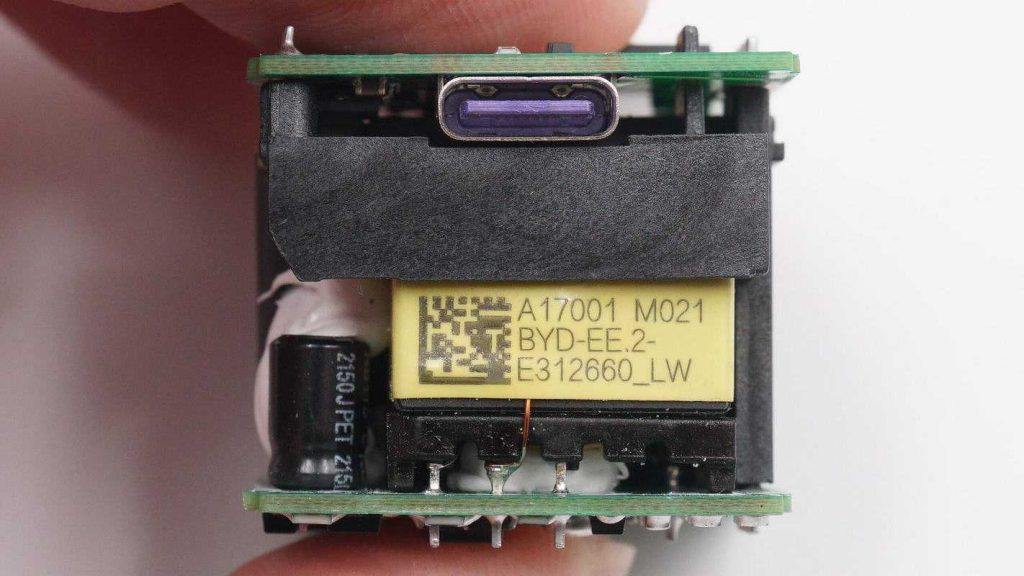

变压器来自BYD。
连接两块小板的针脚。
次级滤波电容插在支架内部，绝缘支架与变压器打胶固定。
下面拆焊开支架与小板的焊接，进行详细拆解。

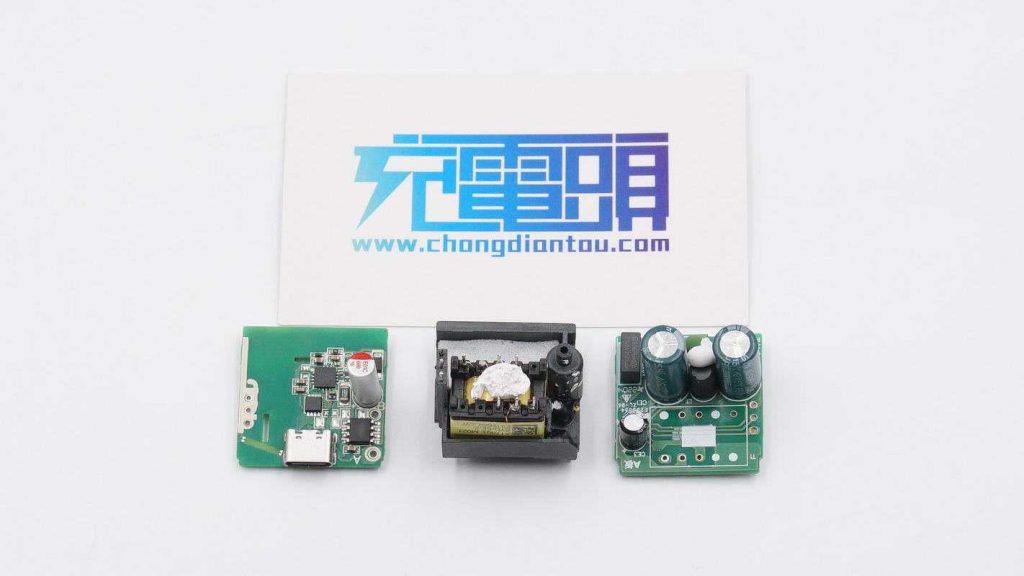

两块小板之间通过变压器和针脚连接。

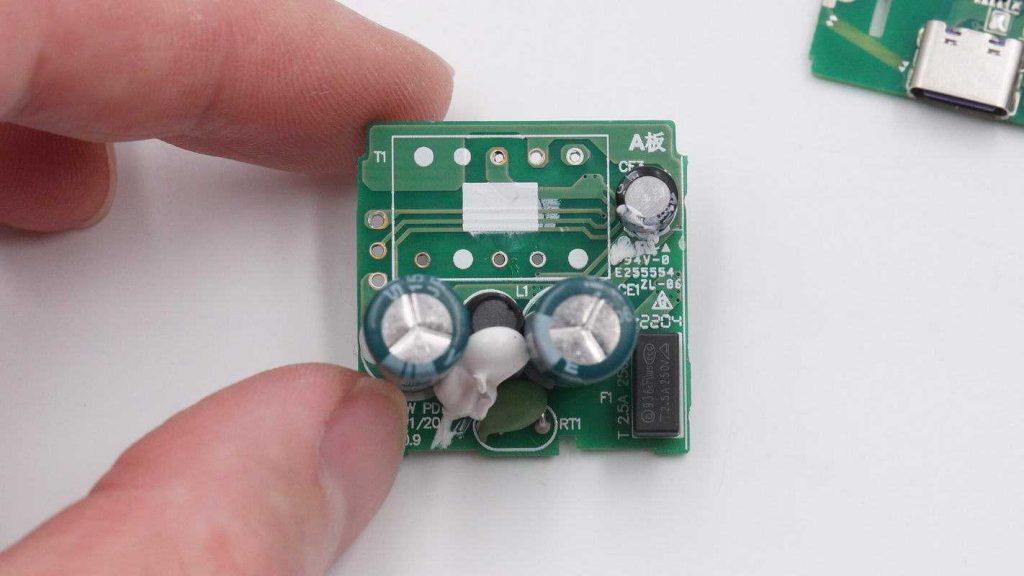

焊接操作将两片小板分开，在右上角标记为A板的初级侧部分，其上装配了NTC浪涌抑制电阻、保险丝以及电解电容等关键元件。

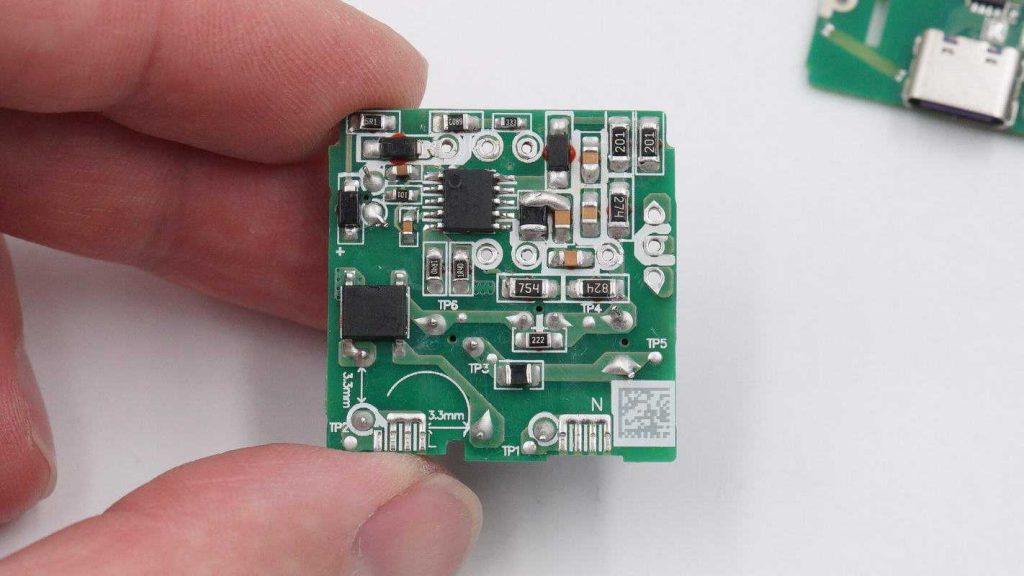

电路板的后侧部分装有整流桥和主要控制芯片，而初级控制芯片内部则集成了开关元件。
该输入端延时保险丝产自东莞市贝特电子科技股份有限公司，其出料编号为936，额定电流为2.5A，电压等级为250V，具备慢熔断功能，在充电器接入电源时，能够承受电解电容的充放电电流而不会发生熔断云开·全站体育app登录，具体规格为2.5A和250V。

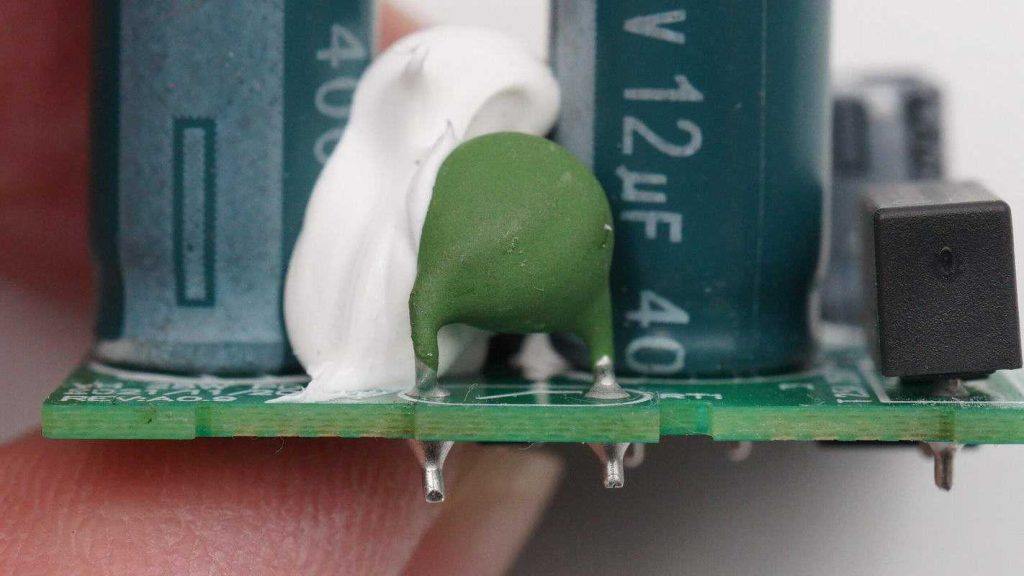

在输入端安装绿色NTC热敏电阻，该元件旨在抑制充电器在插电过程中产生的浪涌电流，并有效减少插电时的火花现象。

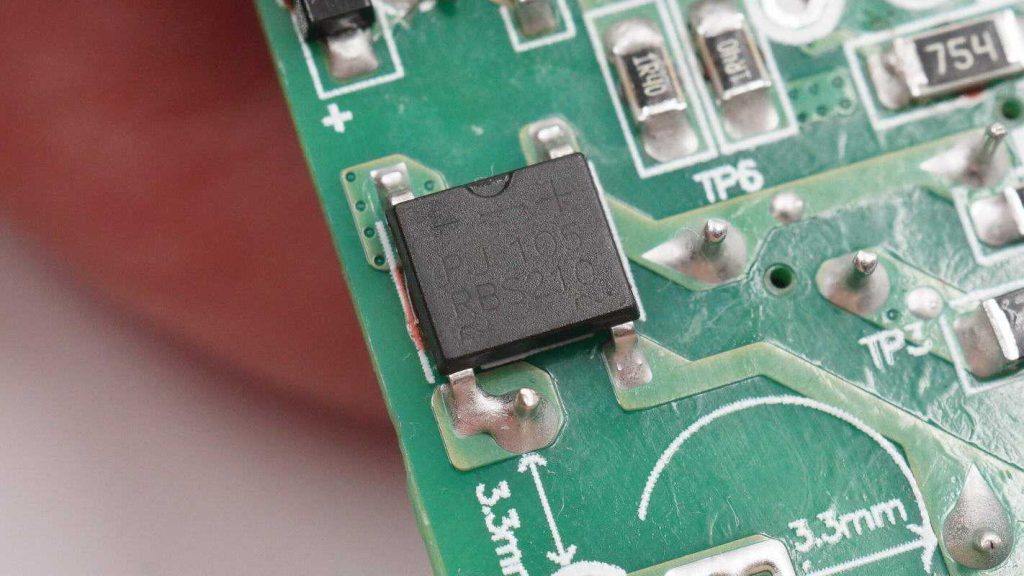

整流桥型号为RBS210，正向电流2A，耐压1000V。

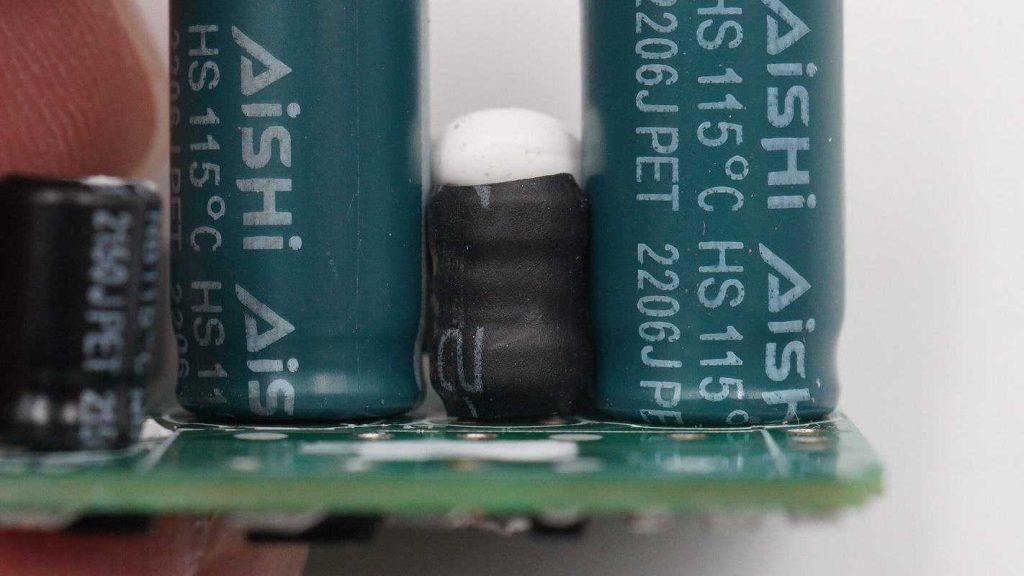

输入端的滤波电容源自AiSHi艾华品牌，属于HS系列，具备115℃的高耐热性能，其规格参数为400V和12μF。
工字差模电感特写，外套热缩管绝缘。

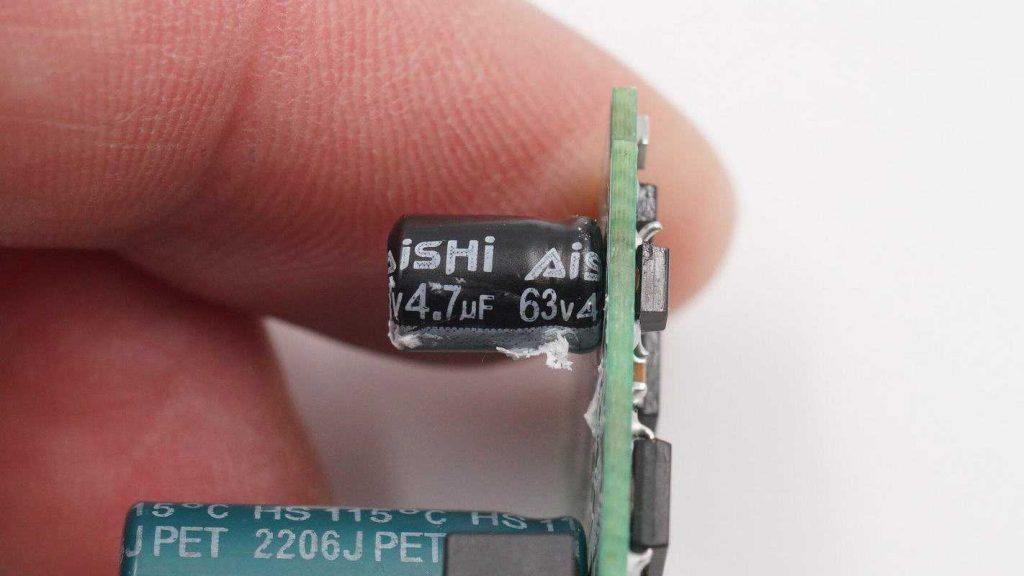

为主控芯片提供电能的滤波电容，产自AiSHi艾华品牌，其耐压值为63伏特，容量为4.7微法拉。
