一、什么是电流互感器
电流互感器，亦称CT，是一种基于电磁感应原理设计的设备，其主要功能是将一次侧的较大电流转换为二次侧的较小电流进行测量，且二次侧的电流与一次侧的电流之间存在一定的比例关系。这种互感器主要由闭合的铁心和绕组构成。电流互感器的一侧绕组匝数不多，被接入需测量的电流线路中，故能承载线路中的全部电流；而另一侧绕组的匝数较多，连接至测量仪表和保护回路。在工作过程中，电流互感器的二次侧回路始终保持闭合状态（不可开路），从而使得测量仪表和保护回路中串联线圈的阻抗变得极低，使得电流互感器的工作状态几乎等同于短路。
二、工作原理

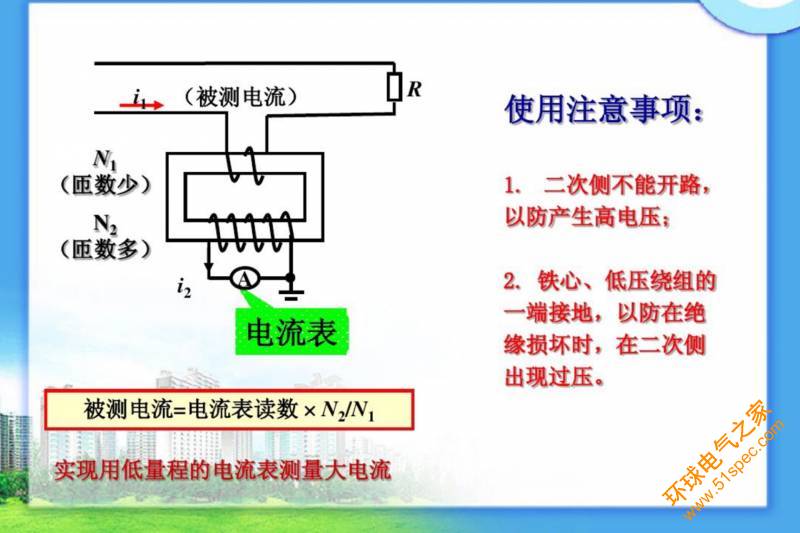

电流互感器与变压器在运作原理上具有相似性，都是基于电磁感应的原理。变压器主要改变的是电压，而电流互感器则负责变换电流。在电流互感器中，连接被测电流的绕组，其匝数为N1，这一部分被称为一次绕组，亦称作原边绕组或初级绕组；与之相连的测量仪表的绕组，其匝数为N2，这部分则称为二次绕组，又称副边绕组或次级绕组。电流互感器的一次绕组电流I1与二次绕组电流I2之间的比值，被称作实际电流比K。当电流互感器在额定电流条件下运行时，其电流比被称为电流互感器的额定电流比，并以Kn来表示。
Kn=I1n/I2n
电流互感器的主要功能在于将数值较大的初级电流，按照一定的比例缩小，转化为数值较小的次级电流，从而应用于保护、测量等方面。以变比为400比5的电流互感器为例，它能够将实际上的400安培电流，转换成5安培的电流。
三、电流互感器分类
根据安装场所的不同，可以分为室内型和室外型两种。通常情况下，电压等级在35千伏及以上的设备多采用室外型安装。
2、按照绕组匝数分：单匝式、多匝式
依据高压与低压的连接方式，可以分为无线电电磁波连接、电容器连接以及光电器件连接三种类型。
根据安装方式的不同，可以分为以下几类：贯穿式电流互感器、支柱式电流互感器、套管式电流互感器以及母线式电流互感器。
5、按用途分：测量用电流互感器和保护用电流互感器。
根据绝缘介质的种类，可以分为干式、浇注式、油浸式以及气体绝缘等不同类型的电流互感器。
7、按电流变换原理分：光电式电流互感器和电磁式电流互感器。
三、电流互感器选型参数
1、额定电压：电流互感器额定电压应大于装设点线路额定电压。
在选择电流互感器的变比时云开·全站体育app登录，需依据单次负荷电流计算结果Ic来确定。通常，计量用途的电流互感器变比应确保其一次额定电流I1n不低于线路中的实际负荷电流（即计算出的电流c）。例如，若线路负荷计算电流达到350安培，那么电流互感器的变比应选为400/5。对于保护用途的电流互感器，为了满足准确度的要求kaiyun.ccm，可以适当选择较大的变比。
3、准确级：
电流互感器校验精度达到0.1S级，其误差仅为0.1%，这种设备常被用于对计量级电流互感器的准确性进行检验。
电流互感器的计量精度达到0.2S级，等级为0.5。其误差范围在0.2%至0.5%之间，这些数据是进行电费结算的重要依据，并且在某些特定情况下，0.5级的精度也会被采纳使用。
电流互感器按照测量级别可分为0.5级、1.0级以及2.0级等不同等级，这些级别的电流互感器通常被应用于电流表的测量工作。
确保电流互感器测量精确度：涵盖10P10、10P20、5P10、5P20等多种型号，其中精度所指：以10P10为例，指电流互感器所测电流不超过额定电流的10倍时，其误差应控制在±10%范围内。
在一些特定情境下，存在更为精确的电流互感器，例如0.005级和0.05级等，这些设备的应用场景相对较少。
额定容量需满足的条件是，电流互感器的二次额定容量必须超过实际二次负载，而实际二次负载的范围应在25%至100%的二次额定容量之间。二次侧的负载阻抗由容量决定，而负载阻抗的高低又直接关系到测量或控制的精度。负载阻抗的大小主要受到测量仪表和继电器线圈电阻、电抗以及接线接触电阻、二次连接导线电阻等因素的影响。
四、电流互感器接线方式

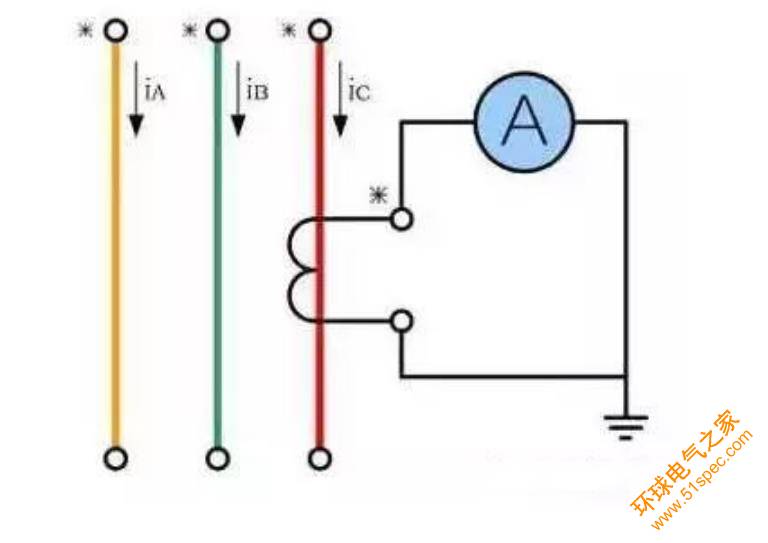

单相式接线法仅由一个电流互感器构成，其接线过程相对简便。此方法适用于对小电流接地系统中的零序电流进行检测，同时亦可用于测量三相对称电流或实施过负荷保护。

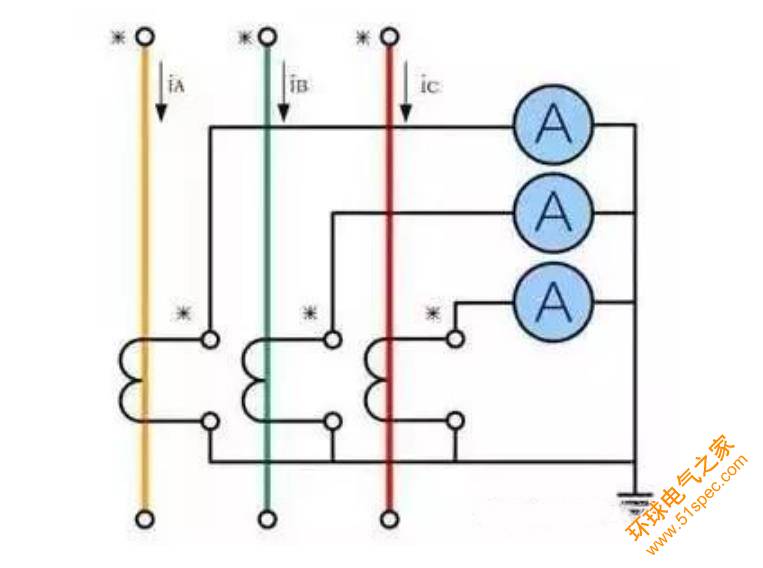

三相完全星形接法，亦称全星形接法。此接法通过三台电流互感器与三只继电器按照星形进行连接。通常用于大接地电流系统的测量与保护回路，能够监测并反映任意一相的电流变化，无论其形式如何。

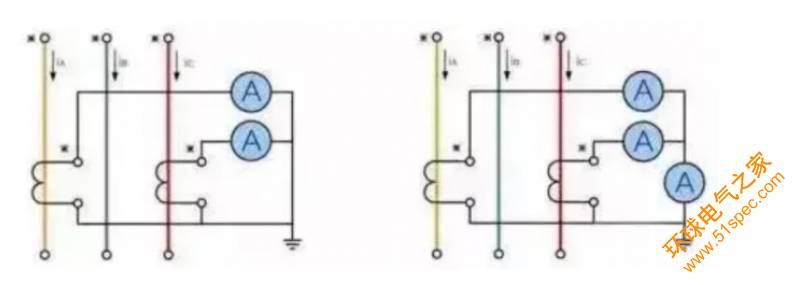

两相不完全星形接线方式，即在A、C两相安装电流互感器，并分别与两只电流继电器相连接。这种方式通常应用于小电流接地系统的测量与保护回路。因为该系统缺乏零序电流，所以另一相的电流可以通过计算得出。它能对各种相间故障作出反应，但无法全面反映接地故障。
三角形接线方法涉及将三相电流互感器的二次绕组按照极性顺序首尾相连，形成类似三角形的结构，极性顺序绝不能颠倒。此类接线方式主要应用于保护二次回路中的转角部分，或者用于滤除短路电流中的零序成分。
两相电流差接线系统由两台电流互感器与一只电流继电器构成。此方式仅适用于三相三线制电路。其优势在于不仅减少了电流互感器的使用数量，而且通过一块继电器即可监测三相电路中的各种相间短路问题开yun体育app官网网页登录入口，即用最少的继电器实现了三相过电流保护，从而降低了投资成本。
