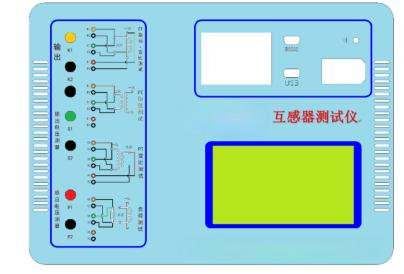

装置面板结构如下图
K1、K2 端子：试验电源输出
绿黑S1、S2端子用于输出电压的回测，而红黑P1、P2端子则是感应电压的测量端子。
液晶显示屏：中文显示界面 232串口U盘接口打印机
1.3范围参数
该设备可测量从0至180伏均方根电压、12安均方根电流以及18安（峰值）的变比，其测量范围涵盖1至40000，精度达到±0.2%。
相位测量精度可达±5分钟，分辨率为0.5分钟；直流电阻测量范围为0至300欧姆，精度为2%±2毫欧；交流负载测量范围为0至1000伏安，精度为2%±0.2伏安；电源电压为交流220伏±10%，频率为50赫兹。
操作方法
2.1 电流互感器试验
2.1.1 试验接线：
依据表格中对该CT试验项目的具体说明，应参照图1或图2所示进行线路连接。需要注意的是，在相同的CT设备中，其他绕组应保持断开状态，CT的一次侧一端必须接地，同时，整个设备也应接地。
电阻 励磁 变比 负荷 说明 相应接线图
√ 测量CT二次绕组直流电阻 图1，一次侧可不接
√ √ 测量CT二次绕组电阻、励磁特性 图1，一次侧可不接
进行CT二次绕组电阻值的测定、励磁特性的分析、变比和极性的识别，如图1所示。
√ 测量CT二次负荷 图2

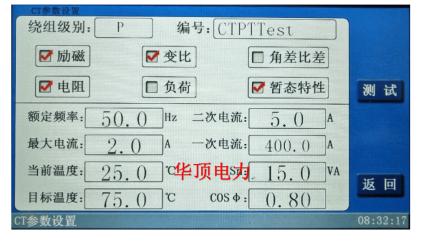

在主界面进行2.12参数的配置时，需点击“CT测量”选项，随后将进入CT参数的设置页面，具体界面如图所示。

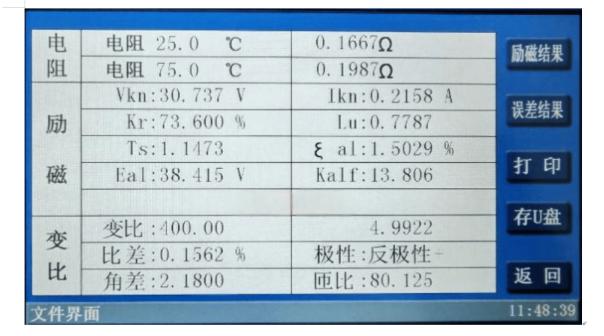

CT测试结果说明
实验数据展现了计量、P、PR、PX、T、TPS、TPX、TPY、TPZ等各项指标的详细描述。
直接测量得到的电阻值，其计量单位为欧姆，目前对温度二次侧所进行的直流电阻测试，结果均为正确无误。
对电阻进行75℃的校准，单位为欧姆，并将该值换算至75℃环境下的二次侧直流电阻值。
励磁的拐点电压与电流的单位分别是伏特和安培，依据标准规定，当拐点电压提升至原值的110%时，拐点电流则会增至其原值的150%。
Lu型不饱和电感，其单位为亨利（H），其励磁曲线中线性段的平均电感值测量结果为：√，√，√，√kaiyun.ccm，√，√，√，√。
Kr代表剩磁系数，它是剩磁通量与饱和磁通量的比例关系。
二次时间常数，以秒（S）为单位，指的是在二次接额定负荷时，系统达到稳定状态所需的时间常数。
Eal的极限电动势，以伏特为单位，依据CT铭牌上的信息以及75摄氏度下的电阻值进行计算得出。
在复合误差ξal达到极限电动势Eal或额定拐点电势Ek时，该误差值将呈现。
峰瞬误差ξ 极限电动势 Eal 下的峰瞬误差 √ √ √
准确限值系数 实测的准确限值系数 √ √
仪表安保系数 实测的仪表保安系数 √
对称短路电流倍数Kssc，其实测值分别为：√，√，√开yun体育app官网网页登录入口，√。
暂态面积系数 实际的暂态面积系数 √ √ √
计算系数Kx 实测的计算系数 √
额定拐点电动势Ek √
Ek 对应的 Ie 额定拐点电势对应的实测励磁电流 √
额定Ual 额定等效二次极限电压 √
Ual所指的Ial额定等效二次极限电压，其对应的实测励磁电流为√。
确保变比在额定负荷条件下，实际电流与额定电流的比值保持一致，经多次验证无误。
测试对象中的二次绕组与一次绕组的实际匝数比例，经过严格核实，结果一致无误。
电流误差在额定负荷条件下，其比值差表现优异，连续多次测量均显示为√。
相位差 额定负荷下的相位差 √ √ √ √ √ √ √ √
极性CT扫描中，存在一次和二次极性之间的关联，这种关系可分为同极性（即减极性）和反极性（即加极性）两种情形。
匝比误差 实测匝数比与额定匝比的相对误差 √ √
负荷测试，具体为实测负荷，其单位为VA，同时，CT二次侧的实测负荷也进行了多次验证。
功率因数，即实际负荷的功率因数，经过多次测量，结果均为√。
阻抗的计量单位为欧姆，而电流互感器二次侧的实际测量阻抗值连续多次均为一致。
2.2 电压互感器试验
2.2.1 试验接线：
依据所列表格中对 PT 试验项目的具体说明，应参照图1或图2所示进行相应的接线操作。
电阻 励磁 变比 负荷 说明 相应接线图
√ 测量PT二次绕组直流电阻 图3
√ 测量PT二次绕组电阻、励磁特性 图3
√ 测量PT二次绕组电阻、励磁特性、变比、极性 图4
√ 测量PT二次负荷 图5

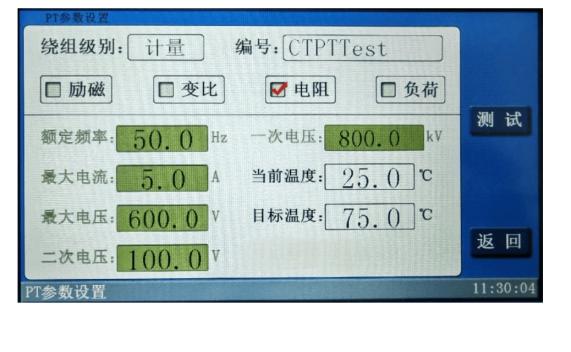

在2月22日的参数配置过程中，您需要在主界面中挑选“PT测量”选项，随后将进入PT参数的设置页面，具体操作界面如图所示。
1、 绕组级别：计量、P 2个级别
2、 编号：可输入12位字母或数字
3、可勾选相应的测试项目：电阻、励磁、变比、负荷
3、 额定频率：根据被测设备实际运行频率设置
4、 最大电流：测试时仪器输出的最大交流电流
5、 最大电压：测试时仪器输出的最大交流电压
6、 二次电压：PT二次侧额定电压
7、 一次电压：PT一次侧额定电压
8、 当前温度：测试时，绕组温度
9、 目标温度：校正温度值
特点
该设备功能完备，不仅能满足不同类型CT（包括防护型、计量型、TP型等）在励磁特性、变比、极性、二次绕组直流电阻、二次负荷、比差和角差等方面的测试需求，而且适用于多种电磁式PT在励磁特性、变比、极性、二次绕组直流电阻、比差和角差等方面的测试要求。
提供拐点电压/电流值、误差曲线（包括10%和5%两种误差范围）、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数（Ts）、剩磁系数（Kr）以及饱和与不饱和电感等相关参数。对符合GB1208（IEC60044-1）、GB16847(IEC60044-6)、GB1207等互感器标准的测试进行执行，同时根据互感器的种类和等级自动决定适用的测试标准。华顶电力依托于先进的低频测试方法，能够有效应对高达45KV的CT测试需求。界面设计简洁美观，采用全中文的图形操作界面。
该装置能够保存两千组测试信息，即便断电也不会丢失数据。完成试验后，可以将数据通过U盘导入至个人电脑kaiyun全站网页版登录，并利用软件进行数据解析，进而制作出WORD格式的报告。测试过程简便快捷，只需一键即可完成CT的直阻、励磁、变比及极性测试。此外，除了负荷测试之外，CT的其他测试项目均采用统一的接线方法。在完成参数设置后，只需轻点“测试”按钮，即可启动测试流程。

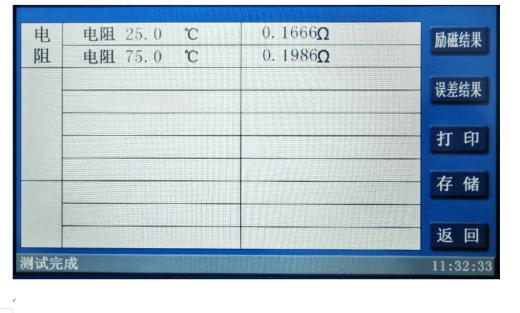

2.2.3实验结果，如下图：
PT测试结果说明
实验结果 描述 计量
直接测量得到的电阻值，其单位为欧姆，目前温度下二次侧所测得的直流电阻值为正确无误。
对电阻进行75℃的校准，单位为欧姆，并将该值换算至75℃环境下的二次侧直流电阻值。
励磁时的拐点电压与电流的单位分别是伏特和安培。依照标准规定，当拐点电压提升至原值的110%时，相应的拐点电流将增至其原值的150%。
变比 变比 额定负荷或实际负荷下的实际电流 比 √ √
匝数比 被测试的二次绕组与一次绕组的实 际匝比 √ √
极性PT在第一次和第二次的极性表现上，存在两种情况，即同极性/负极性以及反极性/正极性。
负荷 实测负荷 单位：VA，CT 二次侧实测负荷 √ √
功率因数 实测负荷的功率因数 √ √
阻抗 单位：Ω，CT 二次侧实测阻抗 √ √

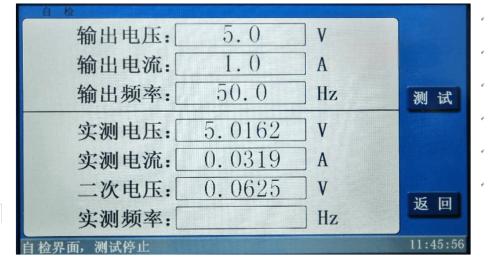

2.3 自检，在主界面点击“自检”，进入自检界面，如下图
输出电压：设定输出电压
输出电流：设定输出电流
输出频率：设定输出频率
进行接线操作时，需对电压值进行测试，具体做法是将K1端子与S1、P1端子进行短接，同时将K2端子与S2、P2端子短接，此步骤旨在检验电压值。
测试电流值，将K1端子和K2端子短接，用来测试电流值。

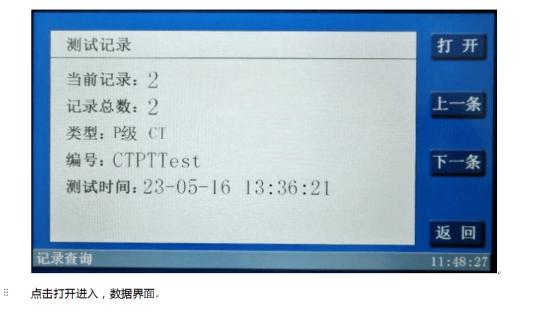

进行数据检索操作时，需在主界面点击“数据查询”按钮，随后将跳转至数据查询页面，具体界面展示如图所示。
点击励磁结果、误差结果分别显示励磁曲线，误差曲线

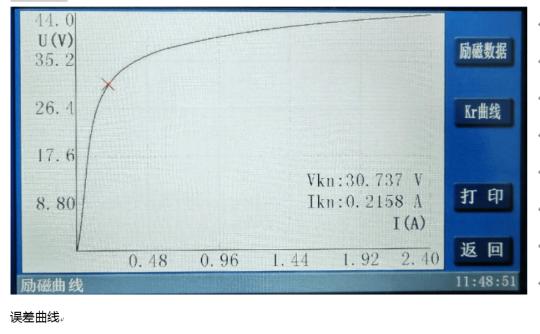

励磁曲线
