我们今天将通过一段3D动画，详细剖析气缸的工作原理，以便全面掌握其内部构造。
今天我们了解一下气动技术的核心—— 气动执行元件：气缸。
气缸的基本构造
所谓气动执行元件，指的是一种利用压缩空气作为动力源的装置，它能促使机构进行直线运动、摆动以及旋转动作。

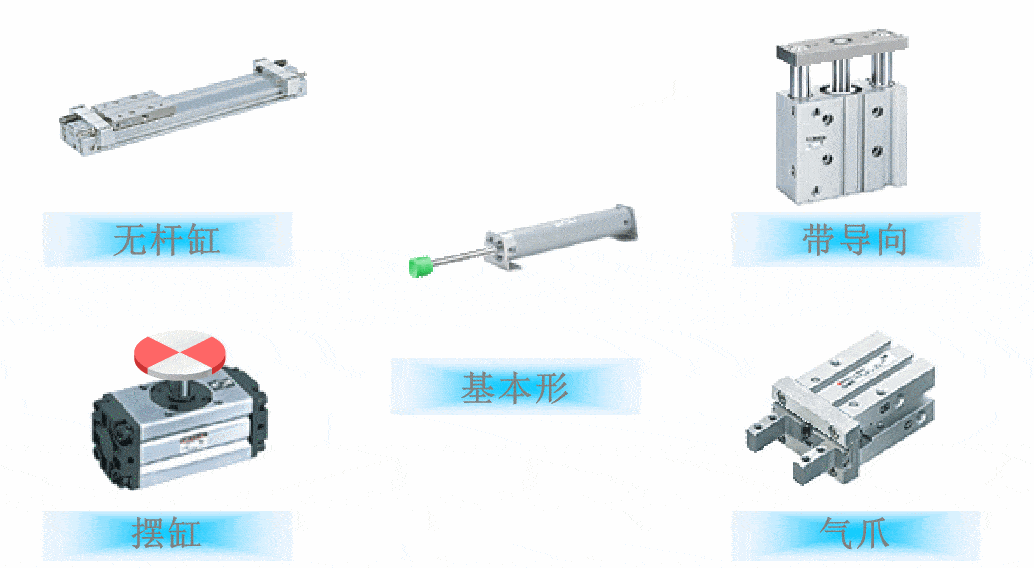

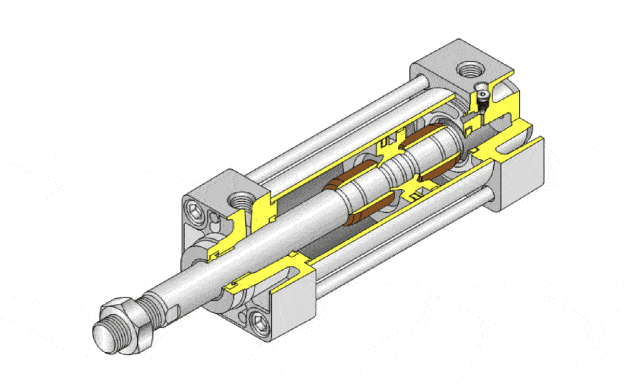

上图中展示的执行部件，其动作形式颇为多样，以我们最为熟知的普通气缸为例，不妨一探其内部构造。请看官仔细观察：
那么疑问产生了，大家是否观察过上方的图片，能否辨识出它究竟属于单作用气缸还是双作用气缸呢？
如果有些朋友们感到困惑不解，那么在深入讲解之前，我们不妨先对气缸的种类进行一番简要介绍。
气缸的分类
单作用气缸：
活塞在一侧进行供气，由此产生的气压推动活塞向前移动并产生推力，而当弹簧或重力作用时，活塞则会恢复原位。
即便你独自一人，你也可以在壁球馆尽情挥洒汗水。壁球会因反弹力而回到你的手中。
双作用气缸：
气缸活塞 两侧都有气压力，来实现 前进或后退动作。
因此，若是另选一次云开·全站体育app登录，结果便是——你幸运地邂逅了你的梦中女神，此刻你便有机会与她一同挥拍打羽毛球。
气缸的缓冲
然而，气缸存在一个缺陷，若未配备缓冲设备，活塞在达到行程末端时，尤其是那些行程较长、运动速度较快的气缸，其撞击端盖的动能会相当大，这极易导致零件受损，从而缩短气缸的使用寿命。
更不用说，由冲击引发的噪声极其危险。若一个未配备消音设备的气缸噪声达到70分贝，那么整个工厂的噪声水平将升至140分贝，仿佛置身于喷气式飞机起飞的跑道旁。
这已经触及了人类所能承受的极限，痛苦不堪，若持续如此，你的智力水平也将变得十分糟糕...
如何解决这些问题呢？

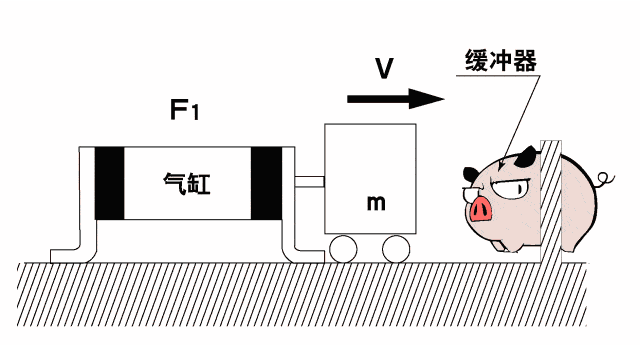

我们的设计团队对气缸实施了缓冲机制。借用春晚《卖车》中的一句俗语：猪要是撞到了树上，那可就轮到你自己去撞猪了。
我们的产品设计师在设计中，为了规避活塞与“树”发生碰撞的风险，宁愿选择让活塞撞击“猪”。
液压缓冲
首先，这是一种最为简便的气缸缓冲手段；其次kaiyun全站网页版登录，当活塞即将触及所谓的“树”时，可以在其前方安置一头柔软的“猪”；具体来说，就是在气缸的前端安装一个液压缓冲器。

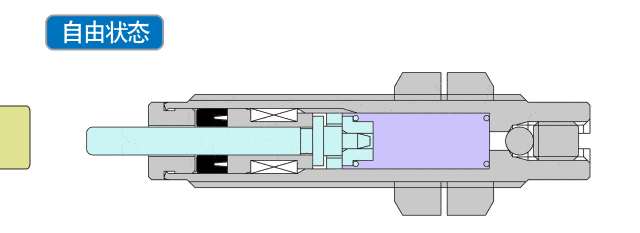

玩笑虽是玩笑，但我们必须谈及正事，接下来，请看液压缓冲的运作示意图：
以RBQ系列液压缓冲器为示范，我们采用了独到的阻尼孔构造，并选用矿物油作为工作介质，以此确保从高速轻载状态到低速重载状态的平稳过渡。
其特性涵盖从低能量至高能量宽泛区间，无需进行任何调整，便能确保能量吸收达到最优化状态。
橡胶缓冲

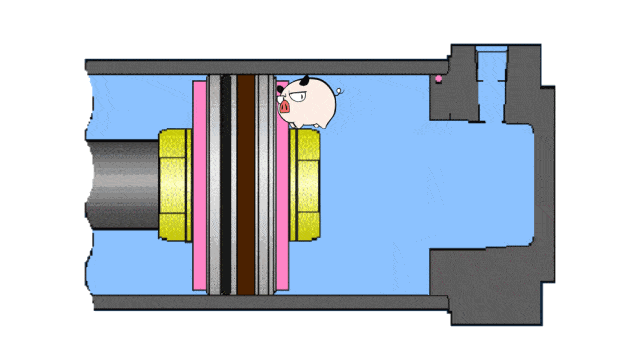

为了使工厂内的安装更为紧密，设计师们另辟蹊径，巧妙地将“猪”这一元素融入了气缸的设计之中。
这就是第二种方法： 橡胶缓冲。（活塞杆的两端设置了缓冲垫）
注意事项：
缓冲性能保持恒定，不可调整，当缓冲性能较低时，常应用于体积较小的气缸中，以减少动作时的噪音。
2）需要注意橡胶老化而导致变形、剥落等现象。
气缓冲
最终，设计师们摒弃了直接绘制具体形象的“猪”，转而采用了一种更为巧妙的手段，在气缸中创造出了一个无形却依然柔韧的“猪”。

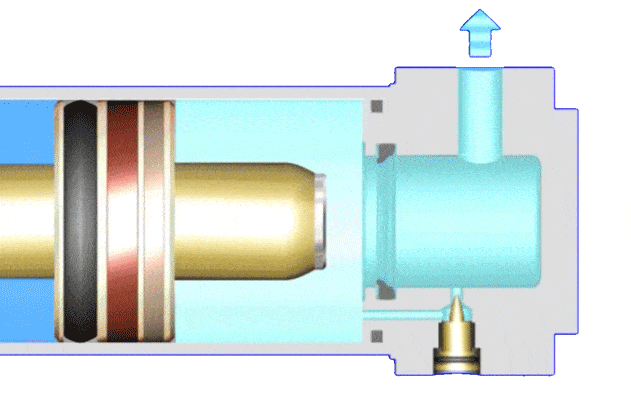

此乃第三种技术手段：气体减缓。活塞在运动过程中，缓冲套与密封圈协同作用，于某一侧构建一个密闭的气体空间，从而实现减缓效果。
缓冲腔中的气体唯有经缓冲阀方可排出。若缓冲阀开得极小，腔内压力便会迅速攀升，这种压力对活塞形成反向作用力，进而导致活塞速度降低，直至最终停止。
注意事项：
通过调整缓冲阀的开口大小，可以实现对缓冲效能的调整。开口越小，其缓冲效果越显著。
通过气缸动作产生的背压来达到缓冲效果。气缸背压较低，因此其缓冲性能也会相应减弱。操作过程中，需特别关注负载比和气缸运行速度的调节方式。
磁性开关
说到这里，我们已经明白了气缸是如何灵活运作的。然而，任何事物都有其运行规则，气缸的运动也不例外。它们是否都按照既定轨迹运行？是否存在越界的情况？那么，究竟由谁来负责监督这一过程呢？
此刻，我们将向大家正式推出磁性开关——该设备负责监测气缸是否已正确运行，并通过提供反馈信号，操控电磁阀以实现动作的切换。

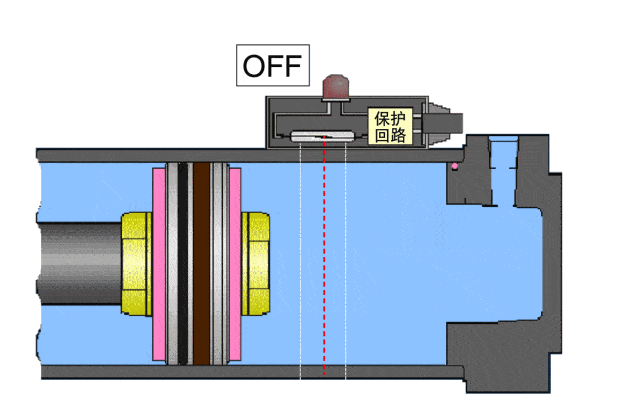

工作原理是：随着活塞的移动，磁环会接近或远离开关，导致开关内部的簧片因磁化作用而相互吸引或分离，从而产生电信号。
此设备的特点在于，无需在气缸行程的两端安装机控阀及其支架，也不必在活塞杆端部配备撞块，因此操作简便kaiyun.ccm，结构紧密，具备高可靠性，使用寿命长，成本较低，且开关响应迅速，因而得到了广泛的使用。
气缸的润滑
此外，必须强调润滑的重要性，其根本作用在于降低气缸运动对自身造成的损伤，从而有效提升气缸的耐用年限。
给油润滑：
使用油雾器，将润滑油混入压缩空气输送给气缸。
非给油润滑：
仅依赖内置的润滑剂，无需额外借助油雾设备来补充油脂；同时，此举可防止输送过程中油滴污染食品、药品的包装，避免对工业用化学染料的特性造成干扰，亦不影响检测设备的精确度。
注意事项：
若采用润滑油进行润滑，则必须持续使用，否则一旦中断，其使用寿命将迅速缩短。
