独立声卡如今的使用范围已远不如十几年前那般广泛，变得相当小众。如今，人们听音乐的方式不再主要通过电脑，因此对声卡的要求也更高了。我至今仍记得，十多年前我曾购买过一张二手的创新声卡（具备5.1声道和PCI接口），其目的就是为了在家中利用电脑搭建一个5.1声道的系统，以便享受环绕音乐或观看电影。

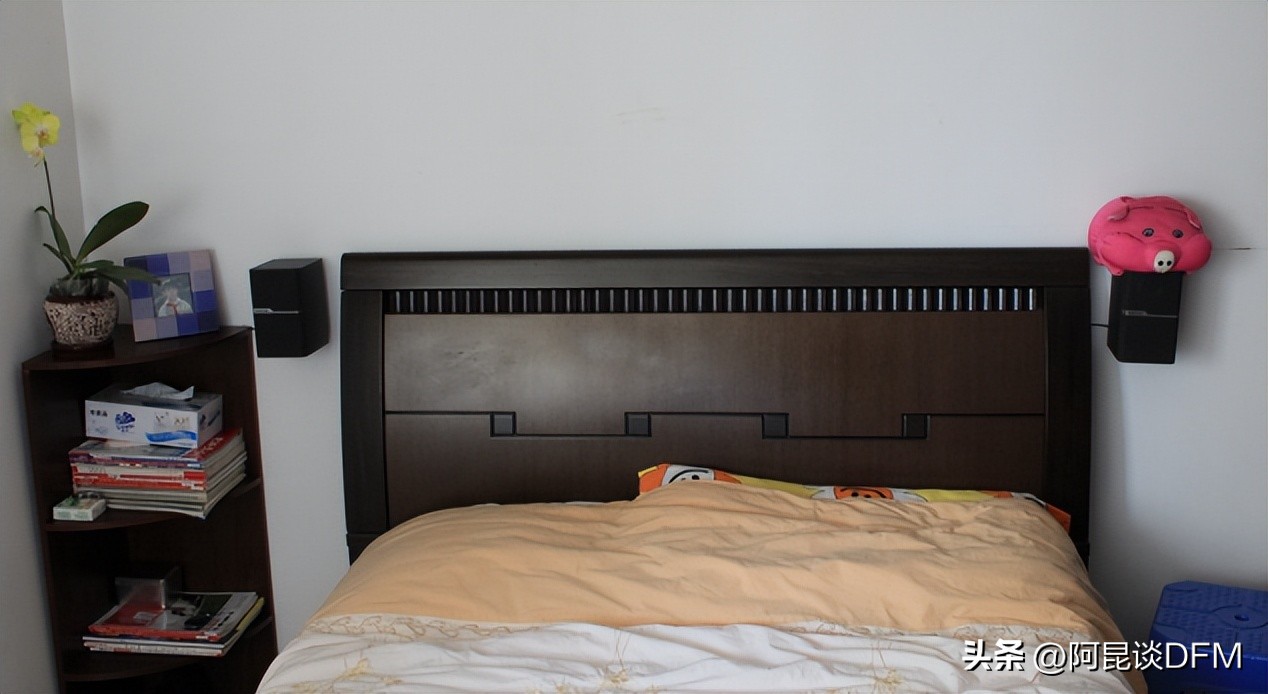

竟然发现了我多年前拍摄的影像，如今依然在使用，左右摆放着主音箱、中置音箱，还有低音炮，甚至在床头两侧各放置了一个环绕音箱（真是舒适至极）。尽管外观显得有些简陋，但确实可以通过电脑搭配独立声卡来满足需求。
当前时代，电脑主板自带的声卡性能尚可，此外，还有多种灵活配置的高端USB外置声卡可供选择，比如专为手机设计的“小尾巴”外置声卡，同时，高品质音乐设备的选择也极为丰富，因此，此类声卡的市场规模相较于以往已逐渐缩小。

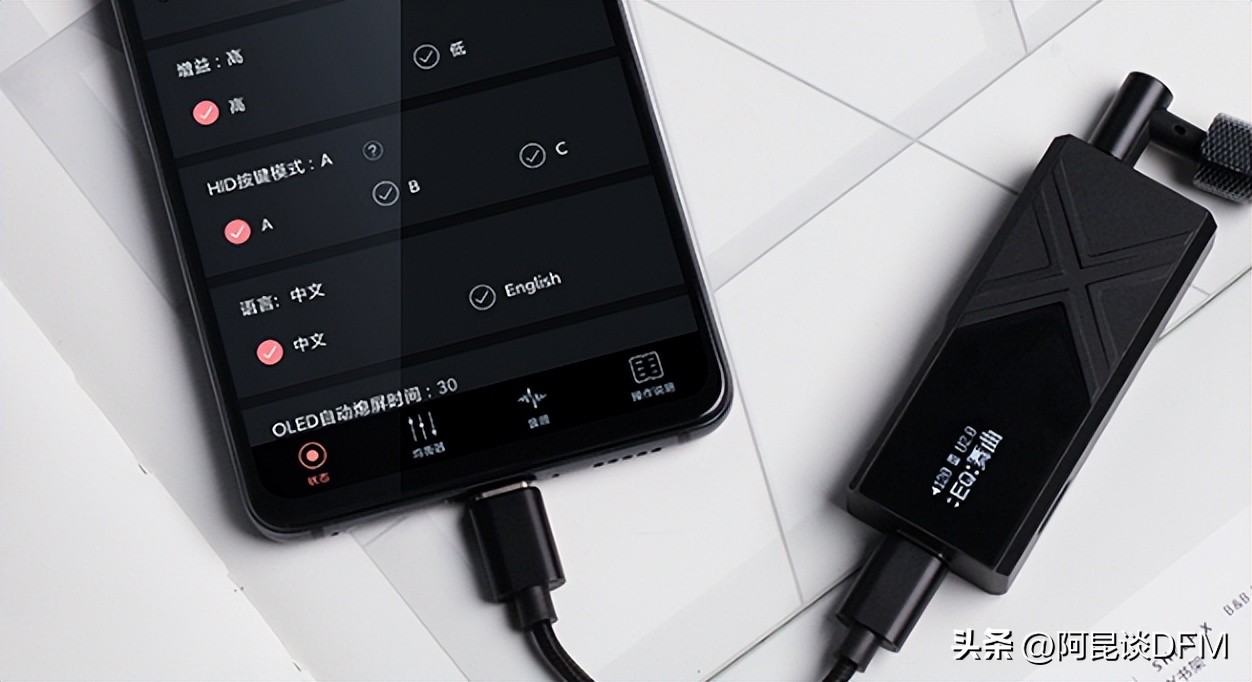

手机用的usb声卡-俗称“小尾巴”
然而，为何创新依然生产这种声卡，又是为了服务哪类用户？你或许认为这是一种过时的“古董”级声卡，但在创新品牌的产品系列中，它实际上在若干个技术要求极高的应用场景中表现不俗，甚至使得其生产至今未曾间断。
型号：Audigy Rx 这是一个支持7.1多声道的声卡
提及拆解声卡只是开个玩笑，实则独立声卡本质上是块裸露的PCBA板，更确切地说，是揭开包装盒，接下来我要亲自打开看看。

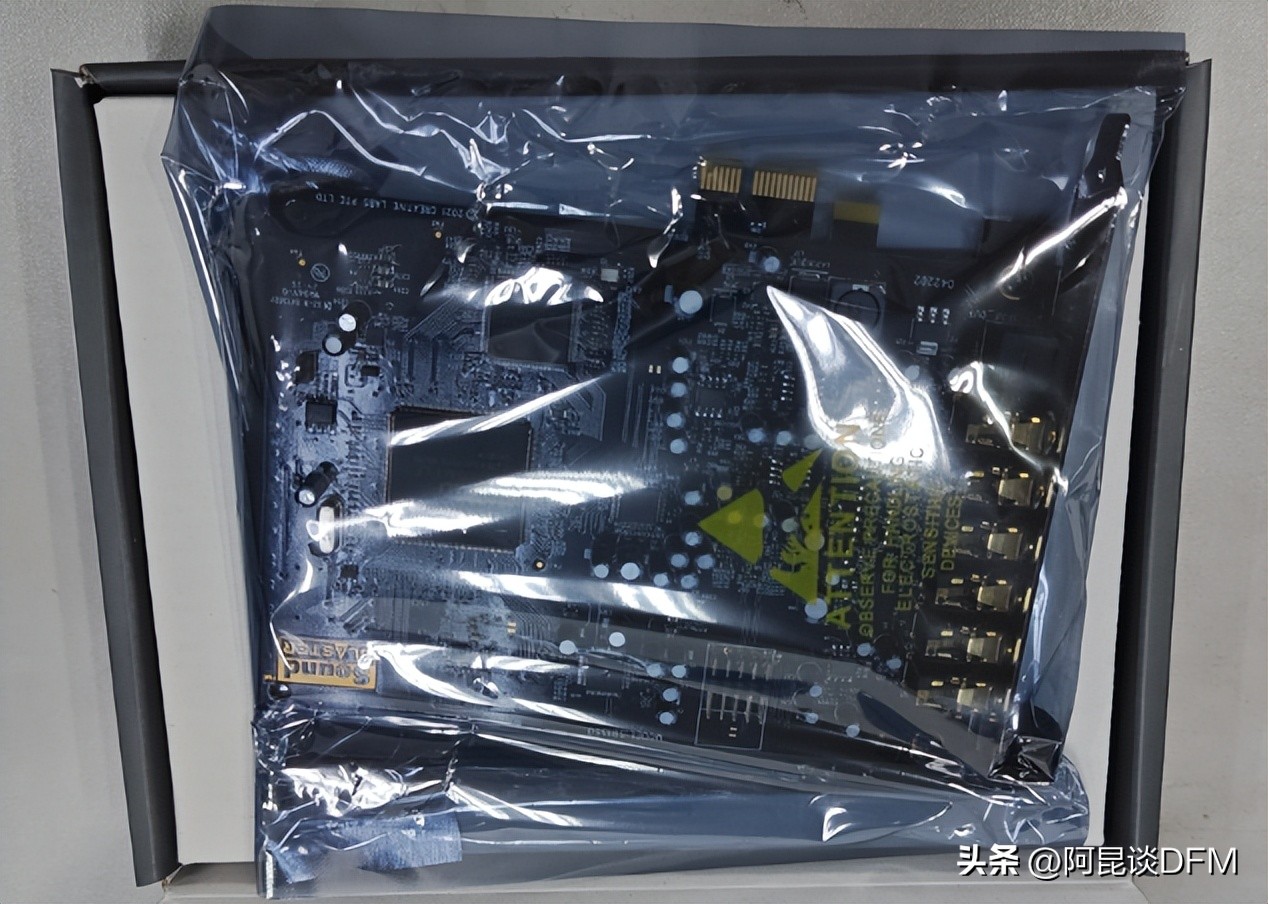

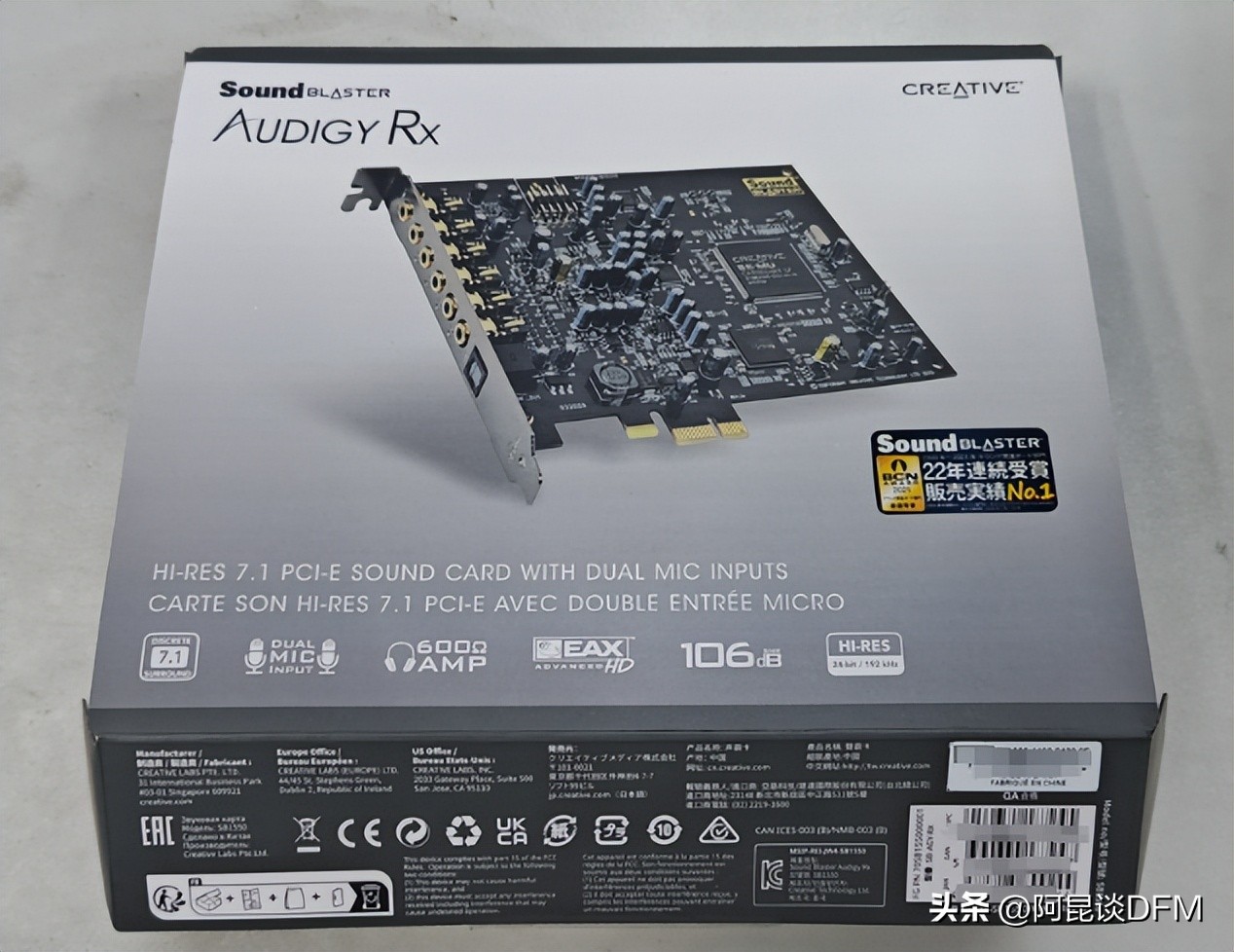

包装盒
这款创新声卡的PCB板使用了黑色油墨进行阻焊处理，给人一种较为高端的感觉。需要特别指出的是，无论是采用绿色油墨还是黑色油墨，实际上的PCB板性能并无差异，它们之间的区别仅在于颜色，而且成本上也是完全相同的。
使用黑色于裸板在视觉上确实给人以高端且沉稳的印象，尤其在高端电子产品中这一设计应用颇为普遍。这是由于消费品的外观设计要求至关重要，尤其是那些无外壳的PCBA产品，其设计目的在于为用户带来一份心理上的安心。相较之下，在工业产品领域，例如工业控制机、服务器等，黑色却并不常见，多数情况下采用的是普通的绿色。
黑色所带来的优势在于其视觉上的高级感，此外，它还能较为轻松地掩盖电路板上的走线和过孔，使其不那么显眼，从而有助于提升外观的整体美感。然而，这也伴随着一定的不足，那就是在维修时可能会遇到不便，因为线路的辨识度不高，因此在使用黑色时需要仔细权衡利弊。
金手指设计用于连接至电脑，实现与电脑间的数据传输和电力供应。之所以选择金属金作为材料，是因为其不易氧化、接触电阻较低且耐磨（即便频繁插拔也不会影响接触电阻），这有助于确保信号传输的稳定性，从而提升整体可靠性（与内存条相当）。
这个所谓的“金手指”运用的是电镀技术，即通过电镀手段制造，由此得到的金质较为坚固，耐磨性佳。因此，用于频繁插拔的连接件或对品质要求极高的按键（例如早期的功能手机按键）通常会选择电镀金工艺。此外，这种硬质金还有一个重要指标，那就是厚度，自然是越厚越理想，但相应的成本也会非常高。以下是一些可供参考的参数：
注：1 μ′′=0.0254 μm
这种金被称为化金或软金，通过化学手段在PCB焊盘上进行处理，主要用于焊接，但其耐磨性相对较弱。其厚度不宜过厚，因为过厚可能会降低焊接质量kaiyun.ccm，通常厚度控制在1至3微英寸之间。
这款声卡采用的焊接技术清晰可见为金面焊接，这种焊接工艺确保了卓越的质量，同时对于音频信号的传输也起到了积极的促进作用。
某些低档产品亦采用此种软金替代硬件组件，此举有助于削减成本（然而，必须综合考虑产品质量与使用寿命，否则便涉嫌以次充好）。

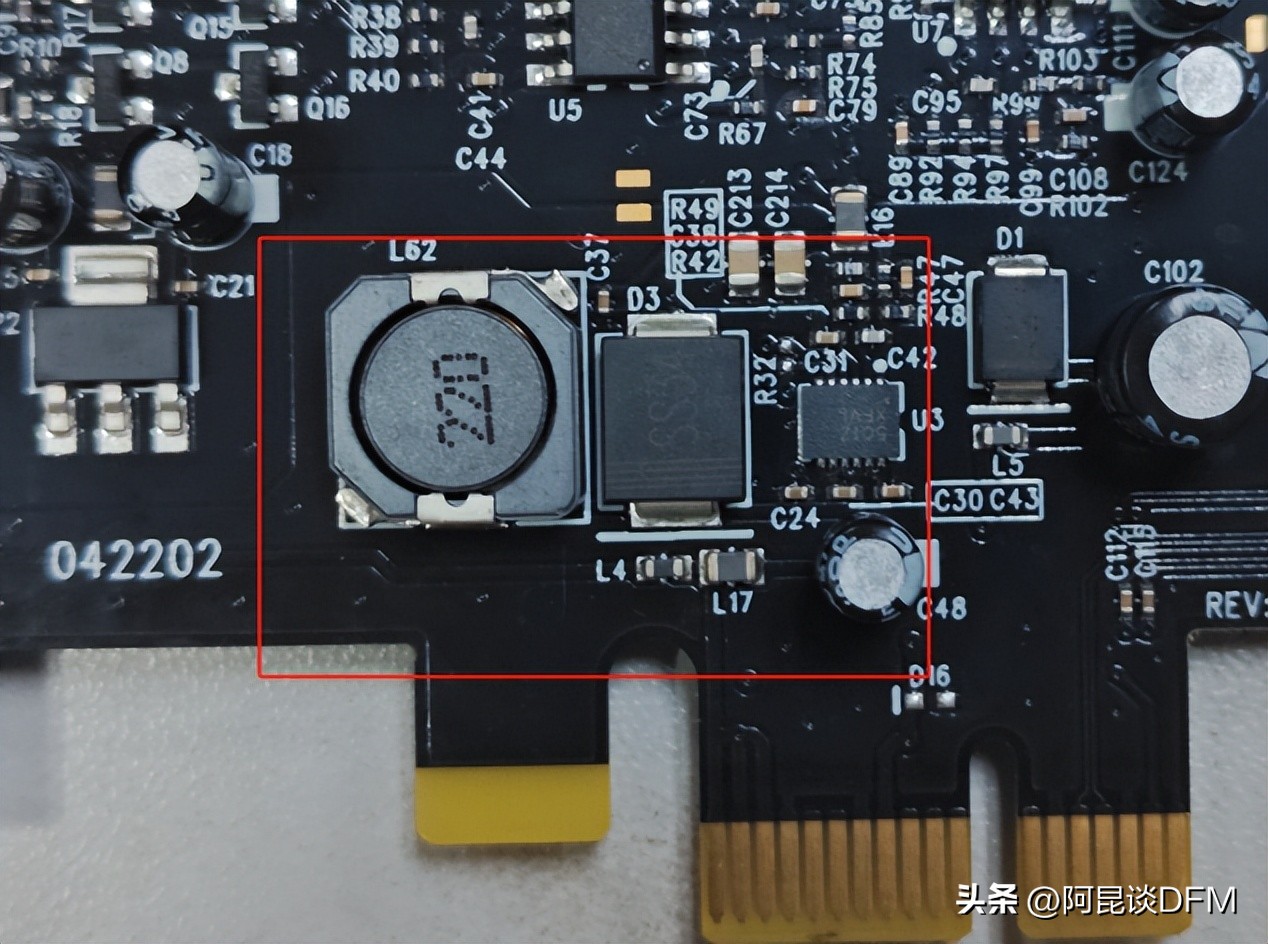

观察这个装置中的大电感、二极管以及旁边的芯片，便能判断出它是一款DCDC芯片；PCI-E接口提供的12V电源，通过DCDC电路转换，最终输出为5V或3.3V，并供应给下一级电路。
这款创新声卡的“小金标”竟然是真的镀金。难以确定这声卡板是整个板面都进行了金镀处理，还是仅仅对焊盘进行了镀金。这两种做法的成本差异极大，因为如果整个板面的铜皮都镀了金，那么可能需要刮去油墨才能看清楚。对于一些高端音频产品，如果再加上公司有足够的财力支持，或许就会采取这种做法。

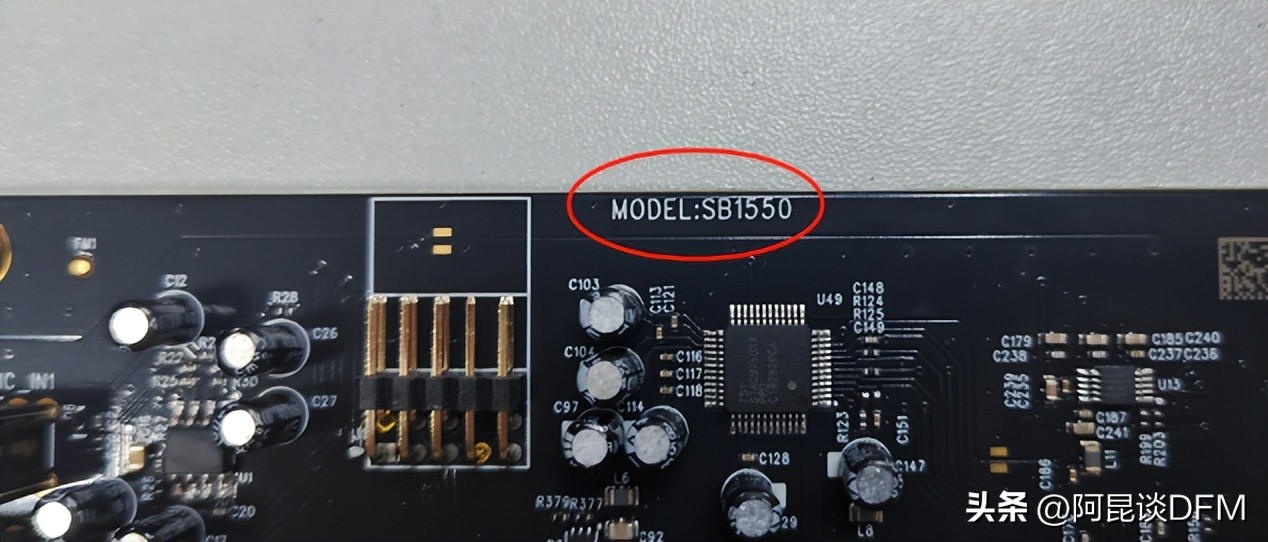

这电路板型号叫SB1550

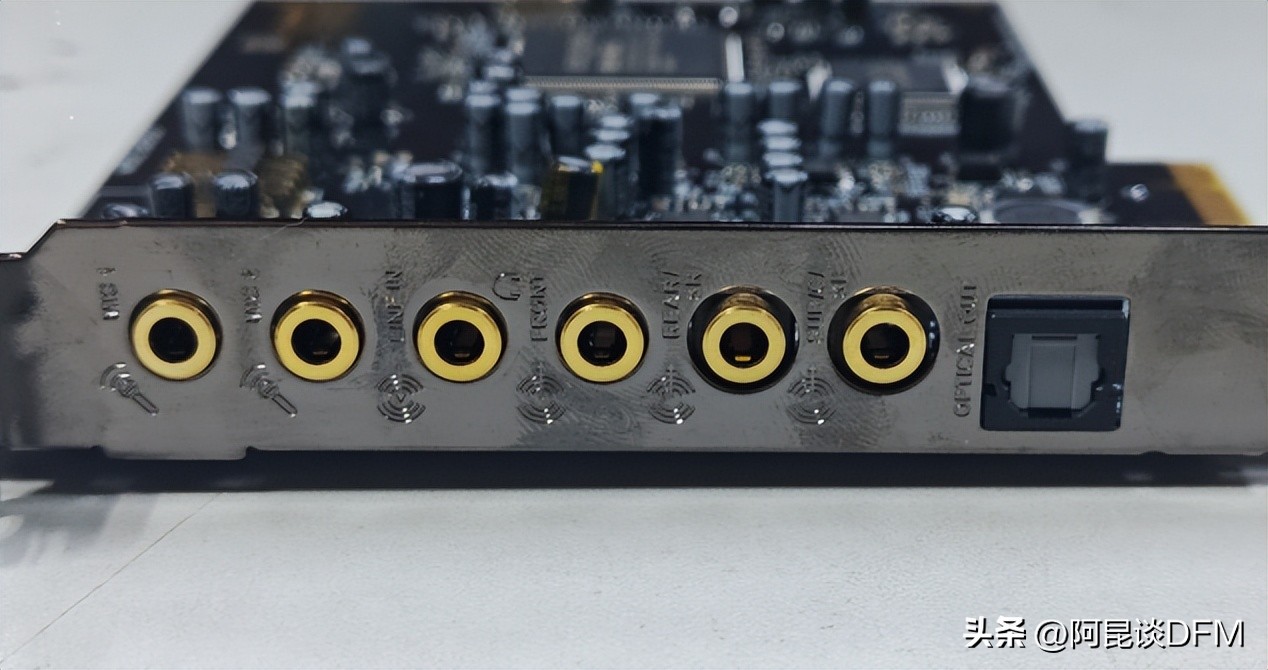

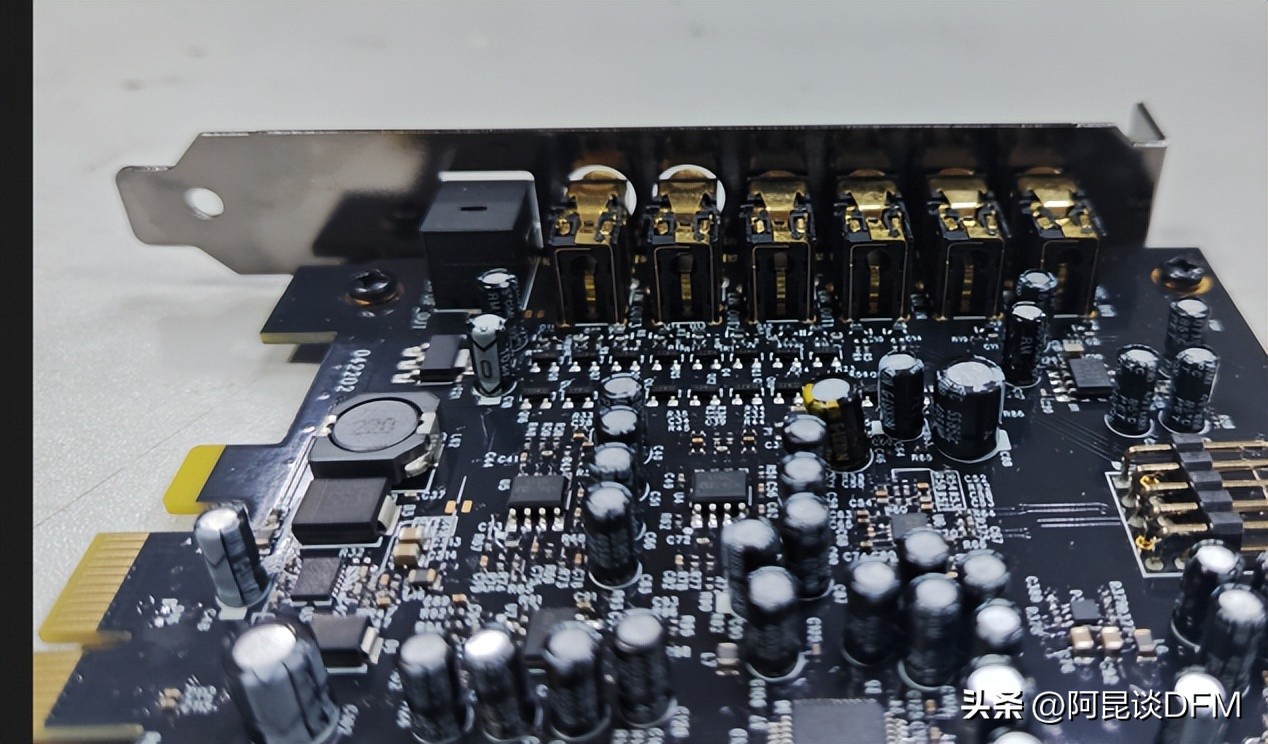

这一排的3.5音频接口非常耀眼夺目，选材上乘，且音频接口的金属部分经过了电镀处理。
连接上述信号时，损耗更低。此外，即便长期使用，也不会发生氧化现象，其稳定性也得到了充分保障。反观我们日常使用的普通产品，耳机孔很快就会出现接触不良的问题，这实际上是由于其表面易于氧化，进而导致接触电阻增大。
该音频座连接器选材上乘，尽显高端与奢华气质，此外，这款声卡还配备了光纤输出接口。

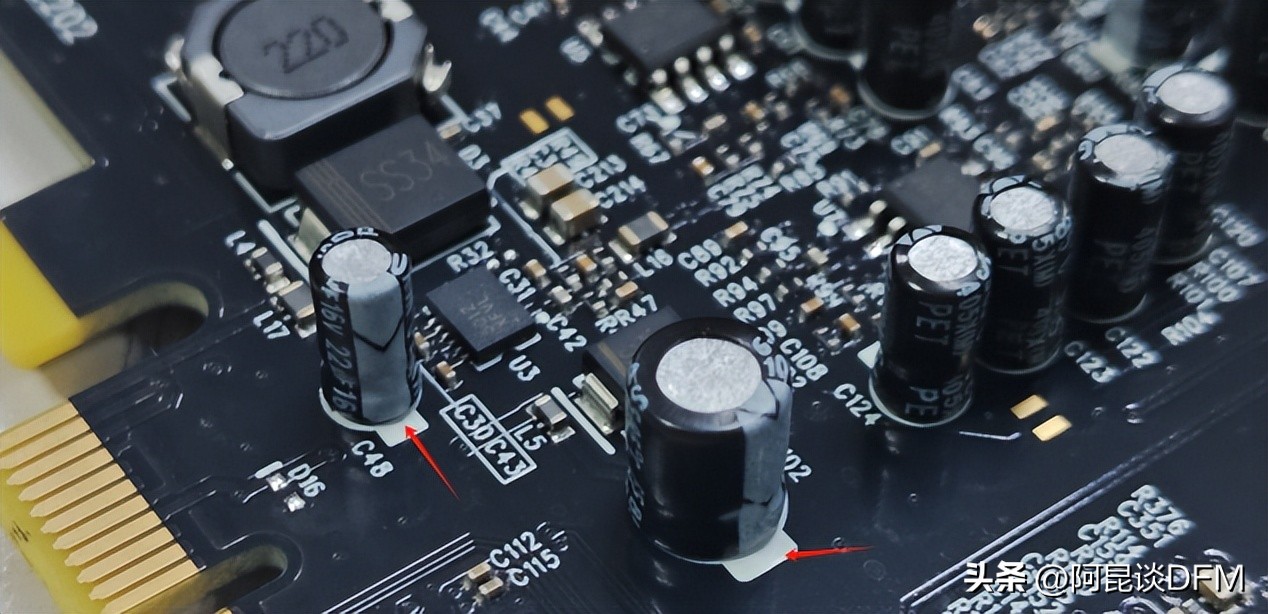

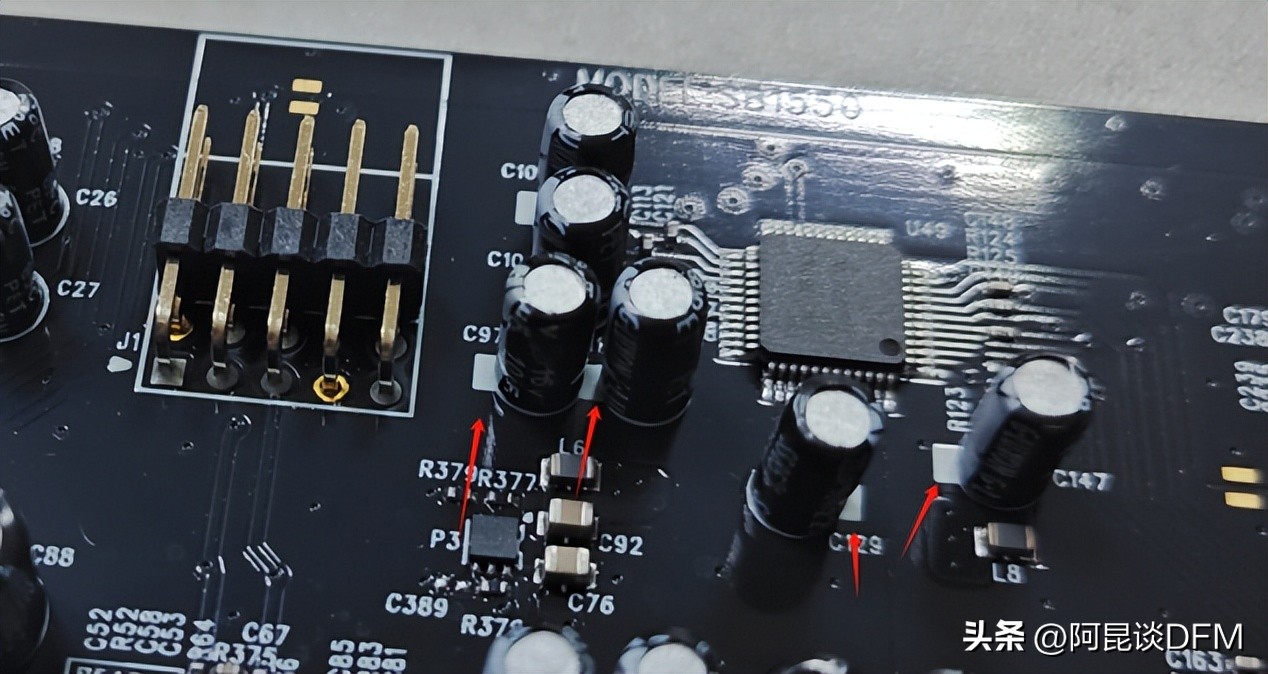

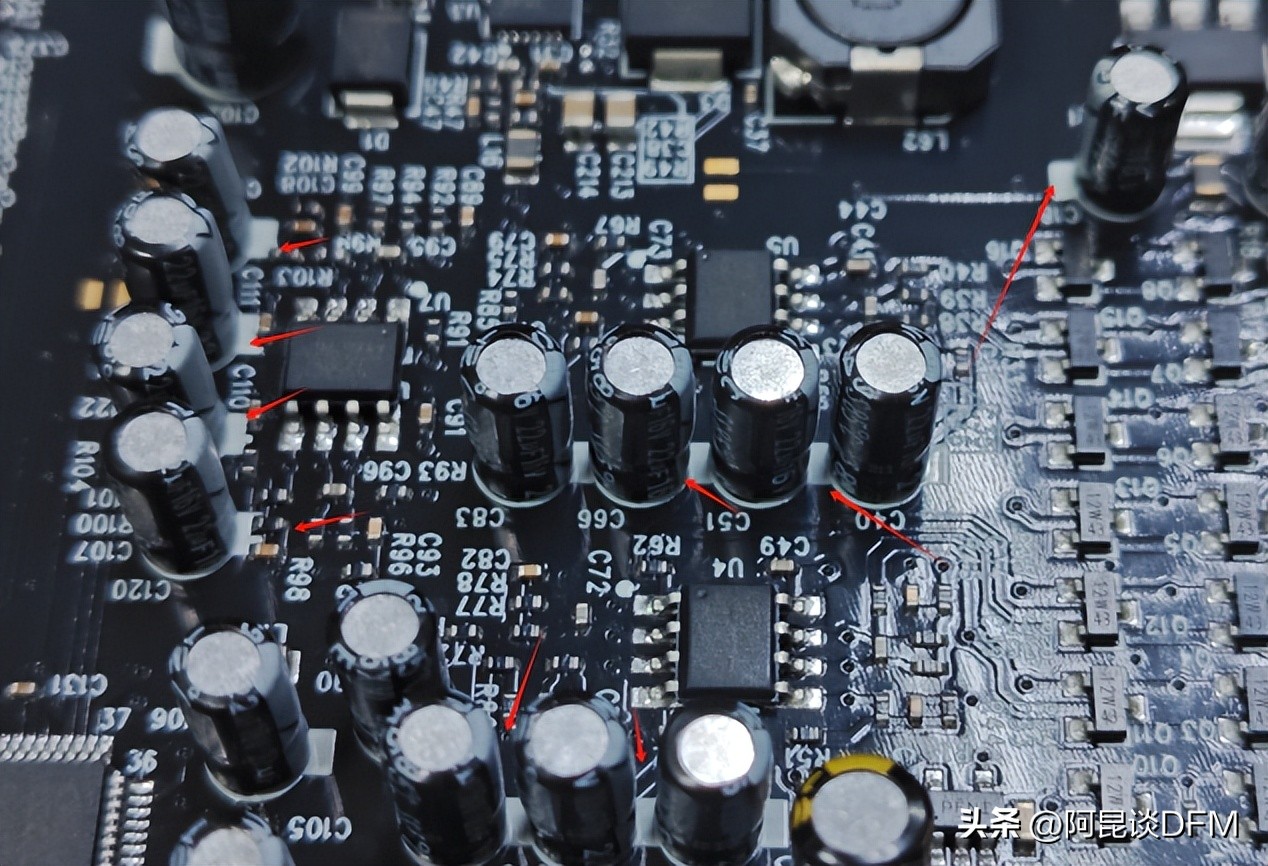

我在这个板上留意到，电解电容的封装方向设计颇具趣味，以往从未遇见过此类设计。
电解电容的负极在丝印图上被设计成一块突出的方块，与电容本体上的负极位置相吻合。这种设计使得识别变得极为直观云开·全站体育app登录，尤其是在电路板上电容数量众多的情况下。这不仅便于在安装过程中减少错误，而且在后续的检验过程中也便于进行核查。

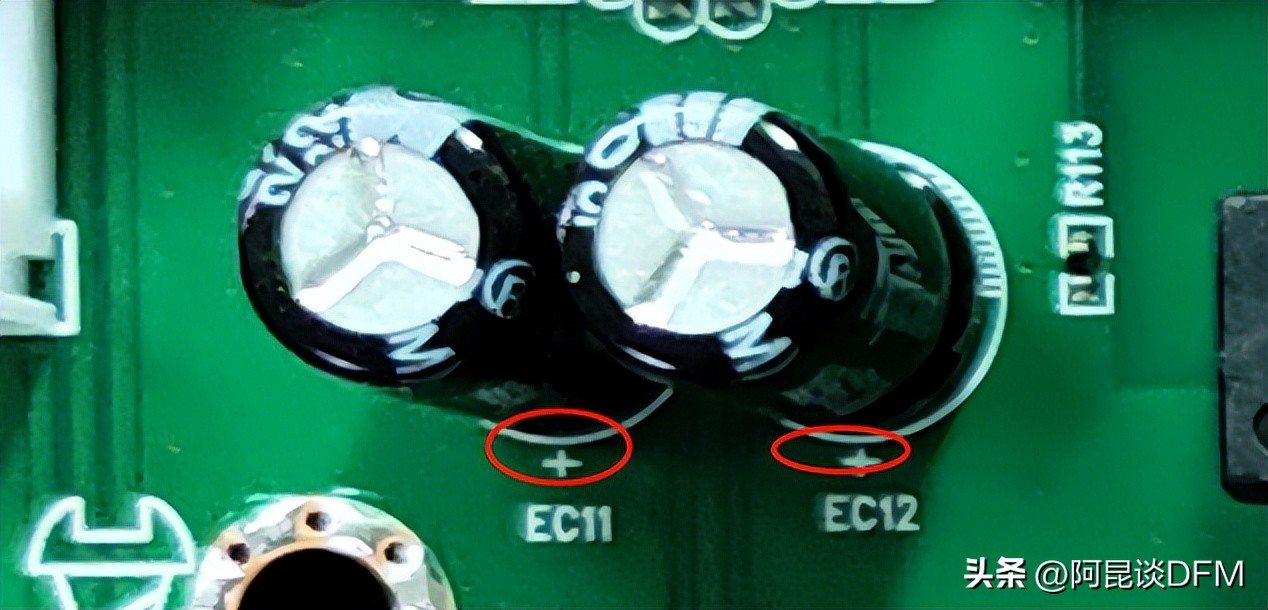

通常电解电容的外部会附加一个“+”开yun体育app官网网页登录入口，而负极的白油块则置于丝印框之中，相较于外部直接附加白油块，这种做法并不那么突出，无法轻易辨认。因此，只要条件允许，在外部添加白油块的方式更为直观明了。

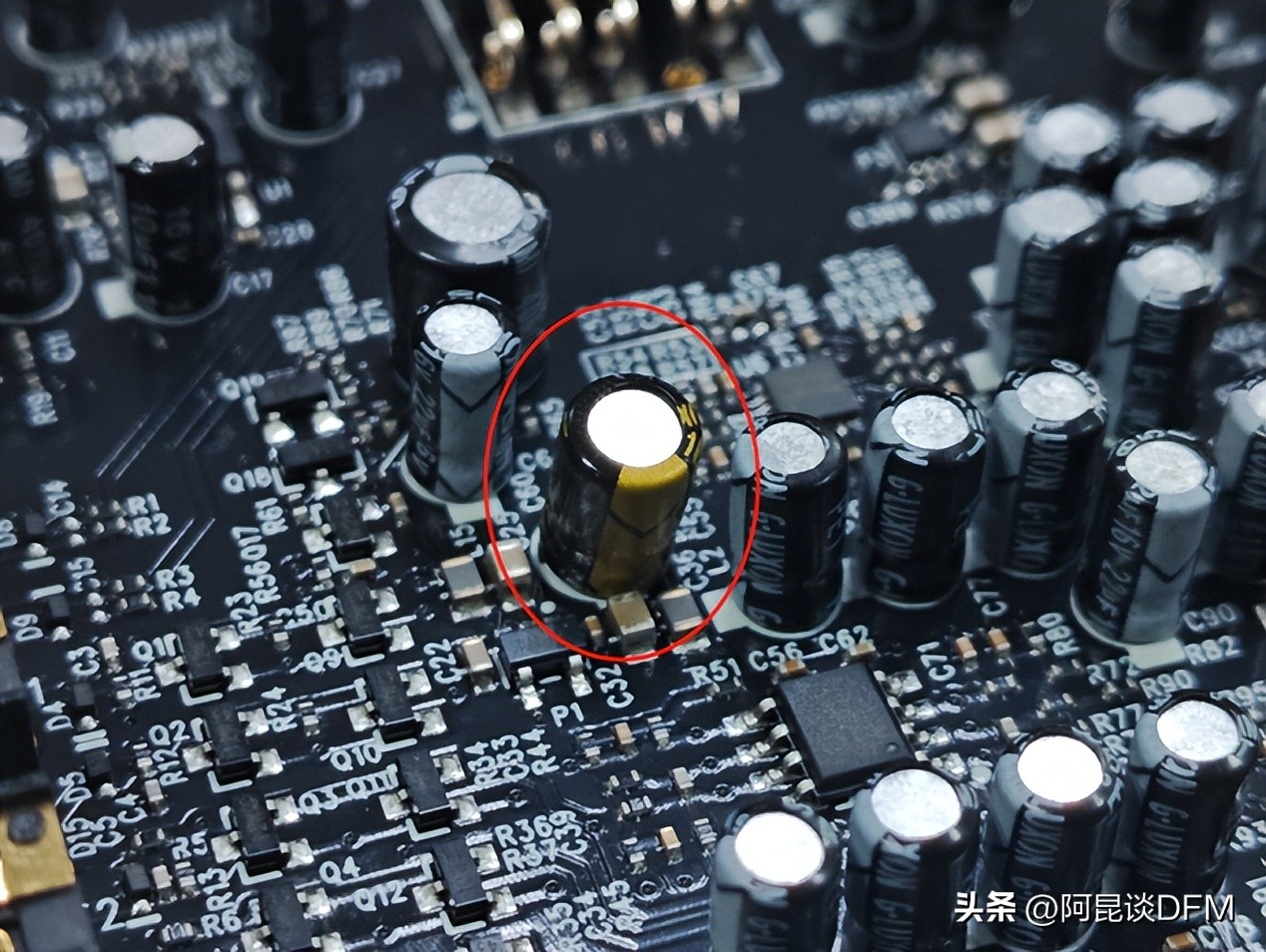

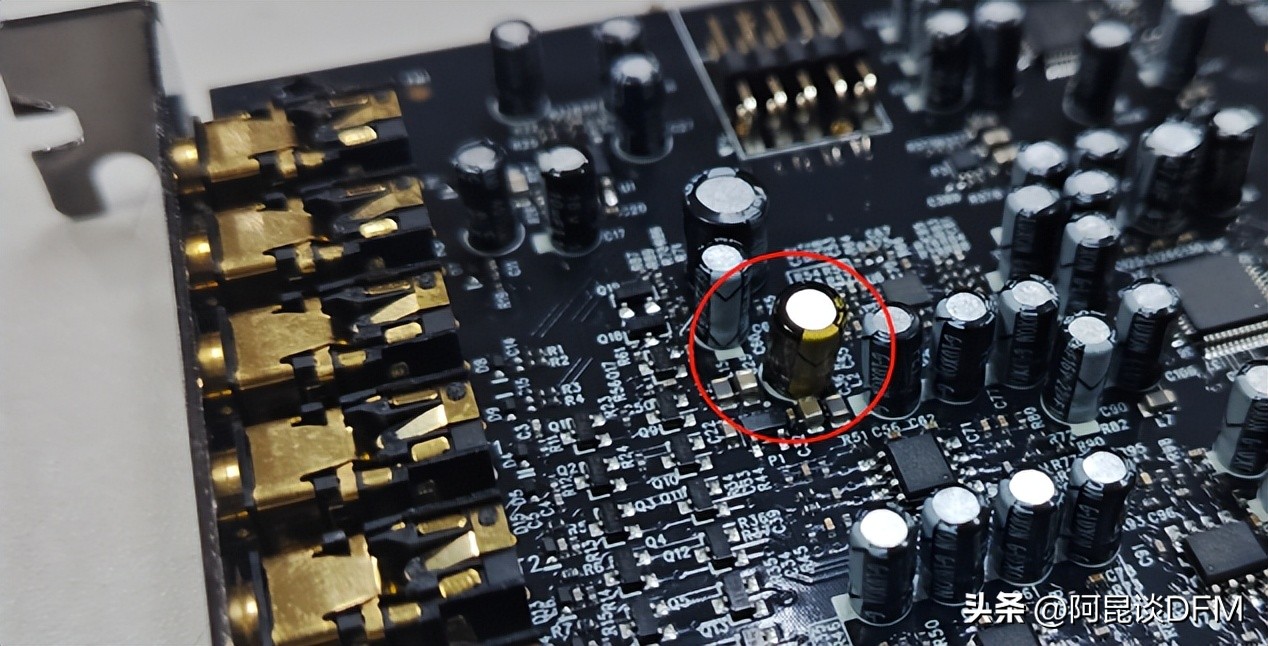

电路板上已安装了近40颗电解电容，这一切都是为了提升音质，但这些电容都是常见的类型。然而，其中有一颗电容的外观与众不同，它在电路板上显得格外突出，就像一个“亮点”一样引人注目。
观察其着装之色彩，显而易见，这枚电容相较于其他电容更显珍贵，性能优越，估计是用于模拟音频信号的耦合环节。
特别是在耳机放大器的输出部分或是线路输出环节之前，一般都会配备一个高规格的音频耦合电容器，那应该就是指的这个组件。
除了与电路直接相连，该电容正处在音频信号的传输通道中，其性能参数，诸如等效串联电阻、损耗角正切值、介质材质以及容量精度等，对音质特性具有显著的作用，特别是在低频表现、声音的清晰度和细节方面。
此类电容器必须具备极低的等效串联电阻和损耗角正切值，这样才能保证音频信号在传输过程中衰减和失真程度降至最低。
材料工艺也不一样：
可能选用特殊的电解液、金属化聚丙烯薄膜（MKP/MKT）或是固态聚合物电解质，以此来提升频率响应性能和延长使用寿命。
这和上次拆解的音频播放器里看到的红色电容属于一类性质作用。

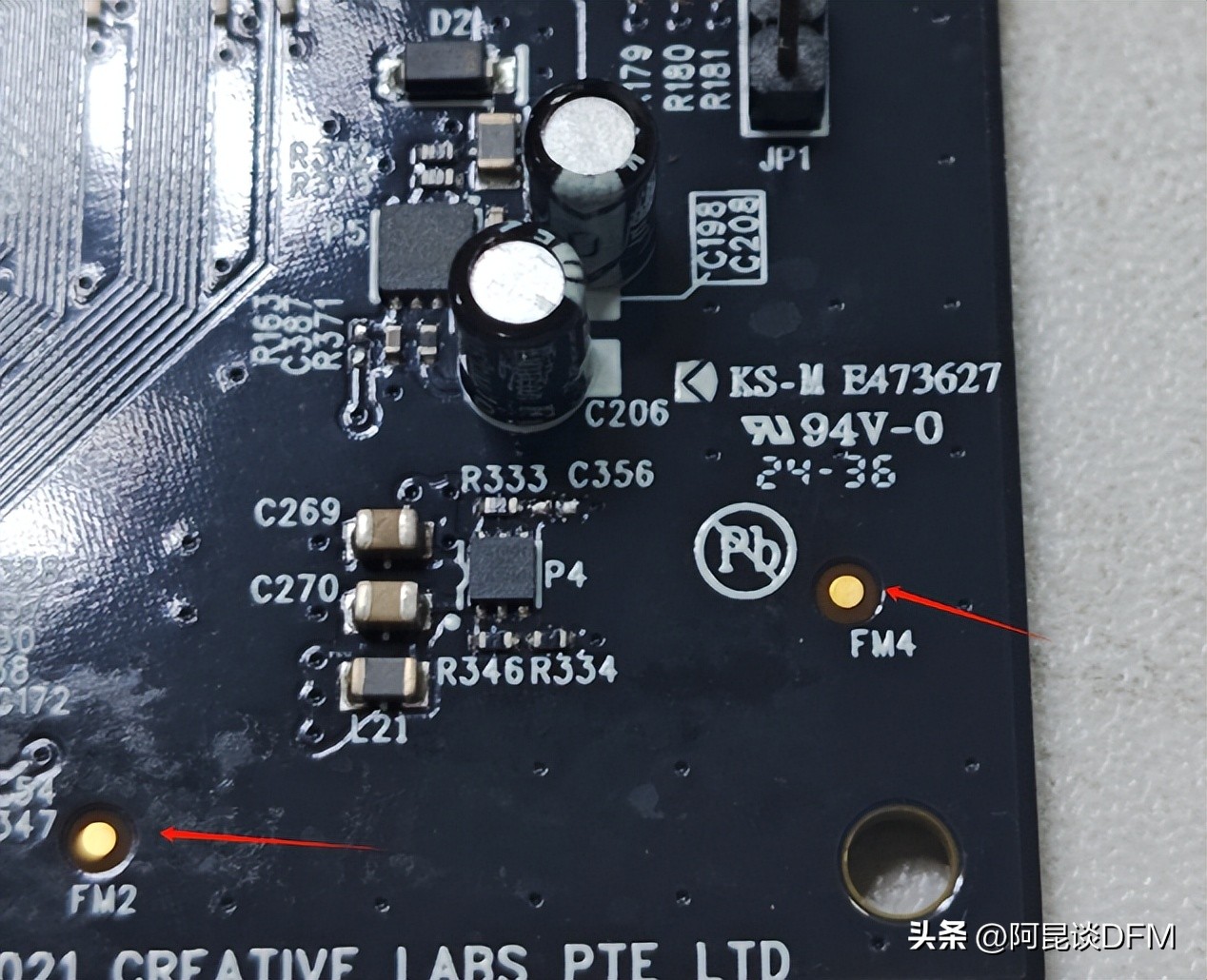

MARK点

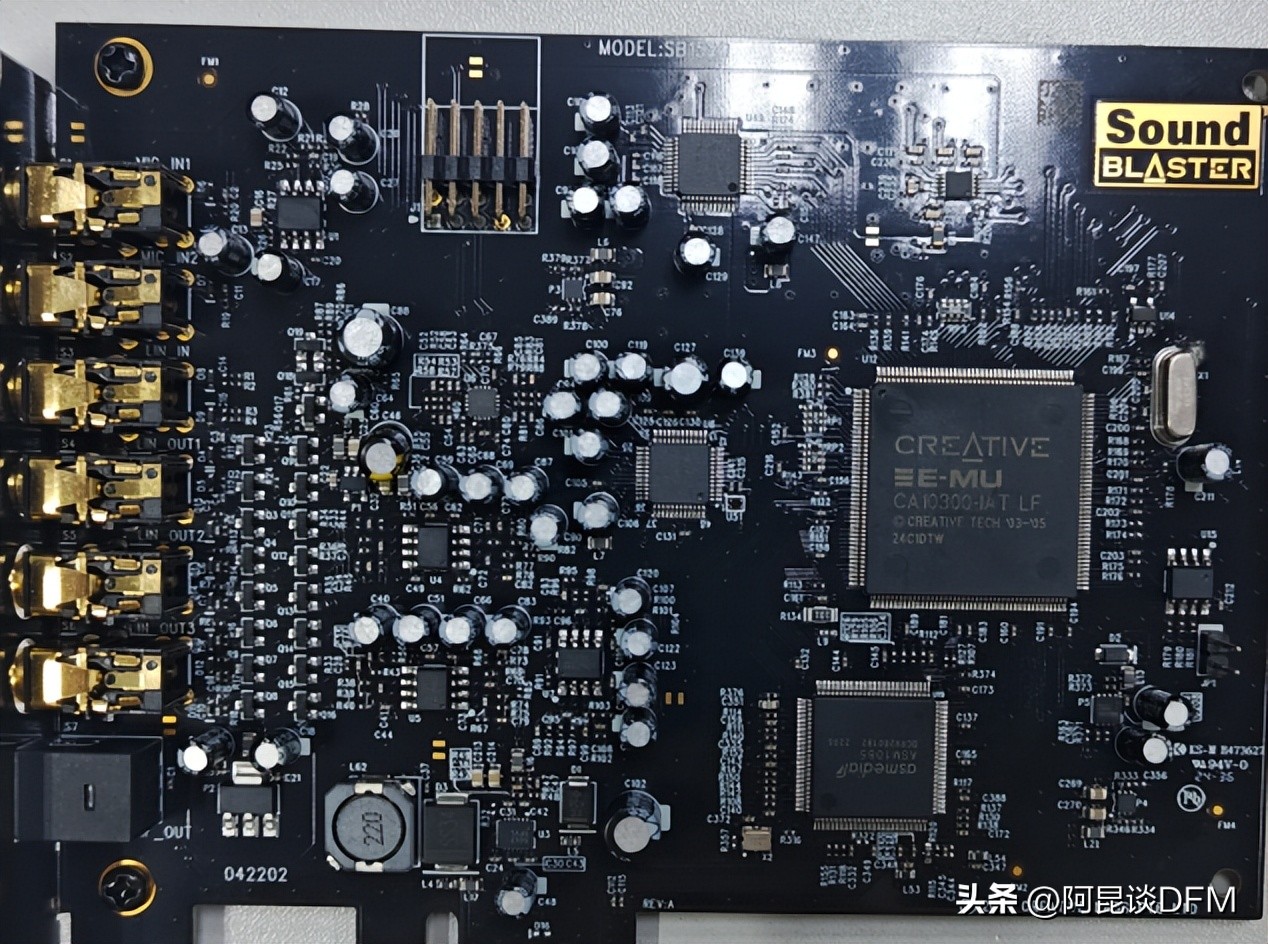

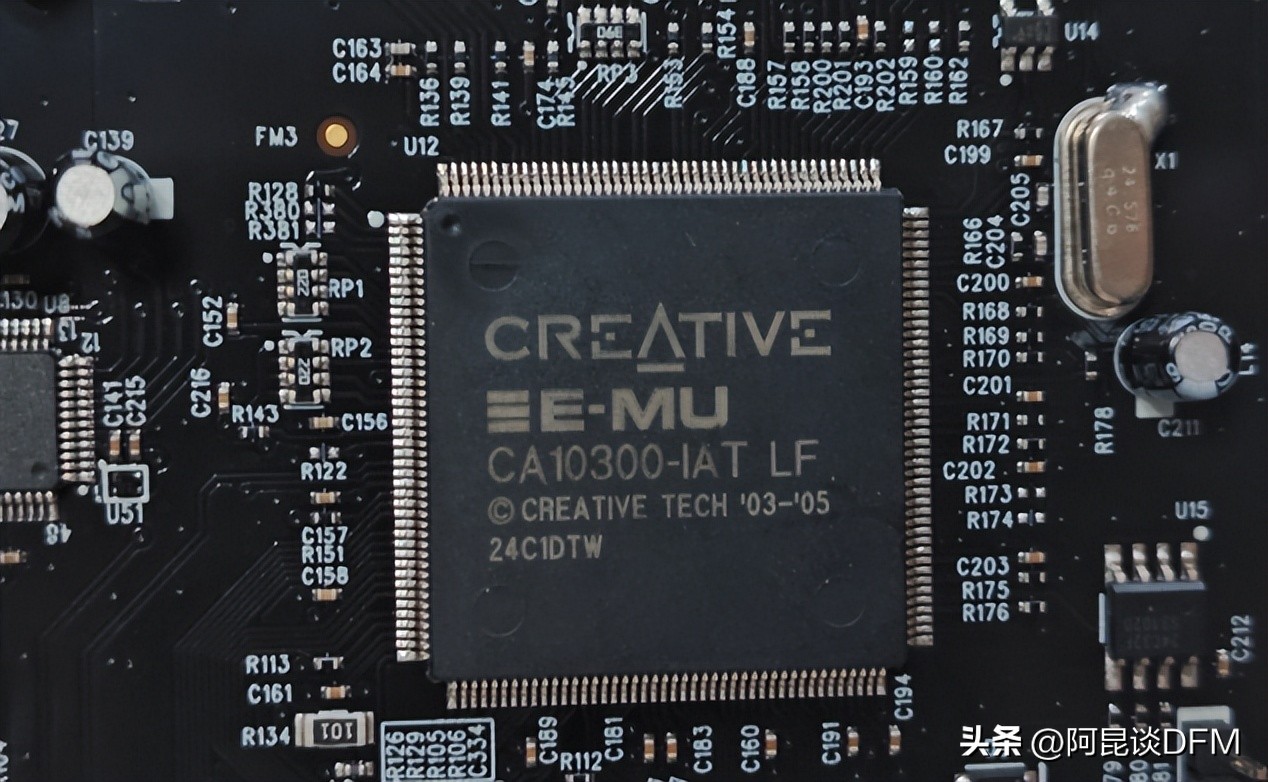

该电路板上的主要芯片便是这款自主研发的音频处理器，型号为CA10300-IATA。

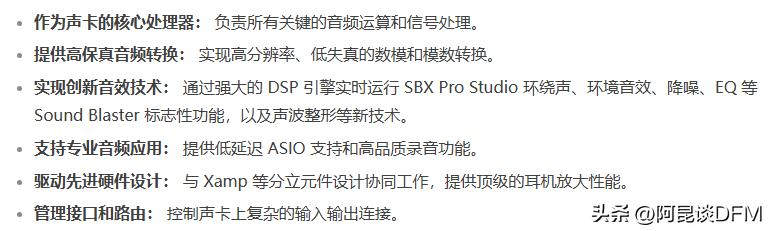

该芯片无疑是声卡的核心部件，正是这家创新企业为其高性能的Sound Blaster系列声卡所采用的专用核心音频处理芯片。它承担着声卡“大脑”和“处理中心”的双重角色，其功能至关重要，且涉及多个方面。
音质卓越，功能多样，处理能力强劲，此产品专为游戏玩家、影音爱好者以及音乐爱好者量身打造。

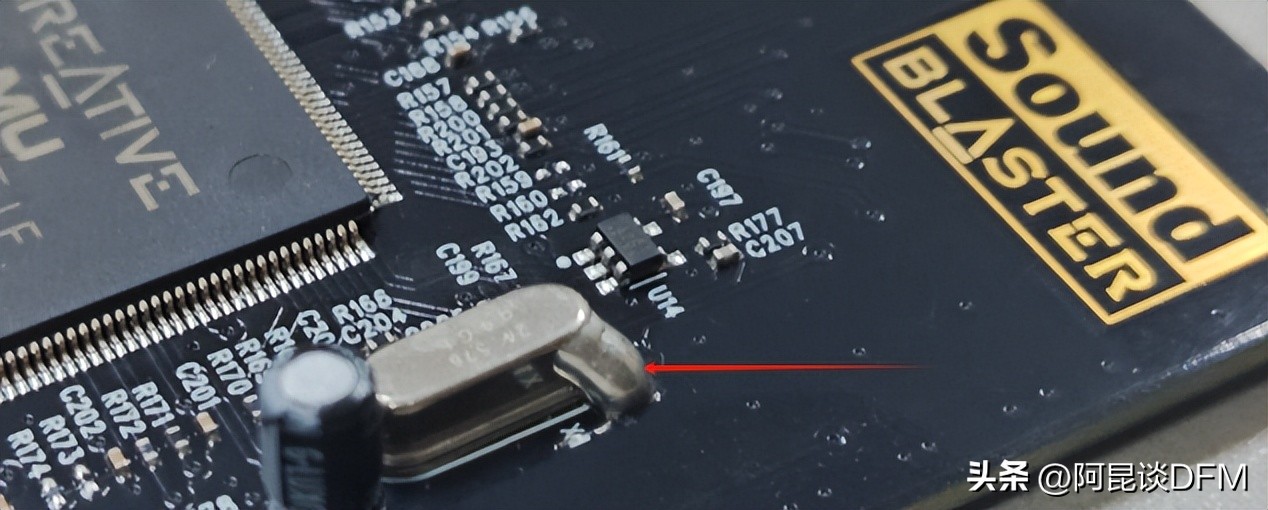

采用常规的S型晶体振荡器，并将其外壳固定于地面，这样做或许能更有效地实现屏蔽和减少干扰。考虑到音频信号对时钟稳定性的极高要求，我个人的看法是，对于一款高端声卡来说，使用品质更优的smd5032型贴片晶振，其可靠性或许会更高。

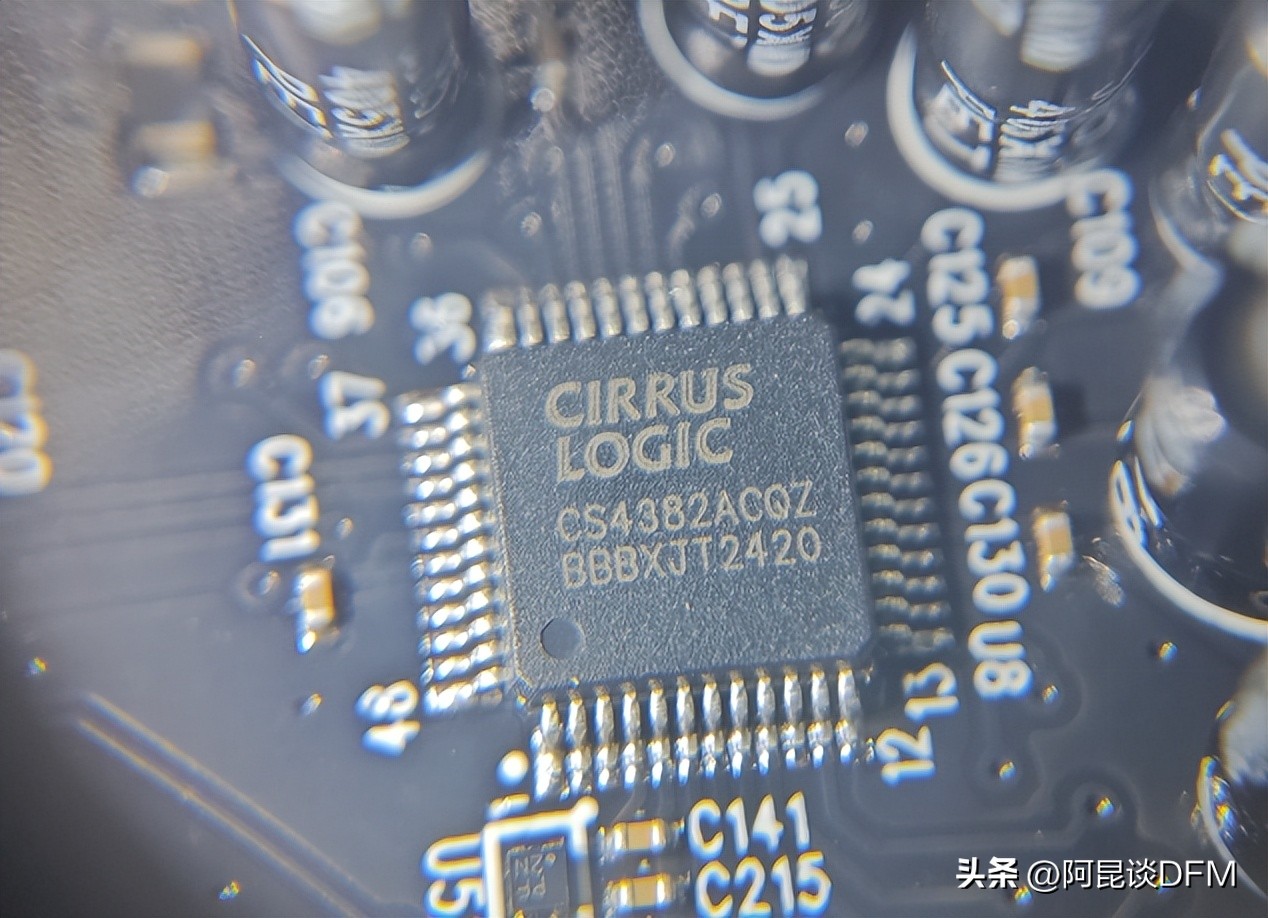

CS4382A，这款由凌云逻辑公司精心设计并生产的芯片，是一款高性能、多通道的24位/192kHz立体声数字模拟转换器（DAC）。它是Cirrus Logic专业音频产品线中的佼佼者，被誉为经典型号。其应用领域广泛，主要针对专业音频设备、高端影音接收器、数字调音台以及多通道录音系统等多种场景。
旁边放置着一个极为微小的元件，观察旁边的两个电容器，这或许是个晶振，但此种晶振我未曾目睹。
这是由SigmaTel（矽玛特，后经IDT收购，现隶属于Renesas品牌）生产的系列高性能音频编解码器（Audio CODEC）芯片。这类芯片主要服务于台式机主板以及笔记本电脑的板载集成声卡设计。

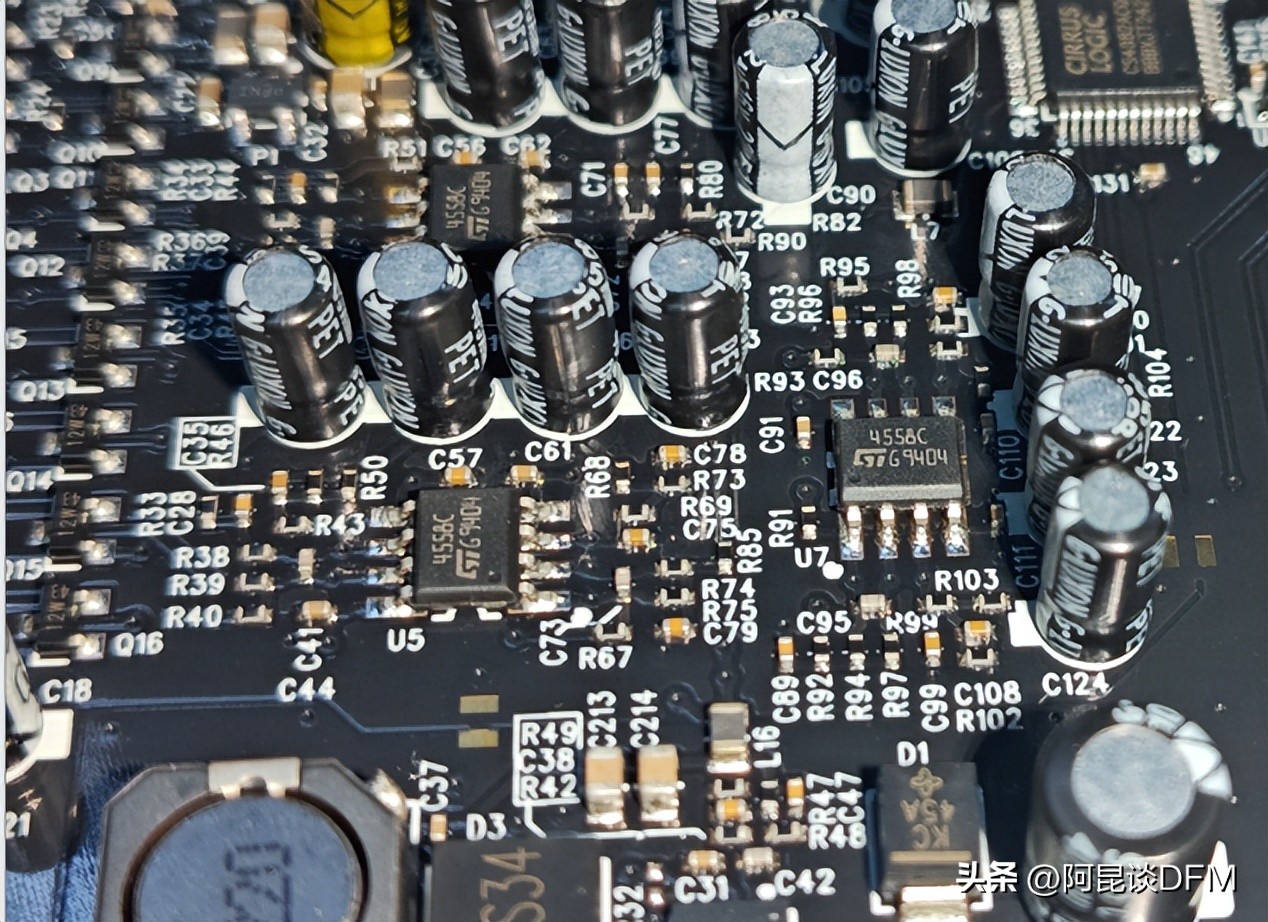

板子上存放着大量的4558C型号芯片，这些芯片属于运算放大器类别，它们的功能包括电压放大、电流放大，以及执行低通滤波等任务。

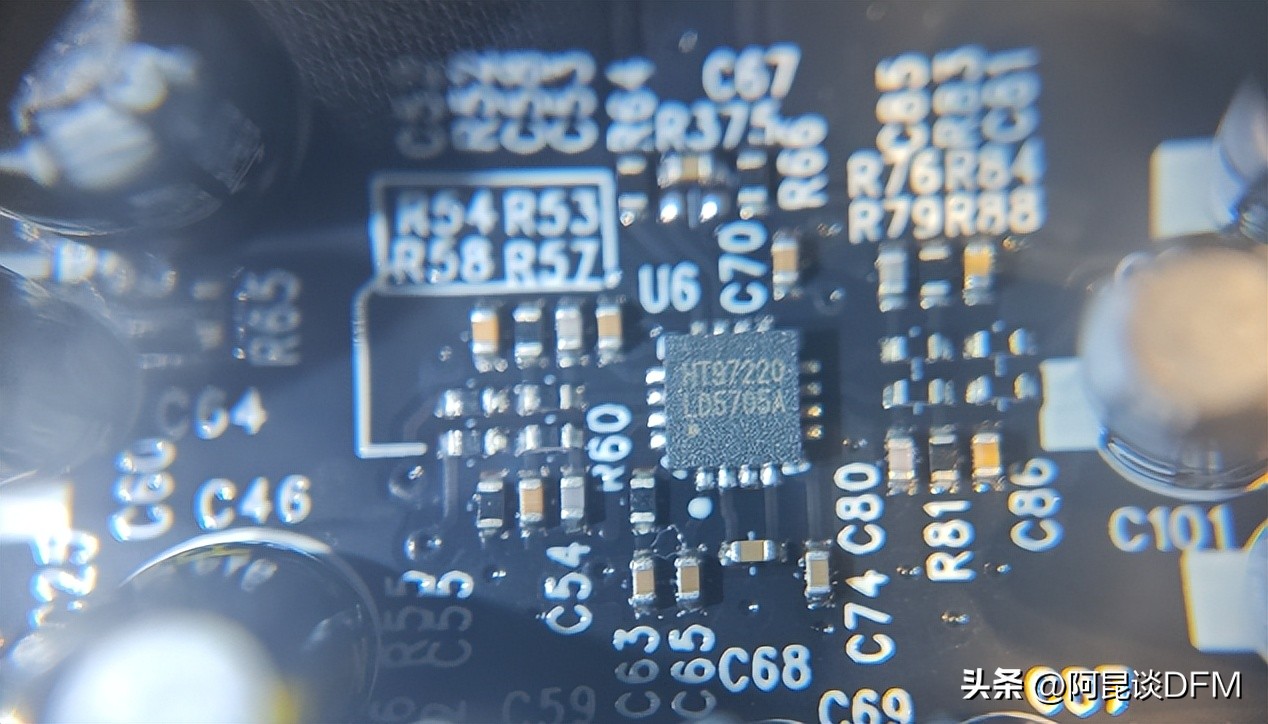

这个HT97220芯片，本质上是一种差分输入、线路输出的耳机放大器集成电路。

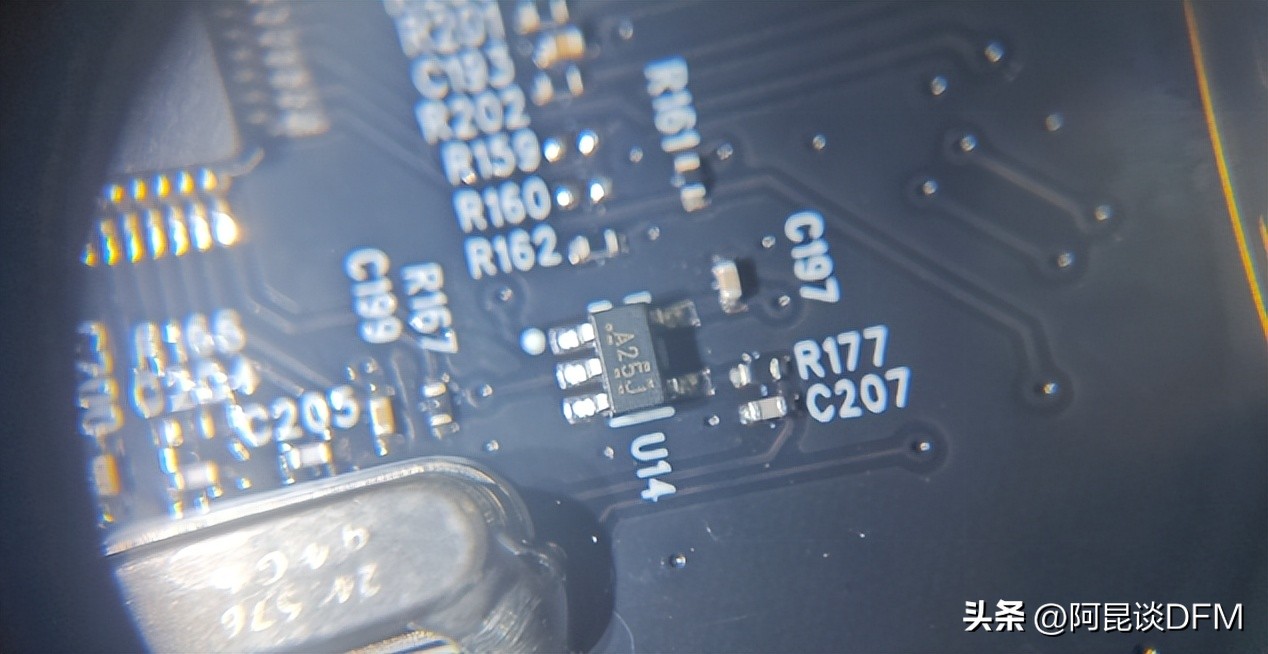

像个电源芯片

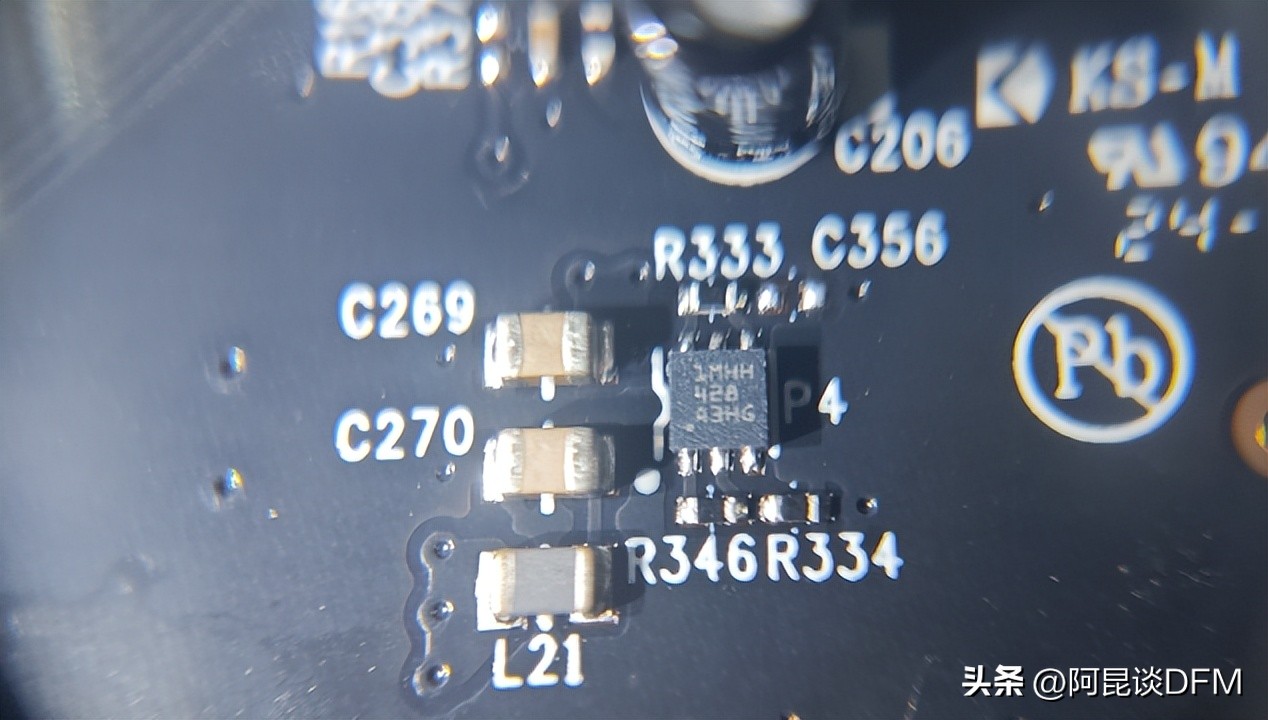

这应该是个LDO电源

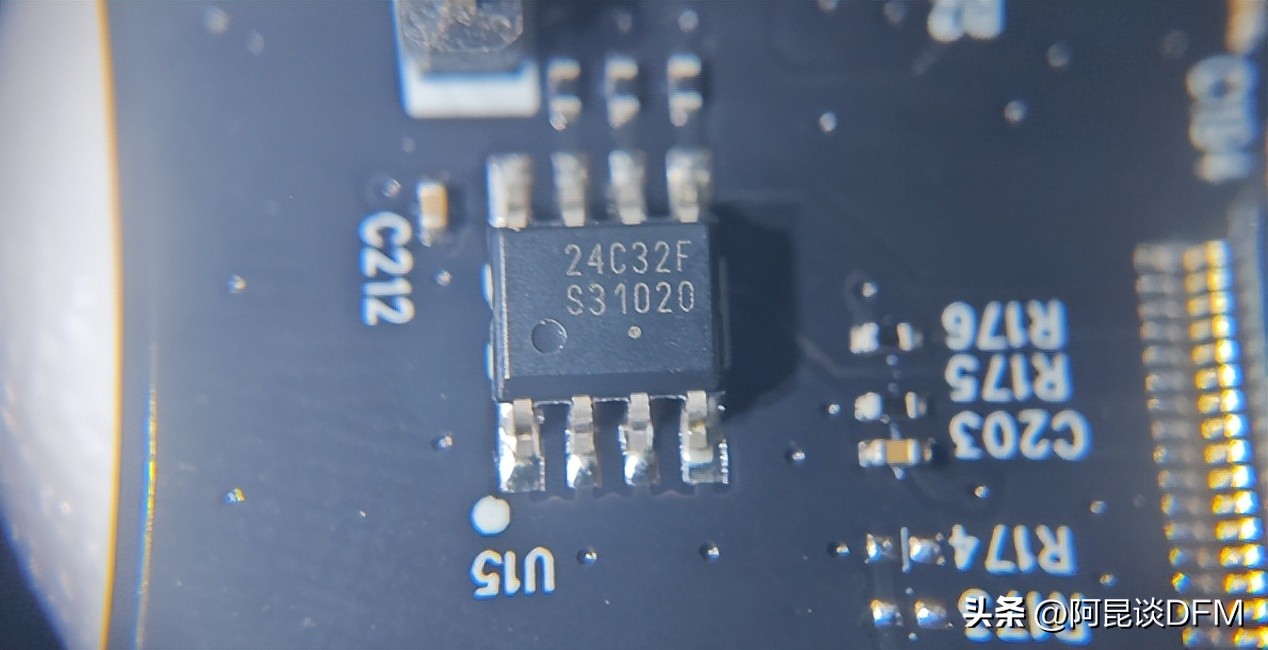

IIC存储器芯片，应该是用来存储一些配置芯片的信息

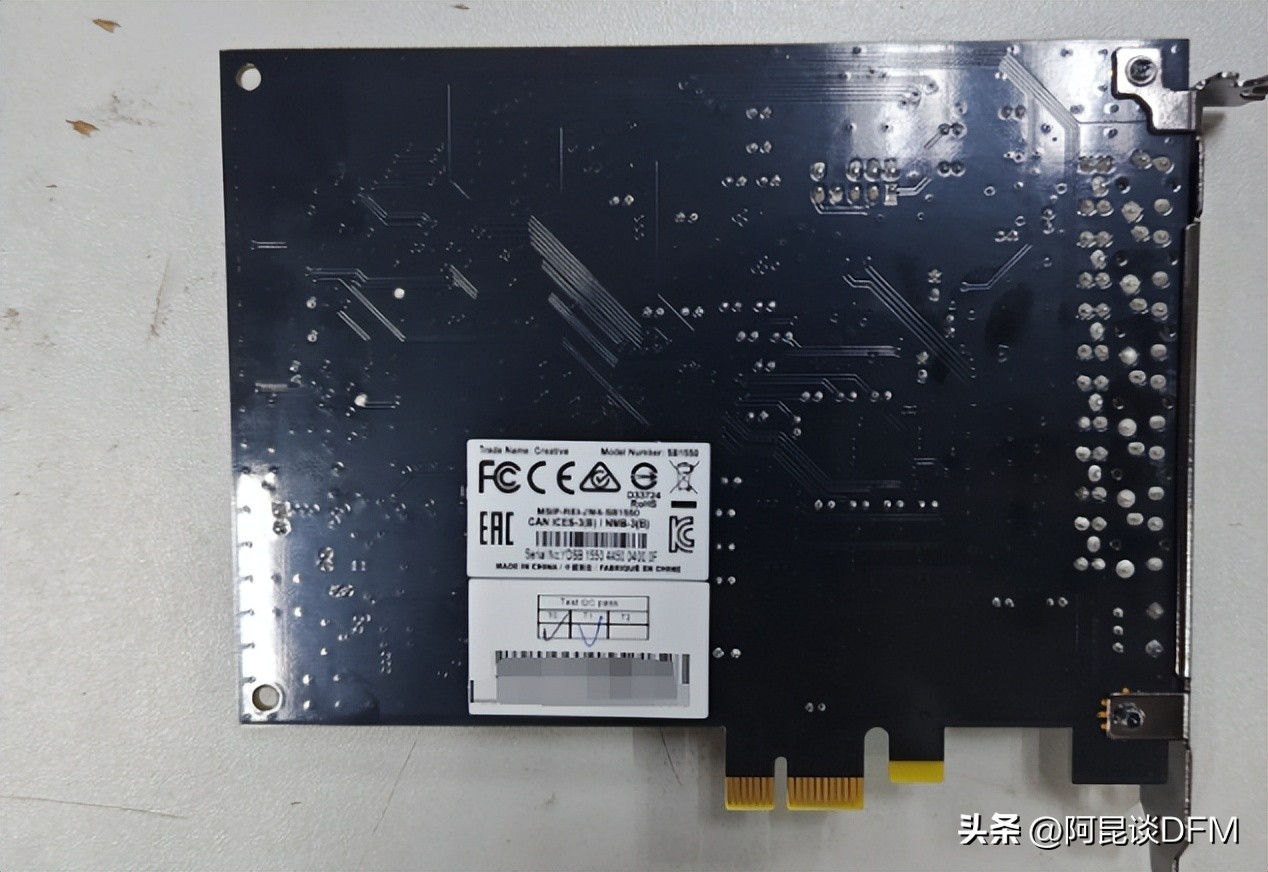

背面并未设计任何贴片，点赞行为表示认可。此外，连丝印都没有采用（这在理论上有助于降低成本），原因在于它省去了一道生产工序。
若条件允许，不妨为标签定制一个丝印边框，以便在人工粘贴标签时保持一致的位置。
总体来看，这款声卡虽然售价不过数百元，但其选材和工艺质量却相当符合这个价位。它确实可以算作独立声卡中的高端产品。对于那些拥有台式机的用户来说，如果他们喜欢唱歌、享受音乐、观看全景声电影，不妨尝试购买体验一番。
