内啮合齿轮泵基于齿轮内部啮合的原理设计,其内外齿轮的节圆紧密贴合于一侧,而另一侧则由泵盖上的“月牙板”进行隔离。由于其能够输送高粘度介质,因此在众多行业中得到了广泛的应用。然而,在实际运行过程中,它也可能会遇到一些问题。
内啮合齿轮泵可能出现的故障及原因:
一、流量小(抽吸不足)
原因包括:管道内存在空气泄露现象,管道未完全浸入液体,吸入口的直径较小,端面之间的间隙偏大,泵轴的转速较慢,过滤器出现阻塞,以及泵体本身出现了磨损。
二、流量不稳定
原因在于:首先,吸入管道的尾端可能存在空气泄露或液体量不足的情况;其次,液体有可能会发生汽化。
三、泵噪音大
原因包括:电流超出正常范围,液体粘度较高,转速过高,排出口的压力达到了额定上限,原料供应不足,填料压盖施加的压力过大,以及机组存在松动现象。

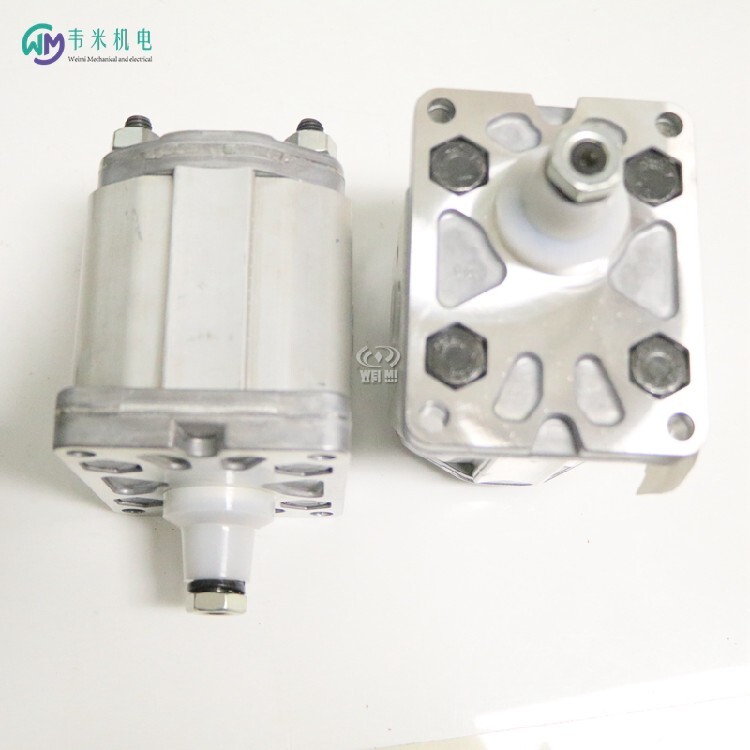

PFG-149-D-RO
PFG-160-D-RO

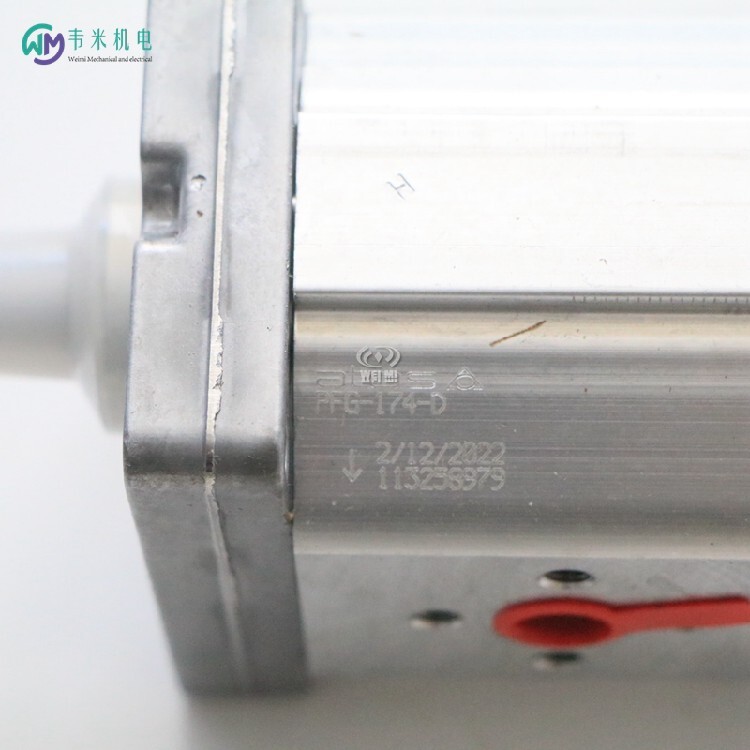

PFG-174-D-RO
PFG-187-D-RO
PFG-199-D-RO
PFG-207-D-RO

随着齿轮泵使用年限的增长,齿轮泵可能会出现油量不足,乃至完全不排油等问题,其根本原因在于……
该部件的磨损程度较为严重。齿轮泵的主要磨损区域包括主动轴与衬套部分、被动齿轮的中心孔与轴销连接处,以及泵体内部的空间。
齿轮、齿轮端面以及泵盖等部件。一旦润滑油泵出现磨损,且其关键技术指标无法满足使用要求,便需对其进行拆卸,并细致检查磨损情况。
损部位及水平,接收呼应办法予以修正。
一、拆开
在进行拆卸之前,务必充分做好详尽的准备,熟悉设备的分布情况、操作步骤以及运行状态;而在实际拆卸过程中,需格外谨慎,以免造成任何损坏。
坏设备零部件。
二、复查数据
对齿轮泵各部件合作空隙,应做全部查看。
三、查看
对拆卸下来的部件进行细致检查,对齿轮实施染色检测,确保无裂纹的轴颈圆锥度符合标准,且表面状况良好。
表面需呈现划痕,粗糙度Ra的允许上限为1.6微米,同时,端盖、托架和泵体均不得存在明显的瑕疵。
四、修正或替换
对于超出预算的零件,应进行更换;而对于需要调整的零件,调整完成后,必须确保其符合标准要求。
五、拼装及调整
齿轮端面及端盖、托架的轴向间隙,可通过修改端盖与托架,以及泵体间密封垫片的厚度进行调节;紧固件需确保其紧密度,以保证密封效果。
在固定端盖螺栓的过程中,需确保施加的力量分布均匀且对称,同时边旋转边逐步拧紧转子。若发现转子转动受阻,则需先松开螺栓,随后重新紧固,必要时可添加填充物或注入润滑油。
封时,紧压盖时仍需边紧边盘动转子,不行紧得过死。
六、试车
水压试验的压力是工作压力的1.5倍,持续5分钟未出现任何泄漏现象;试车运转期间,未发现任何泄漏,运转声音保持正常;同时,设备运行过程中未出现异常振动。
荡,出口压力契合需求为合格。

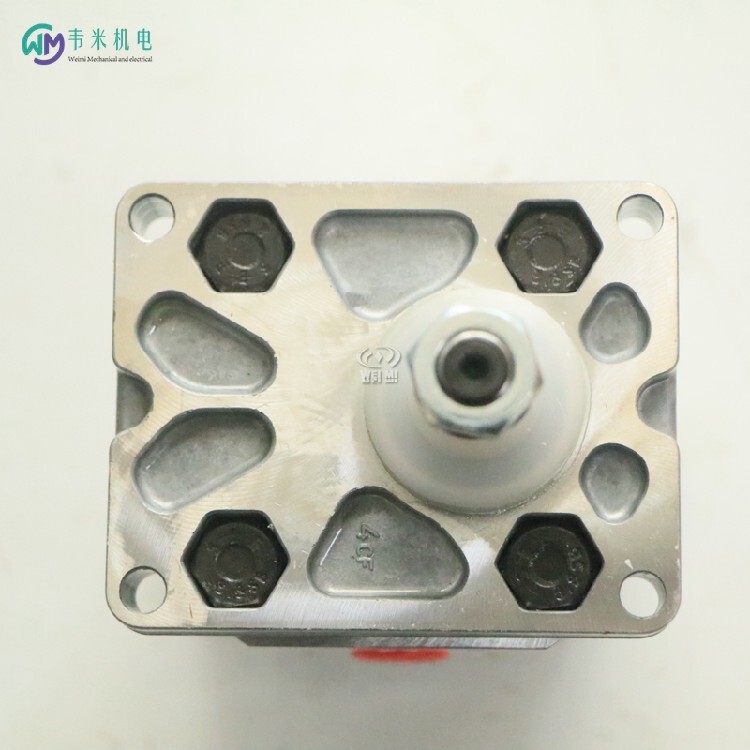

PFG-210-D-RO
PFG-211-D-RO
PFG-214-D-RO
PFG-216-D-RO
PFG-218-D-RO
PFG-221-D-RO
PFG-227-D-RO
PFG-327-D-RO
PFG-340-D-RO
PFG-354-D-RO

叶片泵系统的主要功能都有哪些
一、可以在短时间内进行大量的供油
叶片泵在运作时,其工作原理涉及持续的间歇性运作或周期性的往复运动,因此,在叶片泵的运作体系中,配备了一种名为蓄能器的设备。
在工作过程中,可以将液压泵输出的多余压力油有效储存。一旦系统需要,便可以调用这部分油液,以此减少液压泵的进出流量,进而降低功率损耗。此外,这种方法还能显著减缓系统温度的上升。
二、可以不断地吸收压力脉动和液压冲击
该装置能够高效地运用因急剧工作过程中吸收液流速度与方向变化而产生的液压力,显著降低液压泵的压力波动幅度,从而有效防止因压力过高导致的损坏。此外,在液压泵的出口端,该装置还能持续吸收运行过程中产生的脉动压力,从而提升泵的运行效率和作业性能。
三、可以稳定地维持系统的压力
在液压系统运作过程中,一旦叶片泵达到特定工作状态,即便停止供油,该设备依然能持续向系统输送不同压力的油液。这样做不仅能够补充因泄漏而流失的油量,还能作为应急能源使用。因此,系统能够在较长时间内保持压力稳定,有效降低因停电或故障引发的潜在风险,防止泵内零部件受损。
PFE-41056/1DV 20
PFE-41056/1DW 20
PFE-41070/1DT
PFE-41070/1DV 20
PFE-41070/2DT 20
PFE-41070/2DV 20

叶片泵联轴器应用工作原理的介绍
通常情况下,动力机一般是通过联轴器与作业机相连接。在选用中、小功率柴油机时,叶片泵联轴器适合搭配柱塞式喷雾叶片泵,其型式和基本尺寸均有明确要求。联轴器主要分为刚性和弹性片式两种,而这两类又可以细分为独立提前器以及附着在供油视点上的立提前器。那么,叶片泵联轴器的具体应用领域和工作原理又是怎样的呢?
一、叶片泵联轴器工作原理:
在更换泵芯的过程中,需仔细检查泵壳内部的定位孔是否出现变形情况,同时观察轴外花键与泵芯内花键的配合是否出现磨损或变形。若发现定位孔有变形或轴键磨损严重云开·全站体育app登录,建议用户考虑更换泵。
核实轴封(即骨架油封)是否存在老化或变形现象,同时检查轴承是否出现磨损或松动情况(建议更换新的轴封和轴承)。在更换过程中,需注意以下几点:建议选择外径与轴封匹配(轴封)且略大于轴承内径的外径尺寸,以及内径略大于泵轴外径的平坦硬物(轴承)。
同心后对设备进行检测,确认泵芯的定位销是否稳固地嵌入泵壳的定位孔中,同时检查密封圈是否保持平整。在紧固泵壳的连接螺杆时,需注意角度均匀,以防止密封边缘的产生。
在调整叶片泵联轴器的油口方向时,只需拧松泵壳的固定螺杆,便能够转动上泵壳至所需的方向。在此过程中,切勿将螺杆拧紧,亦不可拔出泵芯,以免导致泵芯的定位销与泵壳的定位孔发生错位,或者造成上下泵壳连接部的密封圈移位。
在高速承载的动力传动系统中,部分联轴器能够发挥出缓冲、减振以及提升轴系动态性能的作用。这些联轴器由两部分组成,它们分别与主动轴和从动轴进行独立连接。一般情况下,动力机与作业机之间的连接多是通过联轴器实现的。
适用于选择中、小功率柴油机时使用的柱塞式喷雾叶片泵联轴器的型号及其基本尺寸,正是叶片泵联轴器的应用范围。联轴器主要分为刚性联轴器和弹性片式联轴器两大类,而这两类联轴器又可细分为自主式提前器和附着于供油视点上的立式提前器。该联轴器由可调节视点的驱动端接头、传动板以及喷射叶片泵接头三个部分组成。
在自主提前器安装于供油视点位置时,该装置上并无喷射叶片泵的端接头。该片式联轴器由可调节视点的驱动端接头、传动钢片、连接架以及喷雾器叶片泵的端接头组成,而附着在共油视点上的自主提前器则缺少喷雾器叶片泵的端接头。为了保护设备,其一端配备弹性接头,并在该弹性接头处安装了o型密封圈。
PFE-41085/1DT 20
PFE-41085/1DW 20
PFE-42045/3DW 20
PFE-42056/3DU 20
PFE-42070/3DT 20
PFE-42070/3DU

柱塞泵清洗的注意事项都有哪些
柱塞泵自出厂以来,无论是运输、上架、销售,还是安装与测试,都表现出良好的性能,能够顺畅运行。然而,随着使用年限的增长,各种异常情况逐渐显现,究其原因,主要是由于泵内外的污染所导致。
为了使柱塞泵重获往日的生机,必须对其执行清洁作业,以下内容将重点阐述柱塞泵清洁过程中需留意的事项。
严禁使用煤油、汽油、酒精、蒸汽等任何液体,以免液压系统中的元件、管道、油箱以及密封部件遭受腐蚀损害。
在清洗作业中,液压泵的运作与清洗介质的升温是同步进行的。当清洗用的油液温度维持在50至80摄氏度之间时,系统内部的橡胶杂质便能够轻易被清除。
在清洗作业中,可以使用非金属材质的锤棒对油管进行敲打,敲击动作可以持续进行,亦或间断进行,这样做有助于有效去除管道内部的附着物质。
液压泵的间断式工作有助于增强清洗效率,其停歇周期通常维持在10至30分钟之间。
在油路清洗的循环路径上,必须安装过滤器或滤网。起初清洗阶段,由于杂质含量较高,建议使用80目的滤网;随着清洗进程的推进,后期则应更换为150目或更高精度的滤网。
清洗过程通常持续(48至60)个小时,这一时长需依据系统的复杂性、所需的过滤精确度以及污染状况等多种因素来确定。
为避免外部湿气导致生锈,清洗作业完成后,液压泵需持续工作,直至其温度恢复至正常水平。
8、液压站清洗后要将回路内的清洗油排除干净。
PVPC-C-5073/1D
PVPC-C-5073/1S 10
PVPC-CH-5073/1D-IX 24DC
PVPC-CZ-5073/1D 12
PVPC-LQZ-5073/1D 11
PVPC-LW-4046/1D 10
PVPC-LZQZ-3029/1D

构造作动说明
1、连接至动力源的泵的进轴开始转动,该进轴与汽缸块相连,汽缸块亦随之旋转。2、与此同时,斜面上的活动部件正进行滑动。
塞件的运动轨迹依赖于斜板的角度设定。当活塞从汽缸块中移动时,它会从油箱中吸入油液;而在返回过程中开yun体育app官网网页登录入口,则会将油液排出,并作用于阀门门致动器的侧面。
油液分为吸入端和排出端,依据阀板的不同。泵的斜板倾斜角度越大,活塞的往复行程也随之增长,其角度数值为...
0时,活塞不进行往复运动,排出流量也为0。
在回路泵关闭的状态下,即便输入轴的转动方向一致,由于逆时针角度的加入,吸入与排出的方向也会发生相反的变化。
基本特征
基本特基本特征
泵的主要特性如下:
容积效率(即实际排出量与理论排出量的比值)在低速旋转状态下,尤其是在高压条件下使用时,其内部泄露现象会加剧,从而导致效率的下降。
实轴的动力,即理论轴动力机械效率,随着回转数的提升,其机械效率也随之增长。压力的上升会导致机械效率的增大。
实排出量(容积效率)、实轴动力与旋转次数及压力等有关。
与泵转数成比例的流量控制图
(闭合)和(开启)
闭合
1、由致动器(马达)和泵组成闭合的油压电路(闭合电路)。
2、致动器的速度和方向通过使泵的斜板角度(请参照基本结构)
3、在闭合回路中,能得到致动器的平滑的起动和停止是特征。
泵与马达能够紧密地组合,形成一整块盒体结构的HST型式。
开启
泵吸取油箱中的油,同时,从致动器返回的油也回流至油箱,这一过程形成的电路属于开路状态。
在固定泵的配置中,驱动器的运行速度与运动方向是通过控制阀调节水池开启程度来实现的。此外,泵的参数是可调整的,泵的参数同样可以改变。
可以调整流量,但是泵的斜板角度只向+a方向变化。
3.开路中,可以用一-个泵连接并控制多个致动器。
可变容积
泵的推送容量(斜板角度)能够进行可调节的控制,这一过程是通过外部操作来实现的。在闭合回路中,无论是正向还是反向的排出动作,都受到这一控制的制约。
指南借助杆件进行斜板的操控,以调整其角度。用于调节开路泵斜板角度的控制器具备以下特性:马力调节,以确保
发动机输出功率超越预定值,通过调整控制单元以改变斜板倾斜度(从而调整泵的排量),确保泵送扭矩峰值保持稳定,同时维持泵的能耗恒定。
为确保泵的能耗不会超出发动机所能承受的范围,防止发动机因负荷过重而熄火,采用了这种有效的控制措施(PSVD)。该措施通过负荷感测来实施控制。
依据操作量对流量进行精确控制,确保仅输出所需的流量。泵的工作仅限于提供驱动器所需的压力与流量。在所提供的说明图中,对开路(开启状态)的操作进行了详细阐述。
在我国,为确保控制阀两侧的压力差保持恒定,需通过调整泵的斜板角度(即调节容积)来精确控制,确保泵仅排出所需量的流体。
控制阀的调节程度直接影响到流量的多少。这样操作下,能够有效避免流量的过剩,进而通过控制发热等环节,达成节能目的,构建一个高效的节能系统。
串联泵(2连、3连)
该结构通过一个输入轴驱动,能够同时带动两个或三个泵运作。这种设计允许从第一泵或第二泵进行独立供能。
例如,通过为行驶马达提供能量,流量能够形成车辆的驱动系统。此外,第3泵在闭合回路形成时,同样可以发挥作用。
的充电泵使用。(PSV2)
单流和分流流
就像活塞泵的基本结构-样,具有-个吸进端口和一个排出端
口的流体流动模式属于常规泵型。相对而言kaiyun全站网页版登录,分离流动模式则是通过在单个汽缸块上轮流布置进出气口,实现了两个独立方向的流体交换。
系统的排出成为可能。
PVPC-LZQZ-3029/1D/18
PVPC-LZQZ-4046/1D
PVPC-LZQZ-4046/1D/18
PVPC-LZQZ-5073/1D 11
PVPC-LZQZ-5073/1D/18
PVPC-R-3029/1D 11
PVPC-R-4046/1D 11
