跳线：光纤跳线/双绞线跳线
双绞线跳线，即带有水晶头的网线，如图片所示。或许有人会疑惑，这不就是常见的网线吗？从专业角度来看，若网线的两端均未安装水晶头，而两端都装有水晶头，则这样的网线便被称作双绞线跳线。
光纤跳线，这是一种配备了连接器和保护层的光纤产品，具体如图中所示。其中，橙色代表的是多模光纤跳线，而黄色则标识着单模光纤跳线。

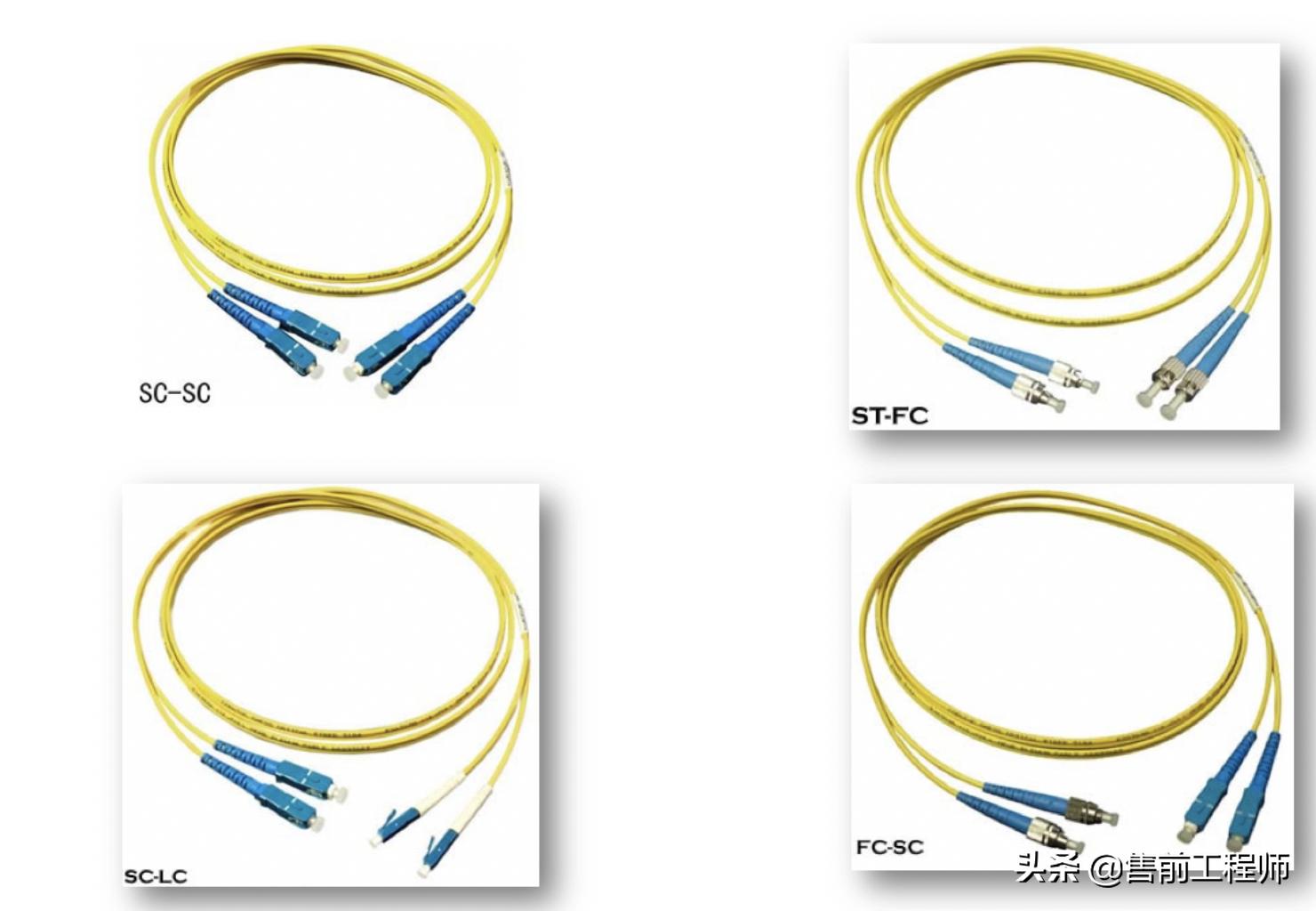

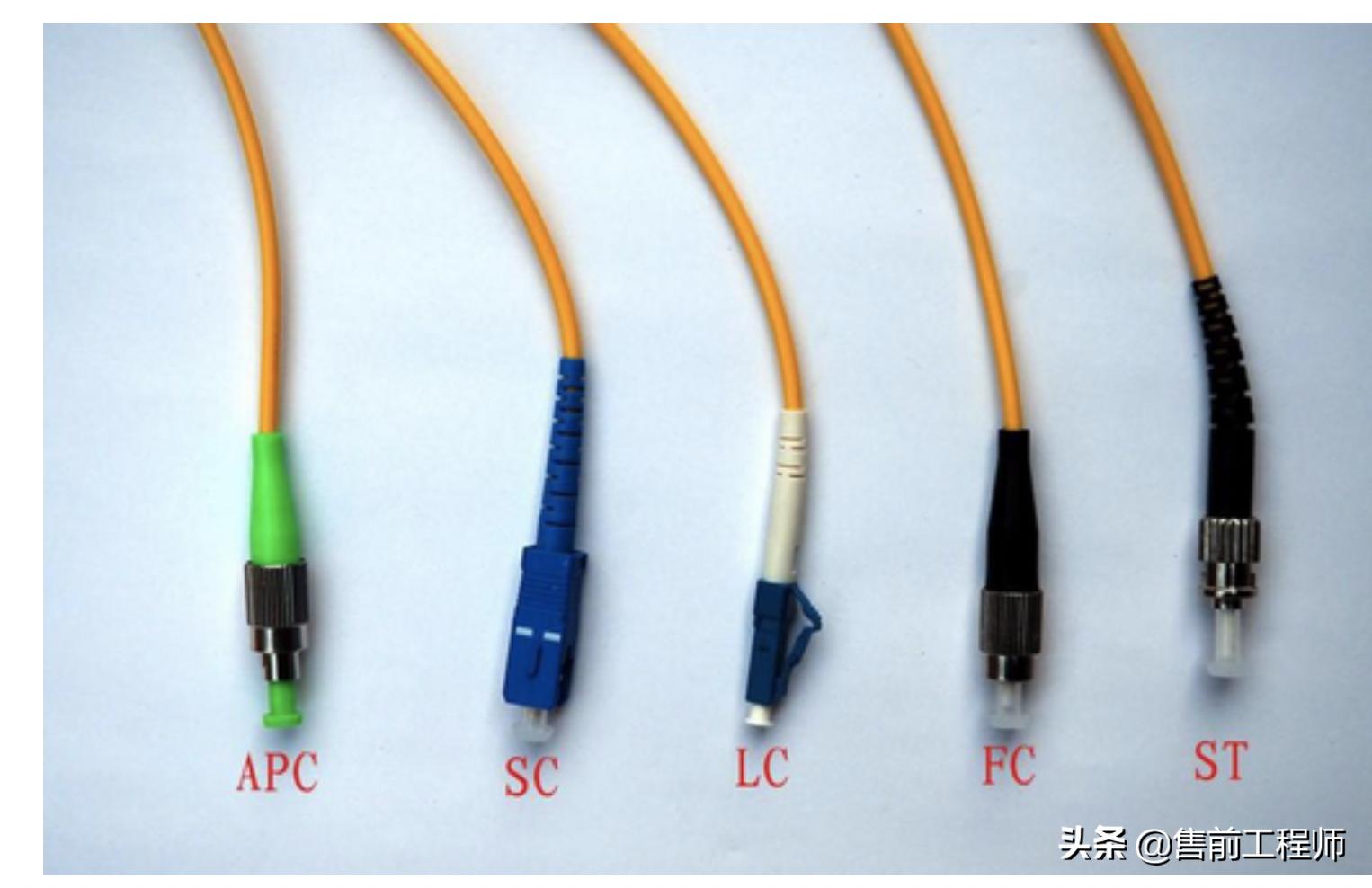

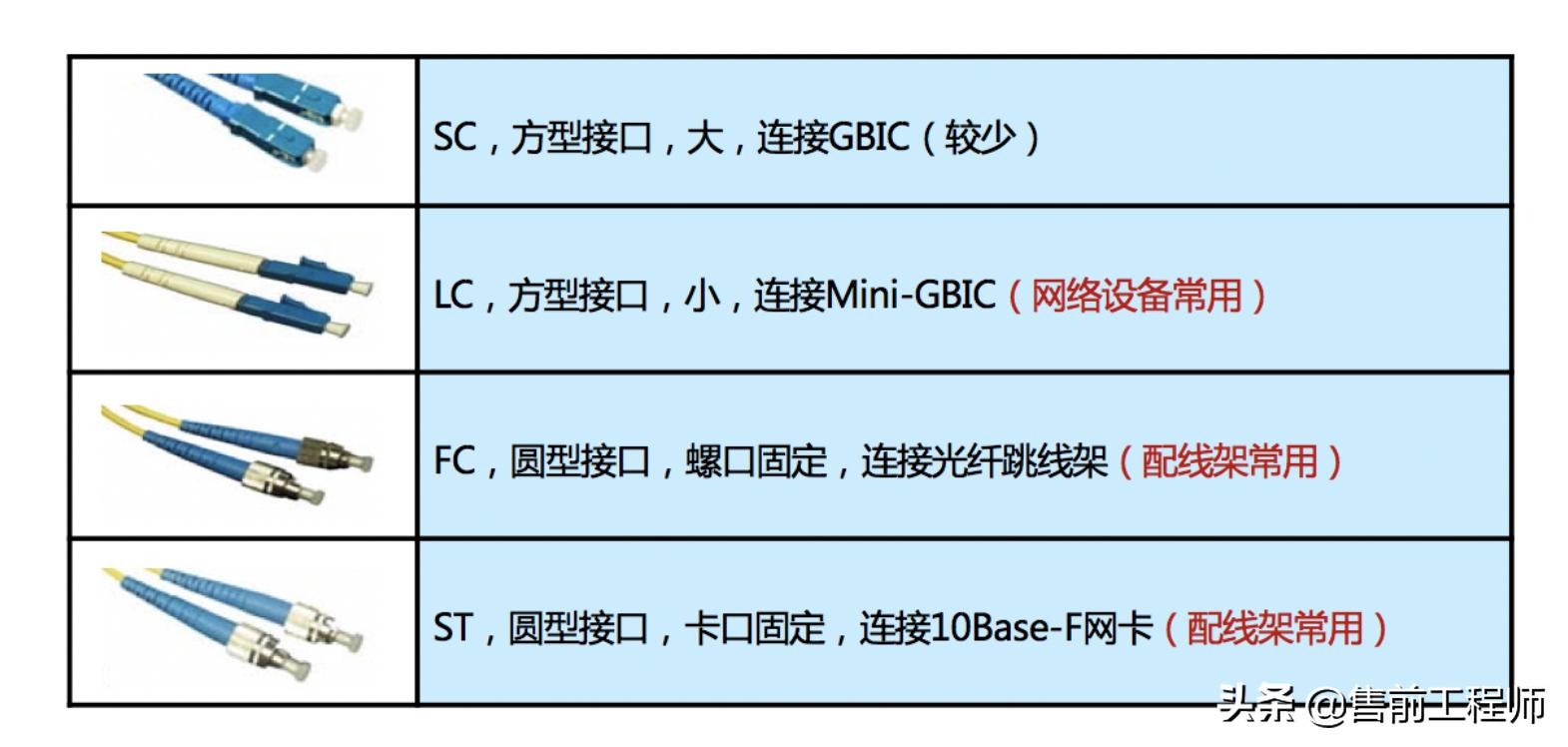

连接器的前端部分我们之前已经提及，其中应用较为广泛的类型主要有两种，分别是RJ11和RJ45。而光纤跳线连接器的种类则更为丰富，常见的包括SC、LC、ST、FC、ST等多种型号。值得注意的是，光纤的两端连接器并不一定完全相同云开·全站体育app登录，例如SC-FC、LC-ST、LC-LC等组合都是常见的。下面列举了一些常见的光纤连接器，它们与双绞线的水晶头类似。
尾纤
一端设有接头，另一端则是一根光缆纤芯的断裂部分，该部分通过熔接技术与其他光缆纤芯相连接，通常位于光纤终端盒中kaiyun.ccm，用于将光缆与光纤收发器连接起来（连接过程中还会使用到耦合器、跳线等辅助设备）。尾纤的分类与跳线相似kaiyun全站网页版登录，一根跳线一旦切开，即可得到两根尾纤。
双绞线和光纤制作的区别：
根据实际需求，需将双绞线裁剪至适当长度，随后使用网线钳和水晶头进行连接。至于光纤连接器，通常情况下是预先制作好的，若自行制作，光衰问题可能导致通信效果受损。以下是双绞线和光纤制作的具体步骤：
交换机光接口类型

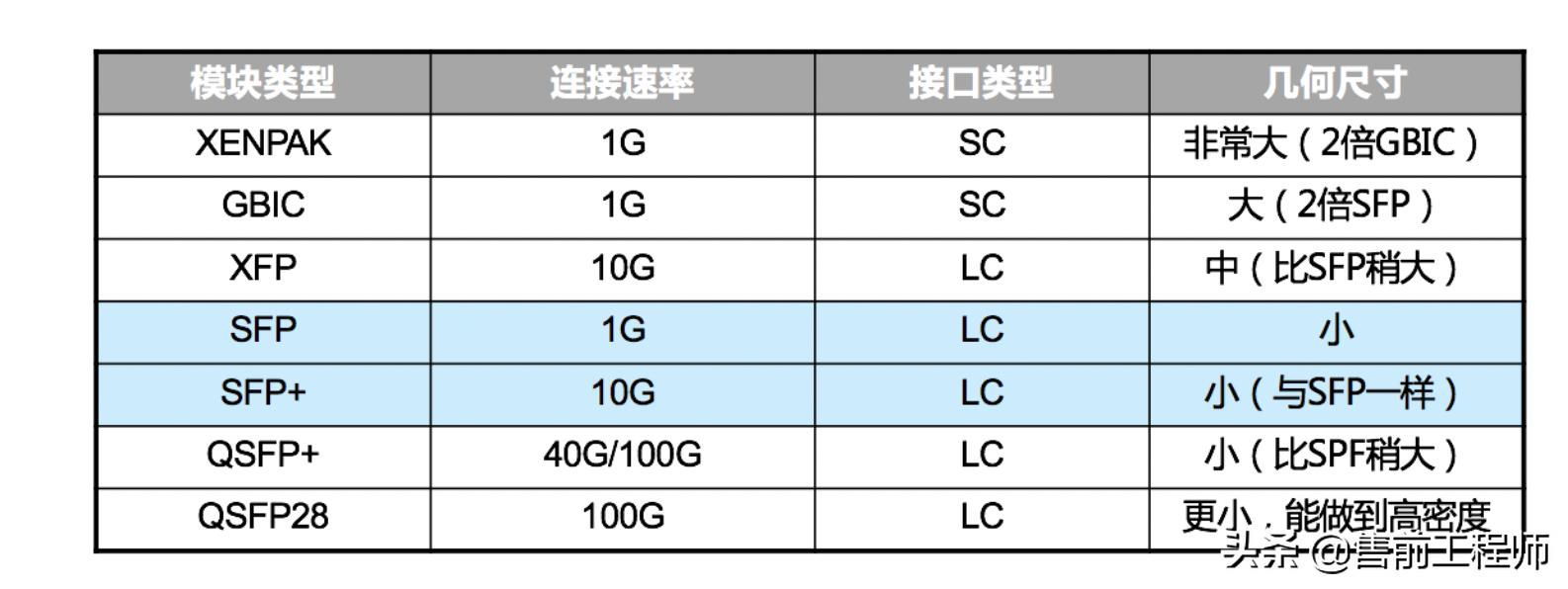

此乃光模块接口之概述，其中目前广泛应用的几种光模块接口包括：SFP接口，即千兆光接口；SFP+接口，即万兆光接口；以及QSPF+接口，即40G光接口。
万兆端口向下兼容千兆端口，这是因为SPF+与SPF接口的尺寸相同，所以万兆光接口能够适配千兆光模块。通常情况下，这种向下兼容是自动实现的。然而，某些厂商的部分产品可能不具备自动适配功能，此时用户需要手动设置速率。
40G与10G接口不匹配。40G的光接口采用的是QSPF+技术，而10G的光接口则是SPF+技术，两者接口规格存在差异，因此10G的光模块无法直接插入到40G的接口中。如此一来，若交换机全为40G接口，却需要接入10G设备，该如何解决这一问题呢？实际上操作并不复杂，只需使用1分4的线缆，便能够将一个40G的接口拆分为四个10G的接口，或者将一个100G的接口划分为四十个25G的接口，具体操作方法可参照图示。

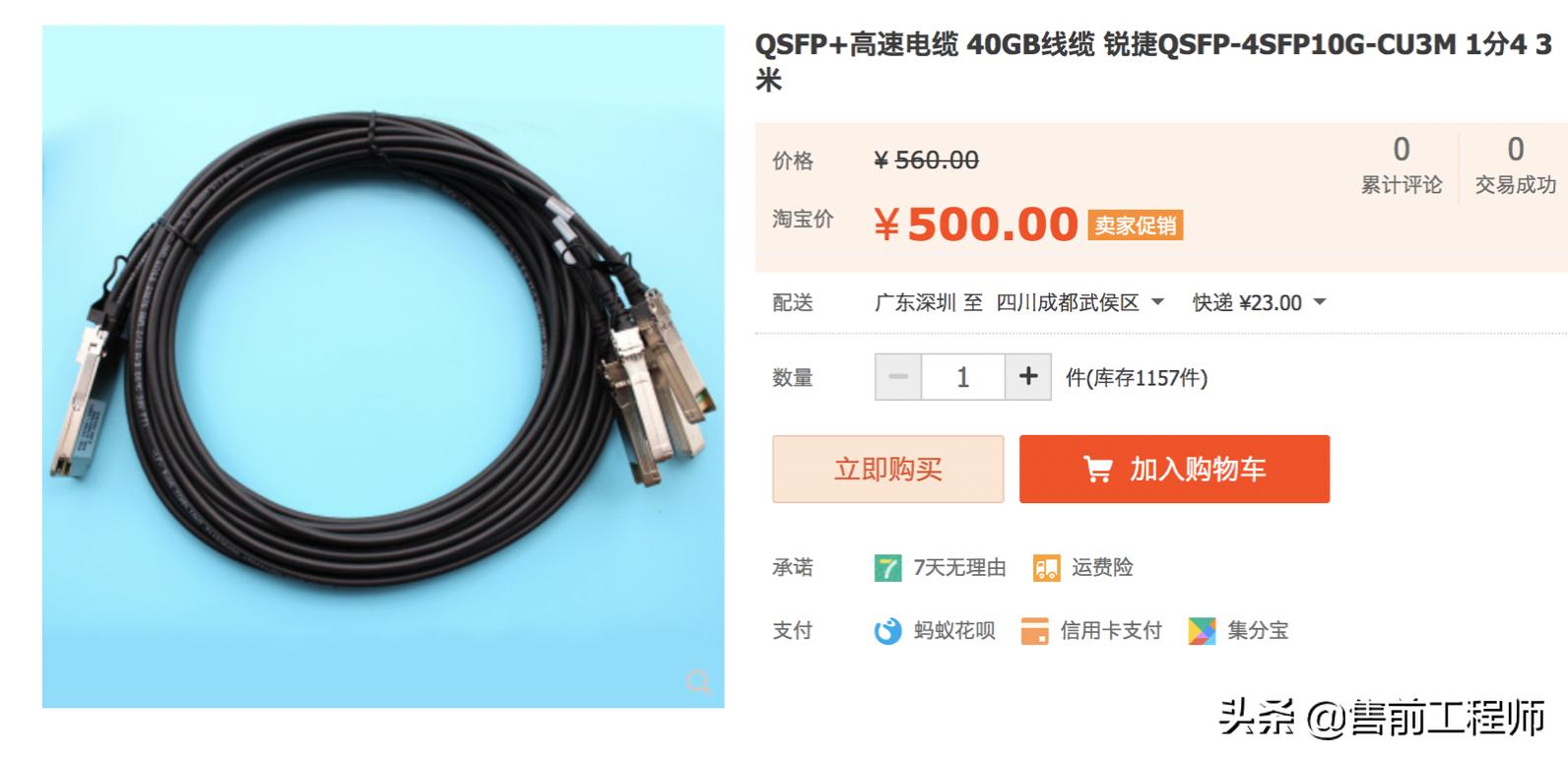

QSFP+至4SFP+的高速连接线，其一端配备40Gb/s的QSFP+端口，而另一端则设有4个支持10Gb/s的SFP+端口。
若仅拥有10G的接口，如何实现40G的传输速率？可采取端口聚合或链路捆绑技术。
各品牌的光模块是否能够互相匹配使用？通常情况下是可行的，然而目前众多厂商推出的产品，若使用非原厂的光模块插入，可能会出现报错情况，但这并不会对正常使用造成影响。

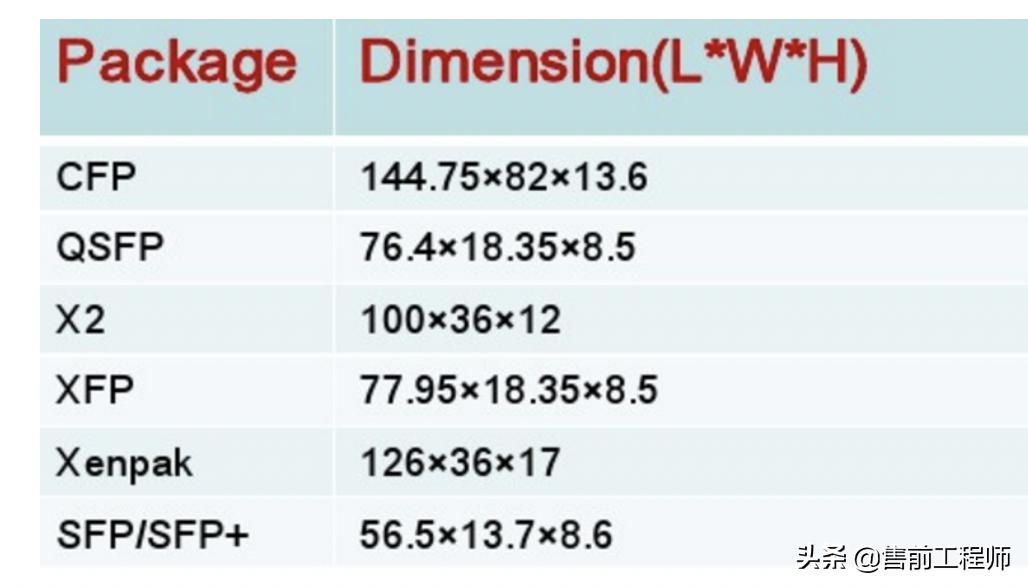

交换机各种接口大小参考
总结
之前为大家详细讲解了众多接口和连接器，或许许多朋友对此感到有些困惑，现在我将对此进行一番归纳总结。
首先，先说说比较简单的，双绞线相关接口和模块：
交换机的电源接口并无显著差异，通常我们直接提及电口，其中最为普遍的是RJ45接口，而双绞线的连接端子相当简便，通常就是RJ45的水晶头。
光纤的构造相对更为复杂。在光纤交换机中，光口的速率接口类型各不相同，例如之前所提到的SFP（千兆光接口）、SFP+（万兆光接口）以及QSPF+（40G光接口）。若要使用交换机上的万兆光口，必须安装SFP+万兆模块，而万兆双芯光模块（其中双芯使用最为普遍，包括一收一发）则会配备两个LC接口。若涉及两台交换机之间的连接，便需采用LC-LC类型的光纤跳线；至于交换机与配线架的连接，则需根据配线架的具体型号来决定。若配线架端为FC型，那么所需的跳线类型便是LC-FC。
