该射频通信系统采用Ku波段，融合了多通道MIMO技术、智能电扫阵列天线、OFDM波束成形、超高速跳频以及低相噪低杂散频率合成等多项尖端技术。它能够在干线节点上实现超高速数据传输、网络构建和中继功能，并且具备较强的抗干扰性能，因而适用于广泛的通信领域。
引言
在当前信息爆炸的时期，媒体所承载的数据量持续增长，尤其是高清多媒体视频流，对传输的即时性提出了更高的要求。这些需求推动着信息传输速度的不断提升。目前，无线通信技术正迅速发展，LTE和5G技术相继问世。根据香农定理，无线通信的速度与信道的宽度密切相关，信道越宽，传输速度越快，同时容量也相应增加。在VHF、UHF、L、S等较低频率范围内，频谱资源相对紧张，可供使用的带宽较为狭窄。因此，为了获取更广阔的信道带宽，向更高频率的频段拓展，已成为通信系统未来发展的必然走向。
1、系统方案设计
本文所阐述的Ku波段高速宽带射频通信系统，通过波束赋形技术实现全360°的覆盖，采用四个呈90°分布的天线阵列，每个阵列由四列阵元构成，并与四个TR组件相连接。这些组件经过幅度和相位的加权处理，最终汇聚至单一的变频通道。这样的设计构成了一个4*4的射频MIMO系统。此外，公共资源和上层管理功能均集中在中央单元，以便于实现互联。车载型结构中，中央单元借助连接器与各个TR组件实现连接，通过信令交互的方式进行控制。这些TR组件各自配备了独立的基带处理单元，并且可以将数字中频信号传输至中央处理器进行集中处理，从而实现空间分集。具体的总体框图可参考图1。
图1、系统总体框图
相较于传统的单收单发模式，本系统设计充分考虑了军事战术在抗干扰、保密性、传输速度、容量以及自适应能力等方面的综合要求。鉴于Ku波段信号波长较短、方向性显著且传输损耗较大等不足，本方案采纳了主流的OFDM调制技术，从而显著提升了系统的抗干扰性能，并实现了更高的频谱利用效率。此外，系统还应用了MIMO和智能天线技术，有效利用波束分集和天线空间复用功能，确保了系统在支持多用户、多方向、自适应的大容量数据传输需求的同时，也能实现有效运作。
为了减轻信号传输过程中因多径效应导致的性能下降，系统设计采取了相应的措施。具体布局情况可参考图2。
图2、系统初步布局图
2、子系统方案设计
2.1天线设计
为了减小系统整体的外形尺寸，天线部分选用了采用均匀线阵结构的微带天线。这种天线能够借助阵列波束赋形技术，达到高指向性、广泛覆盖范围以及抗衰落的效果。此类天线的设计通过调整天线单元的激励源的幅度和相位，实现了多方向的扫描。除此之外，它还能够对干扰源进行定位。一旦检测到干扰，便可通过波束赋形技术，使天线在干扰方向上形成零陷云开·全站体育app登录，从而有效抑制干扰。天线系统的主副辦扫描示意图如下图3所示。
图3、天线阵列及主副辦扫描示意图
2.2收发链路设计
收发链路涵盖了TR组件和变频通道，能够根据实际需求进行灵活调整。在微波射频前端部分，我们使用了全数字式的移相衰减器。在变频电路方面，我们采用了超外差式的二次变频技术。混频过程采用的是高射频与低本振相结合的方式，这样做可以有效降低频率合成器的实现难度。此外，电路中还设计了自动增益控制电路、保护隔离电路，以及频率选择电路。这些电路对接收到的信号进行选频、变频和线性化放大处理，最终将处理后的信号提供给基带处理器进行信号解调。收发链路的原理框图如下图4所示。
图4、收发链路原理框图
2.3频率合成器设计
一般来说，我们可以采用直接频率合成法（DS）、间接频率合成法（PLL）以及直接数字频率合成法（DDS）这三种频率合成方式。
本设计中，频率合成器选用了DDS倍频技术与PLL点频源混频方案，以实现跳频源的一本振输出。接收与发射的相位校准参考源则直接利用PLL跳频输出方式。整个频率源合成方案如图5所示。该方案的核心思想是将晶振信号通过一分四的功分器分为四路：其中一路作为发射和接收相位校准参考频率源的时钟，通过PLL跳频锁定，生成C波段信号，再经过滤波和二倍频，输出Ku波段的参考频率源；另一路作为基带处理器的参考时钟；第三路作为C波段点频源的参考时钟，通过PLL锁定，生成C波段的点频信号，随后与DDS输出的跳频信号混频，产生上变频C波段的射频信号，再经过二倍频，最终生成X波段的一本振信号；最后一路作为L波段点频源的参考时钟，通过PLL锁定，生成L波段的点频信号，再分为两路，一路经过滤波放大，作为系统二本振，另一路作为跳频DDS的参考时钟，生成VHF频段的跳频信号，经过滤波、放大及两次2倍频，产生L波段的跳频信号，与C波段点频源进行混频、滤波、放大、倍频，最终生成X波段的一本振信号。在频率源的实施过程中，考虑到其中包含了众多PLL频率合成、倍频、混频、放大等电路环节，因此，在变频阶段对杂散信号的抑制或规避变得尤为关键，否则这些杂散信号的干扰将会对系统的通信品质造成不利影响。
图5、频率合成器原理框图
3、散热设计
通过模型模拟分析，我们发现，在处理大功率连续波时，若散热效果不尽如人意，不仅会减少功率放大器的输出功率，而且在极端情况下，甚至可能导致功率器件损坏。鉴于此，功率放大器局部热设计的优劣，对于整个系统设计的成功与否至关重要。通常，我们将功率放大器件的有源区域称作结或沟道，而该区域的工作温度则被称作结温或沟道温度Tch。为确保元件免受损害，其沟道温度需控制在不超过规定的最高允许值Tchmax的范围内，这一值受晶体管结构、芯体材料、衬底材料等多种因素影响。功率元件的散热性能通过热阻Rt来衡量，其计算公式为Rt=Δt/Q，其中Δt指的是温度差，Q则代表热量传递量。热阻的单位是摄氏度每瓦特，它与管芯及衬底材料的导热性能、厚度、横截面积、生产技术以及封装方式等因素密切相关。利用热阻值，我们可以推算出沟道温度Tch，其计算公式为：
Tch = Rt x Pdiss+ T0
Pdiss代表耗散功率，T0指的是环境温度。观察公式可知，热阻数值增加意味着功率放大器的散热性能降低。在实际情况里，除了功率放大器本身的热阻，还需考虑安装功放的腔体热阻R1、散热器热阻R2，以及因各部分接触不紧密或材料导热系数不同而产生的接触热阻Rc。因此，完整的沟道温度Tch的计算公式是：
Tch 等于 (Rt 加上 R1 加上 R2 加上 Rc) 乘以 Pdiss 加上 T0。
除了功率元件所固有的热阻Rt之外，其他热阻数据难以获取。因此，为了简化计算过程，将公式中难以直接获得的参数部分整合至最后，以一个反映环境温度的相对值来表示，从而得到以下计算公式：
Tch= Rt x Pdiss +
( R1 + R2 + Rc )x Pdiss+ T0
= Rt x Pdiss +T’0
T'0 代表的是功率放大器件外壳的温度，当器件与腔体紧密相连且热传导性能良好时，可以忽略器件与腔体之间的接触电阻。此时，T'0 指的是与功率放大器件接触的腔体壁面温度。将Tch 设定为Tchmax，依据上述公式，我们可以计算出在特定耗散功率Pdiss条件下，功率放大器件能够承受的最高腔体壁面温度。借助极端温度和耗散功率参数，可以对散热结构进行仿真建模。在理论层面，只需确保Tch
工程领域普遍采用的散热手段包括肋片式散热、相变冷却技术、热管传热以及温差电制冷等。其中开yun体育app官网网页登录入口，肋片散热齿的应用尤为广泛，依据散热齿的结构特点，又可细分为片状散热齿和柱状散热齿两大类。柱式散热齿风道未进行封闭处理，其散热性能相较于片式散热齿显得不够显著。因此，在当前的系统设计方案中，我们选择了片式散热齿进行散热。根据理论分析，散热齿的高度越高，散热效果通常越佳。然而，散热齿的宽度以及齿间距也会对散热性能产生影响。为了提升散热效果，我们可以借助热设计软件（如Flotherm）进行仿真和优化。散热齿选用铝合金材料，同时考虑到减轻系统整体重量，系统所采用的散热底座设计结构如图6所示，其基本配置能够充分满足系统散热需求。

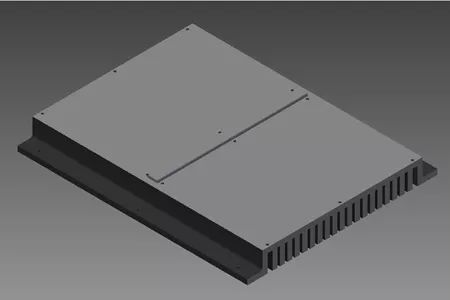

图6、散热底座外形结构图
除了上述提到的辅助散热措施，在工程实践中，我们还于功放底部添置了导热硅脂以及导热胶等材料，并且对T/R组件进行了分散式布局，以此减少热量的聚集，从而提升了整个系统的稳定性与可靠性。
4、工程设计验证
根据既定的系统设计规划，我们对天线进行了测试，工程上对频率合成器的测试结果与设计方案基本吻合。具体来说，典型的频率合成器DDS+PLL的相位噪声以及跳频时间的测试曲线，详见图7-8。

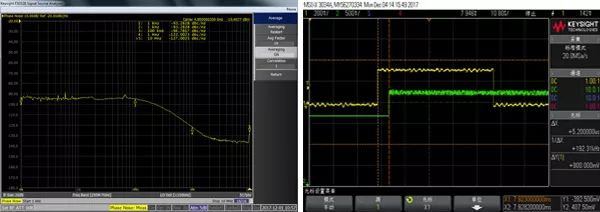

图7、DDS相位噪声及跳频时间测试曲线
图8、PLL相位噪声及跳频时间测试曲线
对测试链路进行性能评估，在输入频率为140MHz且采用64QAM调制方式的情况下，将滚降因子设定为0.3，符号率设定为30Mbps，所得到的典型发射误差向量幅度（EVM）值为6.09%，同时，邻道抑制比在50MHz偏移量下超过了-35dBC，具体测试数据详见图9。

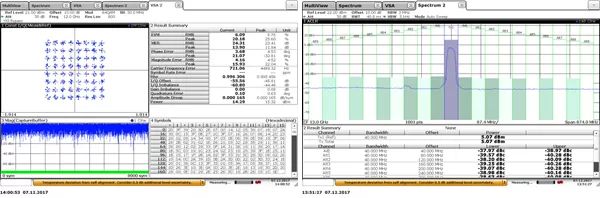

图9、发射EVM及邻道抑制比测试结果
5、应用场景
目前，以Ku波段为技术核心的高速宽带射频通信系统，主要被用于点对点、点对多点、中继以及多级自组网等多种场景。这类系统显著提升了节点间的通信能力和系统的整体容量。具体的应用场景，如图10所示。
图10、应用场景示意
6、结束语
本文所提出的Ku波段高速宽带射频通信系统，巧妙融合了多通道MIMO技术、智能电扫阵列天线、OFDM波束成形、超高速跳频以及低相噪低杂散频率合成等多项尖端技术。该系统选用微波平面阵列作为核心组件，能够在干线节点上实现超高速数据传输、网络构建和信号中继，同时具备较强的抗干扰性能。它广泛应用于各类通信领域，所研制的样机性能与预期设计需求基本相符kaiyun.ccm，且在实际工程应用中验证效果优异。
