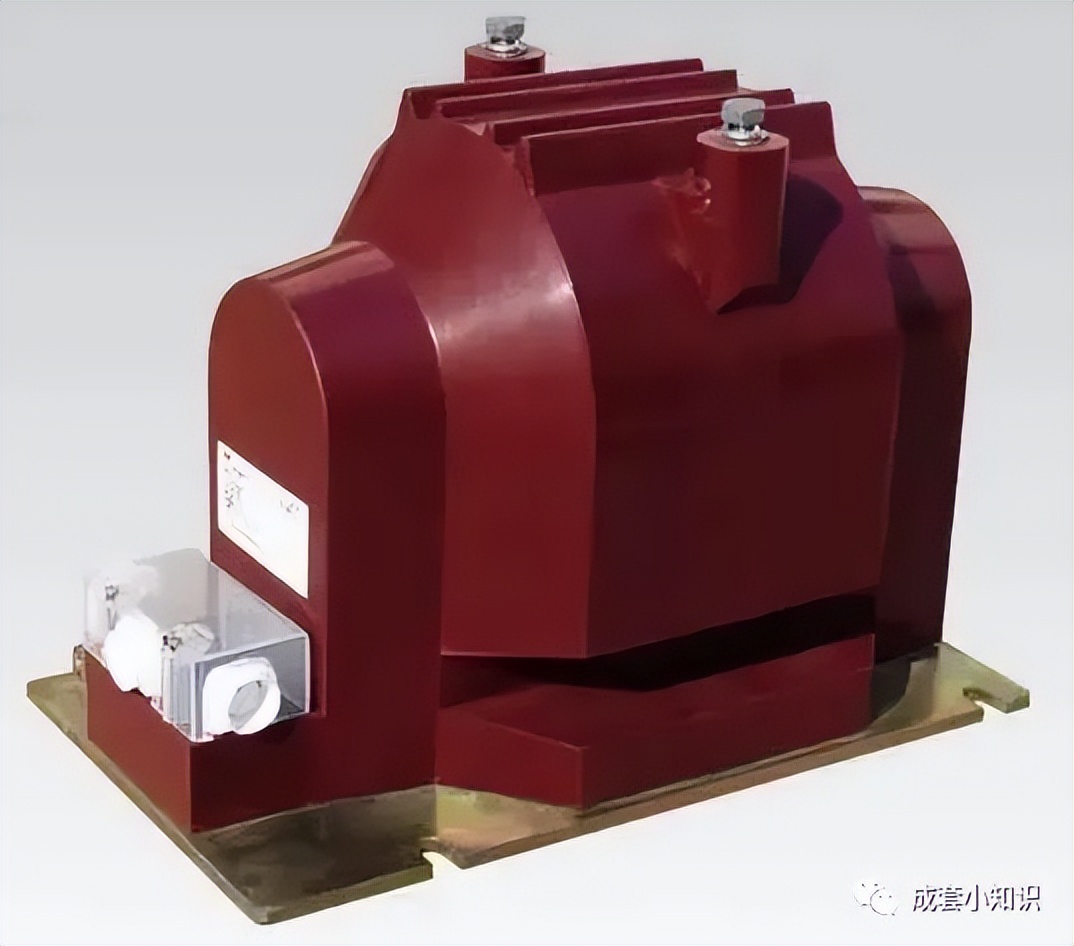

什么是电压互感器？
电压互感器的主要功能是将高压电转换为低电压（例如100V），以便于测量和保护等设备的使用。其工作原理与变压器的电磁感应相同，实际上电压互感器可以看作是一个微型变压器。那么，为何要将电压降低后再进行测量呢？这是因为电压越高，电场强度也就越强，对物质的击穿能力也随之增强。正因如此，在设计10KV系统时，我们必须确保至少有125mm的电气间隙kaiyun.ccm，以防止电击穿的发生。高电压的准确测量对测量设备提出了较高的要求，因此必须使用电压互感器来达到这一目的。以10KV电压为例，电压互感器可以将10KV的电压降至0.1KV，相当于降低了100倍。随后，再利用测量仪表将这个降低后的电压数值放大100倍，从而显示出实际的电压值。
电压互感器与降压变压器功能相似，其二次侧电压有所下降，然而电流却相对较大。因此，二次侧不能出现短路现象。为了防止短路电流的产生，我们在互感器的一次侧增设了熔断器以提供保护，避免高压进入低压侧。同时，在互感器的二次回路中，我们还加装了击穿保护器。
单相电压互感器的接线设计适用于对称的三相电路，其二次侧能够连接仪表和继电器。此类互感器能够用于测量相间电压，即线电压，亦或相对地电压，即相电压。

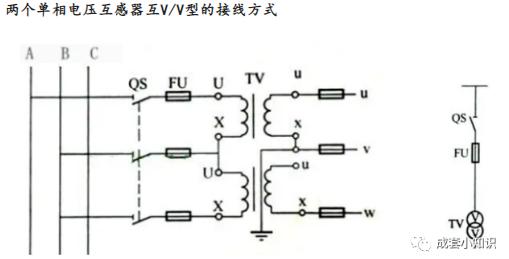

两个单相电压互感器的V/V型连接方式，能够实现线电压的测量，却无法测定相电压。这种接线方式在20kV及以下电压等级的电网中，尤其是在中性点未接地或通过消弧线圈接地的情况下，得到了广泛的应用。它主要用于测量三相三线制的线电压。
适用于测量所需线电压的仪器和继电设备，还有那些需要提供相电压的绝缘监测电压表。

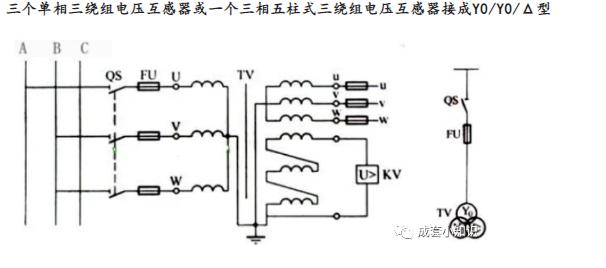

Y0型二次线圈为仪表、继电器以及绝缘监察电压表等提供电力。辅助二次线圈则以开口三角形的形状连接，为绝缘监察电压继电器供电。在三相系统运行正常时，三相电压保持均衡，导致开口三角形两端的电压降为零。然而，若某一相发生接地，开口三角形两端将产生零序电压，进而触发绝缘监察电压继电器，并发出警报信号。适用于3至220千伏的电力系统，其中110千伏及以上电压等级不配备高压熔断器，主要用于连接交流电网中的绝缘监测仪表与继电器。
当三相电压对称时，零序电压的值为Ua、Ub和Uc之和，即3U0=Ua+Ub+Uc，等于零。若C相发生接地故障，Uc将降为零，此时AB相的电压将增至原来的两倍，这是由于相位角变为60°的缘故。通过矢量计算可知，零序电压的数值增至相电压的三倍。通常情况下开yun体育app官网网页登录入口，零序电压的允许范围在3至5伏之间，正常值为2伏。
电压核相
在电力系统内，一旦新设变电站、扩大现有工程或电压互感器的二次回路发生改动，两个系统在并网之前，必须对PT的二次回路实施电压和相序的检测，这被称为电压核相试验。通过比较电压互感器二次侧的电压数值及其相位，我们可以确认二次回路的接线、极性以及变比是否准确无误。
若未核对相接线存在错误，将导致保护功能失效，并引发采样数据异常，进而对系统产生不利影响。因此，有必要对PT二次电压的数值进行测量，这包括对同一PT设备不同绕组之间的电压以及不同PT设备二次绕组电压相序的细致检查。
电压互感器二次回路接线2.5平方。
电压互感器的选择
以GB 1207和GB 4703为挑选依据，以DL/T866-2017为参照进行。
20千伏及以下电压等级的系统，可以选择使用单相式或三相式（包括三柱或五柱结构）的电压互感器。而对于35千伏及以上的电压等级系统，通常则更倾向于采用单相式的电压互感器。
对于系统高压侧若非有效接地，则可以采用单相互感器kaiyun全站网页版登录，将其接入相间电压或V-V接线方式，以此供电给连接在相间电压上的仪表与继电器。

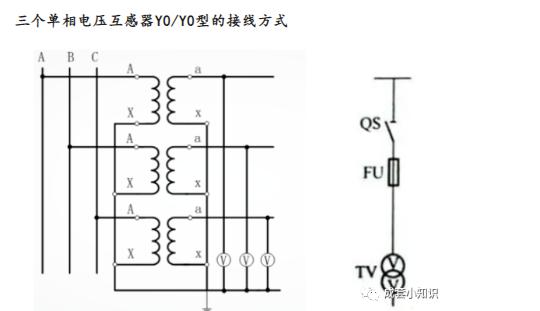

三个单相互感器被连接成星型结构。在侧中性点未接地的情况下，能够为连接在相间电压和相电压上的仪表及继电器供电，然而无法为绝缘检查电压表提供电力。而当互感器一次侧中性点接地后，则能够为连接在相间电压上的仪表、继电器以及绝缘检查电压表供电。若系统的高压侧是中性点有效接地，那么这样的系统便适合使用来测量相电压的仪表；反之，若系统的高压侧不是有效接地，那么便不得接入用于测量相电压的仪表。
三相式互感器分为三柱式和五柱式两种类型，其接线方式为星型。在三柱式互感器中，一次侧的中性点是不能接地的；而在五柱式互感器中，一次侧的中性点则可以进行接地处理。无论是接地还是不接地，其适用的范围都是一致的。
该单相互感器连接于三相系统的线路之间，其额定二次电压设定为100伏特。
在连接至三相系统中的相与地之间的单相互感器，若其额定一次电压与所连接系统的相电压相等，则其额定二次电压应为100%。
电压互感器剩余电压绕组的额定二次电压标准如下：若系统中的中性点实施有效接地，则该电压应为100伏特；反之，若中性点未实施有效接地，则该电压应为100伏特除以某个数值。

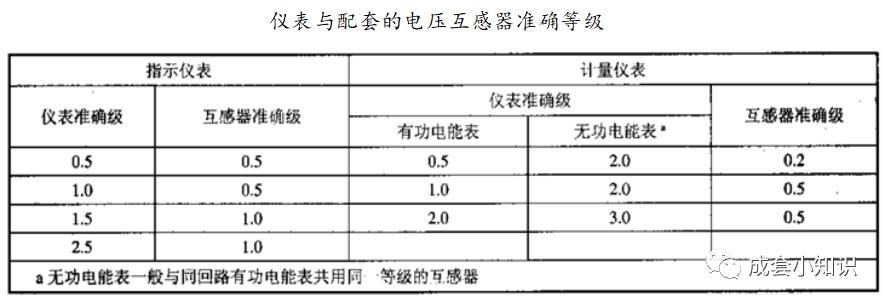

测量电压互感器的精确等级，需依据该等级所规定的电压值及负荷条件下的最大容许误差百分比进行标注。常见的标准精确等级包括0.1、0.2、0.5、1.0和3.0。
确保电压互感器测量精度，需依据其在该准确级下，于5%额定电压至额定电压因数对应电压区间内的最大容许电压误差百分比进行标定，并以此数值后附上字母“P”来标识。通常，该标准准确级分为3P和6P两种。
保护用电压互感器剩余电压绕组的准确级为6P
PT爆炸的常见原因
a、PT外绝缘对地击穿，匝间短路
b、PT一次侧电压分布不均，长期局放引起的老化
c、铁磁谐振
d、二次短路
e、小动物进入带电区
