在一个完整的冷库蒸汽压缩式制冷装置中，除了压缩机、冷凝器、膨胀阀和蒸发器这四大核心部件之外，为确保整个系统得以顺畅、经济且安全地运作，还需配备一定数量的辅助设施。这些辅助设施种类繁多，依据其功能，大致上可划分为两大类别：
1、维持制冷循环正常工作的设备，如两级压缩的中间冷却器等；
提升设备性能和优化运行环境的装置，包括油分设备、集油装置、氨液分离装置、空气分离装置以及各类储液容器（或设备）等。
除此之外，制冷系统还配备了各种必要的配件，如调节、控制和安全运行的器件、仪表以及连接管道等。
一、油分离器的作用与原理
在蒸汽压缩式制冷设备中，经过压缩的氨蒸汽或是氟利昂蒸汽kaiyun全站网页版登录，均处于高压高温的过热状态。这种状态下，其排出速度较快且温度较高。因此，汽缸壁上的部分润滑油，在高温的影响下，不可避免地会转变为油蒸汽和油滴微粒，与制冷剂蒸汽一同被排出。而且，排汽温度越高、流速越快，排出的润滑油量也就越多。

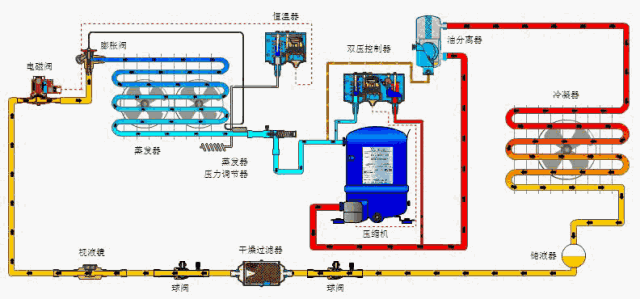

氨制冷系统中，因氨与润滑油互不溶解，故润滑油混入制冷剂后，会在冷凝器和蒸发器的传热壁上形成油膜，导致热阻提升，进而影响冷凝器和蒸发器的传热效率，减弱制冷性能。资料表明，当蒸发器表面存在0.1毫米厚的油膜时，蒸发温度将下降2.5摄氏度，同时耗电量将增加11至12个百分点。因此，有必要在压缩机与冷凝器之间安装一个油分离装置，以此实现制冷剂蒸汽中润滑油的分离。
众所周知，液体微粒在汽流中的运动尺寸与汽流速度紧密相连。当汽流以垂直向上的方式运动，并产生与微粒重量相等的升力时，此时的汽流速度被定义为平衡速度，通常用符号ω来表示。显然，当气流速度与平衡速度相匹配时，微粒在气流中保持静止状态；若气流速度超过平衡速度，微粒将被带离；反之，若气流速度低于平衡速度，微粒便会坠落，进而导致油滴微粒从制冷剂气流中分离。

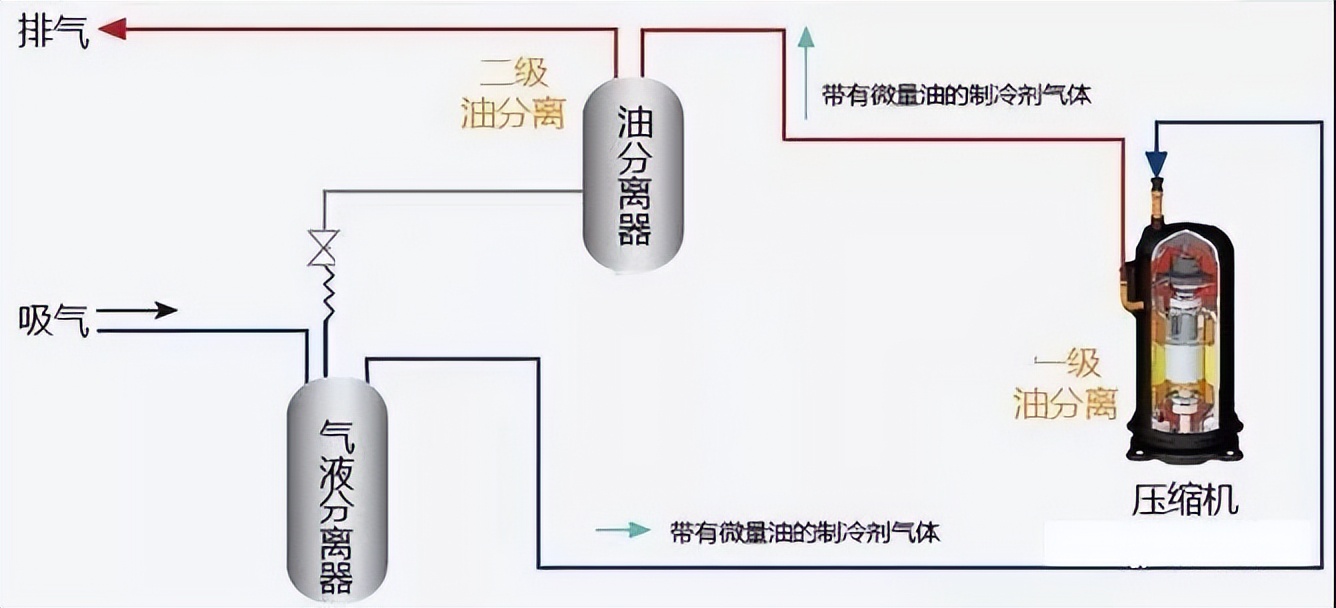

油分离器运作的核心机制主要依赖于润滑油与制冷剂蒸汽密度的差异；此外，通道截面突然增大导致气流速度急剧下降（油分离器的筒径是高压排气管直径的3至15倍，使得蒸汽进入油分离器后的流速从原来的10至25米每秒降至0.8至1米每秒）；与此同时，气流方向的改变促使密度较高的润滑油得以分离并沉积在油分离器的下方。通过运用离心力将油滴排出，或者使用氨液进行清洗，亦或是通过水冷却来降低汽体的温度，促使油蒸汽凝结为油滴，或者增设过滤层等手段，以提升油分的分离效率。
二、油分离器的分类
目前市面上流行的油分离器主要分为洗涤型、离心型、过滤型和填充料型这四种不同的结构形式，以下将分别介绍它们的具体结构和运作机制。
1、洗涤式油分离器
洗涤式油分离器适用于氨系统，其主体结构由钢板卷焊成圆筒状，筒的两端分别安装了由钢板压制而成的筒盖和筒底。进汽管从筒盖中央伸入，直至筒底部的氨液层中。进气管的底部焊接有底板，管端周围开设了出气孔，这样的设计旨在防止高压蒸汽直接撞击筒底，从而避免已沉淀的润滑油因冲击而搅动并浮起。筒内进气管中部（位于液面之上）的管壁设有平衡孔，这一设计旨在压缩机停机时，对排气管路、油分离器以及冷凝器之间的压力进行平衡。特别是在压缩机出现故障的情况下，它能有效防止因冷凝器内高压作用，将油分离器中的氨液压回压缩机开yun体育app官网网页登录入口，从而避免引发更严重的事故。此外，进气管外侧上部还装备了多孔伞形挡板，其主要功能是分离液滴。筒体下侧安装了油管接口，该接口与集油器相接。在伞形挡板上方，筒体侧壁配备了排气管道接口，且该接口使得排气管道能够深入筒体内部一段距离，出口方向朝上，这样做是为了在氨气离开分离器前再进行一次转向，从而有助于增强分离效率。
在工作过程中，洗涤式油分离器主要依靠混合气体在氨液中受到洗涤与冷却，以此实现油的分离。此外，它还通过减缓气流速度和调整气流方向，促使油滴自然沉降，达到分离效果。在这其中，洗涤与冷却的作用对油分离效率的影响尤为显著，因此，筒体内需维持一定量的氨液高度。
氨液通常由冷凝器提供至洗涤式油分离器，为确保油分离器内氨液高度充足，其进液管需设置在比冷凝器出液口低240至250毫米的位置。此外kaiyun.ccm，该油分离器通常安装在机房之外，紧邻冷凝器，以便多台压缩机可以共享同一油分离器。
2、填料式油分离器
填料式油分离器的构造特点如下：该设备由钢板卷焊而成的筒体构成，筒体内设有填料层，填料层的上下两端分别由两块多孔钢板进行固定。填料的选择包括陶瓷杯、金属切屑以及金属丝网，其中金属丝网的效果最为理想。当含有油的制冷剂蒸汽进入筒体并减缓流速后，蒸汽首先会通过填料层吸附油雾，随后沿着伞形板的扩展方向沿着筒壁向下流动，接着改变流动方向，从中心管返回至顶腔并排出。从油中分离出来的液体聚集在容器底部，随后通过浮球阀或手动阀重新回流至压缩机的曲轴箱中。
从上述情况可以观察到，该油分离器的分油过程主要通过减缓流速、填料吸附以及调整气流方向来完成，其中，填料层的吸附功能占据了主导地位。与洗涤式油分离器相较，填料式油分离器在分油效率上更为出色，其效率高达95%（而洗涤式仅为80至85%），且其安装空间更为节省，对安装位置和高度并无严苛要求。此外，多台压缩机可共用一台油分离器，因此填料式油分离器已在氨制冷系统中得到广泛应用。然而，这种油分离器对气流的阻力相对较大，因此对筒内制冷剂蒸气的流速有特定限制，要求不超过0.5米每秒。此外填料式油分离器的金属丝网一般采用不锈钢丝网，价格较贵。
3、离心式油分离器
离心式油分离器在油分离方面表现优异，特别适合应用于规模较大的制冷设备。当压缩机排放的气体通过油分离器的进气管道，沿着切线方向进入筒体后，便开始沿着螺旋形的导向叶片以高速进行旋转，并从上至下流动。借助离心力的强大作用，密度较高的油滴被甩向筒壁，随后沿着筒壁滑落，最终沉积在筒体的底部。而蒸汽则通过筒体中央的出气管，经过多孔板后排出。筒壁配备有浮球阀，一旦油位升至最高点，润滑油便会借助浮球阀开启阀芯，从而自动流向压缩机的曲轴箱或集油器进行排油。此外，部分设备在油分离器外部还配备了冷却水套，该水套能够对混合气体进行冷却，同时通过减缓流速和改变流动方向，实现气液进一步分离。
4、过滤式油分离器

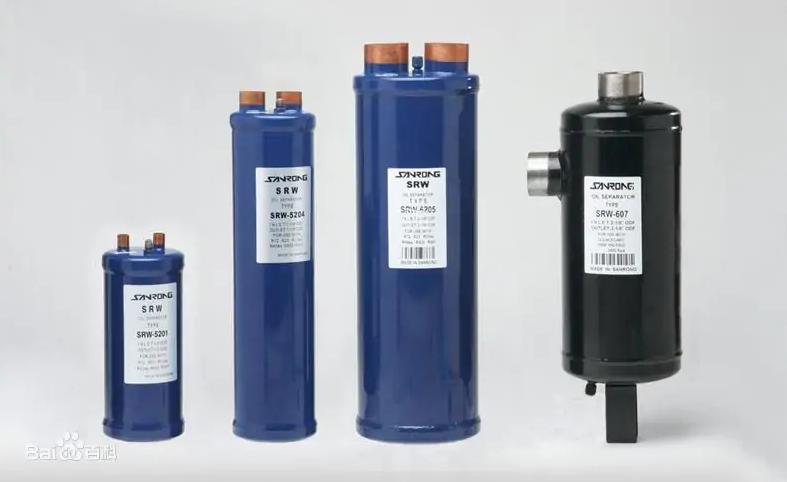

氟利昂制冷系统中，一种被称为氟利昂油分离器的过滤式设备得以应用。当压缩机排放出的高压制冷剂气体流入该分离器时，因过流截面较宽，气体流速骤降并转向，同时得益于进气时多层金属丝网的过滤功能，制冷剂气体中的润滑油得以分离，并最终滴落汇集于容器底部。当润滑油聚集到一定量后，便通过自动回油阀回流至压缩机曲轴箱。在设备正常运行期间，浮球阀的间歇性运作导致回油管温度交替变化，回流时管子变热，不回流时则变冷。若回油管持续保持冷或热状态，则表明浮球阀可能出现了故障，需进行维修。维修过程中，可以使用手动回油阀来进行回油操作。该油分离器设计简洁，生产过程简便，应用范围广泛，然而在分离油质方面，其效果却略逊于填充料式的分离器。
