[摘要]鉴于我所在国家的火箭基地的设计要求和实际情况，基于国内外的高支持型模板建设技术的当前经验，使用Tower + Beret平台的组装高支持的模板建设方法是独立设计的。经过严格的示威和仔细的施工后，中国的89m高度混凝土屋顶的首次建设已成功完成。
[关键字]屋顶盖；高支持模具；塔支撑；贝雷设计;应用
随着我国工业层面的发展，高大的太空工厂中越来越多的高支持模型项目。火箭底座的火箭装配测试塔的屋顶支撑高度达到89m，使其成为中国支撑高度最高的现场混凝土屋顶。由于体重较大，框架柱的不同高度，传统的全房框架支撑系统具有较大的柱状变形，导致本地稳定性差，无法满足该项目支持的要求。
189m高支持模型项目概述
火箭垂直测试工厂是钢筋混凝土框架剪切壁结构，主要是混凝土柱和梁。工厂中央大厅的高度为89m，从地面到天花板没有地板结构。 89m高的屋顶是一个大跨度的高空间结构，平面尺寸为347m×49m。整个屋顶结构的平面面积约为1753.2m2。其中，屋顶脚趾梁的结构为500mm×1800mm，平板厚度为120mm，平板的顶部高度为89m，而TIC脚趾梁的底部高度为872m（见图1）。屋顶梁平板混凝土的总重量约为2600t，柱的顶部约为200吨，负载约为16kn/m2。该项目具有复杂的结构，很难构建。这是中国的第一个案例，没有经验可以学习。
2个技术困难
1）屋顶安装跨度为24m，在东南方向为39m，安装高度为87.200至89.000m。屋顶的总质量超过2,600T。
2）高空操作体积很大，现场支撑式高度的高度超过80m，并且高空形式系统，屋顶钢杆绑定和混凝土倒入的安装和拆卸都是高空操作云开·全站体育app登录，这增加了屋顶构造的难度。
3）很难设计模板支持系统。在中国，在中国独立高度为8900万的混凝土高支持式系统的设计形式是我国家的第一个。没有以前的经验可以学习。与普通的钢管高支撑物形式系统相比，在整体稳定性设计和节点应力计算方面，设计支持系统的难度都大大增加了。
4）很难安装和拆卸模板支持系统。由于支撑模具高度达到80m以上，因此必须在地面上架设模板支撑系统，然后使用塔架和其他设施进行升级。这些设施的概念，设计，验证开yun体育app官网网页登录入口，材料的组织和构建都受到许多现场约束，广泛的影响以及较长的准备时间。
3个解决方案设计
3.1高支持模块模板支持系统
高支持的模板系统由一个垂直支撑的列，一个垂直支撑的柱基座，垂直支撑柱的水平桁架，平台主梁，一个均匀分布的水平平台，可调节的连接设备，柱和主梁之间的可调节连接设备，主梁之间的可调节连接设备，钢制管道支撑系统等。盒状桥甲板形成稳定的结构，可以共同承受振动塔重型混凝土屋顶的结构中产生的负载。混凝土屋顶建造中产生的负载是从模板传输到桁架平台，垂直支撑柱，最后转移到了位于支撑架下方的地下剪墙和地下基础上。
3.2支持高支持模板的勃起
3.2.1垂直支撑系统
垂直支撑柱由中庭中的8个晶格柱组成。晶格柱包括垂直支撑架，水平支撑，拉杆，柱基础底座，可调节的设备等。垂直支撑框架（以下称为塔）由标准尺寸标准塔的标准塔式组成，塔的四个主要肢体组成，塔的四个主要肢体在Shear Shearsection shearsection shearsies axect newect axexection shearsis sexection shearsis sexection sexection sexection sexection sexection sexection shearis sexection sexection sexection sexection sexection。
3。2.2列之间的水平桁架拉动系统

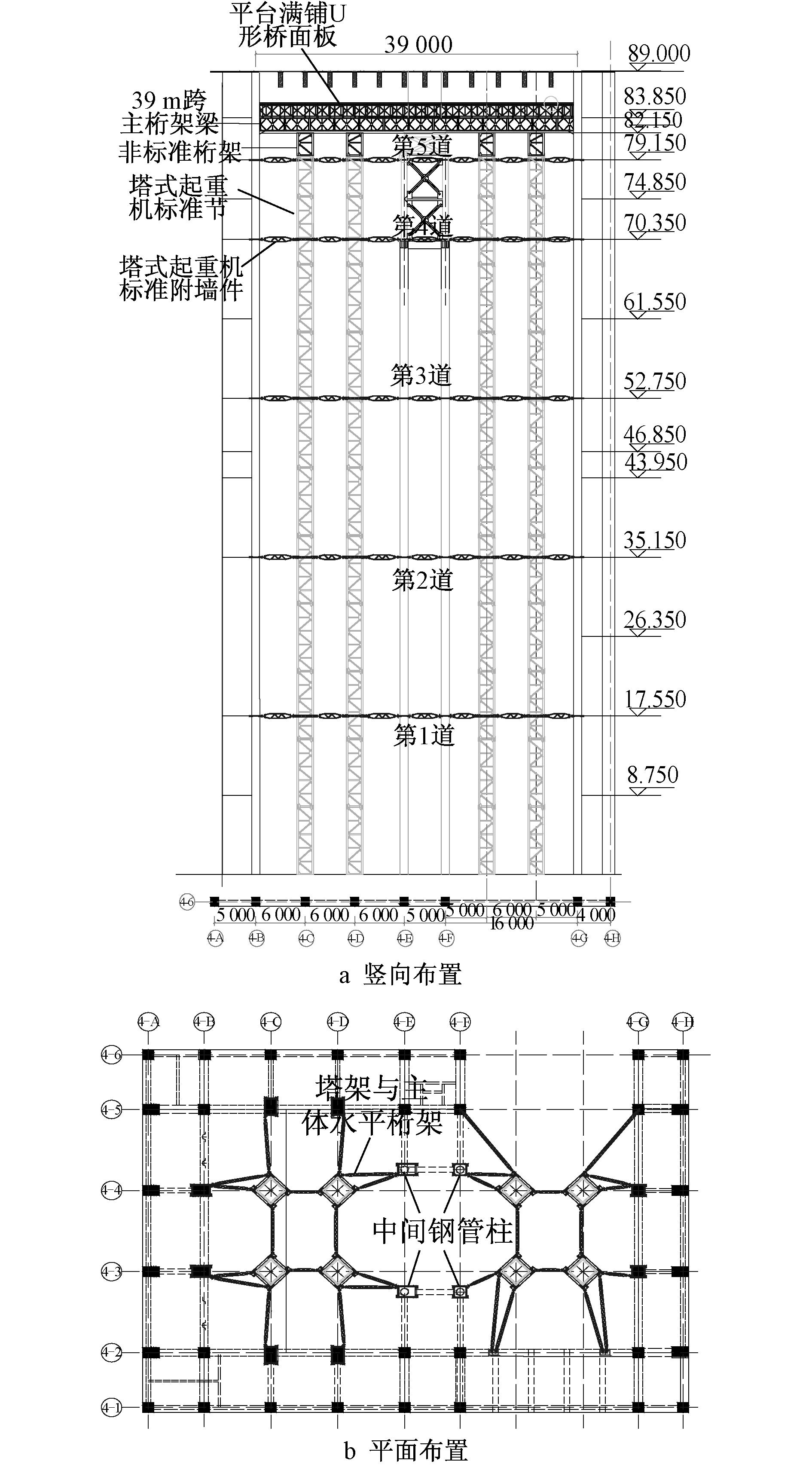

根据机械模型计算，5塔式起重机墙附件零件在17.550、34.150、52.750、70.350、79150m海拔主框架柱和工厂中庭的剪切墙分别连接，塔式起重机壁附件使用标准零件。垂直布置如图2a所示，计划布置如图2B所示。
3.2。 3主梁设计系统的设计

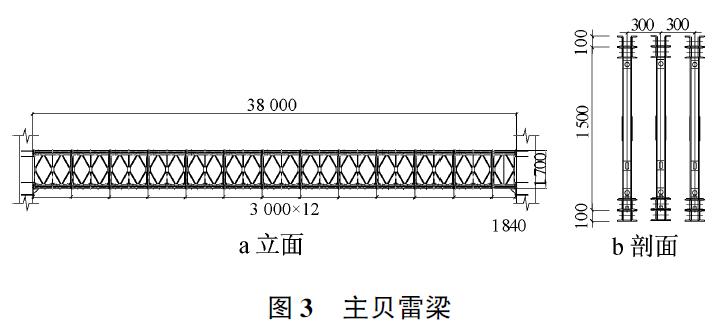

1）主梁（见图3A）与标准贝雷底板组装在一起。两个桁架主梁通过贝雷底板连接，以进行整体连接，并在柱上设置了一个触点。
每组桁架主梁由三个贝雷帽平行组装（见图3b），主要包括6个组件：桁架（标准贝雷帽），连接销钉，保险销，增强的和弦，和弦螺栓和桁架螺栓的桁架。
贝雷帽的和弦由两个通道（背对背）组成。带有圆孔的多个钢板在上和下弦上焊接。有螺栓孔可以加强上和下弦中的和弦和双层桁架连接。有4个螺栓孔可连接上和弦中的支撑架。中间的两个孔是用于在相同节点之间连接双行或多行桁架，两端的两个孔用于连接横截面。
2）加强每个主梁的下弦，并加强和弦。
图2水平拉力连接桁架布局
Belay作品的材料和部分与Belay作品的上和下弦相同。与桁架的上和下弦相比，连接销钉和保险销的桁架和钢筋和弦之间固定。

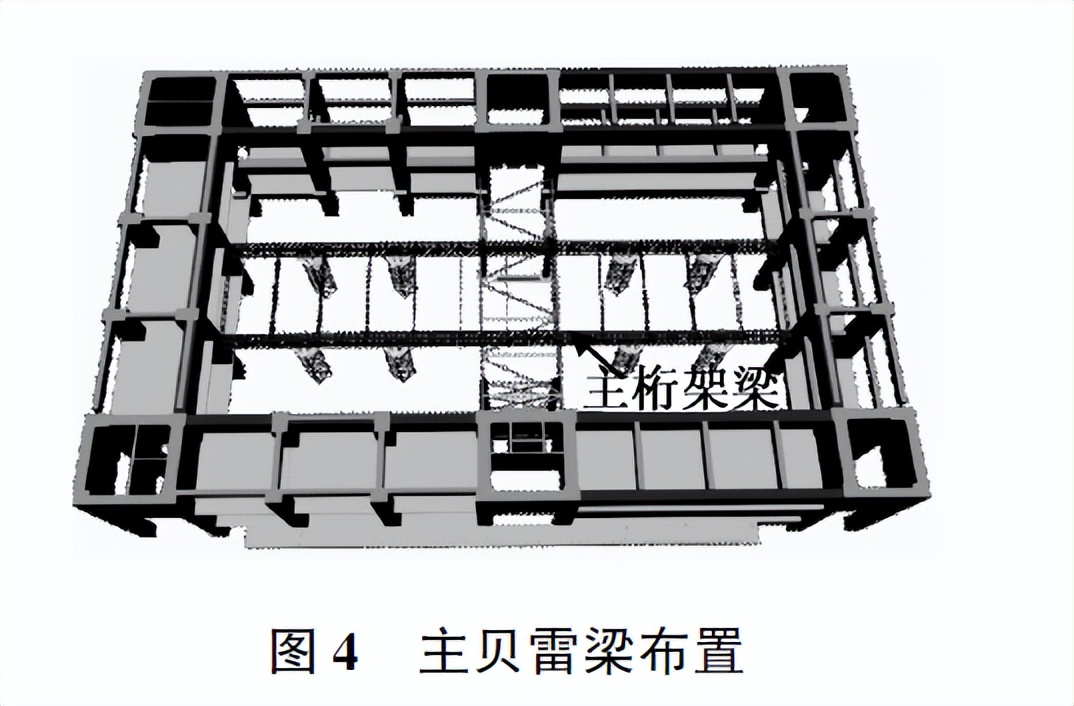

3）主桁架梁的垂直布置（见图4）。考虑到垂直支撑柱被压缩并在加载支撑系统后变形，因此连接主桁架束的两端的梁下和弦杆的底部高度应比垂直柱的顶部高度低10 cm。
3.2。 4。将支撑系统的主要光束连接到结构

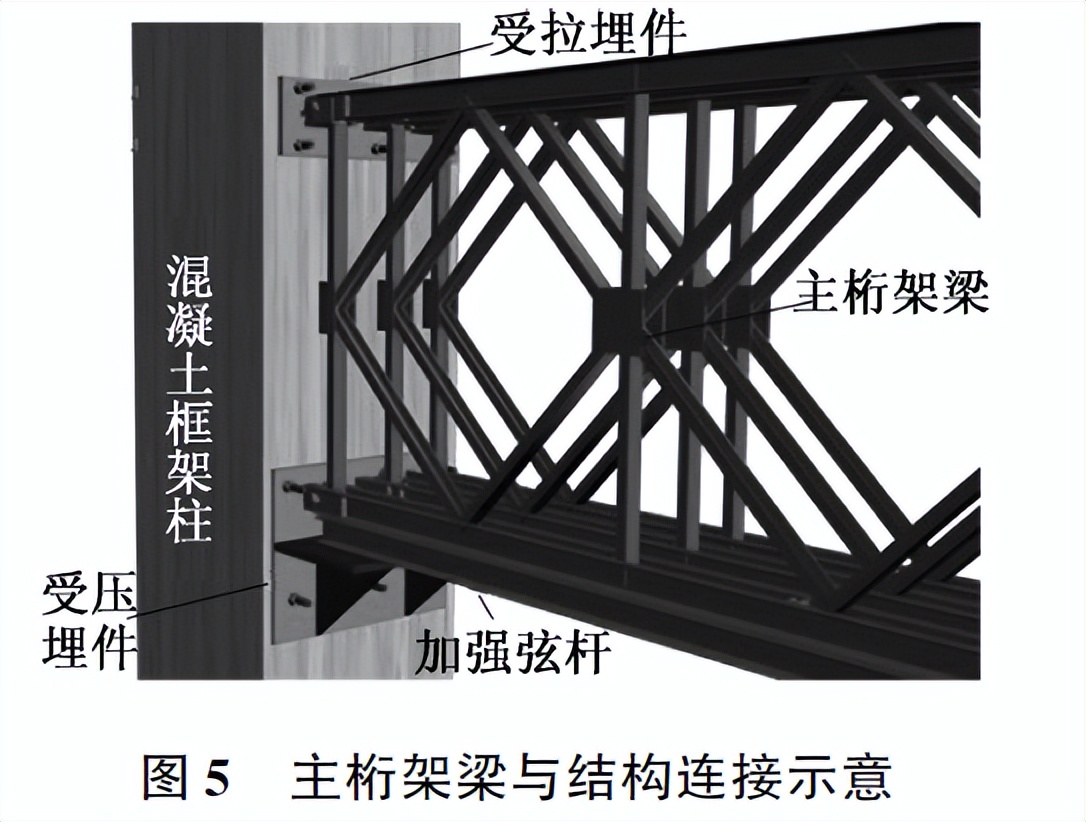

嵌入的部分是在主框柱连接到主桁架梁的位置的预设。连接形式如图5所示。将嵌入的部分分为连接到上弦杆的拉伸嵌入部分，并将压缩的嵌入式部分连接到下和弦杆。上部拉伸嵌入的部件由埋藏的板，锚杆，连接雄性头，角钢等组成。锚杆的中心距离埋藏板的边缘≥50mm。压缩的嵌入零件由托盘，剪切僵硬的板，锚杆和其他组件组成。接触表面由角焊接包围，焊接角高度≥8mm。
3.2.5装备支撑系统平台并放置光束

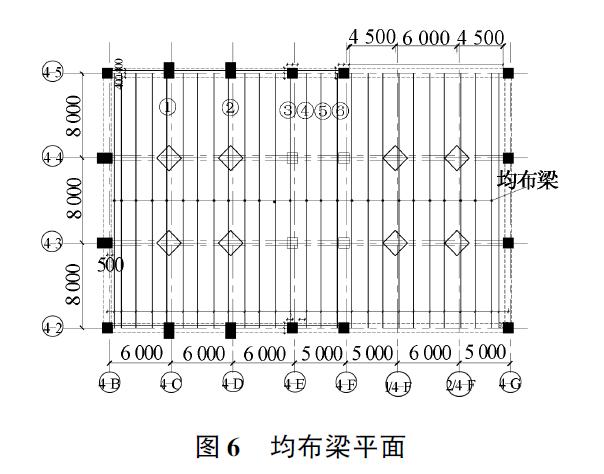

安装主桁架梁后，沿着中庭的24m跨度在上部设置了一个均匀的光束（见图6），均匀的梁设置在屋顶脚趾梁的节点位置。水平光束由标准贝雷架组装。水平光束与贝雷框架接触件水平连接，以使均匀的光束形成网格平台。贝雷框架接触片的形式和大小与主桁架束接触片相同。
3。2。6。铺设桥面板

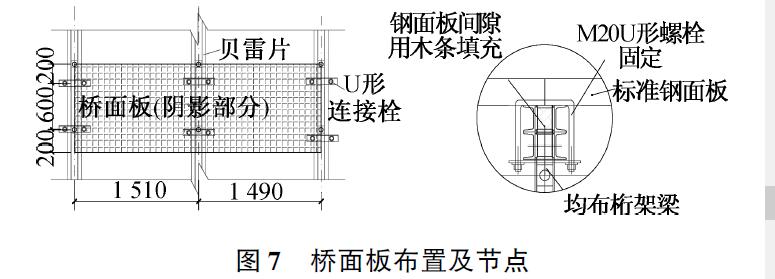

竖起支撑系统水平光束后，使用990标准桥甲板放置中庭均匀束网状框架的上部，并且桥甲板固定在每个均匀的梁（由贝雷架组成）上。将面板连接并用特殊的U形螺栓固定。钢板之间的末端之间的缝隙充满了木条，如图7所示。
4高支持模式系统压力和应变监测
4。1测量步骤
1）在抬起Bere Beam和Steel Pipe Truss之前粘贴应变量表，以避免高空操作并确保应变量表的质量。应变量表的粘附位置的要求：对于上和下弦，应变仪粘贴在每个节点成员的法兰位置；对于倾斜和垂直浮标，应变量表粘贴在构件的法兰位置；对于加固的束光束，应变量表排列在原始的桁架成员上。
2）在倒入混凝土之前，将数据收集器归零。
3）在混凝土倒入过程中，连续记录了支撑模板系统每个监视点的观察值。 3分钟抽样一次。
4）在监视过程中，如果观察到的值突然变化或超过警告值，请立即通知建筑团并停止建筑工作。
监视分为两个过程。第一阶段是监视准备过程，即应变计的粘贴和连接过程，第二阶段是数据记录阶段。
4。2监视点设置

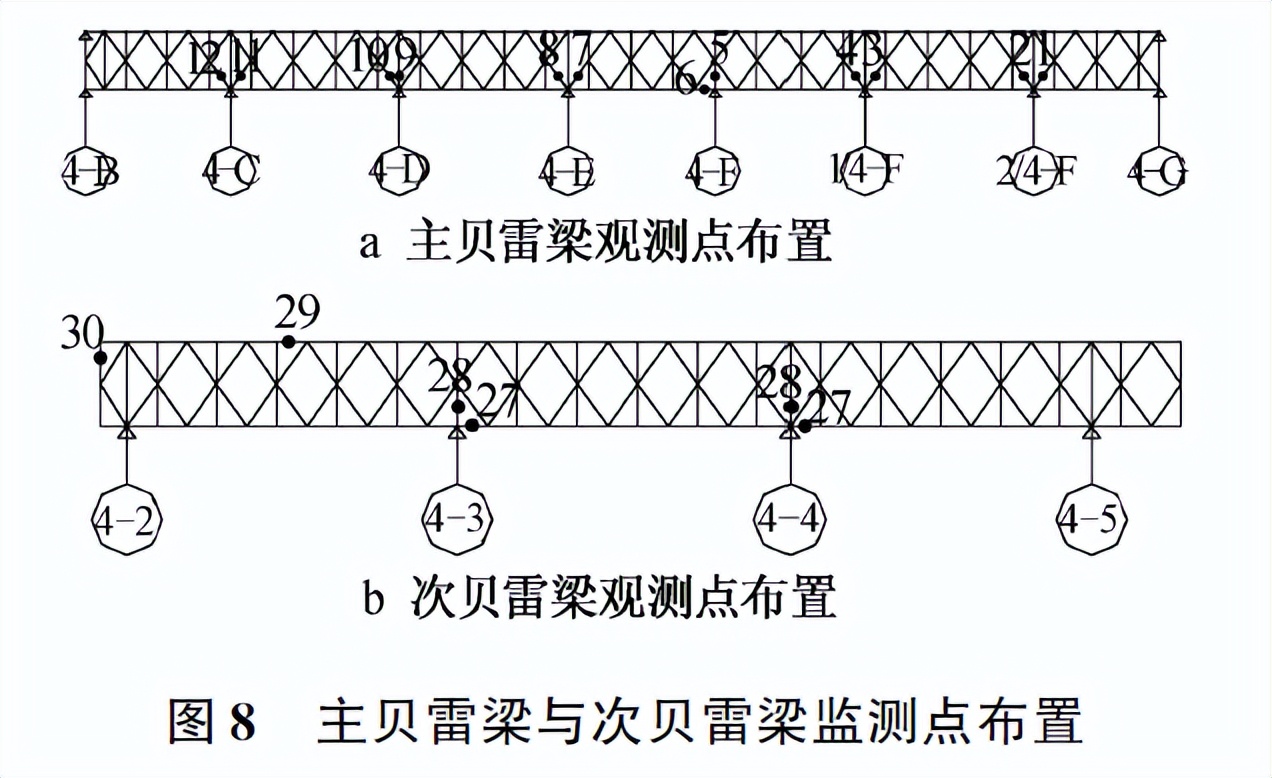

两个主梁，四个二次贝尔梁，两个塔式起重机柱，两个钢管桁架和塔柱的横向支撑作为密钥结构和用于监视的组件。测试组件的位置和测试设备的排列如图8所示。

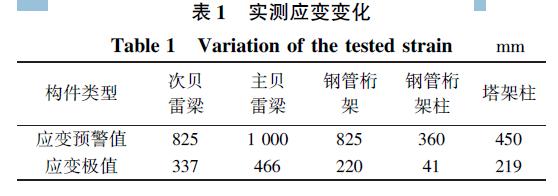

4.3监视结果（请参见表1）
测量和监视数据表明，它们都不超过应变警告值。
5个高支持模具系统去除
1）拆卸机械选择和设计
高支撑器模板的支撑架主体很高，无法用起重机去除。根据支撑架主体的设计特性，根据首先安装然后拆卸的原理，然后拆卸，在屋顶面板的底部安装了临时驾驶起重机，并使用驾驶起重机用于拆卸。此方法在构造，良好的安全性和快速速度方面具有高度可操作性，直观。
屋顶下有2架临时驾驶起重机和3个绞车。驾驶起重机以塔柱轴的纵向方向排列，每个驾驶起重机的长度为36m。驾驶起重机主要负责去除主梁，钢制桁架和标准截面kaiyun全站网页版登录，包括I形轨道和电动提升机。该轨道位于顶板梁的底部，轨道位于塔起重机的标准部分上方，这有利于去除标准截面。
2）拆除桥梁面板
桥甲板首先被拆除。单桥甲板的尺寸相对较小，质量相对较轻，因此两个人可以将其翻转。驾驶起重机的主要用途是在驾驶起重机下方携带桥甲板，将桥甲板运送到结构南侧的平台，然后用吊筒运到结构的南侧，然后用捆绑的塔起重机抬起到地面。
3）拆除Cyberre Beam
卸下桥甲板后，拆除Bere光束的拆除开始。当移除Shibere光束时，首先要除去小花框架。小花框架更轻。小花框架移至葫芦的底部。这三个绞车将组件从北到南部运输到南侧的平台，然后将其抬起到塔吊舱到地面的捆绑中。
去除小花框架后，此时贝尔梁仍然稳定。然后将Bere光束拆除成一块。每片束的质量约为380公斤（包括上和下加固和弦以及各种配件）。它直接从5架驾驶起重机抬起。 5个驾驶起重机基本上覆盖了所有束梁，所有束梁都可以抬起地面。
4）拆除主光束
拆除次级束光束后，将去除主光束。主梁将按安装顺序卸下。每个主光束都分为6个部分以进行除去。每个部分的断点位于塔式起重机部分或主桁架上，因此人员操作安全性很好。将主梁拆下以使用直接位于主梁梁正上方的驾驶起重机。
Bere梁的每个部分的长度大于塔吊架壁之间的距离，并且不能垂直落下。跌落时，将倒置链安装在钢丝绳的一端，以降低倒链的末端，以便每个部分束的投影长度小于墙之间的距离，以便实现Bere Beam的这一部分的平滑跌落。
5）拆除塔式起重机的水平墙壁附件
塔起重机墙以层的单位去除。在可以拆除塔架墙之前，必须将所有上层起重机截面拆除，以确保钢柱的稳定性。
6）拆除垂直支撑柱
使用两个在屋顶梁底部设置的卡车起重机去除垂直支撑柱。当8个垂直支撑柱以不同的层去除时，以四边形形式排列的四个列为1个区域，每个区域都会同时拆除分层。每个塔起重机都固定在墙上。除去所有附着在墙上的塔起重机上的塔起重机截面后，取下了附着在墙上的塔起重机。拆除墙壁附件完成后，拆除了下一层，标准部分被纠正，标准部分将其提升到地面，并且工厂直接从汽车中运输。
6结论
这种高支持的模具技术已在火箭振动塔工厂项目中很好地应用。组装的超高支撑模具系统的塔式标准截面 +光束是一种新型的钢结构，支持具有高轴承能力和良好稳定性的模具技术。通过应用这项技术，已经扩展了超高和大型混凝土结构的支持和施工技术思想，并且建筑质量得到了全面改进，并且在该国建造类似的超高和大型混凝土结构方面积累了宝贵的经验。
参考：
［中国建筑科学院。 ｊｇｊ162-2008建筑模板的安全技术规格[S]。北京：中国建筑业出版社，2008年。
［2］中国建筑科学院。 ｊｇｊ０００００００００００００００００００００００００００００００００００００００北京：中国建筑业出版社，2011年。
［3］中国建筑科学院。 ｇｂ50010-2010混凝土结构设计规范［s］．北京：中国建筑业出版社，2010年。
［4］北京钢设计研究所。 ｇｂ50017-2003钢结构设计规格［s］．北京：中国规划出版社，2010年。
［5 liang renzhong。高度模板支架的可靠性分析和安全评估[D]。北京：北京北京大学，2010年。
