表面分析主要生成新的数据集，如等高线、坡度、坡向、山影等衍生数据，以获得更多反映原始数据集中隐含的空间特征、空间格局等信息。在ArcGIS中，地表分析的主要功能有：查询地表值、从地表获取坡度和坡向信息、创建等高线、分析地表的可见性、计算山体从地表的阴影等。本文主要介绍ArcGIS表面分析中的等值线绘制、坡度、坡向、山体阴影提取等常用的基本分析功能。
实验过程及步骤：
1、轮廓绘制：
[工具箱] - [系统工具箱] - [Spatial Anaiys Tools.tbx] - [表面分析] - [轮廓]。打开轮廓对话框，如下图：
在【输入栅格】中选择用于生成等高线的栅格数据集；
在【输出折线元素】中设置结果文件的存储路径和名称；
在【轮廓间距】中设置轮廓距离；
在【起始等高线】中指定等高线的起始基准高程；

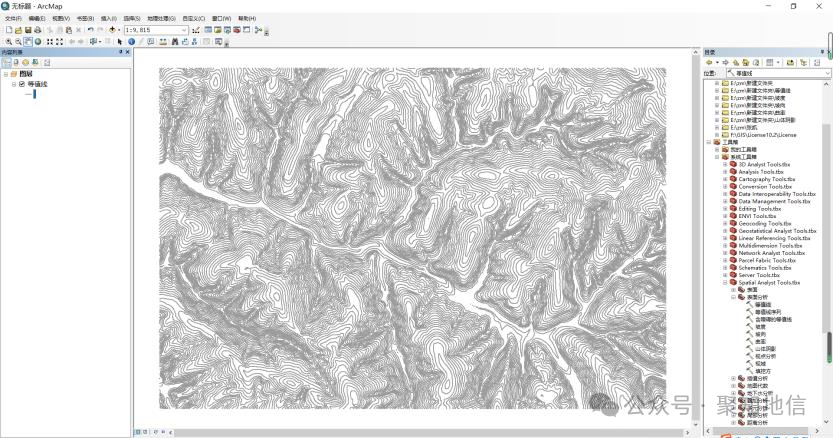

在【Z Factor】中设置高程变换系数；单击【确定】完成操作。如下图：
2、坡度的提取：

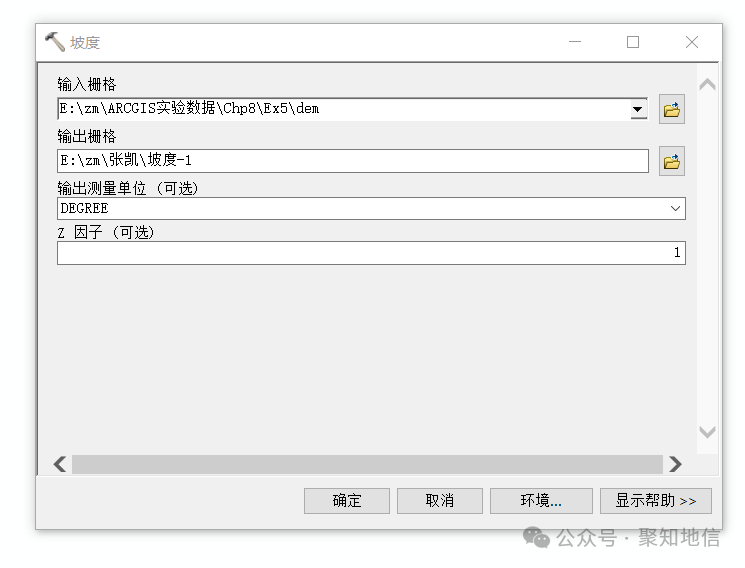

[工具箱]——[系统工具箱]——[Spatial Anaiys Tools.tbx]——[表面分析]——[坡度]。打开坡度对话框，如下图：
在【输入栅格】中选择栅格数据集；
在【输出栅格】中设置输出坡度的存储路径和名称；
在【输出测量单位】中选择斜率表示方式云开·全站体育app登录，默认为DEGREE；
在【Z Factor】中输入高程变换系数；单击【确定】按钮完成操作。如下图：
3、坡向提取：

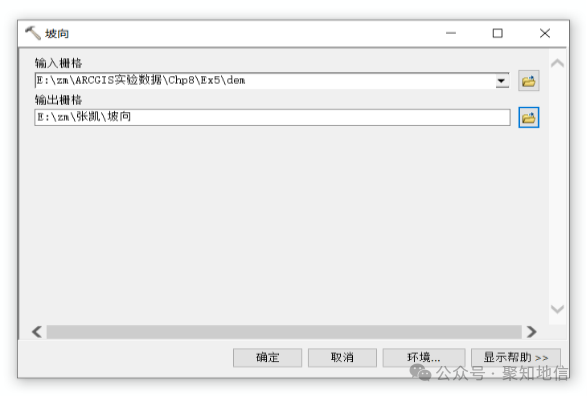

[工具箱]——[系统工具箱]——[空间分析工具.tbx]——表面分析]——[坡向]。打开方面对话框，如下图：
在【输入栅格】中选择输入栅格数据集；
在【输出栅格】中设置坡向数据的存储路径和名称；

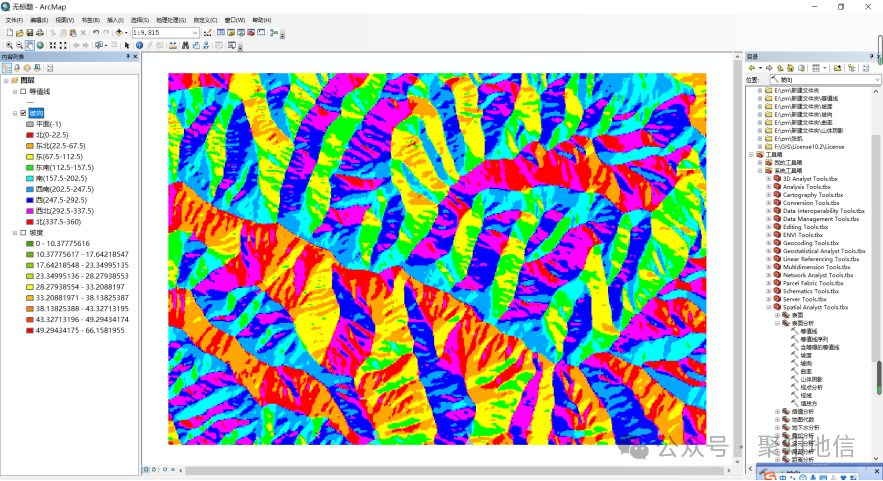

单击【确定】完成操作。如下图：
4、平面曲率和截面曲率的提取：

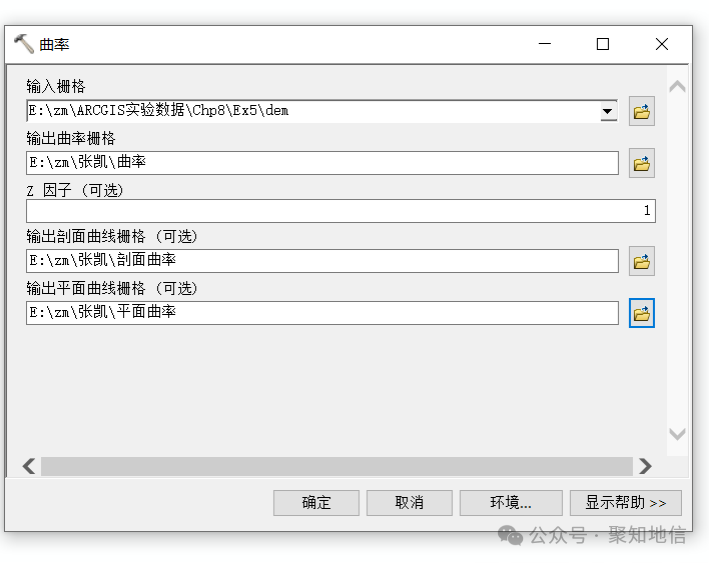

[工具箱] - [系统工具箱] - [Spatial Anaiys Tools.tbx] - [表面分析] - [曲率]。打开曲率对话框kaiyun.ccm，如下图：
在【输入栅格】中选择用于计算曲率的栅格数据；
在【输出曲率栅格】中设置结果的存储路径和文件名；
在【Z Factor】中设置高程变换系数；
在【输出轮廓曲线栅格】中设置轮廓曲率结果的存储路径和文件名；
在【输出平面曲率栅格】中设置平面曲率结果的存储路径和文件名；

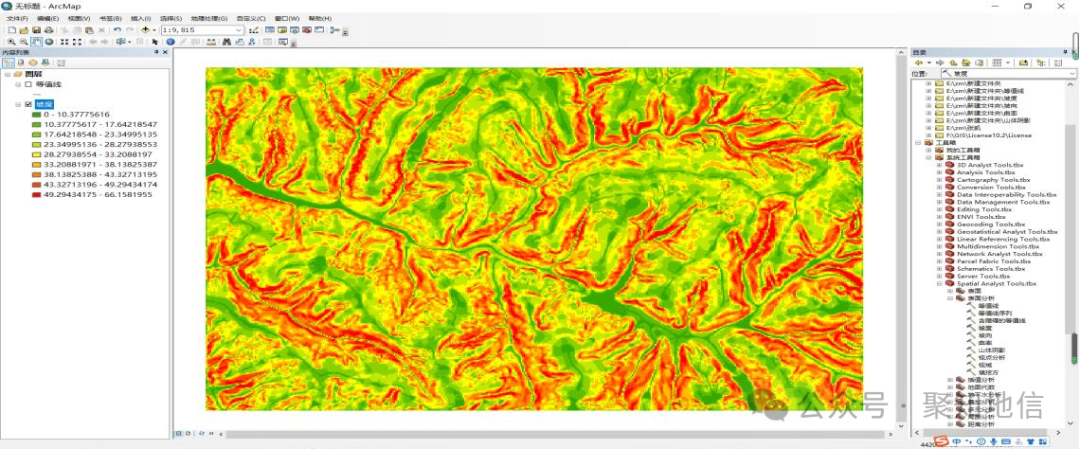

单击【确定】按钮完成操作。显示总曲率结果图、截面曲率结果图和平面曲率结果图，如下图所示：

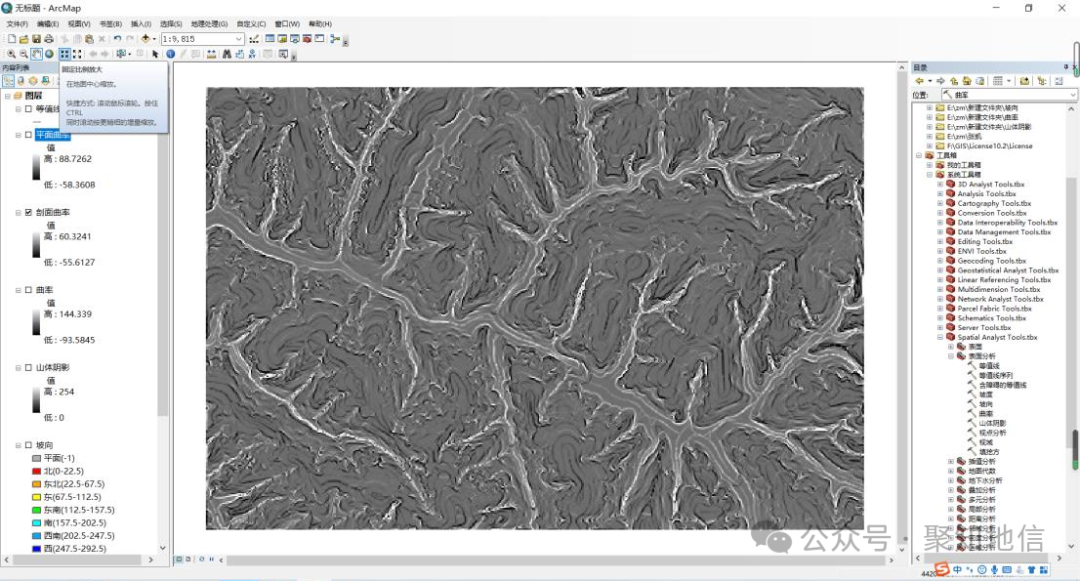

总曲率结果图：

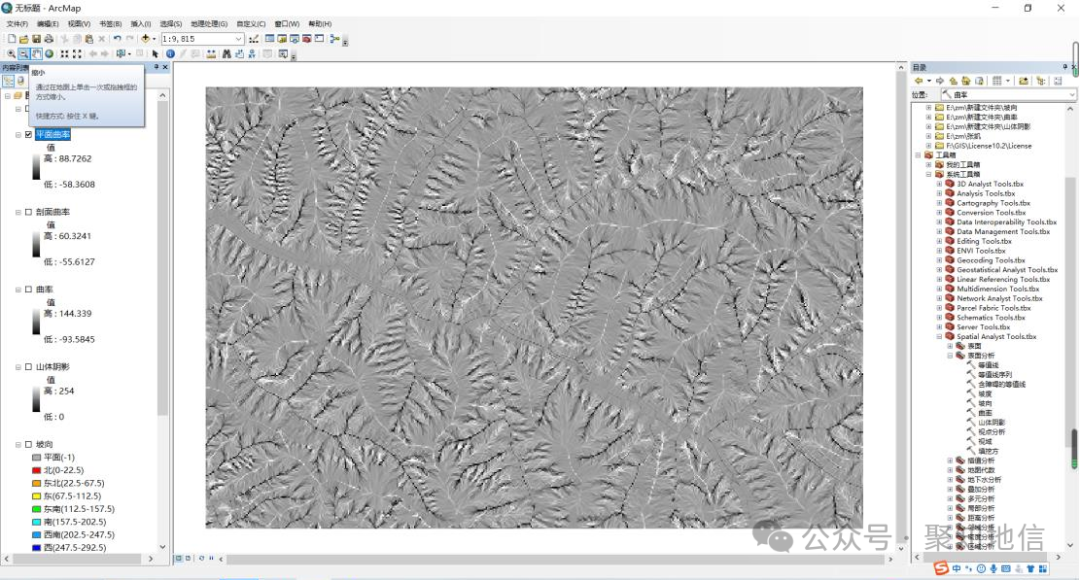

断面曲率结果图：

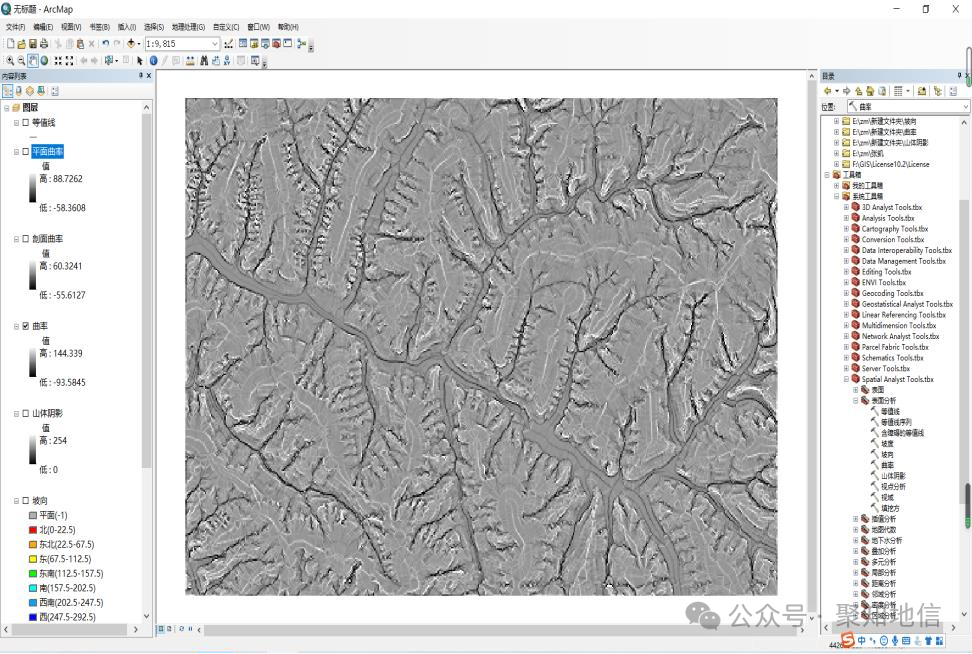

平面曲率结果图：
5、山影：

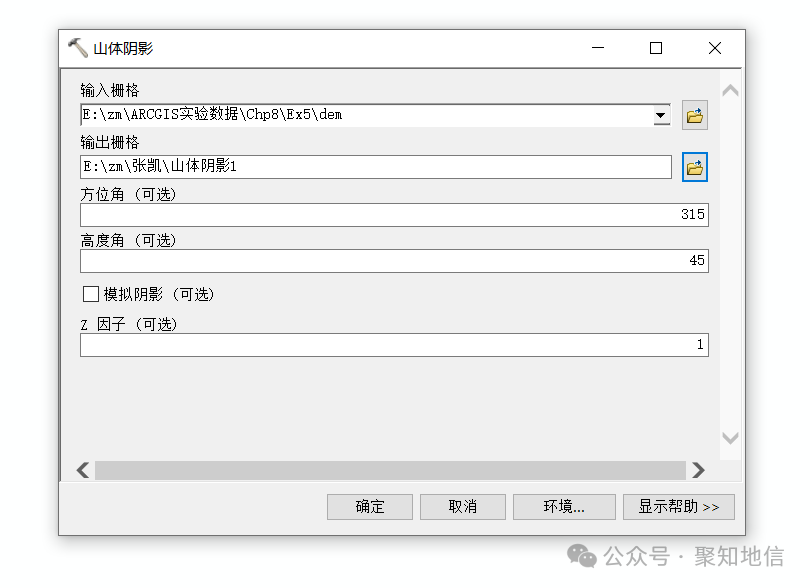

[工具箱] - [系统工具箱] - [Spatial Anaiys Tools.tbx] - [表面分析] - [山体阴影]。打开山体阴影对话框，如下图：
在【输入栅格】中选择要素数据集；
在【输出栅格】中设置山体阴影结果的存储路径和文件名；
在【Azimuth】中设置太阳方位角；
在【海拔高度】中设置太阳的高度角；
[模拟阴影]是可选的。如果选择，则下影线中的单位值将被赋值为0；
高程变换系数可在【Z因子】中设置；

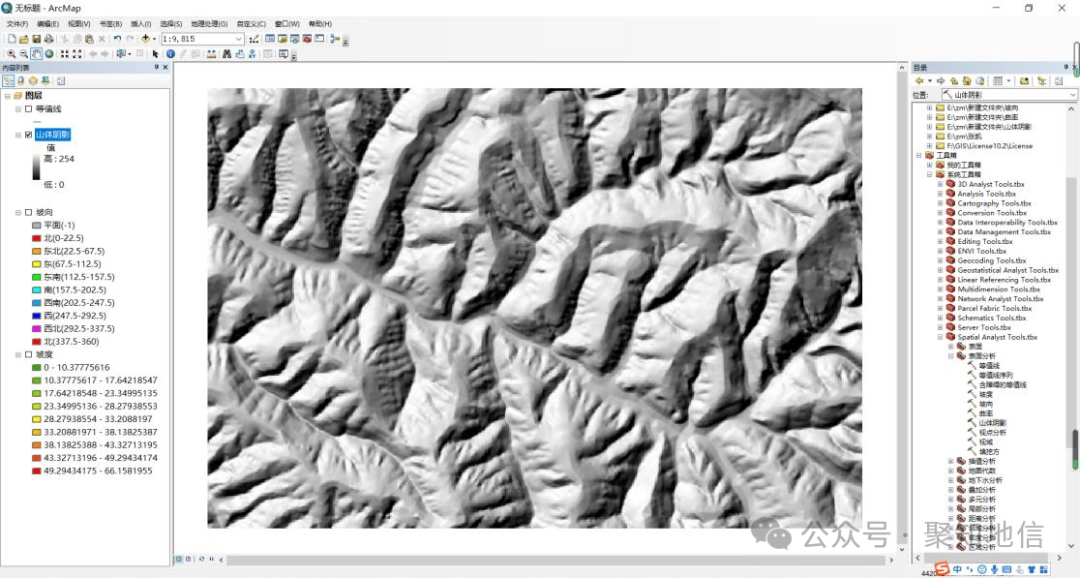

单击【确定】按钮完成操作并显示山体阴影结果。如下图：
