轻松识别溢流阀，减压阀和顺序阀的图形符号
1个概述
浮雕阀，降压阀和顺序阀是控制液压系统中压力的阀，该阀门集体称为压力控制阀。这三个阀门的共同特征是基于作用在阀芯和弹簧力的液压力之间的平衡原理。浮雕阀基于以下原则，即系统中的石油入口与阀芯上的弹簧力平衡以控制油入口处的油压，从而控制阀芯的开放和关闭作用。减压阀是一个压力控制阀，比入口压力（一级压力）降低出口压力（次压）。当它工作时，它使用油出口中的油来平衡阀芯上的液压压力和弹簧力，以控制气门芯的运动并保持出口压力的恒定。顺序阀是一种用于控制液压系统中每个组件的运动序列的液压分量。根据不同的控制方法，顺序阀可以分为两类：内部控制类型和外部控制类型。内部控制类型控制阀的入口压力控制阀芯的开口和关闭；外部控制类型用外部控制压力油控制阀芯的开口和关闭。
浮雕阀，减压阀和顺序阀的图形符号表示这些压力控制阀的功能，控制方法和外部连接端口，并且没有指示其特定的结构和参数kaiyun全站网页版登录，连接端口的实际位置以及组件的安装位置。当液压系统由图形符号表示时，它可以使系统图更方便，更简单，更清晰。根据法规，液压成分的图形符号由组件的静态位置或零位置表示（未加工状态）。浮雕阀，减压阀和顺序阀的图形符号具有相似的外观，但功能不同，这对于初学者来说很难掌握和区分。本文通过比较介绍了基于每个阀门在液压系统中每个阀门的作用和工作原理的图形符号。我希望它可以帮助每个人更好地掌握并迅速确定这三个组成部分的图形符号。
2个直接作用浮雕阀，减压阀和顺序阀图形符号
2。1三个阀阀体和主油回路的图表方法

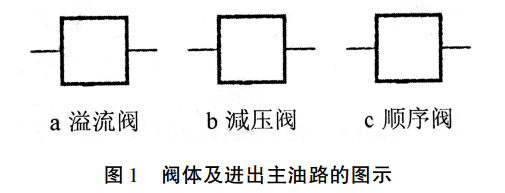

三个阀的阀体云开·全站体育app登录，浮雕阀，减压阀和顺序阀的表达方式与图形符号中的主要油路相同（如图1所示）。盒子代表阀体，框外的实线段表示外部主油路。
2。2三个阀门阀芯图法

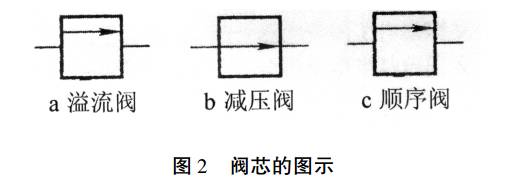

框中的箭头指示阀芯（如图2所示）。当浮雕阀的阀芯和序列阀不起作用时，其主要油入口和插座的主要油入口和出口被阻塞，并且图中的箭头交错；当压力减压阀的阀芯不起作用时，主要的油入口和出口就连接，并连接了图中的箭头，并连接了图形的油入口和出口。
2。3图三个阀驱动阀核心移动操纵力的图

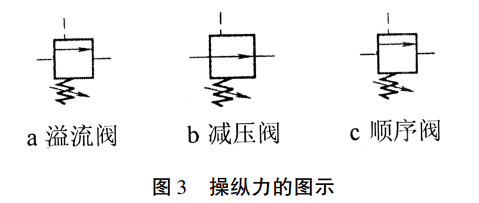

浮雕阀的三个阀，减压阀和顺序阀的所有阀都是基于作用在阀芯上的液压力和弹簧力之间的平衡原理。图形符号中的表达式相同（如图3所示）。盒子的上侧是液压控制力，由虚线表示。另一侧是弹簧力，以“”为代表。可以通过调整弹簧的预压量来调整三个阀的控制压力值，弹簧上的倾斜箭头表明控制压力是可调节的，并通过调整弹簧来调整。
2。4液压控制力来源的图方法

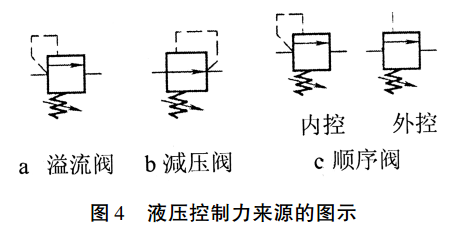

浮雕阀控制阀门前的压力。当它工作时，它使用油入口中的油来平衡阀芯上的液压和弹簧力，以控制阀芯的运动。图4A中显示了图形符号中的表达，并从阀门进口中抽出液压控制力。降压阀控制阀的后压。当它起作用时，它将使用来自油出口的油来平衡阀芯上的液压压力和弹簧力kaiyun.ccm，以控制阀芯的运动。图4B中显示了图形符号中的表达式，并从阀门出口中抽出液压控制力。顺序阀的图形符号表达式如图4C所示。内部控制液压控制力是从阀门入口中抽出的；外部控制液压控制力使用外部控制压力油来控制阀芯的开口和关闭。
2.5泄漏石油和油电路的插图方法

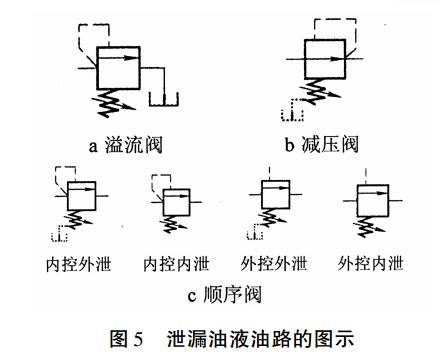

溢流阀的油出口连接到油箱，泄漏到弹簧室的油通过内部通道连接到油出口，并且不需要油出口（如图5A所示）。压力减压阀的油出口是压力油电路，不连接到油箱，因此需要将泄漏到弹簧室的油分开连接到弹簧室（如图5B所示）。序列阀（如图5C所示），如果油出口连接到油箱，则可以通过内部通道将泄漏到弹簧室的油连接到油出口，并且无需外围机油泄漏；如果油出口未连接到油箱，则泄漏到弹簧室的油必须分别连接到油箱。

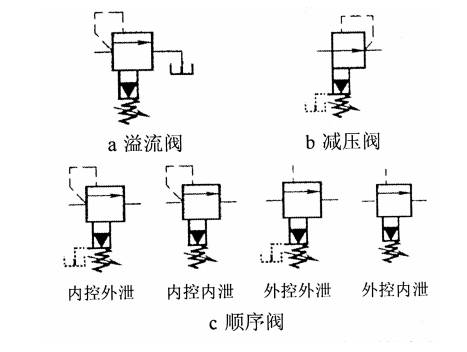

通过上面的五个步骤，已完全表示直接作用浮雕阀，压力减压阀和顺序阀的图形符号（如图5所示）。
3个用于飞行员浮雕阀的图形符号，减压阀和顺序阀
飞行员浮雕阀，减压阀和顺序阀与上述直接移动图形符号之间的差异仅是添加“”符号，表明液压飞行员控制（如图6所示）。
图6
4结论
要学习和理解液压系统的基本组成，工作原理，功能和特征，熟悉基本电路和典型系统，然后在生产实践中应用液压电路和系统，首先要做的就是理解和理解液压组件的图形符号。当识别图形符号时，基于组件的工作原理和功能识别图形符号将以一半的努力获得两倍的结果。
