1。活塞和活塞连杆组应该知道并知道
01

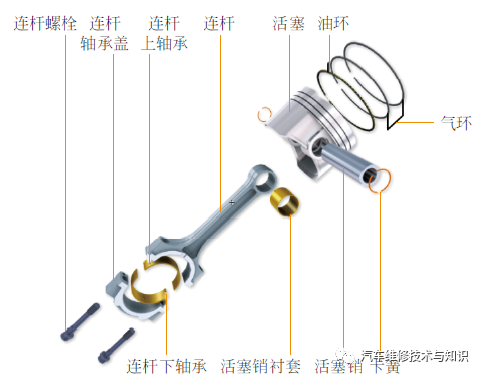

活塞连接杆组成分

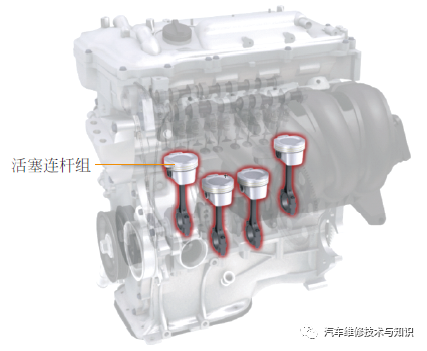

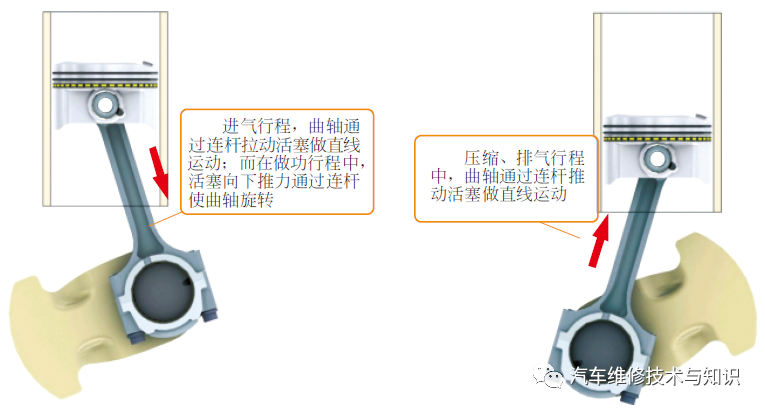

活塞连杆组安装在气缸体中，主要由活塞，活塞环kaiyun.ccm，活塞销云开·全站体育app登录，连杆和其他组件组成。活塞连接杆组将活塞的往复运动转换为曲轴的旋转运动，同时将作用于活塞上的力转换为曲轴输出的扭矩输出，向外部。
02
活塞结构

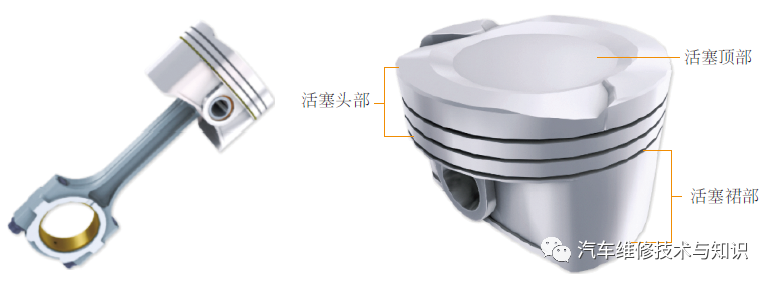

活塞可以分为三个部分：活塞上衣，活塞头和活塞裙。
活塞的顶部是燃烧室不可或缺的一部分，通常是不同形状的。汽油发动机活塞的顶部主要由平坦或凹面的顶部制成。
一些活塞在组装时的顶部有装配标记，并指向发动机的前端。

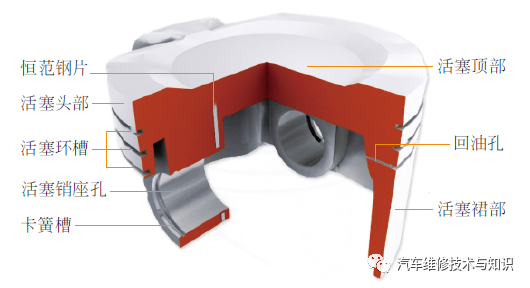

通常，活塞头上方有2到3个凹槽，以安装空气环，底部用于安装油环。在油环凹槽的底部钻了许多径向小孔，称为油回孔，因此从气缸壁上从油环上刮下来的多余的润滑油通过此过程将其流回到油底壳中。
活塞裙子上有一个圆孔，可以安装活塞销，圆孔中有一个弹簧凹槽。活塞裙子用于引导活塞在气缸中回报。
03
活塞的功能

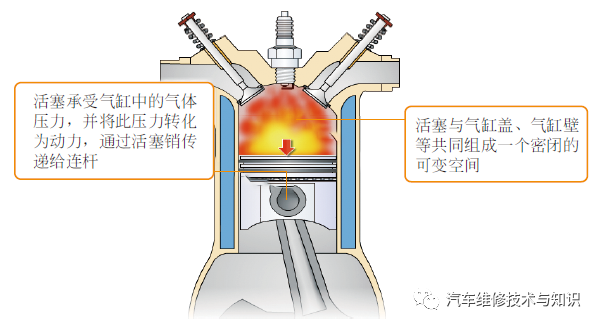

活塞的主要功能是承受气缸中的气压，并将其转换为功率，并将其通过活塞销传输到连杆，以促进曲轴的旋转。活塞的顶部还形成了一个带有气缸盖，气缸墙等的燃烧室。
04

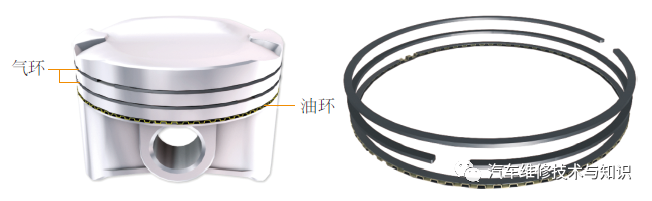

活塞环
活塞环是一种弹性金属环，中间损坏，其中包括两种类型：空气环和油环。活塞的上部配备了油环，下部是油环。当活塞环安装在活塞上时，环的开口交错，三个环被120°交错。

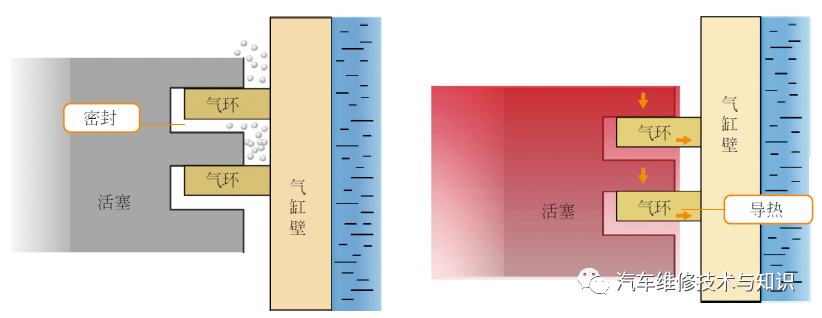

气环用于确保活塞和气缸壁之间的密封，从而防止气缸中的高温和高压气体大量泄漏到曲轴箱中。同时，它还将活塞顶部的大部分热量传递到了可以执行导热率的气缸壁。

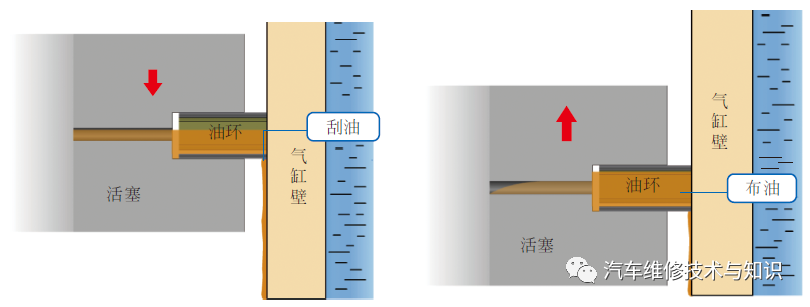

当油环从活塞下行驶时，从气缸墙上刮下多余的油；活塞在活塞上行驶时，将油均匀地涂在气缸墙上。这不仅可以防止发动机油冲入气缸并燃烧开yun体育app官网网页登录入口，还可以减少活塞，活塞环和气缸壁之间的耐磨性和抗摩擦力。
活塞销通常由低碳钢或低碳合金钢制成，以制成空心缸。它们的功能是连接活塞和连杆，以将活塞下的气体传递到连杆。
05
连杆和连杆轴承

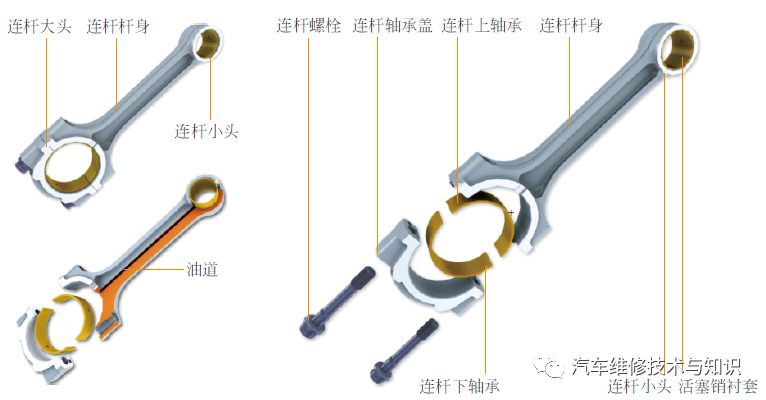

连杆分为三个部分：连杆，轴和连杆的大头的小头。
小连杆头用于安装活塞销并连接活塞。完全漂浮的连杆在小头部内有一个润滑衬套。
轴主要使用“工作”形状部分来改善其弯曲刚度。轴上有纵向压力通道，以压力活塞销。
连杆头通过轴承连接到曲轴的连接杆杂志。为了简化安装，通常将大型连杆头制成拆分型，上半部分是杆轴，下半部分是连杆盖。两者被螺栓固定，有一个油通道通向活塞销。
连杆轴承是由由钢背部和摩擦减速层组成的单独的薄壁滑动轴承制成的。内表面上有一个油凹槽以存放油并确保润滑。
06
连杆和轴承的作用
连杆和轴承的功能是将活塞和曲轴连接起来，将活塞的往复运动转化为曲轴的旋转运动，并将活塞下方的力传递到曲轴上。
2。卸下活塞连杆杆套件
01标记活塞及其气缸的安装位置。
02标记连杆的安装位置及其所属的圆柱体。
03卸下连杆轴承盖，然后向上拉动活塞和连杆。
提示：当活塞没有顺利拉动时，请将活塞加热到约60℃。
04从活塞销孔上卸下快照环。

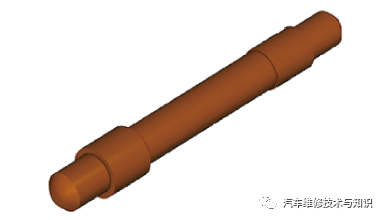

05使用mandrel vw222a敲除活塞别针
3。安装活塞连杆杆套件
安装以相反的顺序进行，必须注意以下事项：
01更换需要以一定角度旋转以拧紧的螺栓。
02活塞顶部的箭头指向齿轮侧。

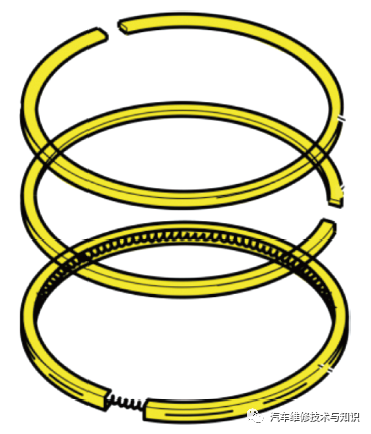

03活塞环界面被120°交错。
04空气环安装位置：标记“顶部”和“ R”必须向上指向活塞的顶部。
05油刮板环的“顶部死亡中心”和“ R”标记必须向上指向活塞顶部。
06在轴承壳的摩擦表面上油。
07安装活塞和活塞环夹带，请注意安装位置。
08安装连杆轴承盖，并注意安装位置。
