拆卸活塞连接杆组
①按下从上到下拆卸外围配件。
②在卸下气缸盖时，您需要注意将圆柱体螺栓从两端到中间的两次释放几次，以避免气缸盖的变形。
③取出油底壳。
④检查活塞顶部的装配标记。如果没有，请标记并指示圆柱号。
⑤旋转曲轴，然后转动与准备移至下部死亡中心位置的连杆相对应的活塞。
⑥卸下连杆螺母，卸下连杆盖和轴承，然后按顺序放置。
⑦使用橡胶锤或木柄将活塞连杆组推开，请注意不要倾斜，不要撬开或敲打，以免损坏气缸。
⑧卸下活塞连杆杆套件后，应重新安装连杆盖，螺栓和螺母，并应检查连杆的组件。该标记应针对变速箱板kaiyun.ccmkaiyun全站网页版登录，连杆和连杆头应用相应的圆柱号盖章。
⑨使用活塞环加载和卸载钳子卸下活塞环。观察活塞环上的痕迹，“顶部”面向活塞的顶部。
⑩取出活塞，将其加热至60℃，然后卸下活塞销。
活塞连杆组的组装
检查活塞连杆组的检查
01活塞圆度测试
活塞的形状是椭圆形的，其次要轴朝着活塞销的方向。活塞圆度的测试应在圆度测试仪上进行，圆度的值为0.40mm。

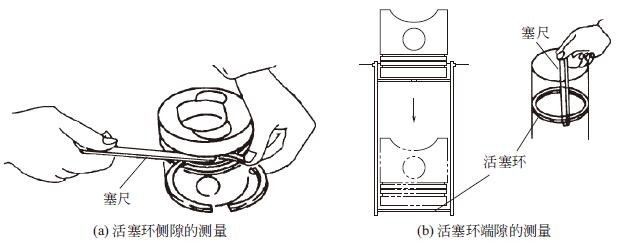

02活塞环检查
对于新环，第一个燃气环为0.03〜0.45mm开yun体育app官网网页登录入口，第二气环为0.25〜0.40mm，油环为0.20〜0.50mm，磨损极限为1.0mm。
在冷组装过程中，活塞引脚和活塞销座处处于过渡状态。将活塞放入水中，然后将其加热至60°C以将其除去。目前，您应该能够用拇指按下它，这是有资格的。
安装活塞针夹环
快照环和活塞销的端面应具有0.15mm的间隙，以满足活塞销和活塞的热膨胀和收缩的需求。
安装活塞环
第一个气环是矩形环，第二气环是圆锥形环，油环是一种组合类型，并以活塞环载荷和卸载钳进行顺序安装。请注意，“顶部”面向活塞的顶部，三环开口被120°交错，首先开口位置与活塞销中心45°交错。
将活塞连杆组装到气缸中
①将第一个气缸的曲柄销转到下部死亡中心的位置，安装第一个圆柱体的活塞连接杆组件（没有连接杆盖，应将上轴承壳放置在座椅上，并应对齐油孔，并对每个零件进行预校，并检查每个环端口是否在指定的方向上。
②使用夹具拧紧每个环。将活塞顶部组件标记按下从圆柱体顶部安装活塞连杆到圆柱体中，用手将连接杆与曲柄销一起对齐，然后用木制锤子将活塞轻轻地推入活塞。
③根据组件安装第一个气缸连杆盖和轴承壳，并根据指定的扭矩或拧紧连杆螺母。
拧紧扭矩：M9×1 45n·m
M8×1 30n·m
④按照上述方法的顺序安装每个气缸的活塞连接杆组。
值得注意的事情
①安装活塞和连杆时，您应该识别标记并在方向上对齐。
②在安装活塞连杆组时，每次拧紧曲轴都应旋转曲轴。当确定旋转是灵活的并且没有阻塞感时，然后再次将其拧紧。该操作应进行，直到达到指定的扭矩为止。
- 结尾 -
以下内容从下面的书中选择
“汽车发动机建设，检查，拆卸和组装，维护”
