概括
在本文中，非胺有机抗杀菌剂A对沥青和沥青混合物的性能的影响是根据不同量的非胺有机抗塑料A的影响对沥青和沥青混合物的性能进行的。通过分析温度敏感性，低温性能，高温性能，衰老的性能和对水稳定性和沥青混合物的高温性能的分析，测试结果表明，抗塑料A对温度敏感性，低温性能和低度和高性病的效果具有良好的效果混合物。因此，确定抗杀伤剂的最佳量为4％。此外，根据4％剂量标准，将此剥离剂A应用于Shanxi的Taichang Expressway的测试部分。结果表明，抗脱皮剂A对改善道路表面的低温稳定性和水稳定性具有一定的影响。
关键字
非胺|防利剂|水稳定性|太长高速|低温稳定性|高温稳定性
近年来，作为越来越多地使用的高级人行道之一，沥青路面除了显示出其出色的功能外，还经历了一些严重的质量问题。在许多情况下，通常会选择具有良好机械耐药性的酸石，以改善沥青路面的车辙耐药性，并且酸石和沥青之间的粘附较差，从而忽略了沥青混凝土的水稳定性。在位于台湾的泰尚高速公路上，沥青表面上的大多数砾石材料都是酸性石头，因此水损伤相对严重。在沥青路面上造成水损害的原因是沥青和骨料分离，水分进入沥青和聚集体之间的接触界面，在车辆载荷的作用下形成移动的水压，逐渐削弱了沥青和聚集物之间的粘附力；它体现在宏观疾病中，例如松动，坑和沥青路面。
为了改善高速公路过长的疾病，在本测试部分中添加了非胺抗塑料A。但是，先前对沥青抗杀菌剂的研究主要集中于粘附和水的稳定性，并且没有系统地评估沥青和沥青混凝土的道路性能修饰效果。如果防弹剂增强沥青的粘附并损害其他道路表演，那是不合理的。因此，为了使剥离剂能够增强沥青的粘附并提高水稳定性，本文研究了在沥青和沥青混凝土上添加抗塑料的修饰效果。
实验内容和方法
为了评估抗杀菌剂对沥青添加后沥青高温和低温性能的影响，使用抗粉药的效果来确定抗飞行剂的效果，以确定抗飞行剂的效果。

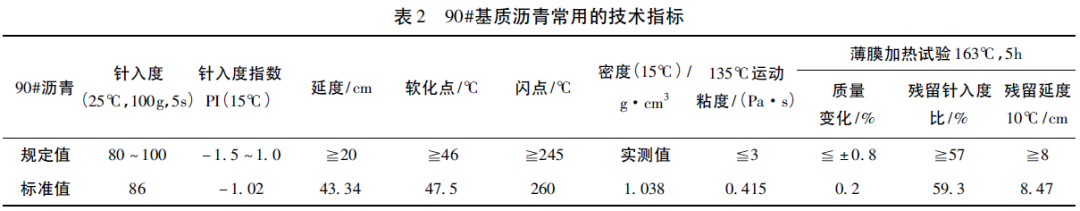

实验中使用的所有骨料均来自采石场的花岗岩。本文中的实验分级是使用AC-13C进行的，并且根据设计分级对每个粗略和细度的骨料进行混合。实验中使用的矩阵沥青是90＃沥青，并且表2显示了基质沥青的常用技术指标。
剥离剂通过降低沥青和骨料之间的界面张力来增加沥青和骨料之间的粘附。反瓦特代理商的发展经历了多个阶段。最初的剥离剂是无机材料，例如石灰岩，石灰石，粉煤灰等。尽管它们在添加无机抗固定剂时会在增强粘附方面具有一定的影响，但仍需要额外的喂养和计量设备，从而增加了过程的复杂性。然后，逐渐经历了金属肥皂，有机低分子和有机聚合物的抗塑料。但是，由于金属肥皂和有机低分子的热稳定性不佳，沥青添加的抗杀菌剂主要用于有机聚合物非胺剥离剂。因此，本文采用了非胺抗剪裁剂，并将抗塑料A添加到具有不同兴奋剂量的矩阵沥青中在此最佳掺杂范围内的沥青混凝土。
在沥青特性上修饰抗塑料
沥青的温度敏感性

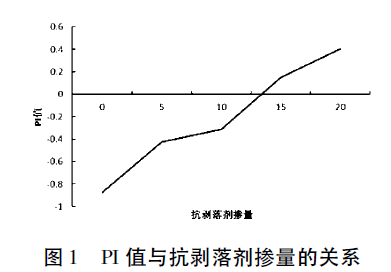

沥青的温度灵敏度是指沥青变化下沥青特性的变化程度，沥青的高温和低温性能的变化与沥青的温度敏感性密切相关。通常，沥青的针入口指数用于表征沥青的温度灵敏度，并且还可以表征沥青和牛顿液之间的偏差程度。当Pi <-2时，沥青的低温性能很差。当PI> 2时，沥青处于凝胶状态，并且耐用性较差。我的国家要求针头入口指数在-1 ＜pi＜1的范围内，以满足行业的使用要求。为了计算针入口索引，您可以使用线性公式LGP = AT+K进行通过PFEIFFER和JPHANDVAN-DOORMAAL获得的沥青针头入口温度，其中T代表不同的测试温度，P代表不同的测试温度，在不同的温度下kaiyun全站网页版登录，A代表REFESSICTON RENSISSION，a表示回归常数，K表示回归参数参数。您可以检查相关信息，我不会在此处详细说明。如图1所示，该公式用于在不同量的抗剪裁剂（0％，5％，10％，15％，20％）下在15°C下获得PI值。
根据图1的分析，沥青的PI值随着抗塑料A的增加而逐渐增加，表明沥青逐渐凝胶状，PI值范围在行业的使用范围内，这表明抗粉化剂的量在0至20％内，并满足了PAVENS PAVENS PAVENS PAVENS PAVENTS PAVENTS范围内。
沥青的高温性能

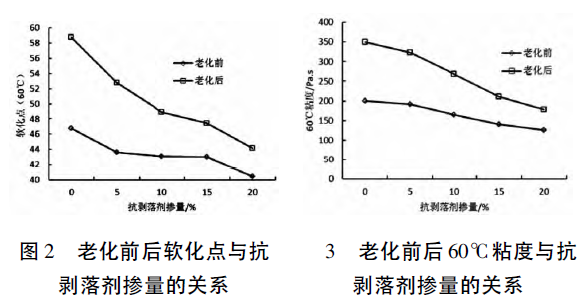

沥青是一种粘弹性材料。当温度在60℃至65℃之间时，沥青逐渐从弹性变为可塑性，沥青的刚度模量降低，并且沥青抵抗高温变形的能力降低了。高温稳定性对于沥青是非常重要的道路性能，因此抗塑料对沥青高稳定性的影响非常重要。表征沥青高温稳定性的指标通常包括软化点和60°C的粘度。柔软点越高，在60°C下的粘度越大，并且沥青能够抵抗高温变形的能力越好。为了探索不同量的抗杀菌剂A对沥青高温稳定性的影响，本文使用沥青衰老后的软化点和60°C的粘度来评估。图2和3中显示了两者的变化曲线。
表达表2中沥青软化点和60°C粘度的要求，并参考图2和图3，我们可以看到，随着抗塑料的增加，沥青的软化点的增加，粘度的粘度逐渐下降。当抗塑料的剂量达到5％时，沥青的软点已经低于45°C，不再满足沥青软化点的规格要求，这表明抗粉状剂的剂量只能在0至5％的速度和60°C的软化点上增加到5％，而sphalt和60°C的软化点可以增加。在此范围内。另外，指的是图2和3，可以看出，当沥青衰老是短期的，其软化点和60°C的粘度在一定程度上会增加。短期衰老有利于改善沥青的高温性能，并且衰老后的沥青软化点和粘度的变化模式与衰老之前的变化模式是一致的。因此，指沥青的高温特性，必须在0到5％的范围内控制沥青抗杀菌剂的剂量。
沥青的低温特性

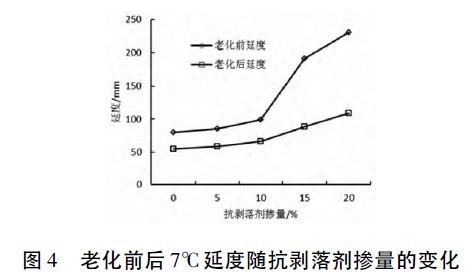

沥青的低温性能与低温裂纹和沥青混合物的裂纹密切相关。沥青的良好低温性能有助于改善沥青混合物的低温性能，并减少道路表面裂纹的产生。在沥青测试程序中，通常使用低温延迟和等效脆点来评估沥青的低温性能。为了探索抗改装剂对沥青低温特性的影响，将不同量的抗杀伤剂添加到沥青中，最新的德国公路沥青标准降低至7°C。本文测量了包含不同量的抗塑料的沥青辐射，并获得了实验结果，如图4所示。
根据图4的分析，沥青7°C的径向随着抗剪裁剂A的增加而逐渐增加，这表明抗杀伤剂有利于增强沥青的低温裂纹抗性。此外，在沥青衰老之后，其辐射性仍然随着抗杀伤剂的量增加而增加，这表明抗杀菌剂A具有良好的耐用性。当将抗杀菌剂A的量控制为0到10％时，衰老之前和之后的沥青的径向以恒定速率增加，而抗杀伤剂A的量增加；当量在10％至20％的范围内时，衰老之前和之后的沥青径向速率迅速增加。因此，已经表明，抗塑料A不仅可以提高沥青的低温裂纹抗性，而且具有良好的耐用性。
沥青衰老的性能

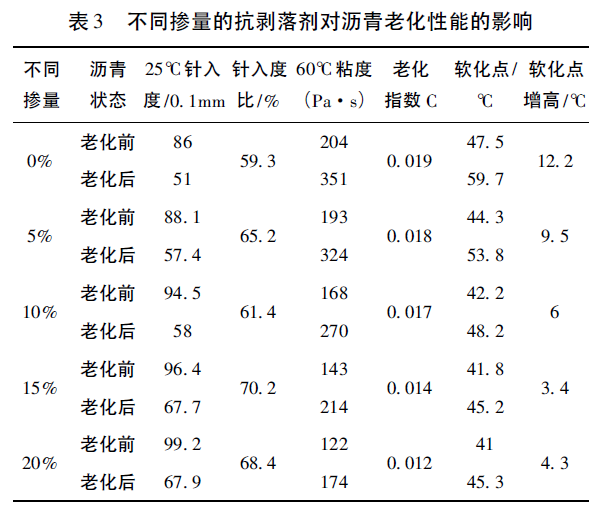

在运输，储存，混合和随后的使用过程中，沥青将具有不可逆的衰老效应。老化沥青的针刺渗透将减少，软化点将增加，并且相应的粘度为60°C。为了探索添加抗塑料A对沥青衰老的影响，本文使用了实验室中的旋转膜烤箱测试来模拟沥青的衰老，并测量了沥青衰老之前和之后的三个主要指标，然后分析了抗粉化剂对Asphalt Ading Aging Excormation的影响。表3所示的实验结果可以通过实验获得。
根据表3的分析，可以看出，没有抗杀伤剂A的基质沥青的残留针穿透为59.3％。添加抗杀菌剂A后，沥青的残留针穿透率在不同程度上增加。当抗杀菌剂的掺杂量为15％时，沥青衰老之前和之后的针头穿透率最大为70.2％，这表明沥青的针刺损失是最小的。防弹剂A使沥青的热稳定性更好，从而增强了沥青的抗衰老性能。随着抗塑料剂的含量增加，沥青的衰老指数变小。沥青衰老后软化点的增加也随着抗塑料量的增加而逐渐降低，这表明抗塑料A有利于改善沥青的抗衰老性能。
在沥青混凝土特性上修饰抗塑料
沥青混凝土的水损害主要是由雨季引起的。当水分穿过沥青路面的表面并进入沥青路面内的间隙。在温度变化和车辆载荷的影响下，形成了冻融周期以削弱沥青混凝土的强度。水由水形成的驱动水压连续影响沥青和聚集体，从而导致沥青和聚集体之间的粘附逐渐减小，直到沥青和骨料被剥离，并松散，坑出现在路面上。抗塑料的作用机理是增强沥青和聚集体之间的粘附，从而改善水温。本文使用浸泡的马歇尔测试和冻融分裂测试来研究抗塑料A对沥青混合物的水稳定性的影响。从先前的沥青特性研究中，发现抗塑料降低了沥青的高温性能。因此，为了更好地确定抗塑料A的量，本文还使用车辙测试来研究抗塑料对沥青混凝土高温性能的影响。
沥青混凝土的水稳定性
可以通过具有不同沥青含量的马歇尔标本（4.5％至5.5％）分析沥青混合物的最佳沥青含量，并且可以确定不同沥青含量的Marshall稳定性，流量值和残留稳定性，以最终确定最佳的沥青混凝土量至4.75％。根据沥青影响分析，在0到5％的范围内控制抗杀菌剂A的量。马歇尔标本是根据最佳沥青含量制备的。
（1）浸泡的马歇尔测试

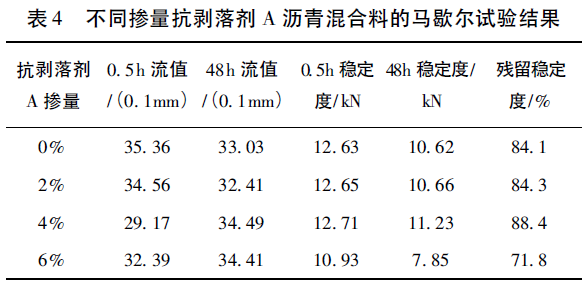

如表4所示，可以根据测试规格进行MARSHALL测试，并根据测试规格进行不同量的抗塑料A的Marshall测试结果。
残留稳定性可以评估沥青混合物的水稳定性，两者正相关。根据表4的分析，当抗塑料的量为0％至4％时，沥青混合物的残留稳定性会增加。当抗原剂的量为4％时，沥青混凝土的剩余稳定性达到最大值，当抗粉状剂的量达到6％时，沥青混凝土的残留稳定性降低，这表明，当抗粉化剂的量为4％时，asphalt的水稳定性为4％。
（2）沥青混凝土的冻结分裂测试

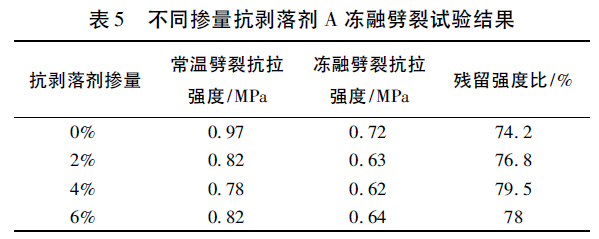

冻融分裂的拉伸强度表征了沥青和骨料之间相互粘附的强度，这意味着沥青和聚集体之间的粘附。因此，冻融分裂的拉伸强度可用于评估抗剪裁行为。根据测试程序的测试方法进行了冻融对分裂测试的抗性，并获得了不同量的抗固定剂A沥青混凝土分裂测试结果的抗冻结耐药性，如表5所示。
在表5中分析冻融分裂的结果，可以看出云开·全站体育app登录，当抗杀菌剂A的量在0％至4％之间时，沥青混凝土的残留强度比逐渐增加，这表明抗粉状剂A具有影响抗抗素的量化量，但抗抗药物的均值均为6％，均具有降低的量为6％，而Anti-flake-flake则是6％。它表明，抗塑料对提高沥青混凝土的水稳定性有效，但是效果不是很明显，并且应在0％至4％的时间内控制抗燃料剂的量。
沥青混合物的高温稳定性

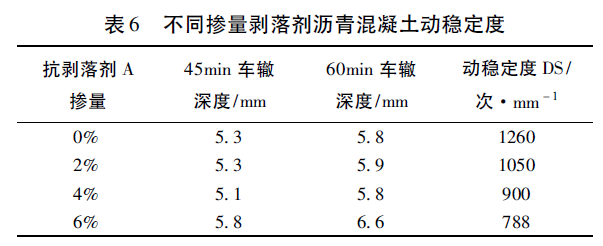

本文对沥青混合物的车辙测试与不同量的抗塑料剂进行了研究，以研究抗塑料A对沥青混凝土高温稳定性的影响。测试结果参考表6。
从表6中可以看出，随着抗塑料A的量增加，动态稳定性逐渐降低，表明抗塑料A对沥青的高温稳定性有害，这与抗粉化剂A对asphalt高效率稳定性的影响是一致的。添加抗效率剂越多，沥青的动态稳定性降低越大。
工程应用

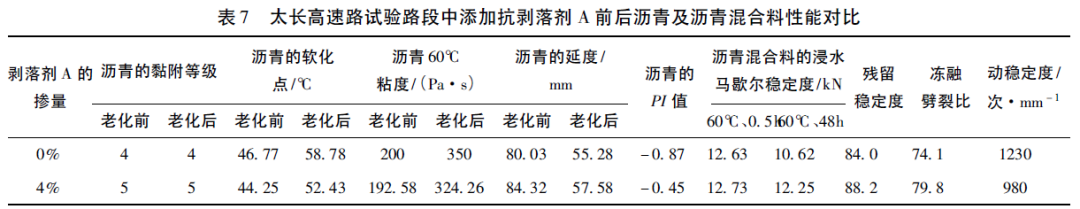

位于Shanxi的Taichang高速公路上的表面砾石材料主要由酸性玄武岩制成，而酸性骨料对沥青的粘附很差，道路表面的水损伤更为严重。因此，抗杀菌剂A以最佳掺杂量的4％严格应用于该高速公路的测试部分，并在添加抗杀伤剂A之前和之后的沥青和沥青混合物的性能。测试结果如表7所示。
从表7可以看出，添加抗塑料的测试结果表明，沥青的温度感知性能得到了改善，而沥青的高温性能保持稳定，沥青的低温性能得到了改善，低温裂纹的抵抗力也得到了改善，并且抗衰老的性能也得到了改善，抗衰老的性能也提高了效果。沥青混合物中的沥青和骨料之间的粘附已得到增强，沥青混合物的残留稳定性和冻结裂纹抗性强度已提高，并且水稳定性已增强，而沥青混合物的动态稳定性已减少。该测试部分的测试结果表明，抗塑料A不仅可以增加沥青和骨料之间的粘附，改善其水稳定性并减少其水损害，还可以改善沥青的某些道路性能以及沥青混凝土的水稳定性。对剥离剂A的严格控制在长高速公路上使用，以取得良好的工程实际结果。
综上所述
（1）抗塑料A对改善沥青的低温裂纹抗性具有影响，并且还可以改善沥青的温度敏感性和抗衰老特性。
（2）通过沥青衰老之前和之后的性能分析，可以看出，抗塑料A的热稳定性很好，并且由于沥青的短期衰老性能而不会引起突变。
（3）抗杀菌剂A不利于沥青和沥青混合物的高温稳定性，并且可以从高温稳定性中获得最佳的抗杀菌剂A，约为4％。
（4）从车辙测试中，可以看出，抗塑料A对沥青混合物的高温稳定性有害，并且这种副作用会随着抗纹状剂量的增加而增加。
（5）从水浸泡的马歇尔测试和冻融分裂测试结果中开yun体育app官网网页登录入口，可以看出，抗塑料A对提高沥青的水稳定性具有一定的影响。当将这种抗塑料以4％的最佳剂量添加到太长高速公路测试部分的表面层时，结果表明，去角质剂不仅可以改善水的稳定性，而且可以在相当多的程度上提高其他道路的性能。
参考：
[1]张Xingyou，Wang Lianjiang，anfeng Guoqiang。简要介绍了将抗杀菌剂添加到Taichanglu沥青上层的测试。 Shanxi Transportation Technology，2005，S2：45-46。
[2] tu rong。研究新的沥青抗塑料的机理和特性。南中国技术大学，2010年。
[3] Ren Man Cang。研究抗塑料对沥青道路表现的影响。长大学，2012年。
[4] Lu Yan，Zhang Rong，Lin Fang。沥青抗杀菌剂的实验研究，以改善沥青混合物的水稳定性。西南公路，2003，01：47-51。
[5] Deng Min，Gan Lin Kun。沥青和聚集体的粘附评估方法的比较。道路交通技术，2008，01：45-47。
[6] Li Aimei，Xiao Jun。关于沥青混凝土抗塑料行为的修改实验。重庆大学杂志（自然科学版），2002，05：144-147+160。
整个文字已经结束。作者资料：Wang Ruili（1972-），女性，来自Jingle，Shanxi，工程师，主要从事高速公路和桥梁项目的调查和设计。登录到官方帐户“中国沥青路面网络”的官方网站，以掌握行业信息，查看和下载原始PDF文本。添加总编辑微信CNLQLM99，以将中国的沥青路面资源联系起来。行业组编号：193697702。
沥青铺路行业经典书籍|确定QR码免费阅读
就像中国的沥青路面技术一样！
