集成的操作通路电路？
这是高性能的直接耦合多阶段放大器电路。它以最初用于信号扩增和仿真操作（加法，减法，乘法，除法，集成等）命名。后来，它被广泛用于信号处理，信号转换，信号产生和其他方面，因此在测量，控制和电子仪器中占据非常重要的位置。
（i）基本构图
1。输入阶段：使用具有恒定电流源的差分放大器电路，该电源在较小的电流状态下运行，并且具有较高的输入阻抗。
2。中级：总体增益主要由中间阶段提供，因此中间阶段需要更高的电压扩增。中间阶段通常使用具有恒定电流源负载的通用发射极放大器电路，并且放大因子通常超过几千倍。
3。输出阶段：输出阶段应具有较大的电压输出振幅，并具有较高的输出功率和较低的输出电阻，并配备了过载保护。
4。偏置电路：偏置电路为各个级别的电路提供适当的静态工作点，也可以用作主动载荷以增加电压增益。
（ii）主要绩效指标
1。开环差分模式电压放大AO，例如100dB（105）
2。输入偏移电压UIO及其温度漂移，例如2〜9mV； 7UV/℃
3。输入偏移电流IIO及其温度漂移，例如5〜50NA； 10pa/℃
4。输入偏置电流IIB，例如90〜250NA
5。差分模式输入电阻器，通常几个megaohms
6。输出电阻RO：输出越小，OP放大器的负载容量越强。
7。公共模式排斥比KCMR：定义为差分模式放大倍率与公共模式放大倍率的比率，例如70dB，值越大，越好。
8。最大差分模式输入电压VIDM：最大VCC
9。最大通用模式输入电压VICM：例如0〜28V（VCC = 30V）
10.-3db带宽FH和Unity增益带宽FC：例如FH = 700KHz; FC = 1MHz
11。切换速率SR：SR =ΔUO/ΔT
（iii）基本分析方法
理想运算放大器的主要特征
一个。开环差分模式电压放大无限大
b。输入阻抗是无限大的
c。输出阻抗为零
d。具有无限带宽和转换速度
e。公共模式抑制比无限大
f。当反转输入末端的输入信号和同相输入端相等时，输出信号为零
分析集成运算放大器的基本规则
一个。可以认为，反相输入端子的电势等于相相输入终端的电势。这个概念称为“固定短”
b。可以认为kaiyun.ccm，流入反转输入的电流，并且内置输入为零。这个概念称为“虚拟破坏”
c。由于“虚拟短”和“虚拟断裂”的概念，当OP放大器的输入端通过电阻扎根时kaiyun全站网页版登录，可以认为，相位端和反转端的电势均为零。这个概念称为“虚拟基础”
d。当同一输入末端存在几个输入信号时，它们的输出可能等于输出，而每个输入信号分别起作用。
（iv）典型的基本操作放大器电路
1。反转输入比例操作（放大）电路

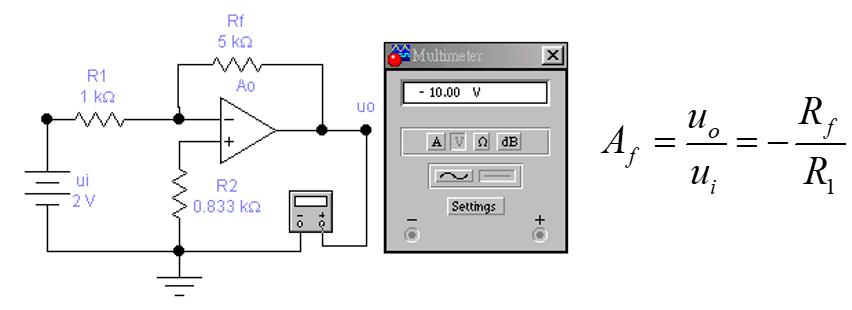

取R2 = R1 // RF，所选原理是使DC路径的等效电阻与反相输入端子外部和非相输入端子相同。在图中，外部DC路径在同相端的电阻为R2，并且反转输入处外部DC路径的等效电阻为R1和RF的平行值，因此应制作R2 = R1 // RF。

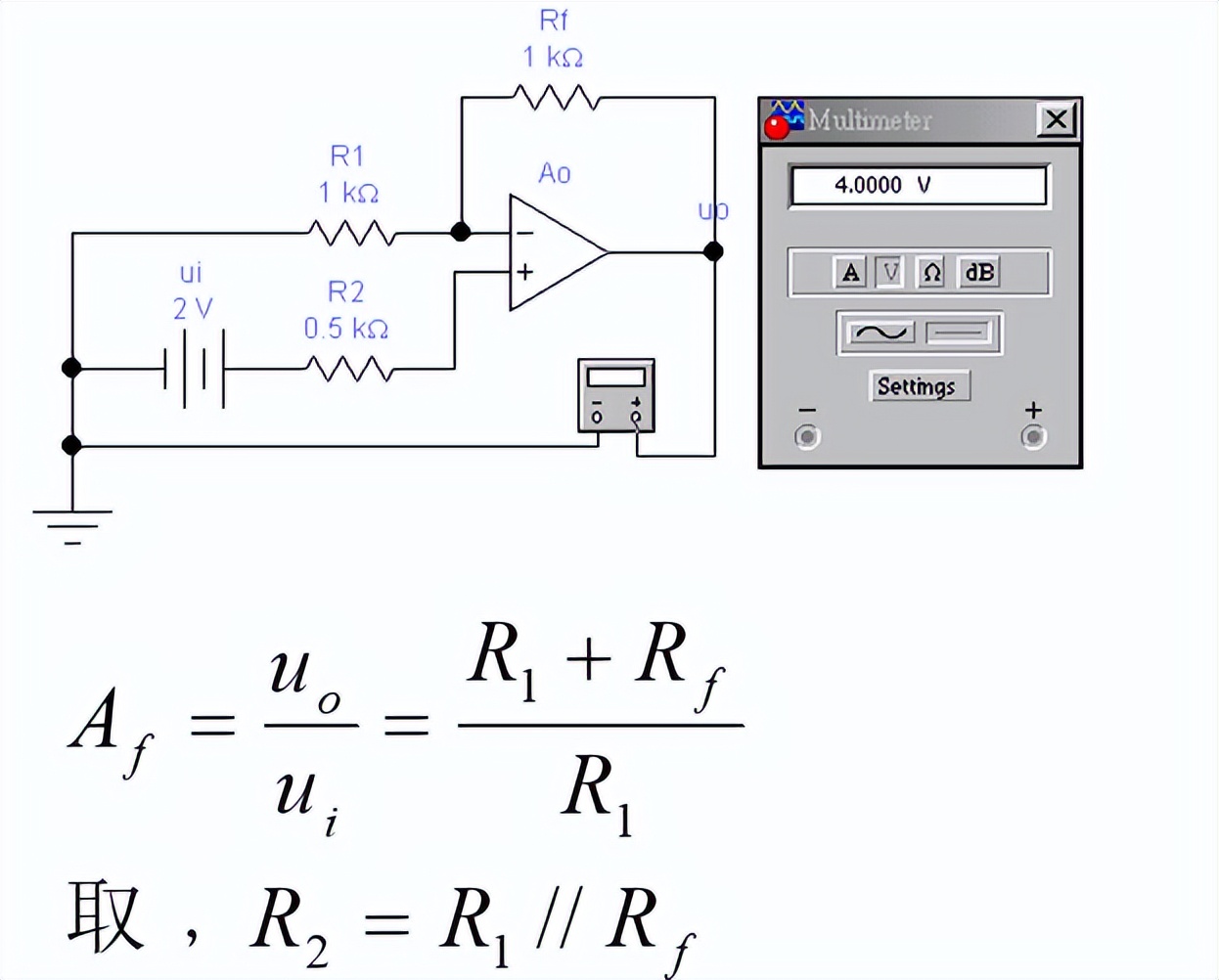

2。内相输入比例操作（放大）电路
3。跟随电路

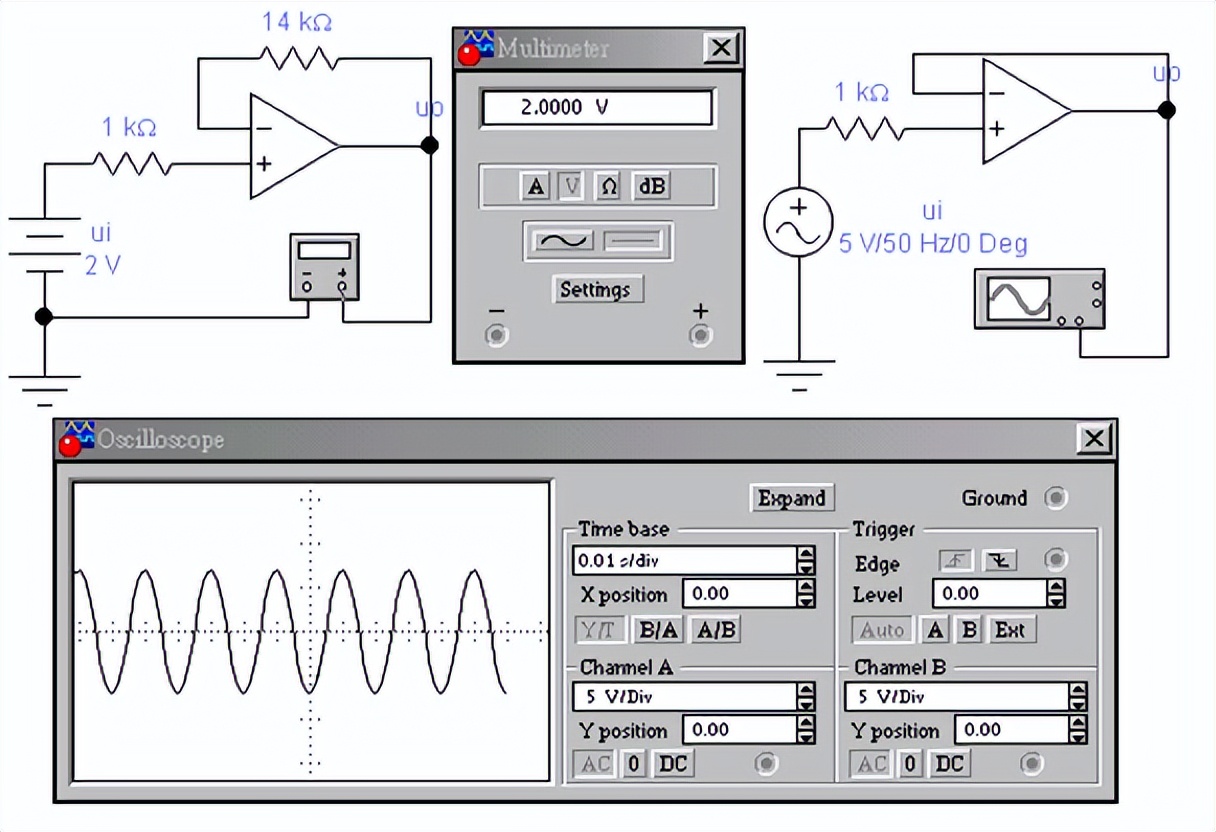

对于相位输入比例放大器电路，当RF = 0（短路RF）或R1 = Infinity（开路R1）时开yun体育app官网网页登录入口，UO = UI。该电路称为电路后的电压，可以连接到以下两个电路。

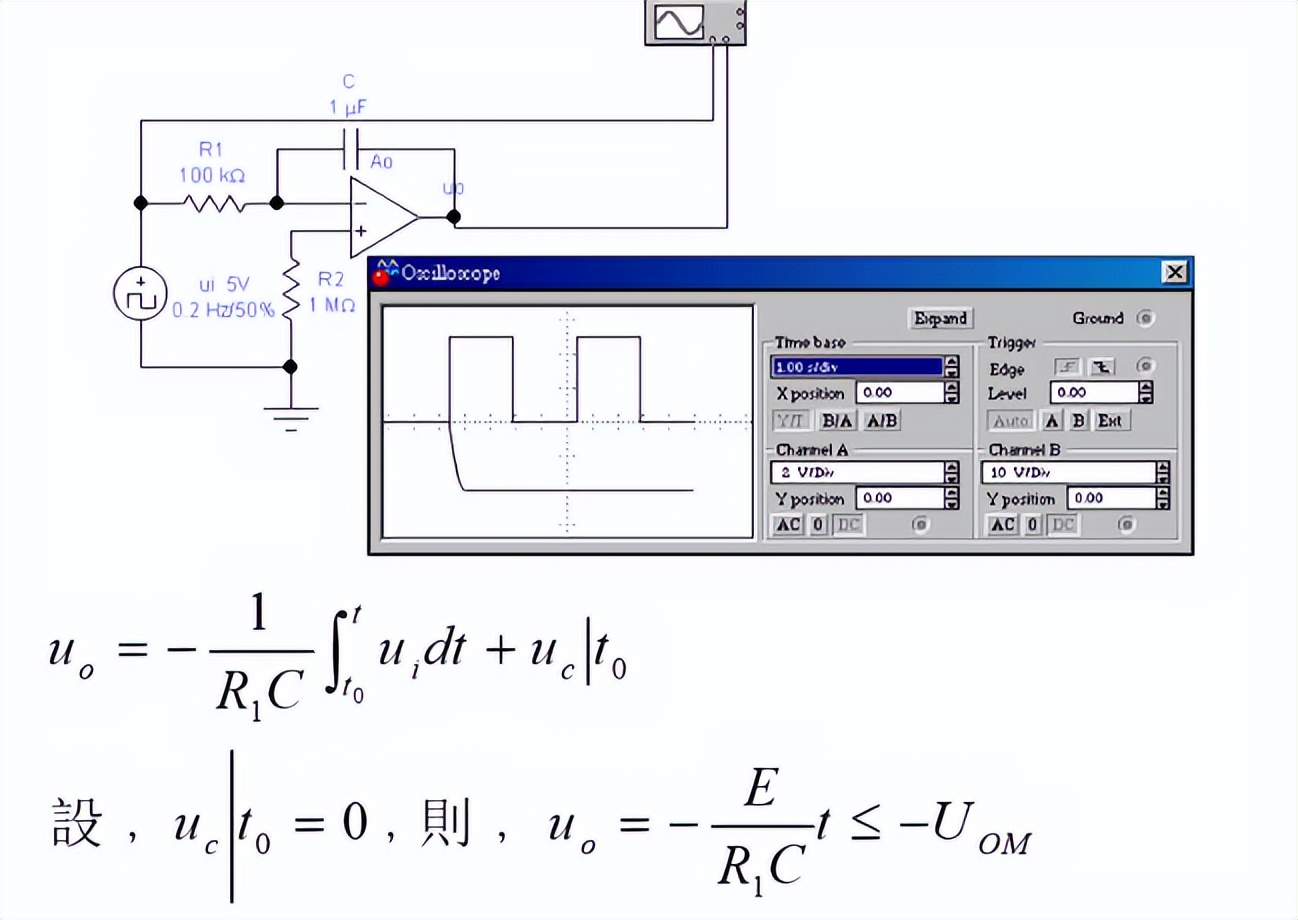

4。集成电路

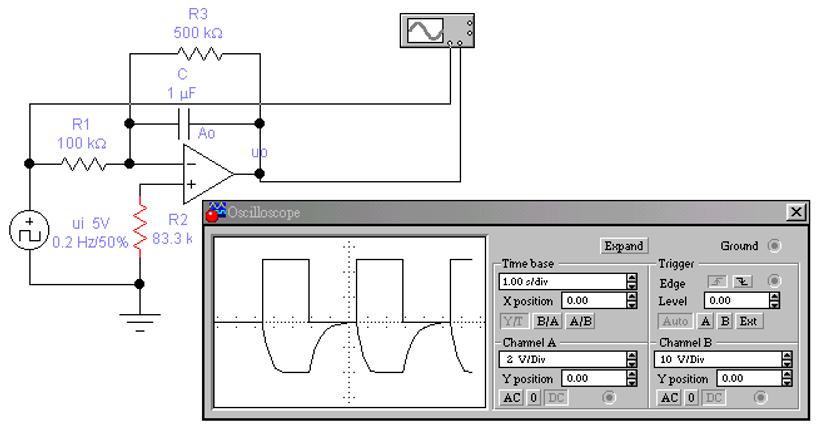

积分漂移：实际积分器的特征可能与理想积分器的特征一致。有许多错误来源，例如OP放大器的开环收益有限；输入阻抗和带宽不是无限的；偏移电压和偏移电流不是零；对于积分电路的稳定输入组件，电容器具有泄漏电阻，因为电容器具有稳态组件的开路特性，因此OP AMP等于稳态组件的开环工作状态。目前，输入端的轻微偏移漂移将导致输出端的大量漂移，因此当输入信号为零时，仍然会有缓慢变化的输出电压。这种现象称为整体漂移或爬行。为了克服整体漂移，可以在电容器的两端并联连接电阻。该电阻器的负反馈效果可以有效抑制积分漂移。但是，必须仔细选择该电阻的值，否则将导致大量的积分误差。该电阻必须大于R1，并服用R2 = R1 // R3。
积分电路以克服整体漂移

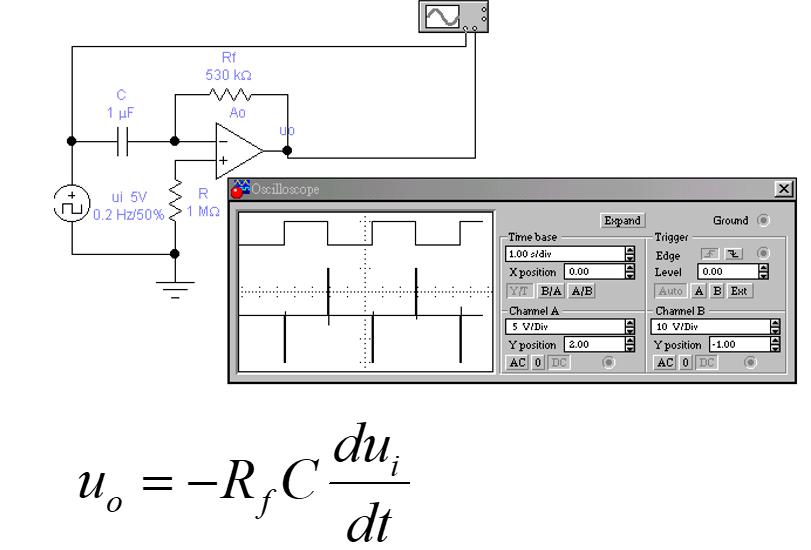

5。差分电路
实用差分电路

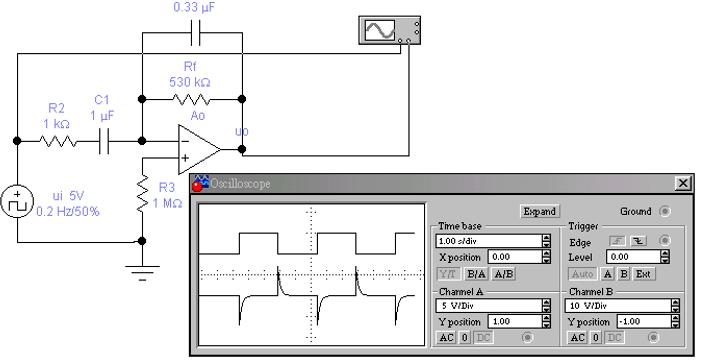

以下电路可以克服输入信号的过敏输出电压，这可以抑制高频干扰和噪声信号的干扰。在正常频率范围内，如果使用R21/ωC2，则R2和C2的影响可以忽略不计。在高频的情况下，上述关系不存在。相反，R2和C2的影响非常重要，这将导致OP放大器的放大率显着降低，从而在一定程度上抑制干扰。
6。附加电路

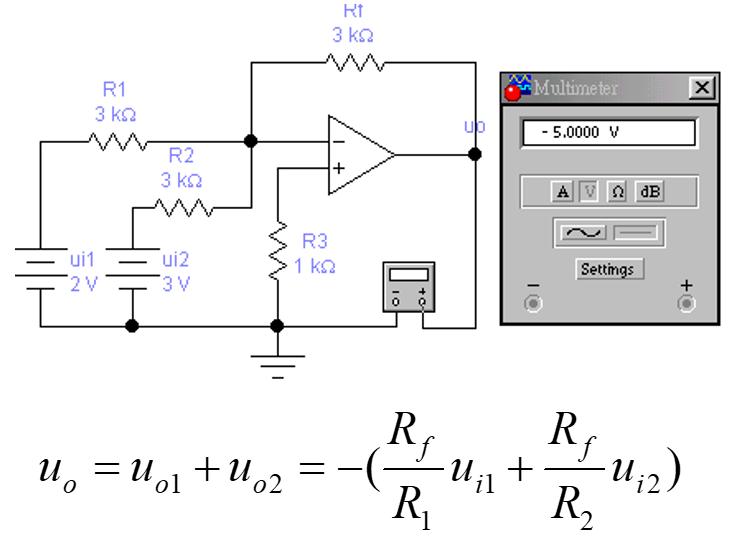

7。减法电路
