我们现在所说的功能是通过相关电路生成“重置信号”，以便微控制器可以在电动机上或操作过程中返回默认的启动状态。
一般而言，微控制器重置电路有四种主要类型：
差分复位电路
普通电阻电容式差分复位电路如图1（a）所示。电路中的“重置”电网连接到微控制器的“ rst”销。
图1（a）
在该电路上电源后的波形如图1（b）所示。电源后，波形首先是高的，在100ms之后，波形跌至1V以下，最终保持低。我们经常将其称为“高级”重置电路。
图1（b）
为了分析差分复位电路，该电路的组成非常简单。它的核心实现仅由1个电阻和1个电容器组成。附加的S1按钮主要实现手动重置功能。按下S1时，“重置”电网被迫将其拉动以实现重置。
设计该电路时，您必须首先根据微控制器的时钟频率考虑电阻能力值。如果系统使用12MHz石英晶体振荡器，一个机器周期为1个，并且复位信号的脉冲宽度必须至少为2 US。但是，最好在设计时不要构造接近理论值的电路。复位信号的脉冲宽度优选为20至200ms。
当晶体振荡器频率大于或等于12MHz时，公共值C1为10UF云开·全站体育app登录，R1为10K。
当系统上电动机时，C1等同于路径，并且“重置”电网立即将电源升至高水平。随着R1继续释放C1的电荷，“重置”电网的电压逐渐降低，并最终下降到低水平范围。
在放电过程中，“重置”电网的高水平在降至1V以下之前持续约100毫秒，这比2个机器周期的重置时间要求大得多，即重置是有效的。
积分复位电路
如果图2中的电阻R1和电容器C1。 2互换，电阻电容的集成复位电路可以变成。电路示意图如图2所示。 2（a）。

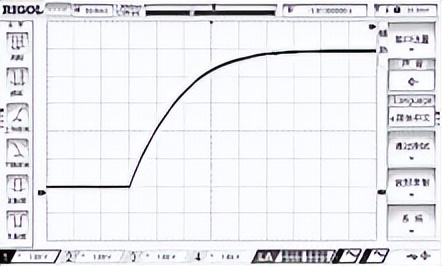

在该电路上电源后的波形如图2（b）所示。电动电源后首先是低的，然后在约50ms后超过1.6V，并继续上升，最后仍保持在高级电压范围内。我们经常将该电路称为“低级”复位电路。
当系统上电动机时，C1等同于路径，因此“重置”电网立即将电源升至低级别。随着电源继续通过R1充电C1，“重置”电网的潜力逐渐上升，最终保持高水平。
附加的S1按钮主要实现手动重置功能。按下S1时，“重置”电网被迫被拉下来以实现重置。
图2（a）
图2（b）
电阻电容重置电路非常简单且成本较低，但是它的可靠性有多可靠？
朋友可以说，设备参数错误，衰老和温度浮动在一般产品中是可以接受的，并且一致性问题不那么高。根据“ Just Just It”的原理，该电路也很正确！
还不错，但是可以稍微改善。
以图1（a）中所示的电阻电容差分复位电路为例，如果定期打开和关闭电源，其复位波形将不再是完美的。

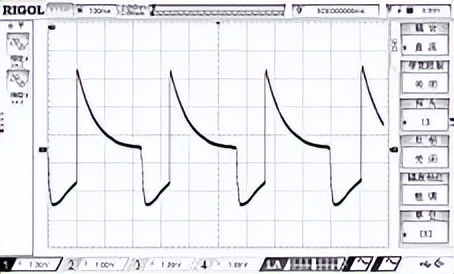

实际波形如图3（a）所示。由于电容器的缓慢排放，重置波形的下降缓慢，无法达到低水平阈值。
该重置信号无法保证微控制器系统的有效重置，这无疑是危险的。

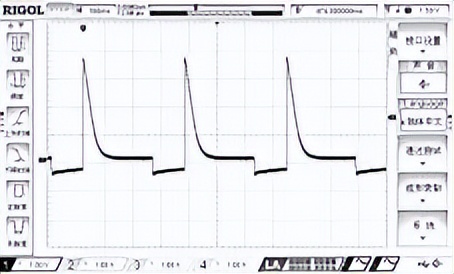

如果根据图3（b）改进了差分复位电路，则D1在电阻R1的两端并联连接，并且会定期打开和关闭电源，并且重置波形将成为图3（c）所示的波形。
从波形的角度来看，电路转换后已显着改善了复位波形。在图中，波形迅速下降，可以降至低级别阈值以下。在经常使用电源时，将不会存在重置电压“无法下降”的情况。
图3（a）
图3（b）
图3（c）
这种“不起眼的” D1为电容器C1的通道提供了一个通道kaiyun.ccm，以便在电源熄灭时快速放电，以便在电源经常波动或定期电源时可以确保正常的重置。一些朋友可能想说这个重置波形看起来仍然很“怪异”！
尽管它是高级重置波形，但看起来与“小故障”相同。那么，可以将重置信号转换为类似于高低级别的波形样式吗？
比较类型复位电路
让我们再次优化电路。

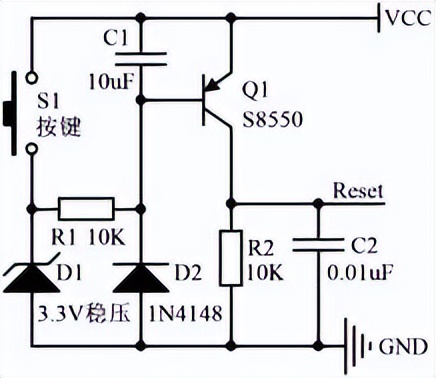

将晶体管和二极管添加到末端，最后构建一个具有阈值电压比较类型的高级复位电路，如图4（a）所示。
电路的目的是构建“重置阈值电压比较器”。 The voltage regulator diode D1 in the circuit (actually select 3.3V voltage regulator) and switching diode D2 (actually select 1N4148, the conduction voltage drop is about 0.6V) determine the level threshold of the reset signal, roughly 3.3V+0.6V=3.9V (friends can also replace the voltage regulator parameters of D1 to form more reset thresholds).
电路中的晶体管Q1和外围电路形成一个简单的比较电路，并且可以根据电源波动时的阈值有效比较重置操作。
R2的大小可以改变输出信号的驱动能力。 R1和C2共同确定重置延迟的长度。 C1将抑制和绕过电源中的高频噪声。

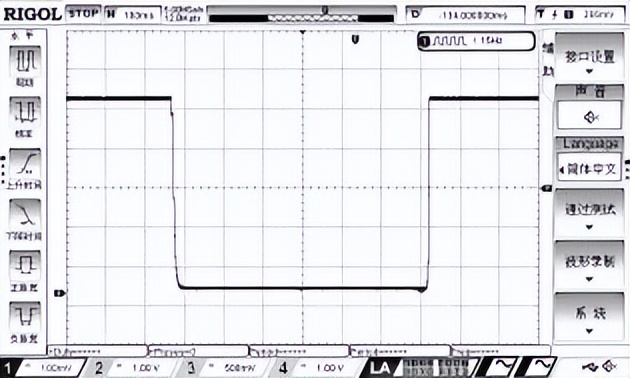

在该电路上电源后的重置波形如图4（b）所示，这种波形最终被“美丽”。
图4（a）
图4（b）

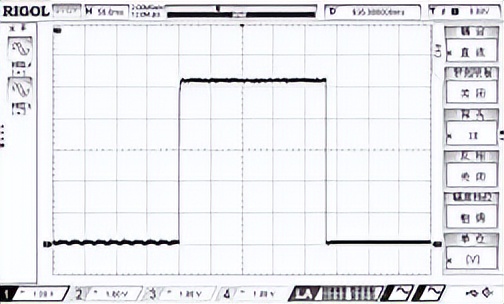

基于图4（a）所示的高级重置电路，我们还可以略微变形以形成图5（a）所示的“低级复位电路”。该电路适用于具有低级复位的微控制器。电路在电路上电源后的复位波形如图5（b）所示，相当于图4（b）中的反向波形。
图5（a）
图5（b）
可以看出，小型电路有很多考虑。这里的改进只是为了扔砖并吸引玉。朋友们，不要被“扔掉的砖”淘汰。在复位电路中，仍然有许多改进的电路和一些实际问题。我希望读者可以自己扩展。微控制器复位端口也可以并行连接到0.01至0.1UF的陶瓷芯片电容器，以抑制电源的高频噪声干扰或配置Schmitt触发电路以进一步改善微控制器的串行噪声抑制。
看门狗重置电路
我们以Max810为Max810，这是Meixin Company生产的高级重置电路特殊芯片，以构建图6（a）中所示的电路。电源后kaiyun全站网页版登录，您可以测量“重置”电网以获得图6（b）中所示的波形。该波形是“完美的”。
图6（a）
图6（b）
常见的低级复位电路包括Max705，Max706，Max809，Max811和其他设备。高级重置电路包括Max810，Max812和其他设备。
诸如MAX707，MAX708，MAX813L之类的设备同时具有高和低级别的重置输出信号和看门狗输出。它们经常在实际产品中看到。应该注意的是，不同芯片的重置脉冲时间不同，但通常可以达到约100至200ms，这完全满足了共同时间的常见处理器的需求。
