分析更换正方形闪光红色灯皮带的问题短间隔轨道电路
Wang Mingmei
（北京Beixin Fengyuan铁路电子设备有限公司，北京100070）
摘要：当正常速度线是短距离ZPW-2000A标准轨道电路时kaiyun全站网页版登录，当第二条与该部分接近并改变方向时，小型轨道继电器将短时间下降，从而导致该部分中的红灯皮带问题。分析此问题的原因，在现场治疗计划中提出问题，并为解决方案提供建议。
关键字：红色灯皮带；缓慢的释放框；延迟
摘要：对于ZPW-2000A的标准轨道电路，在公共速度线的简短部分中，当第二种方法改变方向时，该部分将出现由小轨道继电器掉落引起的红色光线。本文分析了此问题的原因，提出了现场处理方案的问题并提供了相关的解决方案。
关键字：红灯棒；缓慢的释放框；时间延迟
doi：10.3969/j.issn.1673-4440.2017.01.0026
1个问题概述
1.1正常速度线的“红灯腰带”的问题和解决方案改变了方形闪光的范围
ZPW-2000A标准轨道电路具有小轨道，包括在普通速度线的互锁范围内。当第二个接近截面变为相反方向时，小轨道继电器的短期下降将发生红灯带，然后将通过电路传输。整个间隔。当小型轨道继电器恢复并占用时，整个范围将接一个地恢复。
当前解决此问题的解决方案是在第二个接近部分中添加一个缓慢的释放框，并通过电容器放电纠正输出DC24 V信号，以确保XGJ和XGJH信号在小轨道中继掉落时不会中断XGJ和XGJH信号。时间，从而防止了红色乐队闪烁的问题。外观
1.2普通速度线短范围的“红色灯皮带”问题
我国的铁路运输需求是复杂而多样的，这种情况在集线器地区很短。当短时间间隔只有三个轨道电路截面时，采用添加缓释框的解决方案，并且仍然存在一种在一个方向上更改平方红色灯皮带的现象。
本文在短时间更改方向时进行了详细的分析，对闪烁的红灯带的问题进行了详细的分析。首先，建立一个模型。以A和站点B之间的上行链路线为例，在正方向上沿正方向的轨道电路的示意图如图1所示。

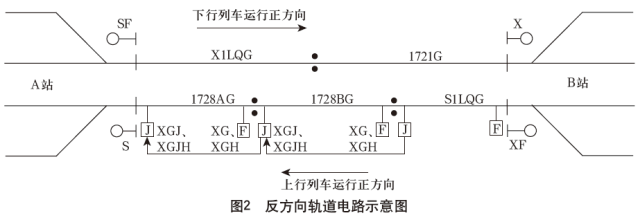

反向轨道电路如图2所示。
2。在间隔中对红灯带的分析
2.1上行链路反向方向纠正闪烁的红灯带的方向
当上行链路朝着相反的方向时，这一部分的主要轨道是空闲的，并且接收端还接收XGJ和XGJH（DC24V）条件S1LQG（S1LQG）（一种激发轨道继电器激发的必要检查条件）和XGJH（DC24V）条件1728bg铁路接力被吸引。
当上行链路线从反向方向变为正方向时，1728bg部分的主要轨道是空闲的，并且接收器同时接收XGJ和XGJH（DC24 V）条件1728AG传输。由于1728AG的接收端没有小轨道信号，因此它变成了一个小轨道信号，因为1728AG的接收端没有小的轨道信号。 ，XGJ需要延迟2.3至2.8 s才能吸引，从而导致1728AG未将XGJ和XGJH（DC24 V）条件传输到1728bg。 1728bg缺乏指定时间内必要的轨道电路激发检查条件，导致1728bg轨道继电器跌落，并且此部分闪烁红色灯皮带。当吸吮1728AG的XGJ时，再次将XGJ和XGJH（DC24V）条件再次传输到1728bg时，吸吮了1728bg轨道继电器，并且本节中的红灯带消失了。
2.2将上行链路线的向前方向更改为闪光灯带的相反方向
原理与上述相同。当上行链路在正方向时，1728AG将XGJ和XGJH（DC24 V）条件传输到1728bg。当上行链路线从正方向变为反向方向时kaiyun.ccm，S1LQG延迟将XGJ和XGJH（DC24 V）条件传输到1728bg云开·全站体育app登录，从而导致1728bg闪烁红色灯带。
3现场处理计划分析

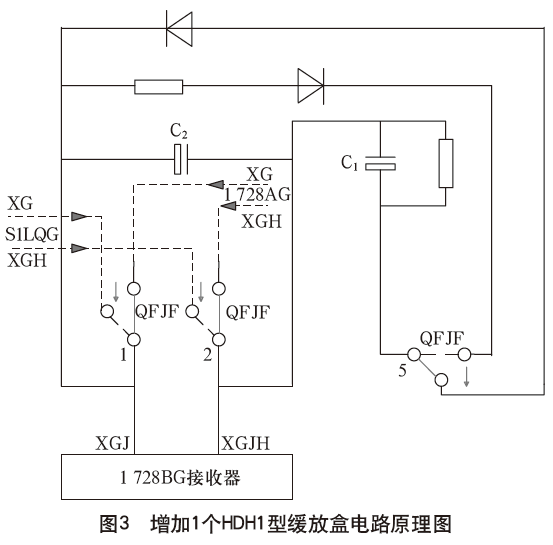

为了解决间隔闪烁红色的问题，在1728bg的接收端添加了带有反向充电和向前放电的HDH1型慢递减框，如图3所示。
根据图3的电路，当上行链路线朝相反的方向（接收QFJF继电器）时，1728bg接收器接收S1LQG传输的XGJ和XGJH条件，此时电容器C1通过电容器C1充电QFJF组的第五个后接触点。当上行链路线从反向方向变为正方向（QFJF继电器下降）时，尽管1728AG延迟传输XGJ和XGJH条件，此时，电容器C1通过QFJF组5的接触点排出，导致XGJ和XGJH，XGJ和XGJH的1728bg of 1728bg不要打扰。消除闪烁的红灯带的现象。
但是，当上行链路线从正方向更改为反向方向时，图3中的电路不起作用，因此仍然存在闪光红带现象。
4解决方案分析
4.1双慢释放盒并行设置解决方案1

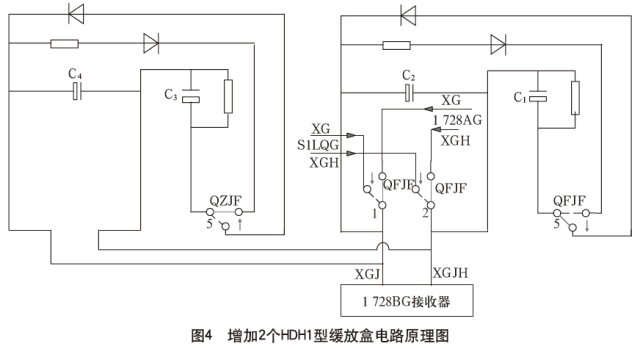

例如，在1728bg接收器的XGJ和XGJH的输入末端并行设置了两个HDH1类型的慢速释放框，该电路图如图4所示。

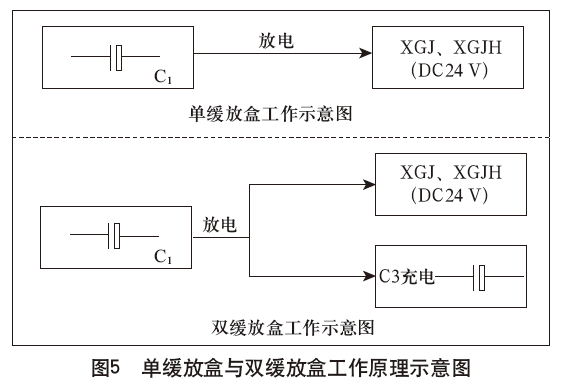

在图4中，当C1电容器通过QFJF第五组的后接触点放电时，C3电容器将通过QZJF第五组的前接触点充电。当C3电容器通过QZJF组5的后触点排放时，它还将通过QFJF组5的前触点为C1电容器充电。单个和双慢释放框的工作原理如图5所示。
因此，双慢递减框的平行排列将增加排放电容载荷，从而缩短放电时间，从而导致XGJ和XGJH的延迟不足，并在间隔中引起红灯带。
4.2双慢释放盒并行设置解决方案2

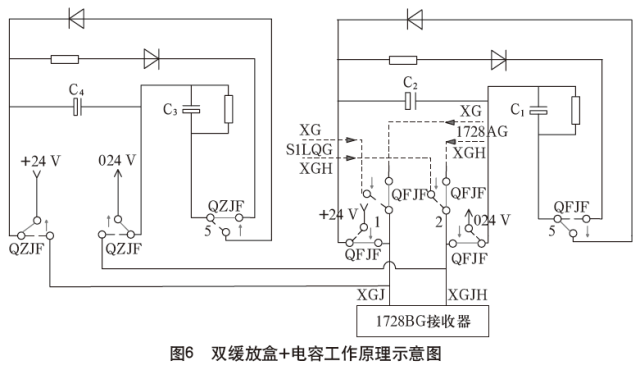

如图6所示，基于双慢释放框的并行布置安装了单个电容器充电电路。
在图6中，当正方向（QZJF被吸吮并降低QFJF）时，外部功率收取C3；
当间隔从积极方向变为相反方向（qZJF滴和QFJF吮吸）时，C3访问电路排放XGJ和XGJH，外部功率充电C1；
当间隔从相反方向变为正方向时（QZJF被绘制，QFJF下降）时，C1访问电路排放XGJ和XGJH，并且外部功率被充电至C3。
由于始终有一个电容器（C1或C3）连接到XGJ和XGJH电路通道，因此当小轨道失败时，也将延迟。同时，有必要确保QZJF和QFJF具有足够的电路设计接触。
4.3互锁中不包含小轨道
互锁中不包括小轨道。当中断小型轨道信息时，只会生成警报，并且在轨道电路部分中不会发生红色带现象。但是缺点是，当小轨道破裂时，无法有效地检查它。
5个结论和建议
在全面选择之后，当一般速度线短间隔ZPW-2000A轨道电路包括在小轨道的互锁中时，建议采用“双慢释放盒平行设置解决方案2”，并解释该占用的占用延迟小轨道。
