555计时器是由电子工程师汉斯·卡森德（Hans Camenzind）于1971年发明的，他由电子制造商Signetics委托为其开发相锁环（LLP）芯片。初始设计后的几天，Camenzind想到了使用直接电阻器而不是恒定电流来源，并发现修饰的效率较高。
这导致所需的9个外销将所需的9个销钉降低到8kaiyun全站网页版登录，从而使IC被包装在8针包装中，而不是14个引脚。该修订版通过了设计评论，原型于1971年10月完成，并成为NE5555V（塑料蘸酱）和SE555T（Metal to-5），这些（Metal TO-5）今天仍在使用中。
555计时器是一个单片的IC，它为数字系统提供了改变状态的信号。它们也可以用作多谐波或振荡器的形式kaiyun.ccm，该形式具有两个阶段，并且可以从任何一个状态输出。本质上，这是两个具有再生反馈的放大器电路。
555计时器是一个整体式的集成电路，可为数字系统提供信号以改变其状态。它们也可以用作多谐波或振荡器的形式，该形式具有两个状态，可以从任何一个状态输出。从本质上讲，这是两个放大器电路，它们与再生反馈相加。
名称“ 555”的起源
据报道，计时器的名称来自包装的原始型号的三个电阻，每个电阻为5kΩ。但是，卡森津说：“这只是一个随机的选择。是艺术狂暴（营销经理）认为筹码将是一个大卖家，所以他选择了“ 555”这个名字。”
为此，今天使用了两种类型的555个计时器，这两个计时器都是八针芯片。最常见的是一个矩形的“ V”包装，每侧有四个销钉。另一个版本是圆形的“ T”类型软件包，曾经是最常见的，但现在有些不受欢迎。
图1
八个引脚功能定义（图1）：
在：
THR引脚是阈值设置，它决定了计时器在每个开/关周期内输出电压。
DIS是放电引脚，通常连接到电容器，这会影响时间间隔
555中有什么？

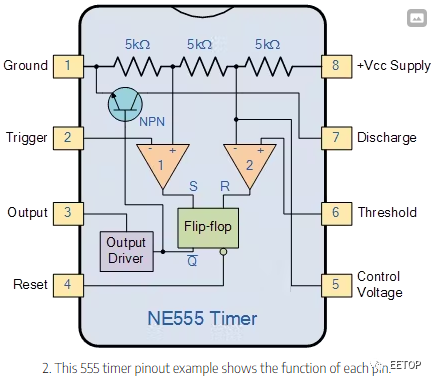

接下来，我们将查看555计时器的内部电路，并在上面的框图中指示每个符号的含义（图2）。中间是一对以倒三角形符号表示的比较器。这些用于比较两个电压或电流，并输出一个数字信号，指示哪个较大。此外，矩形中表示的触发器是一个具有两个稳定状态的电路，可用于存储简单信息。计时器还包括电压分隔器，放电晶体管和输出阶段。
电压隔板（在图片顶部显示）具有三个5kΩ电阻一起连接在一起。它提供了提供的电压的1/3和2/3的参考电压，范围从5到15V。这是这些比较器发挥作用的地方，因为它们比较了正（无反向）和负（倒置）输入在两个模拟输入电压中。
例如，如果正电极的输入电压高于负电极的输入电压，则比较器将输出1；或者，如果负电极的输入电压高于正电极的电压，则比较器将输出0。
第一个比较器的负输入连接到电压分隔器和外部控制引脚的2/3参考电压（引脚5），而正输入则连接到外部阈值引脚（引脚6）。另外，第二个比较器的负输入连接到触发引脚（引脚2），而正输入则连接到电压分离器的1/3参考电压。
通过利用这三个引脚，用户可以控制两个比较器的输出，然后将管道输送到触发器的R和S输入。当r为0和s为1时，触发输出1；相反，当r为1和s为0时，输出0。此外，可以通过重置销钉（引脚4）在任何给定时间重置整个计时器来重置触发器，然后可以覆盖两个输入。
触发器的Q-bar输出进入输出阶段或输出驱动程序，从而使其能够向负载提供或吸收200 MA的电流。触发器的输出也连接到将放电引脚（引脚7）连接到地面的晶体管。
555多种模式
555计时器可以以几种不同的方式使用。例如，单稳态操作，其中输出信号在默认的闭合位置和临时开放位置之间定期切换，该位置最常在计时器中使用。该配置由稳定且不稳定的状态组成。如果稳定输出设置为高，则计时器输出为高。
当输出电压上升并落在设定模式下时，非稳定操作实质上使其成为振荡器。由于可以改变此模式，因此可以用于任何需要特定频率的目的。在此模式下，输出没有稳定的水平，并且输出将不断在高和低之间摆动。这意味着它没有稳定状态，
最后，双态操作意味着可以将信号保存在两个位置之一，这意味着555计时器可以充当计算机内存的最小单元。在此配置中，两个输出状态都是稳定的。在每个中断时，输出从低到高变化，反之亦然。例如，如果输出高输出，则在收到中断并保持较低状态之前，它将变低，直到下一个中断变化状态。
555计时器申请
有大量的555个计时器应用程序涵盖了广泛的行业，包括PWM脉冲宽度调制（PWM）和脉冲位置调制（PPM），广泛用于伺服，放大器和电信。它们也可以用于调光，精确的时间延迟，数字逻辑探针和模拟频率计。此外，他们将在速托中找到家。 DC到DC转换器； DC调节器；电压频转换器；以及脉冲，波形和方波的产生。
此外，555个计时器也可以用于有线测试仪，汽车雨刮器速度控制，计时开关，延迟发生器开yun体育app官网网页登录入口，单一可单位的多晶振荡器和星形多晶振荡器。
