如何设计2Hz频率的闪存电路？
如果闪烁频率为2Hz，则闪烁周期为t = 1/f = 0.5S，即500ms，这意味着需要LED灯一次闪烁一次500ms，即平均1秒钟两次。有很多方法可以实施它。以下是几个常用示例供您参考。
1。使用处理器（CPU）实施
如果有处理器（单芯片微控制器云开·全站体育app登录，DSP，ARM，CPLD，FPGA等），则非常简单。使用处理器的I/O端口之一作为输出驱动器晶体管来控制LED开关的交替更改。通过简单的编程，I/O端口输出高水平的250ms和低水平的250ms，可以达到500ms的闪光，频率为2Hz。

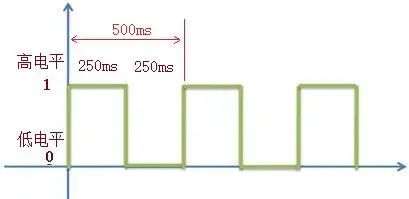

I/O端口的输出波形如下：实际上，这是一个方波，具有2Hz时I/O端口的输出频率。

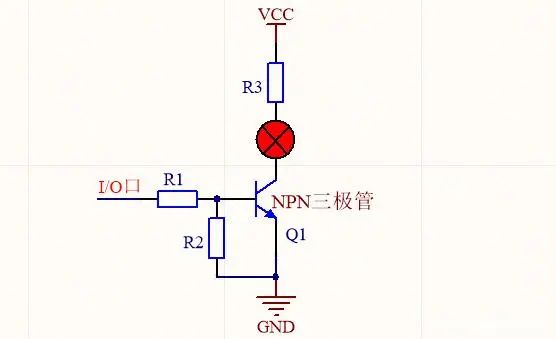

下图使用NPN晶体管驱动LED灯打开和关闭。当高水平高时，LED灯会打开；当低水平低时，LED灯会关闭。晶体管的驾驶电路原理如下：
2。使用555个计时器实现

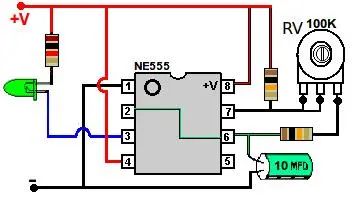

555计时器具有功能强大的功能，可以输出300kHz以内PWM波的任何占空比和频率。如下图所示开yun体育app官网网页登录入口，555个计时器方波发生器原理，其输出波形的周期计算公式为：th = ln2*r1*c1，tl = ln2*r2*c1，其中ln2≈0.7，如图所示下图，以r1 = r2 =768kΩ，c1 =470μf为例，并计算出The≈250ms和tl≈250ms，因此方波周期为t = th+tl = 500ms，频率为1/t = 2Hz。
555计时器的输出端子的驾驶能力约为200mA。因此，当仅连接一个LED灯时，您可以将晶体管和其他设备用作驾驶，并且可以直接使用555个计时器的输出引脚（4个销钉）。
上图显示了平方波发生器原理，其占空比为50％。 DIODES D1和D2用于更改电容器C1的充电和排放顺序，以意识到电容器C1仅在充电时才通过R1和R2时通过R1。如果删除了这两个二极管，则充电和排放的周期公式为：Th = Ln2*（R1+R2）*C1，TL = LN2*R2*C1。
3。使用两个晶体管构建LED闪光电路（多振动器）
下图是非常经典的LED交替闪烁电路。该电路使用两个NPN晶体管和电容器充电和排放的原理来实现LED1和LED2的交替闪烁。如果仅需要一组或一组LED，则可以用电阻代替LED2。能。该电路属于多量器电路。当两个晶体管之一打开时，另一个被关闭。这两个试管通过电容性电阻耦合交替打开和关闭，从而产生了自激发的振荡。
原理是：在电动时刻，由于电路两侧的参数略有差异，两根管的传导时间必须序列，这促使其中一根管子进行操作，而另一个则是序列的。切断，形成临时稳态。假设打开Q1并关闭Q2，则Q1的收集器（即电容器C1的左端）的电压为0，Q1底座的电压约为0.7V。目前，电容器C1通过电阻R2充电，电容器C2也通过电阻R4充电（假设VCC电压为5V），那么电容器C2上的电压为4.3V（左侧为0.7V，左侧为5V和5V）在右侧）。由于R4的电阻远小于R2，因此电容器C2的电压是充电速度的速度要快得多。当C1右端的电压达到0.7V时，Q2打开。此时，电容器C2右端的电压直接拉动（即电压为0），但是电容器两端的电压无法突然更换，并且电容器左端的电压立即变为-4.3V（原始电容器C2的两端的电压为4.3V）。 Q1立即切断，形成另一个临时稳态。此时，电容器C2开始通过R3排出，并且在放电后，它开始反向充电。当电容器C2左端的电压达到0.7V时，Q1再次打开。同样，Q1打开并将电容器C1左端的电压转换为0V，并且电容器右端的电压变为-4.3V，Q2关闭并进入下一个临时稳态，然后重复。
其多振动器的振荡周期为T = 0.7（R2C1+R3C2）。由于R2和R3，C1和C2的值相同，因此t = 1.4*r2*c1kaiyun.ccm，通过更改电容器C1，C2和电阻R2，R3，闪烁频率的值可以更改。该电路很难让新手理解，因此您可以慢慢理解它。
摘要：以上提供了三个常用的LED闪烁解决方案。第一个使用处理器易于实现，但是先决条件是原始系统中有一些可以直接使用的处理器。否则，不值得设计用于LED闪烁的单个处理器。成本太高；第二个解决方案是使用555计时器制成的，这也是一种非常常见的方法。 555芯片可以与某些电容器电阻一起使用。原理很简单，成本很低。第三是非常经典的多振动电路，可以通过在几个电容器和电阻中添加两个晶体管来实现，成本低。
