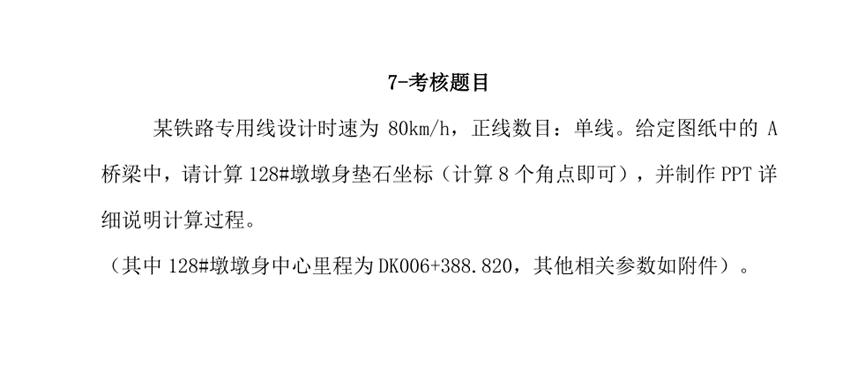

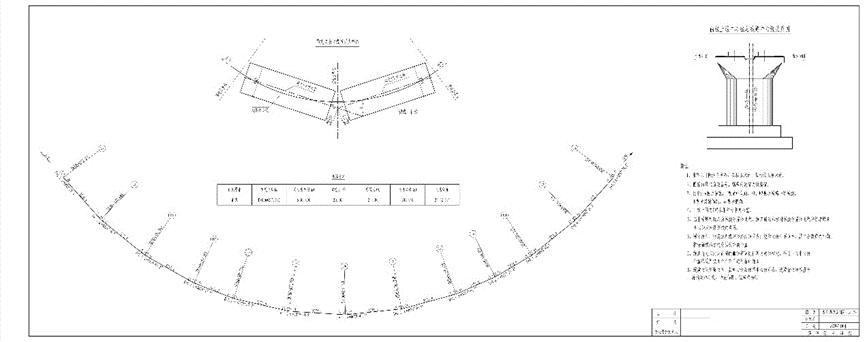

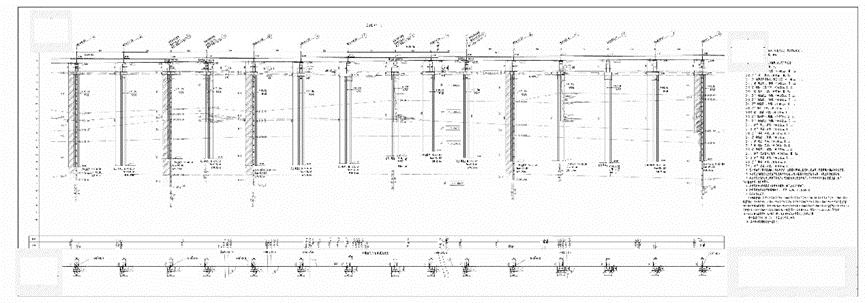

首先，让我们看一下桥梁分开的介质图。这是一个完整的检查图，需要计算轴承垫角点的坐标。下图：图形很大，显示不清楚。请发送私人消息以获取PDF版本！
在计算之前，我们首先了解曲线上的光束的布置和某些图纸的基本概念
1。梁布局

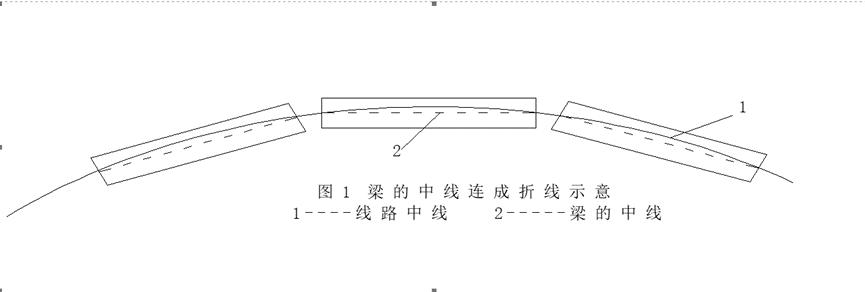

曲线上安装的简单支撑的梁桥的钢筋混凝土仍然是笔直的，因此中间线中每个孔梁的连接线变成了折叠线，以满足梁上弯曲线的需求。但是，如果线中心线和梁的中心线在梁的末端相交，则可以从图中可以看出，线中心线始终位于梁中心线的外部。当火车越过桥梁时，外束将不可避免地为力。火车在跑步时必须产生离心力，使外束更加严重。
为了使两个梁在压力下更加平衡，合理的布置计划应适当地将梁的中心线移至曲线的外部。一般而言，光束布局有两种解决方案：
⑴双向介质矢量排列：在中间跨度，双弹矢量距离f，即梁的中心线与线F1 = f/2的中间线之间的偏差；在桥梁码头的中线和线的中间线E = f/ 2。该排列的特征是内部和外侧的两个梁的偏差相同（F1 = E = f/ 2），因此两个梁的人行道宽度值相等。
⑵切线布局：中间跨度的梁的中心线与线的中间线相切，即偏差f1 = 0;桥码头中心和线中间线的梁的中心线之间的偏差为e = f。
2个基本概念

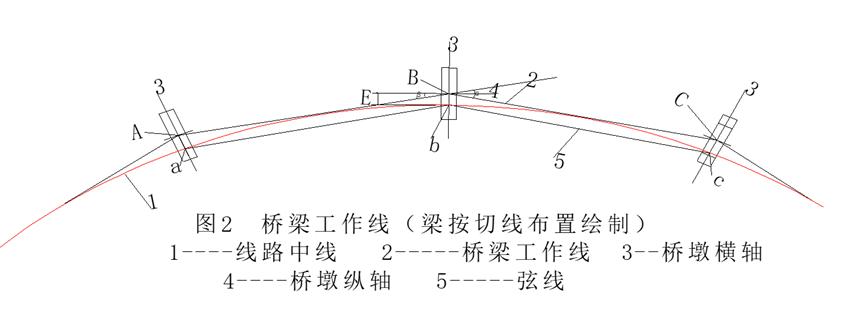

桥梁工作线：在曲线的桥上，每个孔梁的中心线之间的连接线是折叠线，称为桥梁工作线，这与线中心线不一致，如图2，2--所示是桥梁工作线，1是线中心线。
码头中心：两个相邻梁的中心线的交点是码头的中心，如图2点A，B和C所示。基本概念是指码头不是前提的情况（请参阅图3桥码头布局）；当有前分式之前，请参见图4有关桥码头的布局。码头的中心被基于偏斜的距离距离曲线外部的距离所抵消。有关详细信息，请参考设计图。
桥梁码头的轴：直线用于将桥码头双层分配器中心之间的角度划分。该角度分配器是桥梁码头的水平轴（也称为水平中心线），如图2所示。桥墩的水平轴用于将桥码头之间的角度划分。垂直线是桥码头的纵轴（也称为纵向中心线）。
中央码头的里程：桥码头的水平轴与线的中间线之间的相交点称为桥码头中间线上的相应点，例如图2中的点A，B和C点中央码头的里程由其相应点的里程表示。
偏移E：如图2 AA，BB和CC所示，桥码头中心及其相应点之间的距离称为偏移；偏移的大小取决于梁的长度和曲线的半径。
弧距离：两个相邻桥墩中心的相应点之间的曲线长度称为弧形距离，如图2 AB和BC所示，但是边缘孔的弧距离与基于基于的胸壁（镇流器屏障的前壁）到相邻桥墩的中心。相应点之间的曲线长度。
下降：两个相邻光束的中心线的角度称为下降，如图2所示。
和弦切角角：和弦线（即梁中心线）和桥码头中心的切线线（或切线线平行线）之间的角度称为和弦切线角，例如β角在图2中。左右两个和弦切口角的总和等于挠度角。
交点距离：两个相邻桥墩的中心之间的距离或相邻的两个交叉点（指束的中心线与相邻左右梁的中心线相交的两个交叉点称为交点距离），如如图2和长度所示；但是边缘是孔的交点距离是指基于胸壁的中点与相邻码头中心之间的距离。
2桥码头布局

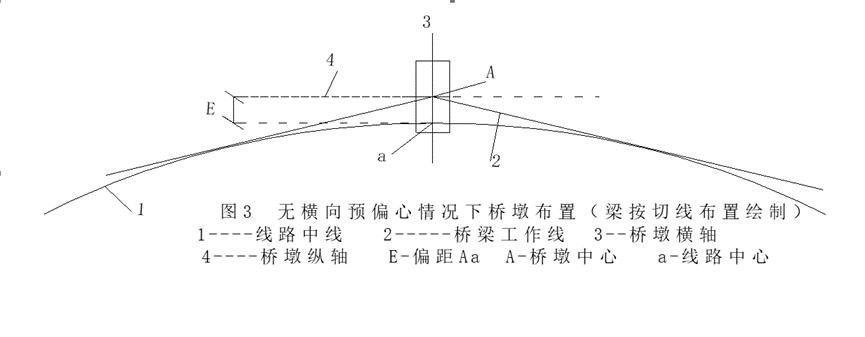

如图3所示，桥码头的中心位于相邻两个梁的中间线的交点上kaiyun.ccm，该梁指的是桥码头不是预位前的情况。桥码头的水平轴是一个三轴，在相邻两个梁的中间线之间的角度。

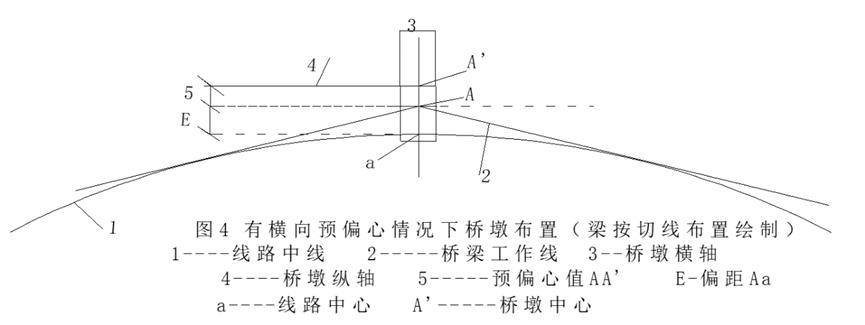

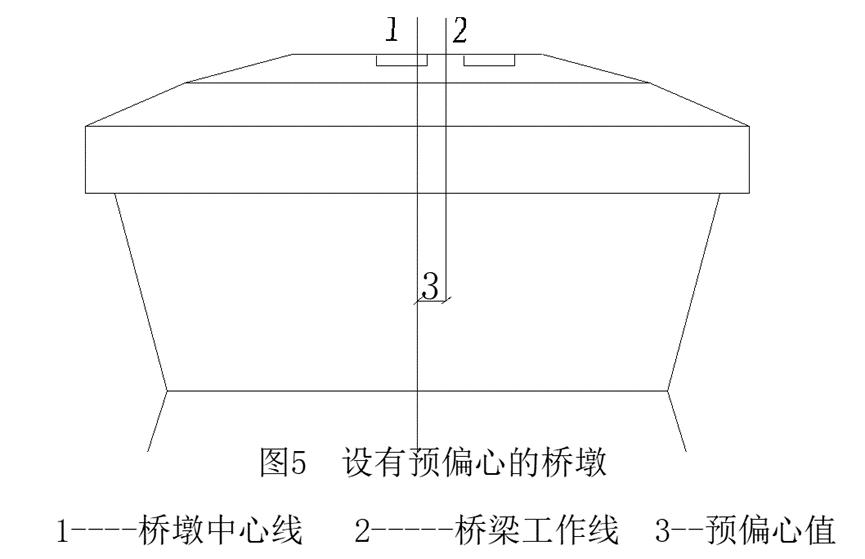

如果为码头提供了水平的前百分点，则应沿着水平轴向曲线的外侧移动两个相邻梁（点A）的中心线的相交点（点A）。桥梁码头充当桥码头的中心（a'）。图4显示。基础，码头主体和码头盖应根据此构建，但应根据图5和6所示，根据桥帽上的支撑石应根据桥梁工作线构造。
笔记：
1。当曲线半径R≥2000m的铁路单线桥时云开·全站体育app登录，弯曲的码头可能没有水平的前居中，但是设置了外部向量距离，即，线中心坐标沿正常方向偏移到曲线的外部，然后偏差值是码头的中心。
2。当铁路单线桥的曲线半径r <2000m时，弯曲的码头配备了水平的前居中度和外部向量距离，即，线中心坐标沿正常方向沿正常方向偏移到外部。曲线的曲线，然后偏移e值和前百分化值是桥码头的中心。 。
3。铁路单线弯曲基台没有水平的前提。基台有两个方案：直线布局和折叠线布局。应根据基台中心线的偏差值和基台末端的线中心线选择该方案。
4。铁路双线弯曲码头没有水平的前室，但设置了外部矢量距离。

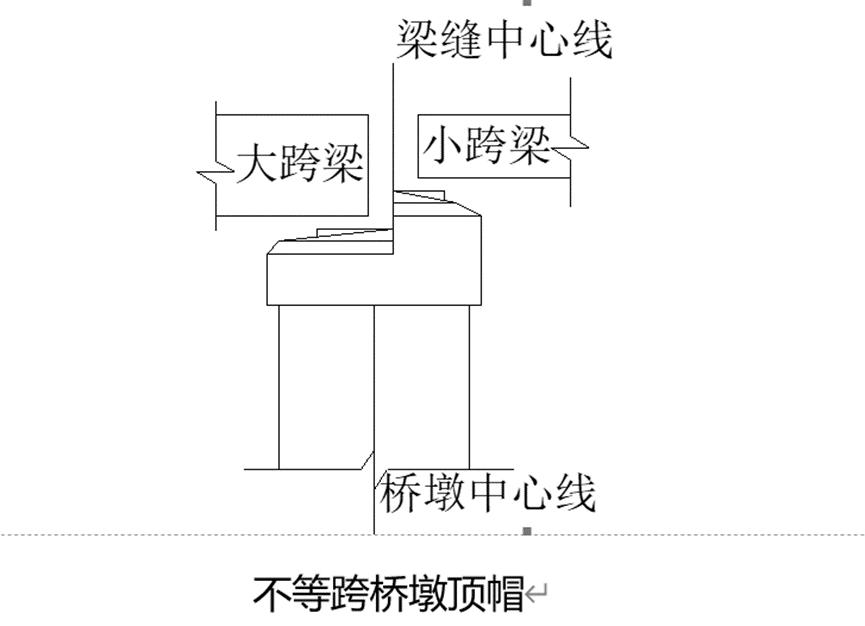

5。纵向前中心：当铁路桥的跨度是不平等的跨度时，应根据设计图确认是否存在纵向前居中，即，梁接头的中心线不一致随着桥码头的中心线，桥梁码头的中心线通常转移到大范围的方向。 。
6。上述水平和垂直前列设置仅限于普通铁路曲线桥结构的一般情况。具体情况应基于施工图或一般图纸。在施工过程中，您应该熟悉图纸（设计图纸和一般图纸），以便您有一个清晰的想法。 ，避免错误。
理解上述内容后，让我们计算示例。

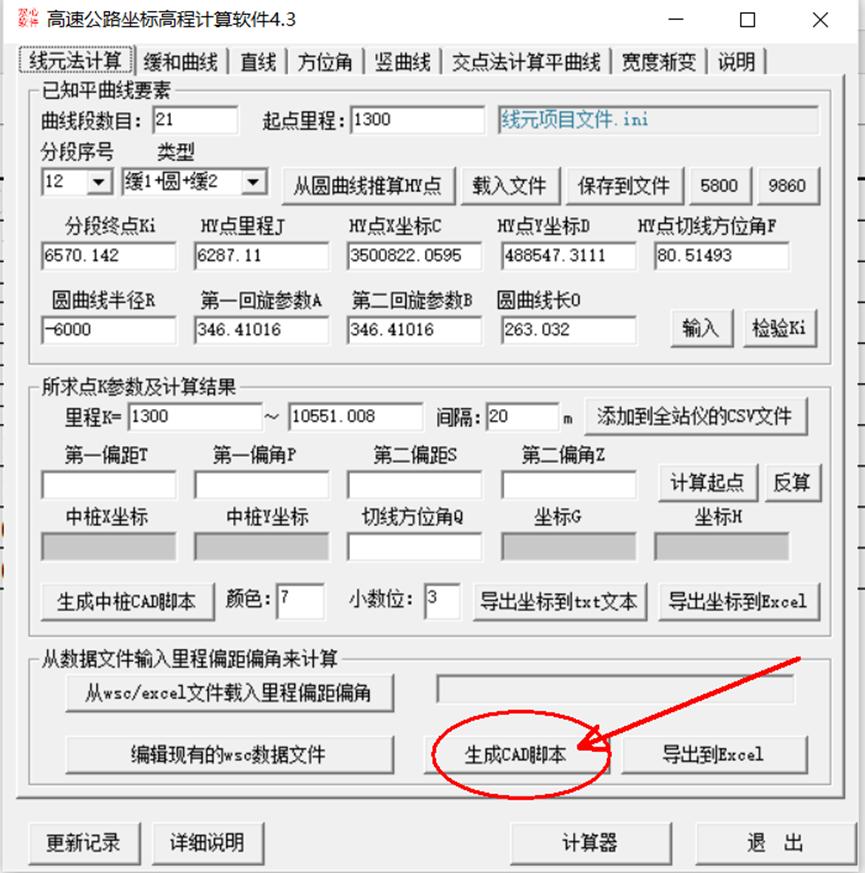

步骤1：输入桥梁所属的平曲线（使用双中心软件）

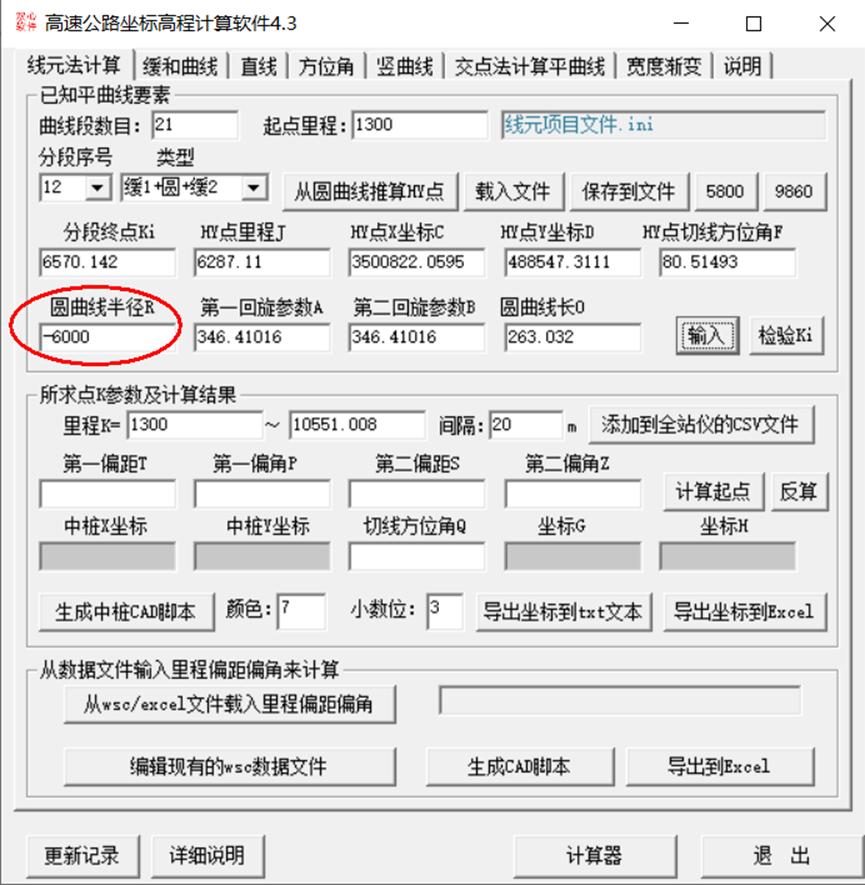

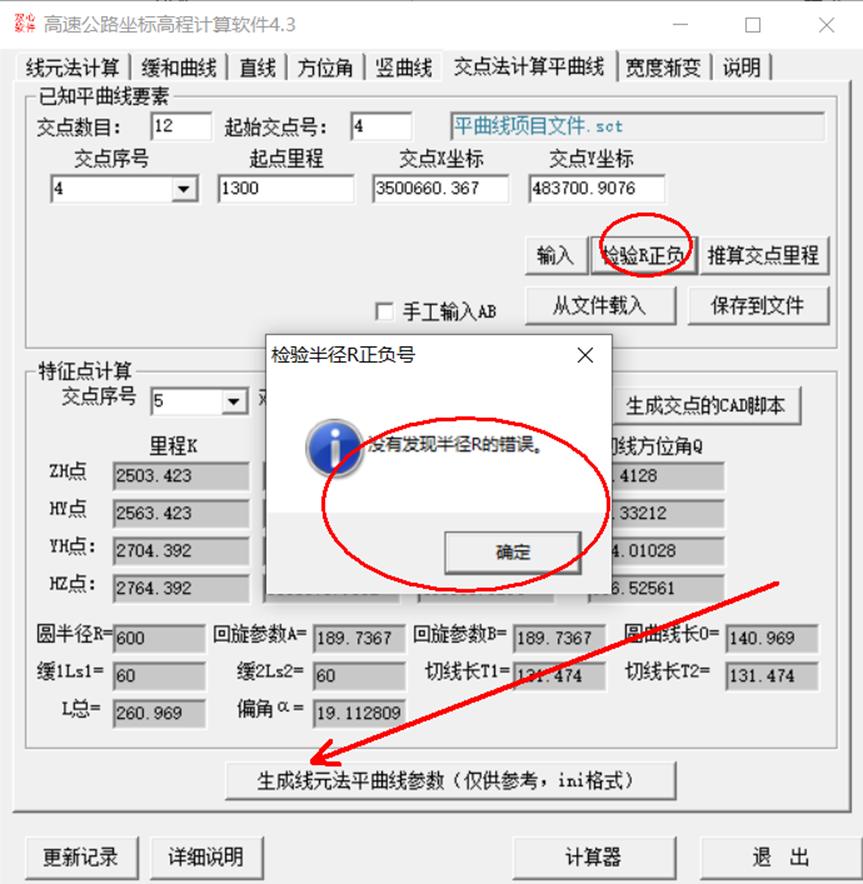

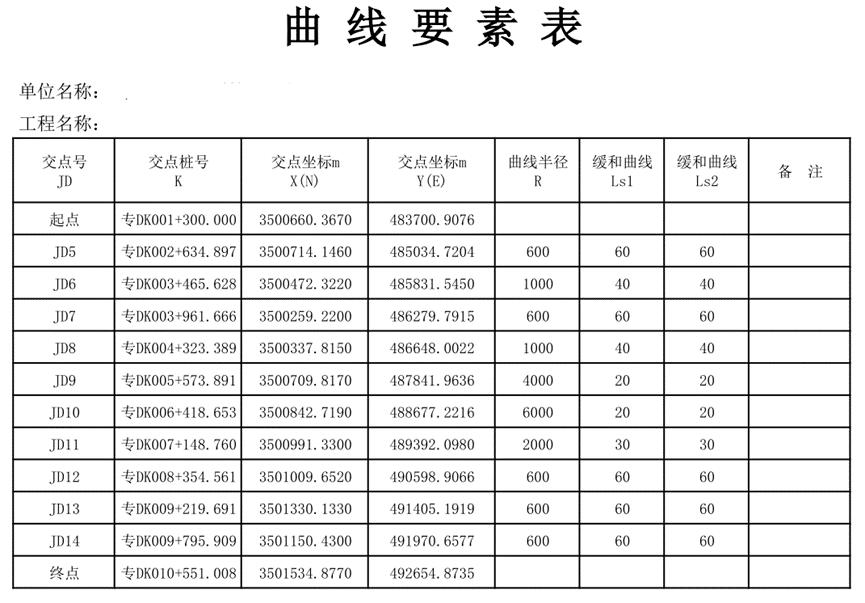

平面曲线数据是一个简单的三单元曲线开yun体育app官网网页登录入口，直接相交方法的输入转换为线元素参数，如下图所示：

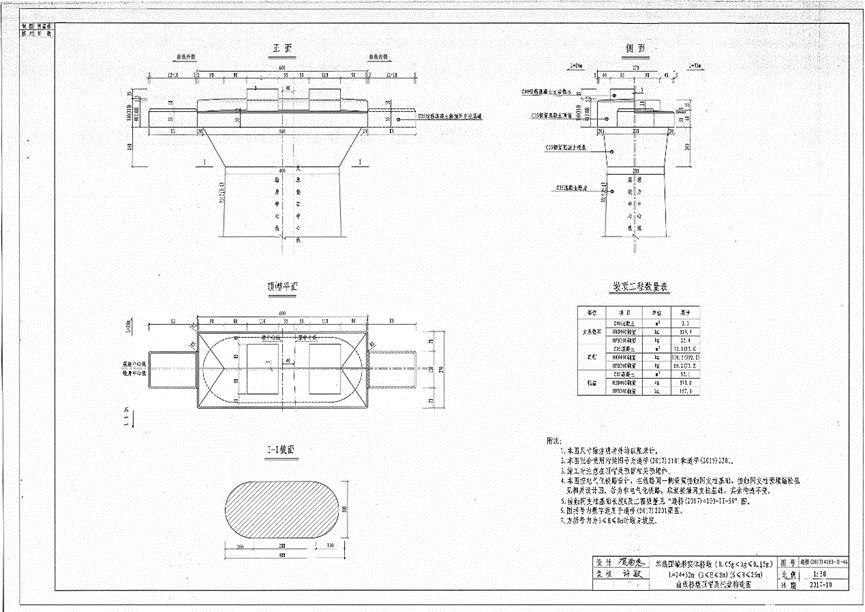

步骤2：确定计算128＃码头床垫，桩号，第二挠度角，第一个挠度距离，第二偏转角所需的基本数据。这些数据的确定是图纸提供的几何数据。计算想法如下：

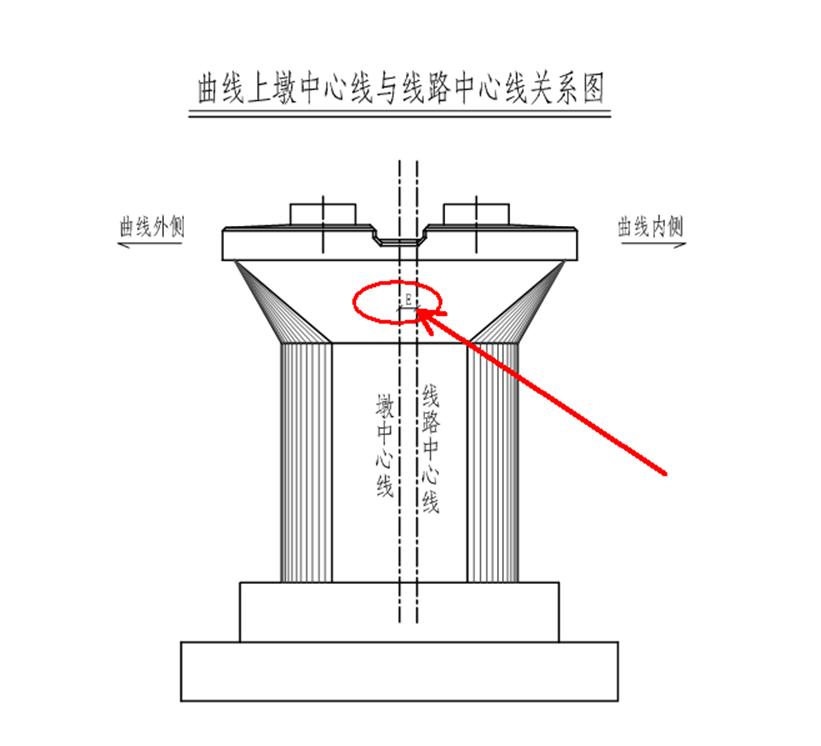

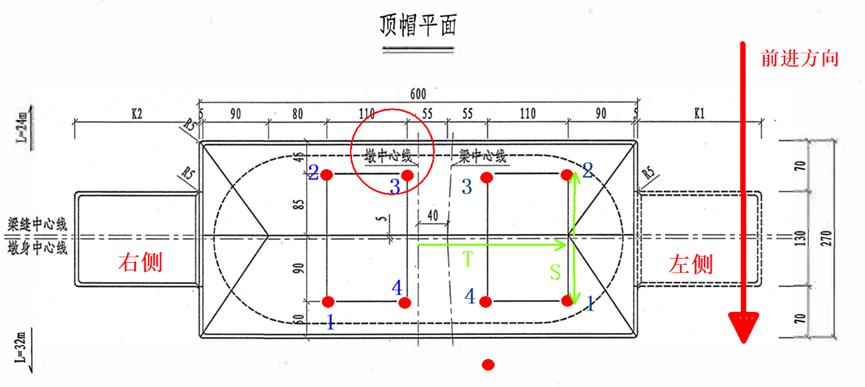

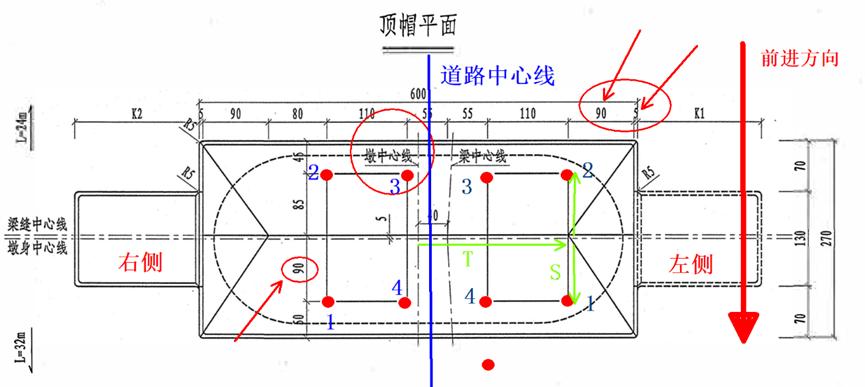

以左床垫1＃和2＃为示例来说明图形数据，以码头中心线为参考线，第一个偏移t = 6/2-0.9-0.05，并且由于E偏移量
因此，第一个偏移t = t = 6/2-0.9-0.05-0.011
第二个偏移是图纸的0.9。同样，右侧的数据也有一个计算想法，除了一个是 +e，另一个是-e。上图中的蓝线是道路中心线。

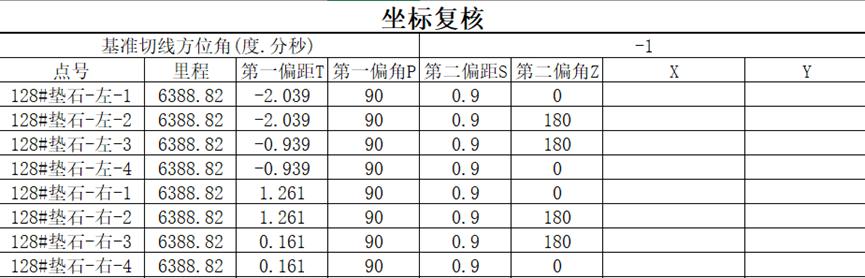

步骤3：输入双中心软件提供的“不规则里程偏移坐标格式WSC.xls”表，如下图所示：
步骤4：单击“从WSC/Excel文件中计算加载里程偏移计算”
完成计算：

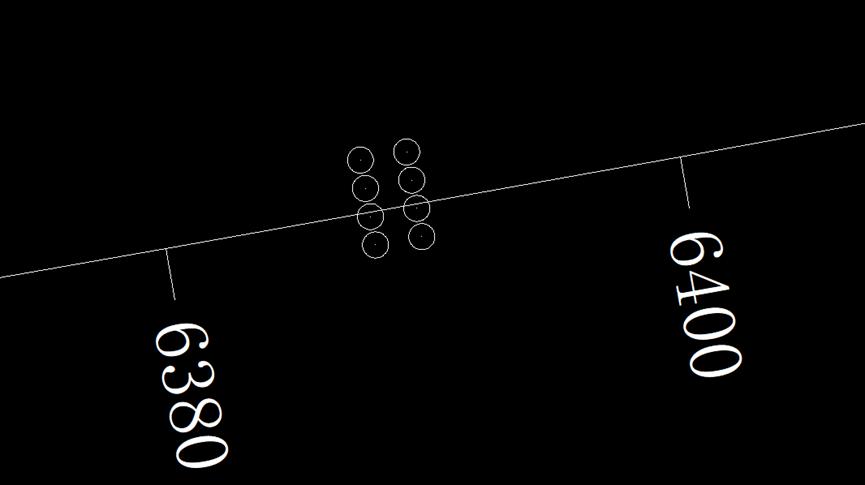

步骤5：生成脚本文件，并在CAD中自动形成图形

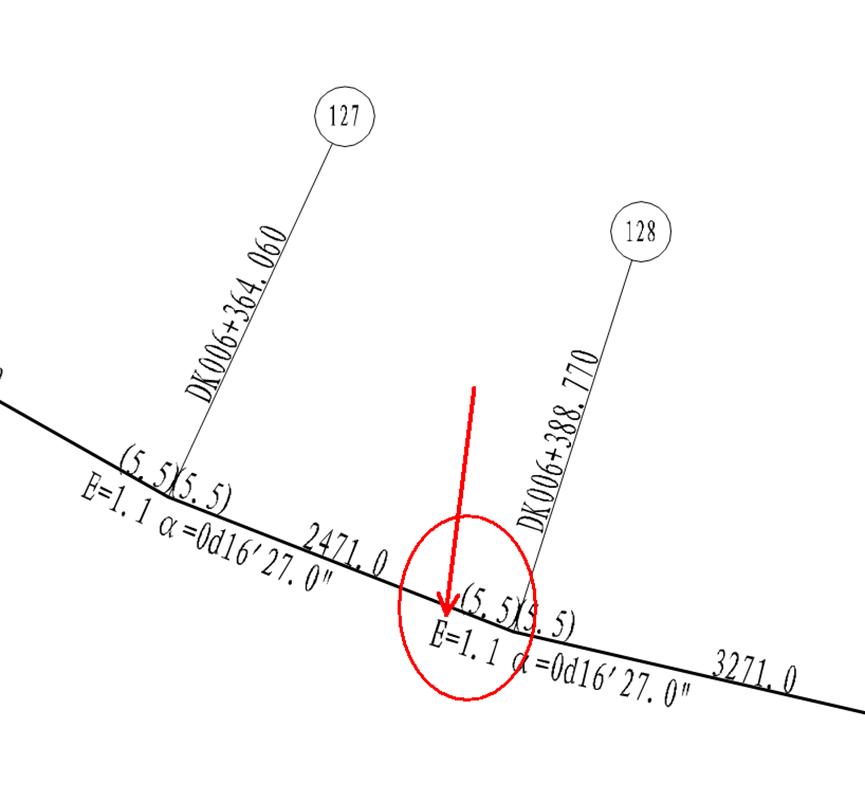

这个示例码头没有前分式前，但是中矢距离E ！！！
