[摘要]与工程示例相结合，详细介绍了贝雷帽框架在高海拔大型结构支撑钢平台中的应用，并提出了贝雷框架钢平台的设计kaiyun.ccm，计算过程以及构建技术。通过在贝雷帽框架的跨度中添加标准的塔式起重机开yun体育app官网网页登录入口，减少了贝雷帽框架的跨度和内部力量，并促进了举起构造。实践表明，采用这项技术具有良好的社会和经济利益。
[关键字]钢平台；贝雷框架；塔起重机；标准部分；支持模板
1个项目概述
Zhejiang Fuyang农村合作银行办公大楼项目位于杭州福阳市的Lushan Street。它有一个框架剪力墙结构，地下2层，地面上方19层，地下3.9m，地下4.5m，领奖台1至4层，全部为450万，主建筑的标准地板高度为390万，并且总建筑高度为8850万。该项目的轴范围为②〜轴/f〜ｗ ｗ ｗ该项目的轴范围在“右角梯形”形状中以“右角梯形”形状，以“右角梯形”的形状，形状为”。右角梯形”以19楼的凹入钢条的形状（结构高度为72.550m），混凝土结构覆盖有梁和板，该区域约为150m2（见图1）。该悬臂区域的地板板厚120毫米，横梁横截面尺寸主要是250 mm×650毫米，300毫米×500毫米，300 mm×650 mm，550 mm×1 200 mm，其中550毫米550毫米×1 200 mm是最大的横截面，最大跨度为22.145 m。
2件模具框架方案的比较
2.1落地固定器钢管支撑架
紧固件钢管支撑架从地面到常规方法的上部竖立。从理论上讲，该解决方案是可行的，但由于勃起的高度
726m，因此安装质量极难控制。同时，总的施工负载相对较大，因此难以确保模板框架的安全性。此外，使用这种方法需要租用大量钢管和紧固件，这会消耗大量工作时间，因此不考虑它。
2.2电缆固定或倾斜的钢支撑模具
i形钢在下一楼的一定距离处铺设为举起梁。 I形钢的一端通过嵌入的部分连接到形成的混凝土结构以形成固定端，并且悬臂端通过繁荣（或倾斜的支柱成员）和上层结构（或下部结构）（或下部结构）已连接，并在单向上放置I形钢板，并形成模具支撑平台，然后竖起紧固件钢管支撑以支撑模具。但是，考虑到该项目的悬臂长度为7200万，在理论计算和分析之后，I形钢之间的间距很小，会导致安装困难，许多建筑安全隐患，缓慢的进度，大量的材料和高成本，因此它不考虑。
2。3塔式起重机标准部分与贝雷帽框架结合
该区域的模板框架没有考虑从地面向上架设的整个高度（即地下室屋顶面板表面，高度为-0.010m），而是建立了17层和18层之间的高空支撑平台（提前高度为66.750m）。 ，然后在平台上设置一个模板框架。高海拔平台由塔式起重机标准截面柱，贝雷帽框架和I形钢组成。贝雷帽框架的两端都放在结构柱上，并将其放置在中间的塔起重机的标准部分上； I形钢放在贝雷帽框架上，并在I形钢上支撑钢管模具框架。

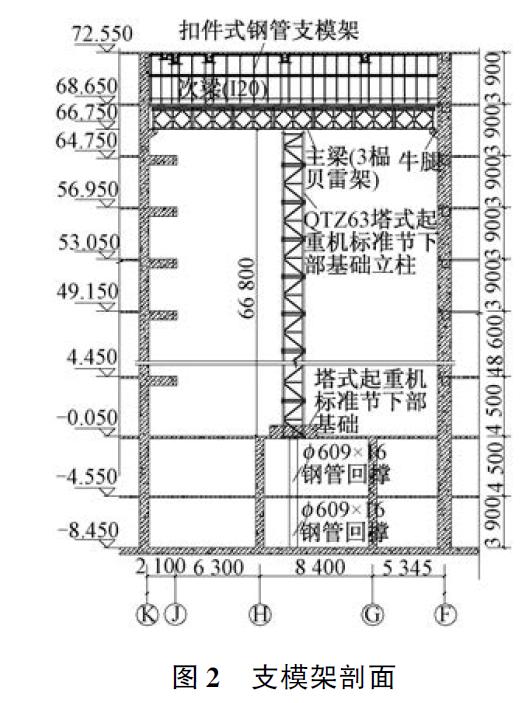

根据该项目的特征，考虑了悬臂的长度和负载，经过结构分析和计算，第三个计划塔式起重机标准部分可以符合高空大型的建筑技术，从而全面比较上述施工方法。 - 支撑模板的跨结构。结构安全要求和简化的结构，节省了建筑成本。通过在贝雷帽框架的跨度中添加对塔架的标准支撑（安装在底部，钢管衬支持安装在1和2地下地板的顶板上），减少了贝雷帽框架。跨度和内力方便起重构造。具体实践：在②轴上设置一个贝雷帽框架，以承受上部垂直极的力，同时，在该部分两端的结构柱的相应位置添加钢筋混凝土牛（②轴/ axis/ axis/ axis/ k轴，②轴/轴轴）腿（贝雷帽高度为66.750m）用作贝雷框架两端的架子（3 7件）。同时，添加了对塔架的标准支持，以减少贝雷框架的计算跨度和贝雷帽框架20＃i形钢（贝莱框架，③轴∕ k〜 f轴结构梁（光束高度为68.650m）用作两端的架子），形成高空支撑钢平台，并在钢平台钢管管支架支撑架上竖立了常规的紧固件类型（见图2）。
3高海拔钢平台设计计算
3.1初级和次级束计算

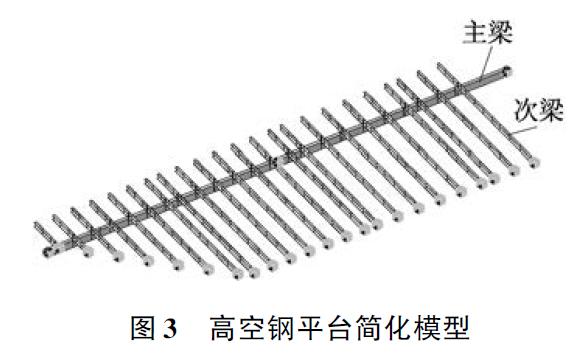

根据该项目的实际和竖立参数，使用有限元来建立简化的计算模型，并且中间支持和其他支持被视为铰链支持。简化的模型如图3所示。上紧固件钢管支撑框架垂直杆的集中力施加到钢平台上，经过计算后，相应的弯矩，剪切力，变形和支撑反作用力为获得。每个组件的最大内力是：次级束最大弯矩为56.2kn·m，最大剪切力为113.87kn;主梁的最大弯矩为2 027.58KN·M，最大剪切力为730.6KN，塔式起重机标准截面顶部的最大支撑力为1 428KN。根据最大内部力量，选择20＃I形钢作为次级梁，然后选择3贝莱框架作为主梁。单一框架可以承受的最大弯矩为788。2KN·M，最大剪切力为245.2knｎｎ。
3。塔起重机标准部分的计算
塔起重机的标准部分的底座配备了3.5m×3.5m×0.5m（长度×宽度×高）基础，并且ϕ12 ＠200双层双向增强件配有内部配备。底部支撑被认为是固定的铰链支撑，并且附件的节点被视为滑动支撑。总高度为6680万。从7楼开始，每5层安装了一个塔架，总共附有3个墙壁。标准截面垂直极是└125×10，材料为Q345，水平极是└80×8，材料为Q235，斜极为└63×5，材料为Q235。标准部分宽度为1,600mm（皮肤尺寸），高度为2,800mm。忽略风负荷和其他因素的影响，根据轴向压力组件计算塔式起重机标准部分的最大应力，该轴向压力分量符合要求。
4关键建筑技术
4.1总体施工过程
整体建设过程是：现场施工准备→标准截面柱基础建筑，地下室屋顶钢管衬里→塔架标准截面和墙壁安装→贝莱板剪接和吊装→I形钢梁的铺设和放置→紧固件类型钢管道支撑模板→结构层模板，钢筋和混凝土构造→混凝土强度满足要求后卸下支撑模板。
4。2混凝土牛腿建设
牛腿是用较低的结构框架柱同时构造的。
4.3贝雷帽架的勃起和拆除
施工过程流量：地面组件→塔起重机抬起→高空连接→高空保护→贝伊尔框架拆除。
1）地面组件贝雷帽通过两端的女性和儿童关节连接。销钉插入雌性和儿童关节的圆孔中，并锁定销钉。每个篮子由3个贝雷底片组成（3.0m长×1.5m高×0.9m宽）和一部分贝雷梁，整个贝雷梁束由7个小部分组成（3m×7个小部分= 21m长）。 。
2）将塔起重机抬起Bere Beb在两个部分中吊起，并通过使用标准截面列作为边界来确定Berere框架提升部分的数量。 ○ｋ轴侧是4个部分（3.2t），轴侧为3个部分（2。4t），检查销后引脚是否牢固。现有的塔架起重机用于现场举起。将Bere Beam的每个部分都用2条线绳抬起，距组装的Bere框架末端的起重点距离为2.0m。根据弹出在操作表面上的直线到位后，立即通过焊接固定，以防止贝雷帽框架掉落。
3）考虑到塔起重机的举重的高空连接，需要在高空的施工位置连接两个部分。在安装了Bere Beam的第一部分并牢固地焊接后，Bere Beam的第二部分用塔式起重机抬起。安装人员将安全绳绑起来，将Bere Beam的第二部分连接到前部固定部分的第一部分。贝雷帽连接以形成整体。
4）高空保护位于Bere框架的外部（②轴的左侧）②/K，②/轴轴配备了临时柱，安装了2 ϕ14mm的电线（0.8m和14m）在Bere Beam上），在14m处作为安全绳悬挂点，将手绳以0.8m的速度保护。现场进行了两个警卫笼。安装了第一部分后，将两个防护笼分别设置在距贝雷帽框架第一部分和第二部分的连接点500mm之外。操作员站在笼子里以连接锁定销。
5）拆除贝尔框架。在相同条件下的混凝土固化测试块的强度满足设计要求之后，应删除脚手架和模板支撑；由于仍需要使用屋顶框架的装饰构造，因此只有在完成后才可以除去屋顶框架装饰。 。拆卸时，将塔起重机的大钩钢丝绳划分为梁的两侧（在倒入结构混凝土之前先留出两组绳索孔），末端为2m。分别悬挂电线绳，举起500mm。抬高高度后，使用牵引绳以适当的角度旋转以避免它。结构和柱连接到墙壁上，然后垂直将贝雷帽框架悬挂在第一层的底板上以拆除，最后卸下牛腿（见图4）。
4.4施工措施
1）负责建筑工地安全的人员负责整个施工过程的安全工作，并应在建立高支持模板之前向操作员提供安全技术简报，拆除和混凝土倒入。
2）在安装期间云开·全站体育app登录，拆除和混凝土倒入高支持表格，不相关的人员不得进入支持表格的底部，并且应由现场安全人员监督。
3）在将贝雷底塔起重机的标准部分安装在17楼之后，整个悬臂区域将在17楼的高处处为白色。
选择网络并添加绿色密集网络双网络隔离层。隔离网悬挂在4 ϕ12线绳上。
4）施工现场操作员不得从支撑系统上爬上或向下爬升。他们应将建筑工人的货运电梯带到工作室，然后进入工作面。
5）使用理想仪，平整仪器和垂直仪器来监视支撑系统。垂直杆监测和预警值为10mm，垂直杆的垂直偏差在24mm之内。
5结论
该项目采用塔式起重机标准部分与贝雷帽框架相结合，作为高空大型结构支撑钢平台，该平台获得了良好的社会和经济利益，并扩大了贝雷帽框架的应用范围。在安装和拆除和倒入大型结构模板期间没有安全事故。根据监视数据，混凝土浇筑之前和之后的标准柱上端的上端为20mm，符合规格和施工要求，并且对支持类似项目的模具具有参考效果。 。
参考：
［1］北京钢设计与研究所。 ｇｂ50017-2003钢结构设计规格
[S]。北京：中国项目出版社，2003年。
［2］中国建筑有限公司，中国建筑钢结构有限公司，ｇｂ50755-2012钢结构工程建筑规范［［［北京：中国建筑业出版社，2012年。
［3］中国建筑科学院。北京：中国建筑业出版社，2011年。
［4］构建手册（第5版）［［ｍ ｍ北京：中国建筑业出版社，2012年。
[5]沉阳建筑大学。 JGJ162-2008建筑模板的安全技术规格
[S]。北京：中国建筑业出版社，2008年。
