1。空气压缩机概念
空气压缩机（空气压缩机）是气源设备的主体。这是一种将原动机（通常是电动机）转换为气压能的机械能。它是压缩空气的气压发生器。
压缩机是电源机械，可以减少气体的体积，增加压力并产生一定数量的动能。这些动能可以用作机械能力或其他目的。
压缩空气系统图如下图所示：
2。空气压缩机的分类
1。定义分类：

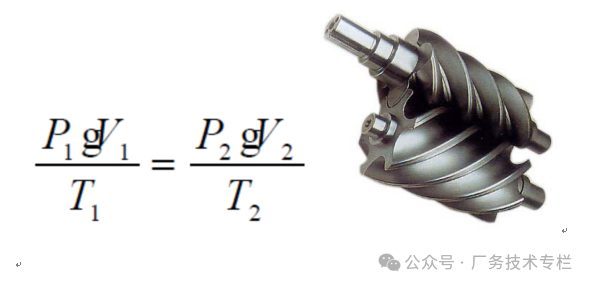

1）体积压缩机 - 还原气体体积并增加气体压力。
机械能→势能
往复式压缩机 - 工作量尺寸定期变化，空间位置保持不变。
旋转压缩机 - 工作量尺寸定期变化，空间位置变化。

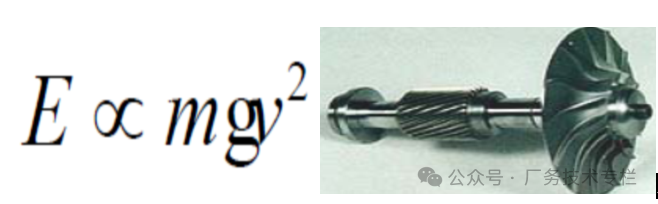

2）动力压缩机 - 增加气体分子的运动速度，将气体分子的动能转化为气体的压力能，从而增加压缩气体的压力。
动能→势能
离心压缩机 - 是一种速度压缩机，其中一个或多个旋转的叶轮（通常在侧面）加速气体。主气流是径向。
2。根据排气分类
1）鼓风机：0.01〜0.1MPa
2）低压：0.2〜1.0MPA
3）中型压力：1〜10MPA
4）高压：10〜100MPA
5）超高电压：> 100MPA
3。按排气量进行分类
1）微型：<1m3/min
2）小尺寸：1〜10m3/min
3）中等大小：10〜100m3/min
4）大：>> 100m3/min
4。根据冷却方法进行分类
1）空气冷却：使用空气作为冷却介质，并依靠自己的冷却风扇来完成空气循环。
2）水冷却：使用水作为冷却介质，配备特殊的冷却水塔，或提供特殊的冷却水流通系统。
5。根据润滑法分类
1）油性润滑
一个。燃油喷射压缩机
b。微油压缩机
2）无油润滑
一个。水润滑
b。干螺钉
c。无油活塞
d。离心
3。空气压缩机的工作原理
1。活塞空气压缩机
当活塞从圆柱体的上部移动到下层中心时，气缸中的体积增加，气缸中的压力下降。当气缸中的压力低于外部大气压时，外部空气在圆柱体内部和外部的压力差的作用下。客户服务弹簧的张力推动了进气门并进入气缸（目前关闭了气门阀门）。当活塞移到下部死亡中心时，气缸充满了空气，其压力等于外部气氛。由于圆柱体内部和外部的压力平衡，阀弹簧反弹并关闭进气门，从而完成了进气过程。
当活塞从底部死亡中心移动到顶部死亡中心时，气缸中的空气被压缩，因为入口和出口阀都关闭。随着活塞向上移动，气缸的体积继续减少，压缩气压变得越来越高。此过程是一个压缩过程。
当压缩气体压力超过阀弹簧张力的张力和出口管中的压力的联合力时，向上阀将敞开，并从出口管中排出压缩空气，直到活塞到达上层死亡中心。目前，由于气缸中的压缩空气，大多数被排放，气压急剧下降，因此排气门在其弹簧的张力下再次关闭了气缸。这个过程是排气过程。
当活塞再次从上层中心移动到死亡中心时，再次将新鲜空气吸入气缸中，开始下一个吸入过程。这就是活塞空气压缩机在吸气，压缩和排气中循环的方式。
注意：由于螺丝空气压缩机最初消除了低压市场中的活塞空气压缩机，因此我们只能了解活塞空气压缩机。
2。螺丝空气压缩机
有两种类型的螺丝空气压缩机：双螺丝空气压缩机和单螺钉空气压缩机。

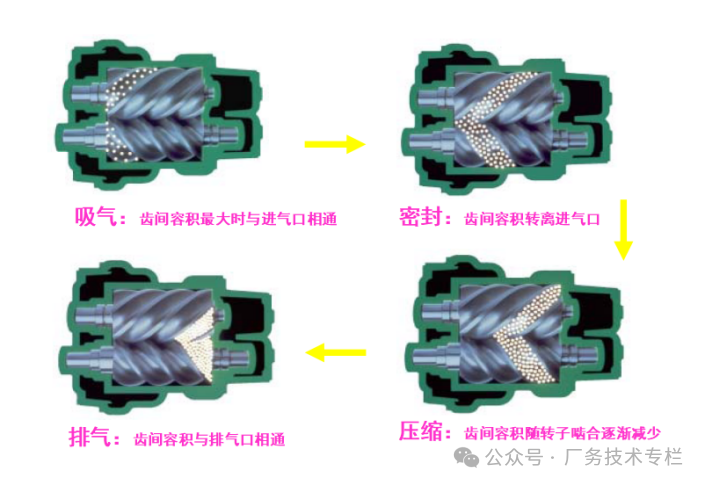

1）双螺钉空气压缩机的工作原理和引入：
双螺钉空气压缩机是一对族和阳旋翼（或螺钉），它们彼此平行，因此转子凹槽之间的空气连续产生周期性的体积变化，并且空气沿着轴沿着转子。空气入口和排气口是在空气压缩机，雌性转子凹槽和雄性转子的两端进行的，牙齿由主电动机驱动并旋转。
2）工作原理和引入单螺钉空气压缩机：
单个螺钉空气压缩机的特征只有一个螺旋转子。但是实际上，单个螺丝空气压缩机具有三个旋转轴，也就是说，它由螺旋旋翼和两个垂直于螺旋旋翼的行星齿轮组成。作为螺丝空气压缩机家族的成员，单螺钉空气压缩机具有与双螺钉空气压缩机相似的优势，但是由于行业难以解决的以下困难，因此并未得到广泛的促进。
一个。许多活动部件：单个螺钉空气压缩机具有三个旋转轴，螺钉和行星齿轮的刚度相对差异，并且在运动过程中易于变形，因此很难确保相互的网格脉的准确性，因此很难确保，因此量效率很低。在目前在市场上出售的单螺钉压缩机中，行星齿轮都是由非金属材料制成的，它们的耐磨性不佳。在高速操作过程中开yun体育app官网网页登录入口，由于磨损较大，内部泄漏增加，因此工作时间后的流速相对较高。大衰减，通常在运行3000至4000小时后，平均流量衰减为5〜10％。因此，单螺旋空气压缩机在工业应用中的经济效率极低。此外，难以确保由不均匀变形引起的网格精度，并且整个机器的机械稳定性也会降低，从而导致高失败率和高维护率，从而进一步限制了其使用范围。
b。行星齿轮的材料需要进一步改进。作为单个螺钉压缩机的核心组件之一，行星齿轮主要起着密封作用。如果使用钢行星齿轮，则由于较大的膨胀系数和较大的钢尺寸，因此必须在行星齿轮和螺钉之间留出较大的间隙。这不仅会导致很多泄漏和低效率，而且很容易导致重大故障：如果材料可以解决上述问题，则由于强度低和当前复合材料的耐磨性较差，但操作过程中剪切力和机械摩擦的影响，它不仅会迅速损坏，从而导致内部泄漏增加，效率降低和频繁维护，从而增加维护人员的劳动力强度和维护成本。如何尽快找到具有高强度，低膨胀和耐磨性的材料已成为各种制造商需要解决的另一个主要问题。但是，从材料科学的当前进展来看，很难在短期内获得基本解决方案。
c。螺丝线需要进一步优化。由于上述两个问题的存在，并且在可预见的将来没有良好的解决方案，因此促进单螺钉空气压缩机是有限的。因此，科学研究机构和大规模的空气压缩机制造商在单螺旋线的研究中并没有投入太多投资，也没有取得太大的进展。在大规模促销之前，如何找到最佳的螺丝线是另一个主要任务。但是，由于市场前景不佳和主要制造商的投资不大，因此很难在短期内取得根本改进。
总而言之，根据当前的技术发展，双螺旋空气压缩机不仅在技术方面是先进的，而且在实际应用中也完全成熟。
3。离心压缩机
带有叶片的工作轮在压缩机的轴上旋转。进入工作轮的气体由叶片旋转，增加动能（速度）和静压头（压力），然后退出工作轮并进入扩散器。扩散器中气体的速度转化为压力，进一步增加压力，压缩气体通过曲线和返回流进入叶轮的下一个阶段，并进一步压缩到所需的压力。
4。滚动空气压缩机
滚动空气压缩机由两个双功能方程线的两个动态和静态滚动组成。在吸入，压缩和排气操作过程中，静态磁盘固定在框架上。静态磁盘由偏心轴驱动，并受抗旋转机制的限制。它在静态磁盘基圆的中心周围旋转一个非常小的半径的平面。通过空气滤清器元件将气体吸入静态磁盘的周围。随着偏心轴的旋转，气体在几个新月形压缩室与动态和静态磁盘疏散结合在一起，然后从静态磁盘中心的轴向孔中连续排出。
5。滑板空气压缩机
将车轮偏心放在压缩室中。在此方向盘上，有4至6张幻灯片可以沿车轮中心轴向滑动。幻灯片的底部有一个弹簧，它可以控制幻灯片以始终与腔体接触。
4。无油和喷油的空气压缩机简介
1。无油螺丝空气压缩机简介
2。无油螺丝机转子的内部结构简介

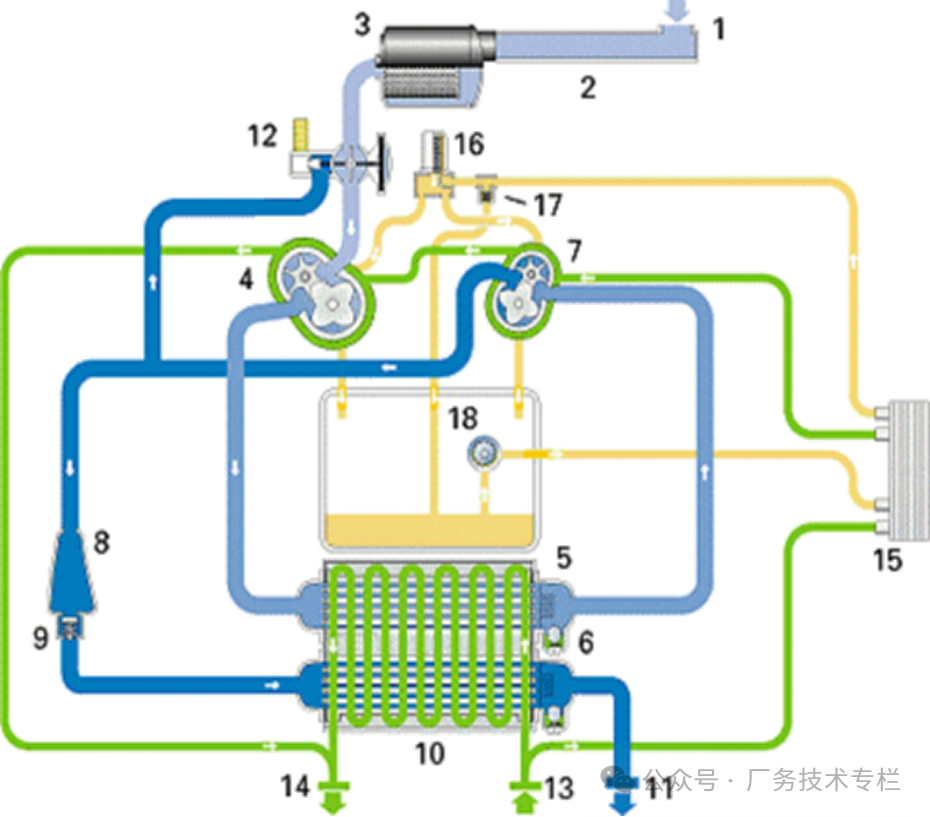

3。无油螺钉空气压缩机的结构图
1-气入口2-消音器3-空气滤清器4-低压转子5-中冷器6-陷阱和排水7-高压转子8-消音器8-消音器9-检查阀10-倒置器11-压缩空气插座12-通风口阀12-通风口阀和失声阀13-水入口14-水出口15-油冷却器16-机油滤清器17-油通道旁路阀18-油泵
4。燃油喷射螺丝机的过程原理
5。空气压缩机相关参数简介
1。排气压力
定义 - 最终从压缩机排放的气压。活塞机是在空气桶中测量的。螺丝机是在油气桶中测量的。
额定的排气压力 - 设计工作条件下的排气压力，即压缩机铭牌上标记的排气压力。
压缩机可以在额定排气压力以下的任何压力下运行，只要强度和排气温度允许，就可以在较高的温度和排气温度下运行。
常用的排气压单元：bar或mpa 1bar = 0.1MPA
通常，客户习惯地称压力单位kg（kg）1kg = 1bar
1 MPA = 10 bar
1 bar = 14.504 psi
1 bar1公斤/平方厘米
2。体积流（排放）
定义 - 当气体体积值（进气态）转换为压力和温度时第一阶段入口状态。向下）。
体积流量（排放）=进气气 - 气体泄漏
体积流量：M3/min（立方米/分钟），L/min（升/分钟）CFM（立方ft/min）
1 M3 = 1000L = 35.315CFM
中国常用的体积流量单元M3/min（立方米，分钟）（标准流量：NM3/min）
体积流通常用作我国家的排气量或铭牌流。
3。排气温度
定义 - 每个阶段的废气温度。通常在排气连接处测量。
温度包括摄氏°C，华氏度F云开·全站体育app登录，绝对温度（Kayds）K
绝对温度t = 273 +摄氏度T
F = 32 + 1.8 T
如果20°C摄氏度，
绝对温度t = 273 + 20 = 293 K
华氏温度= 32 + 1.8 x 20 = 68 f

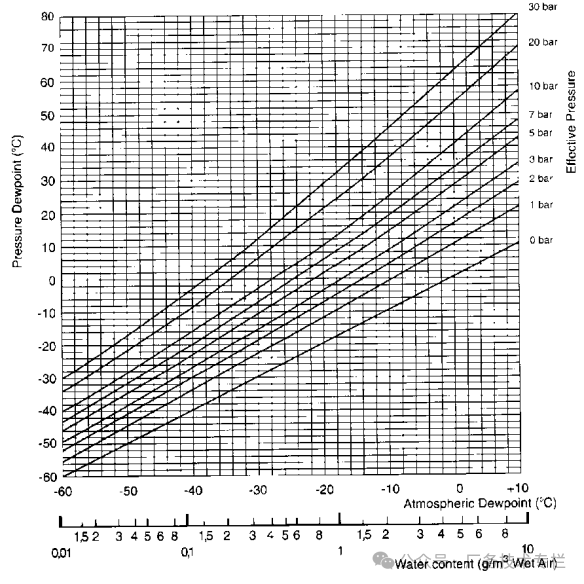

4。压力露点
空气冷却。当水蒸气压力等于饱和压力时，此时的温度为露点温度。目前，空气饱和100％并含有水。压缩空气的露点温度称为压力露点。
大气的露点是当水蒸气在大气压下开始凝结时的温度。 （大气露点）
任何进一步的冷却都会导致冷凝水沉淀
5。废气的油含量
单位：ppm（mg/m3）
每单位体积压缩空气中含有的油液（包括油滴kaiyun全站网页版登录，悬浮颗粒，油蒸气）被转换为大气条件，绝对压力为0.1MPa，温度为20°C，相对湿度为65％。
通常，我们称为PPM的重量比。 （毫克千百万是1公斤）
1ppmw = 1.2mg/m3（PA = 0.1MPa，t = 20℃，φ= 65％）
6。空气压缩机品牌简介
A.Atlas Copco Atlas，Copco
B.Ingersoll-rand Ingersoll Rand
c.compair/demag/demag
D.Sullair寿命
E.Fusheng复活
F.Kaeser Caesar
g。昆西（美国）；
H.Boge Borg（德国）
I.ZScrew Mitsui（日本）
J.Kobelco Shengang（日本）
K.Hitachi Hitachi（日本）
主要的国内空气压缩机品牌是：
一个。 Bolet（上海）; b。保真度（刘大福）； c。 UNETES（上海）；
d。维肯（上海）； e。 Sikeluo（上海）； f。启发（上海）；
g。 Risheng-Schneider（上海）； h。东方（上海）；
