01
作业准备
1.1室内技术准备
施工之前，组织技术人员仔细研究实施建筑组织设计，阅读和审查施工图，澄清相关的技术问题，熟悉规格和技术标准，检查相关的施工案例，仔细研究周围岩石周围岩石的地质条件隧道，了解设备和设备的施工条件以及技术水平和施工参数。制定建筑安全保证措施，向建筑人员提供技术简报，在工作前为建筑人员提供技术培训，并在通过评估后获得证书。
1.2测量技术准备
在重新测试了精确导体网络并确认结果可用之后，测量组根据隧道的纵向截面，隧道孔轴和光线和暗洞挖掘轮廓线，并在锚杆。
1.3测试技术准备
1在施工开始之前，实验室应在隧道锚定的各种测试中对隧道锚定的材料进行现场采样。测试项目必须满足相关规格和标准要求。进入现场的原材料已经通过了检查。
2砂浆应进行混合比测试。
3实验室应尽快组织和总结测试的原始数据。禁止不合格的材料用于工程构建。

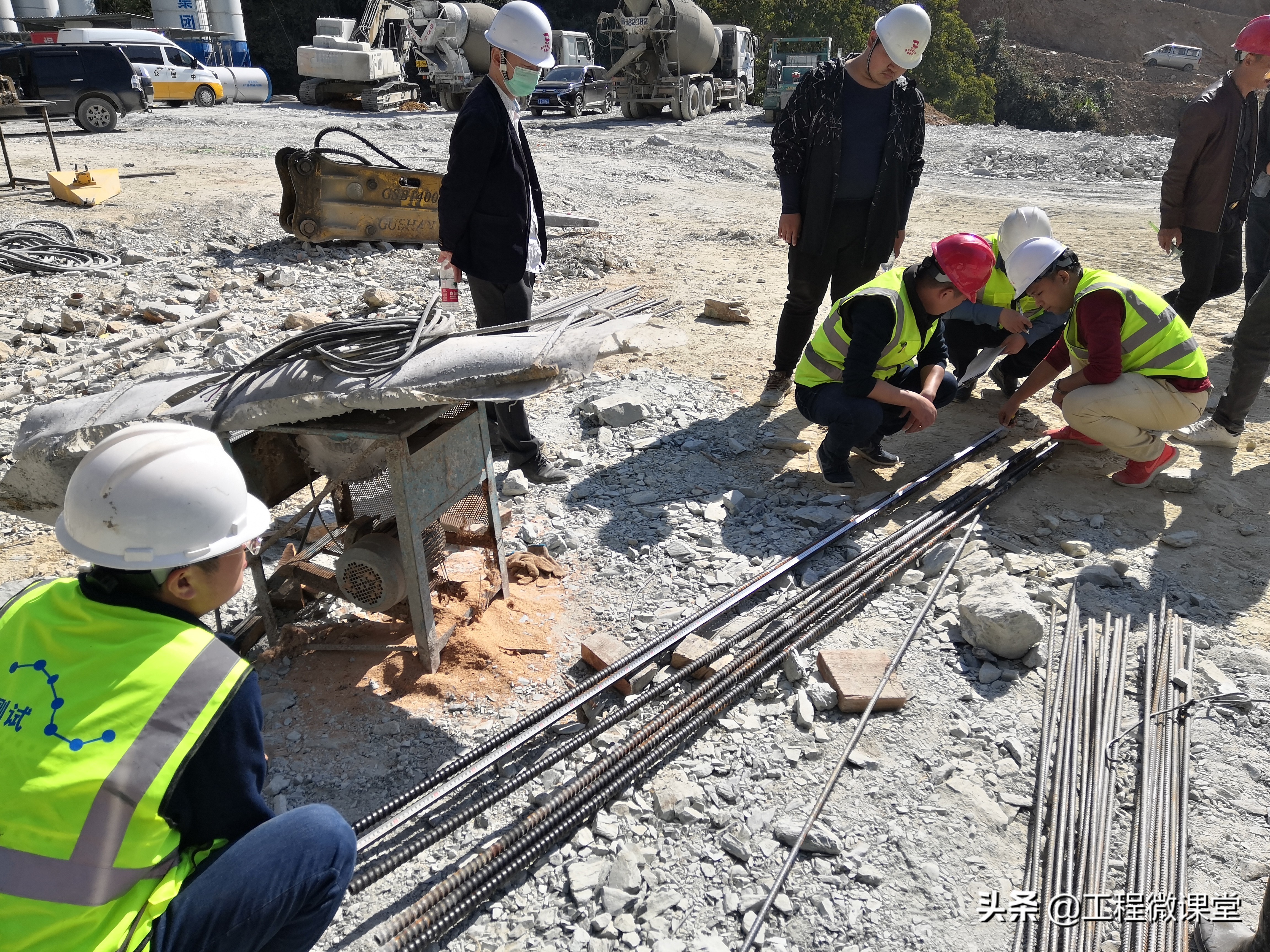

4必须根据法规对锚材料进行批处理检查，以检查锚类型，规范，质量和性能是否与设计一致。
1.4现场准备
1。建筑工地的平整，水，风和电的设置，施工测量和布局。锚定结构所需的所有材料和机械都进入了该地点。
2在建设工作之前，必须先检查建筑设备；检查风水管道和电路之间的连接是否正常，是否有空气泄漏，漏水和电力泄漏；检查建筑机械的关键部分是否处于润滑状态。
3。施工计划测量，开挖部分检查和锚螺栓孔位置布置和施工机械。
1.5建筑人员和机械准备工作
1.5.1建筑人员提供
1.5.2施工机械设备
02
隧道锚建筑的一般规定
1）锚的材料，类型，规格，数量，质量和性能必须符合设计和规格的要求。
2）锚插入孔的长度不得短于设计长度的95％。
3）砂浆锚和灌浆锚的灌浆强度不应小于设计和规范要求，并且锚孔中的灌浆应密集且饱满。
4）锚垫应满足设计要求，并且垫子应靠近周围的岩石。当周围的岩石不光滑时，应充满M10砂浆。
5）锚杆应垂直于开挖曲线。对于沉积岩，锚应尽可能垂直于岩石层。
03
隧道锚杆构造的要点和规定
3.1材料要求
3.1.1锚杆的类型，规格和技术性能应满足设计要求。
3.1.2水泥，沙子等应满足设计和规范要求。
3.1.3水质应符合工程用水的相关标准，并且水不应包含影响正常冷凝和水泥硬化的有害杂质。通常应该使用饮用水。
3.2.1锚螺栓钻孔的构建应符合以下规定：
1钻井设备应根据锚杆的类型，规格和周围的岩石条件选择。
2孔位置的允许偏差为±150mm，钻孔的数量应符合设计法规。
3水泥砂浆锚杆的钻孔直径应大于15mm的锚杆体的直径。其他形式的锚杆的钻孔直径应满足设计要求。
4钻孔深度不应小于锚杆主体的有效长度，但深度过剩长度不应大于100mm。
3.2.2在安装锚固杆之前，应进行以下检查，并应进行原始记录：
1锚固杆材料的模型，规格和品种应符合设计要求，并应匹配配件。
2锚螺栓孔位置，光圈，孔深度和布局形式应满足设计要求。
在3个孔中不应积水，应清洁岩石粉。
4锚杆的身体应拉直，去除生锈，并应去除油污渍。
5锚外端的标准线应有效，一一检查并用标准螺母进行测试组件。
3.2.3普通水泥砂浆锚的构建应遵守以下条例：
1普通水泥砂浆锚杆的插入孔的材料，直径和长度应满足设计要求。
2迫击炮在初始定居之前使用，最初凝结的砂浆不应使用。
3灌浆砂浆后，应及时插入锚杆主体。当锚固杆体被插入设计的深度时，砂浆应流出孔口。如果没有从孔口流出的砂浆，则应将杆尸体拉出并重新扎。全长键合锚杆应充满灌浆。
4最初凝结砂浆后应安装垫子和螺母。垫板和喷涂的混凝土应密切接触。
3.2.4在建造空心灌浆锚期间，应保持空心状态，并应保持特殊的排气孔。最初凝结砂浆后应拧紧螺母。
3.2.5水泥砂浆药包锚杆的构造应遵守以下规定：
1。将药袋浸入水中。
2药袋不应潮湿并结块。
3应该使用特殊工具将药袋推入钻孔，以防止中间破裂。
4将锚杆插入设计深度时，砂浆应流出孔口。
5垫板应与喷涂的混凝土密切接触。
3.2.6安装后不得敲打全长粘结锚杆，并且不得在3D末端悬挂重物。
04
锚构建技术
4.1迫击炮锚建造过程

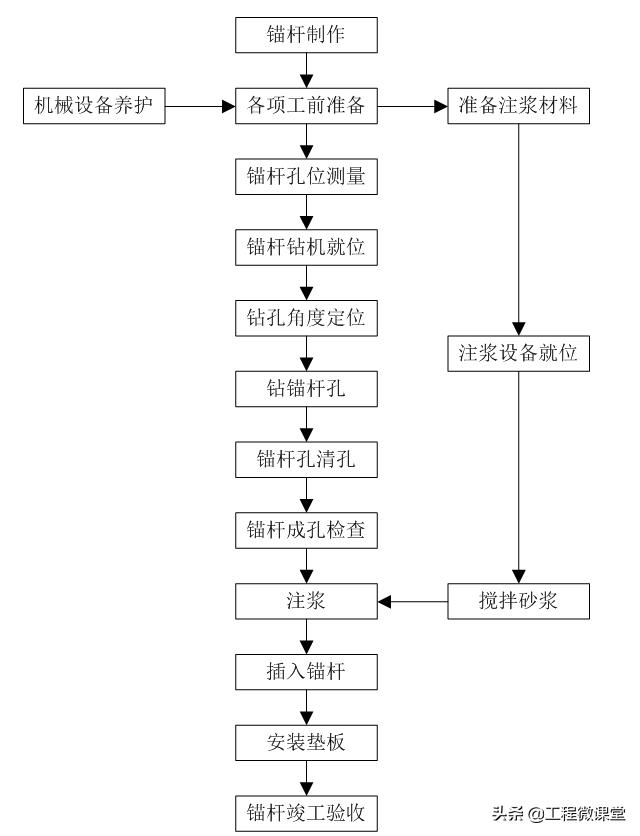

砂浆锚杆的过程流程如图4-1所示。
图4-1迫击炮锚施工过程流程图
4.2空心灌浆锚建造过程

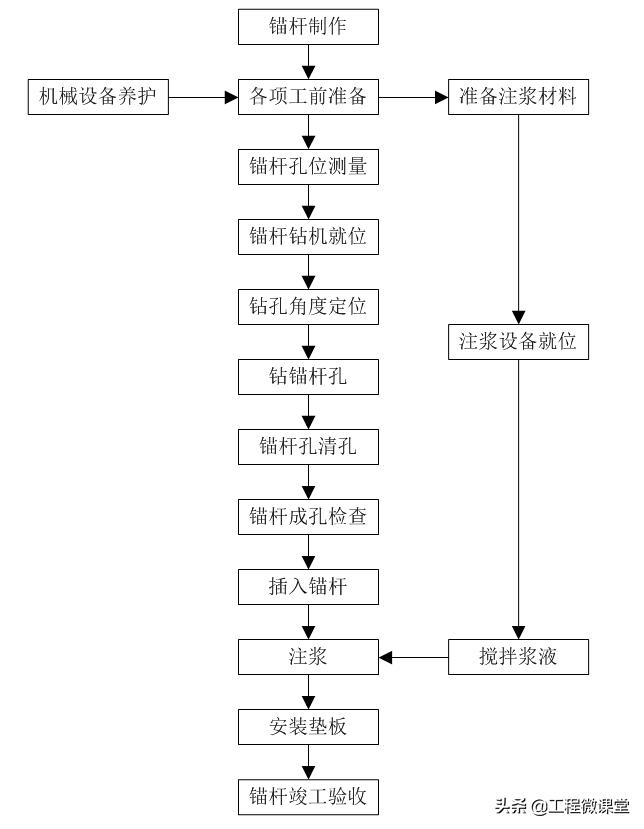

空心灌浆锚杆的施工过程如图4-3所示。
图4-3空心灌浆锚施工过程
05
隧道锚建筑质量检查标准
5.1隧道锚测试项目
有关隧道锚固混凝土的实际测量项目，请参见“高速公路工程质量检查和评估标准”的表5.2（JTG F80-2004）。
表5.2锚支持测试项目
项目
检查项目
指定值或允许偏差
检查方法和频率
锚数（根）
不少于设计
子项目项目的统计数据
锚拉力（kn）
28D拉力平均三个设计值，最小拉力：0.9设计值
根据1％的锚杆进行拉力测试，并执行不少于3片。
孔位置（mm）
±50
标尺测量：检查锚数量的10％
钻井深度（MM）
±50
标尺测量：检查锚数量的10％
矿石尺寸（mm）
砂浆锚：>杆身直径+15;其他锚点：满足设计要求
标尺测量：检查锚数量的10％
锚点
用岩石紧紧张贴
检查锚编号的10％
5.2外观识别
钻孔方向应尽可能垂直于周围岩石和岩石形成的主要结构表面，并且锚固垫应紧密连接到岩石表面。
06
质量控制
6.1质量控制和措施。
6.1.1根据施工过程进行构造，并严格遵循喷雾操作程序。
6.1.2对于购买原材料，测试部门应进行入学前测试，不得允许不合格的材料进入现场。
6.1.3制定质量保证系统开yun体育app官网网页登录入口，掌握对每个链接的监视，每个步骤，将职责分配给个人，并严格实施。
6.1.4施工技术人员应仔细检查注射操作链路（内容包括：喷雾层的厚度，喷雾层与喷雾表面的键合以及注射操作中的各种参数），并严格检查。
6.1.5锚固中使用的原材料必须具有质量才能进入站点，并且检查项目和检查指标必须满足检查要求。
6.1.6安装锚杆的数量，砂浆的强度和混合比满足了设计要求。过程测试必须在施工前进行。
6.1.7孔径，深度，孔间距和锚固插入长度必须符合设计和规范要求。
6.1.8锚杆的类型，布局和安装数量符合设计要求。锚螺栓钻孔可确保直线，并垂直于其位置的岩石形成的主要结构表面。迫击炮锚使用的砂浆强度等级和混合率满足设计要求。砂浆锚配有垫板，垫板紧密连接到基岩表面。锚杆充满了灌浆，锚固力不低于设计或规格要求。
6.2建筑质量检查要求
1个材料检查：每批锚材料应伴随制造商的质量证书，应根据施工图中指定的材料标准检查锚性能以及监督工程师指示的随机检查数量。
2灌浆密度实验：选择与锚杆相同直径和长度的锚定和塑料管（或钢管），锚杆的直径和倾斜度，并将它们与与现场相同的材料和混合比混合灌浆。砂浆是根据现场建筑中相同的灌浆过程进行的。维护7天后，将管子切割并检查其紧凑性。需要测试不同类型和长度的锚杆，并且必须将测试计划和结果提交给监督工程师以供批准。

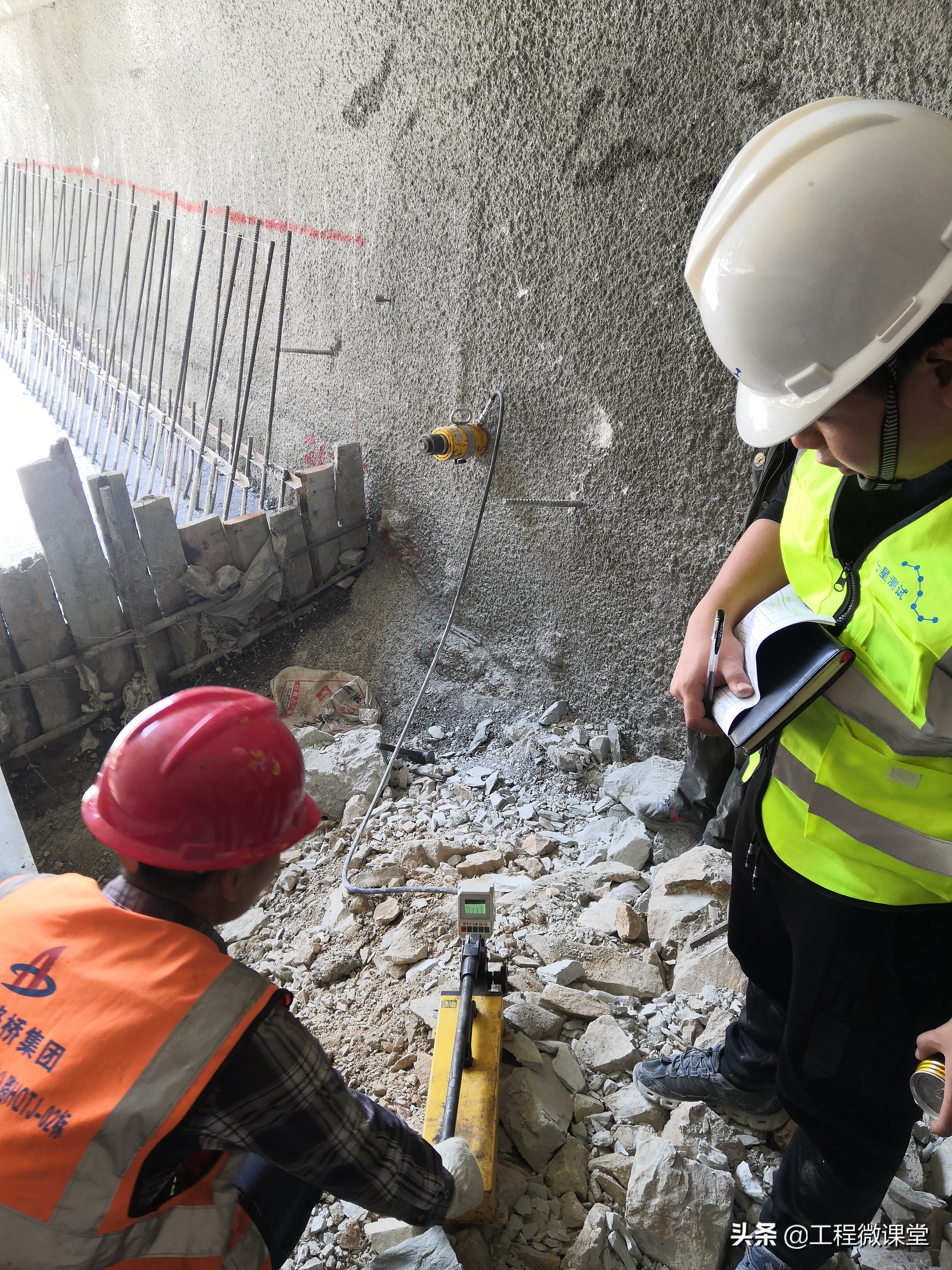

3拉力测试：基于锚数量的1％进行拉力测试，并进行了不少于3次拉力测试以进行拉力测试。该测试要求在维护28天的砂浆锚点后，应加载张紧设备的安装，并逐步张紧张紧kaiyun全站网页版登录，直到将锚杆拉出或将锚杆拉开为止。张力方向应与锚杆轴一致。还根据上述方法测试了喷雾锚固支架处的锚杆采样，但区别在于，当张力达到指定值时，将立即停止加载，并且测试将结束。
07
施工安全要求和措施
7。1建筑工人在进入洞之前必须穿安全保护设备。
7。2使用机械和设备的操作程序合理地使用施工机械。必须定期检查各种机械设备，以确保机械设备在正常条件下工作。
7。3标准化建筑电力管理。为了实现“一台机器，一扇门，一个保护”，所有电缆入口都必须被隔离开来。
7。4必须确保工作区域的照明亮度满足施工规格。
7。5在灌浆操作之前，检查灌浆管道是否毫无疑问以及关节是否牢固。在操作过程中，有必要检查灌浆压力是否正常。如果压力异常，则应及时关闭机器进行检查。故障排除之前，请勿从事灌浆操作。
7。6在灌浆操作中，不允许将灌浆管放在人们身上，以防止大型喷雾被枪击和受伤。
7。7在施工期间，应定期和不规则地检查支持的工作状态。在贫穷的地质区域，特殊人员应检查每个班次。
7。8悬挂施工时，支撑应直接连接到挖掘表面。
7。9，应安全安装简单的锚固基座。
7. 10如果在操作过程中将空气，水和材料输送管道被阻塞或爆炸，则必须依次停止空气，水和材料的运输。
7。11在监测和测量锚固支持系统期间发现支持系统变形，破裂和其他危险情况时，应采取补救措施。当危险至关重要时，应将人们撤离危险区域。
7。12如果锚固区域中存在较大的变形或锚杆故障，则该区域将立即添加增强的锚杆，其长度不小于原始锚杆的长度的1.5倍。
08
环境保护要求
8.1临时设施的建设应尽可能占据或避免肥沃的田地和森林kaiyun.ccm，并保护原始树木和表面植被。在临时土地使用范围内收回耕地的措施。
8.2临时排水设施在建筑工地内外建造，以确保排水平稳。在清洁水泥泥浆之前，可以通过沉积罐排放施工现场的废水，搅拌机和喷气机，并采取必要的净化措施以满足标准，然后才能放电。
8.3建筑工程产生的污水应通过沉积箱沉淀，并在满足环境保护部门的要求后净化和排放。
8.4生产和生活中的废物应及时处置，并将其运送到当地环境保护部指定的处置地点。
